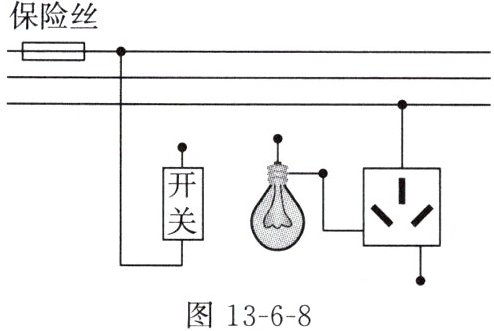

典题9（1）小林要在家庭电路中安装一个螺口灯泡和一个三孔插座，要求开关只控制灯泡，部分导线已连接，如图13-6-8所示，请你只添加三根导线帮小林完成安装。

图13-6-8

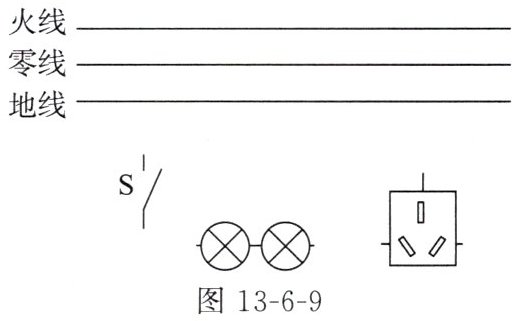

（2）如图13-6-9所示，两灯泡的额定电压均为220 V。当开关闭合后，两灯都正常发光，且插座不受开关控制，请将电路连接完整。

图13-6-9

解：
（1）图13-6-8的安装连线逻辑（共添加3根导线）：
家庭电路中最上方带保险丝的是火线，下方依次为零线、地线：
1. 第1根导线：将开关的上端接线柱与火线相连，符合“火线先过开关再入灯泡”的安全规范；
2. 第2根导线：将灯泡顶端的金属点接线柱与开关的另一输出端相连，螺口灯泡的螺旋套已预先通过导线连通三孔插座的左孔，后续接零线可避免换灯泡时触电；
3. 第3根导线：将三孔插座下方的接地接线柱与最下方的地线相连，同时把连通灯泡螺旋套的三孔插座左孔对应接零线，满足三孔插座“左零右火上接地”的接线规则，且开关仅单独控制灯泡。
（2）图13-6-9的安装连线逻辑：
1. 开关S接在火线上作为总控制端，两个额定电压220V的灯泡并联在火线、零线之间，从开关引出的火线分支分别接入两个灯泡的一端，两个灯泡的另一端共同接零线，保证开关闭合后两灯都获得220V额定电压，正常发光；
2. 三孔插座遵循“左零右火上接地”规则：左孔接零线，右孔直接接火线（不经过开关），上方的接地孔接地线，实现插座不受开关控制的要求。

【分析】
本题考查家庭电路的正确连接，需牢记安全用电规则与电路接线要求：①开关应接在火线上，断开开关时切断灯泡与火线的连接，保障安全；②螺口灯泡的螺旋套需接零线，避免更换灯泡时触电；③三孔插座遵循“左零右火上接地”，接地孔接大地可防漏电；④额定电压220V的用电器需并联在家庭电路中才能正常工作，插座不受开关控制则不经过开关。针对两小问，（1）需添加三根导线完成开关控灯泡、插座的正确接线；（2）需连接两灯并联、插座不受开关控制的电路。
【解析】
（1）添加三根导线的具体操作：
① 第1根导线：将开关的上端接线柱与火线相连，确保开关能控制火线通断；
② 第2根导线：将开关的另一输出端与灯泡顶端的金属点接线柱相连，实现开关控制灯泡；
③ 第3根导线：将三孔插座的接地接线柱与地线相连，同时将连通灯泡螺旋套的三孔插座左孔接零线，满足“左零右火上接地”，且开关仅控制灯泡。
（2）电路连接步骤：
① 开关接在火线上作为总控制端，从开关引出的火线分支分别接入两个灯泡的一端，两个灯泡的另一端共同接零线，使两灯并联在220V电路中，正常发光；
② 三孔插座左孔接零线，右孔直接接火线（不经过开关），上孔接地线，实现插座不受开关控制的要求。
【答案】
（1）添加三根导线：①开关上端接火线；②开关另一端接灯泡顶端金属点；③三孔插座接地接线柱接地线，且插座左孔接零线（与灯泡螺旋套连通）；
（2）电路连接：开关接火线，分两路接两灯一端，两灯另一端接零线；插座左零右火（右孔接火线）、上孔接地线。
【知识点】
家庭电路连接、安全用电原则
【点评】
本题是家庭电路连接的基础应用题，核心考查开关、灯泡、三孔插座的接线规则，以及并联电路的特点，需熟练掌握安全用电的基本要求，属于常规基础题型。
【难度系数】
0.5
