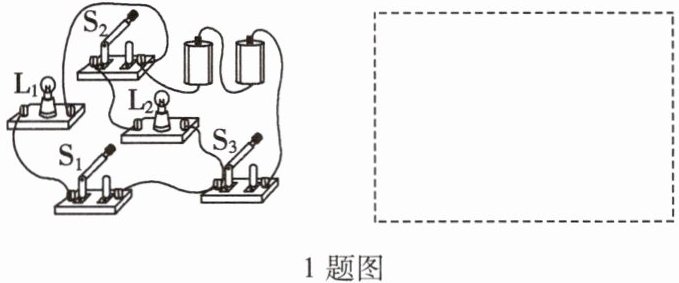

1.请根据实物图在虚线框内画出对应的电路图。

1题图

1.

【分析】要画出对应的电路图，需先梳理实物电路的电流路径：从电源正极出发，经过开关S3后分为两条支路，一条支路依次经过开关S2和灯泡L2，另一条支路依次经过灯泡L1和开关S1，两条支路汇合后回到电源负极。据此明确各元件的连接关系，即可画出电路图。
【解析】根据实物图的元件连接和电流走向，电源在干路，S3控制整个电路，L1与S1串联为一条支路，L2与S2串联为另一条支路，两条支路并联，按照电路元件符号的规范，画出对应的电路图。
【答案】
【知识点】电路图绘制、并联电路
【点评】本题考查根据实物图画电路图，需准确识别元件的连接方式，属于电路基础题型，难度适中。
【难度系数】0.6

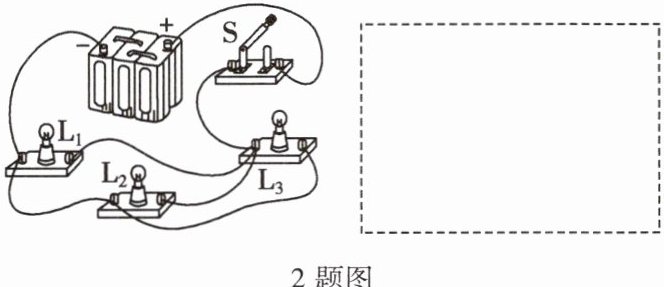

2. 请在虚线框中画出与实物图对应的电路图。 2题图

2.

【分析】要画出对应的电路图，需先分析实物图的电路连接：从电源正极出发，经过开关S后，电流分为三条独立支路，分别通过L₁、L₂、L₃，最终汇合回到电源负极，因此三个灯泡为并联，开关在干路控制所有用电器。
【解析】根据实物图的连接关系，确定电源、开关、三个灯泡的位置：电源正极连接开关S，开关的另一端后分出三条支路，分别接入L₁、L₂、L₃的一端，三个灯泡的另一端共同连接电源负极，据此画出对应的并联电路图，与参考答案一致。
【答案】
【知识点】并联电路、电路图绘制
【点评】本题考查根据实物图画电路图，核心是准确判断电路的连接方式（并联）和开关的控制位置，属于电路基础题型。
【难度系数】0.6

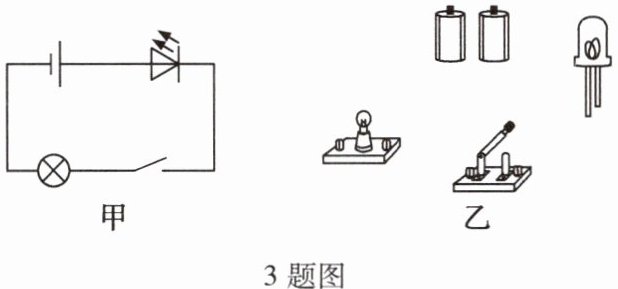

3. 在图甲中画出开关闭合后电路中的电流方向，并连接图乙的实物图。

3题图

3.

【分析】
要解决本题，需明确两个核心：一是电源外部电流的方向（从正极流出，经用电器、开关回到负极）；二是串联电路的实物连接方法，需对应电路图的元件顺序，同时注意LED的正负极（电流需从正极流入LED）。先判断甲图的电流方向，再按此路径连接乙图的实物元件。
【解析】
1. 电流方向判断：在电源外部，电流从正极出发，依次经过LED、开关、灯泡，最终回到电源负极，因此甲图中电流方向为：电源正极→LED→开关→灯泡→电源负极。

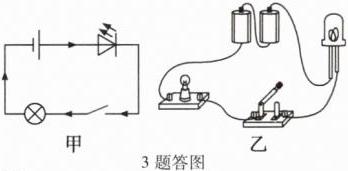

2. 实物连接：将两节电池串联（一节电池的正极接另一节的负极），然后按照电流路径，依次连接LED（正极接电源正极侧）、开关、灯泡，最后连接到电源负极，形成与甲图一致的串联电路，连接结果如题目给出的3题答图所示。
【答案】
（实物连接图，即题目提供的3题答图）
【知识点】
电流方向、串联电路连接
【点评】
本题考查电流方向的判断和串联电路的实物连接，属于基础电路题，需掌握电源外部电流规律和串联电路的连接方法，注意LED的正负极连接要求，难度适中。
【难度系数】
0.6

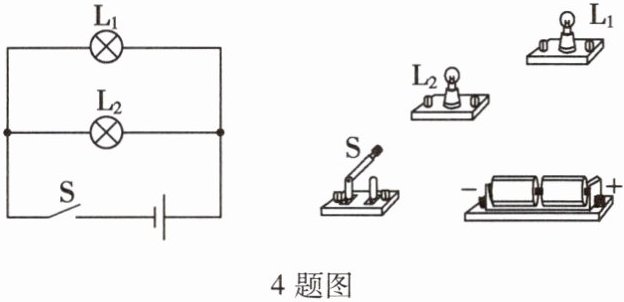

4.用笔画线代替导线,根据电路图将实物图连接完整。

4.

【分析】首先明确电路图为L₁与L₂并联，开关S在干路控制整个电路。连接实物时，需按照电流路径：从电源正极出发，先连接开关S，再将电流分为两条支路，分别经过L₁和L₂，最后汇合回到电源负极，确保各元件的连接与电路图对应，避免短路或断路。
【解析】连接步骤：1. 从电源正极（+）引出导线，连接到开关S的一个接线柱；2. 开关S的另一个接线柱分别引出两根导线，一根连接到L₁的一个接线柱，另一根连接到L₂的一个接线柱；3. 将L₁和L₂的剩余接线柱用导线连接后，接到电源负极（-），完成实物连接，对应电路图的并联结构。
【答案】
【知识点】实物电路连接、并联电路
【点评】本题考查并联电路的实物连接，核心是明确电流的分支与汇合路径，属于基础电路操作题，需对应电路图的元件位置和连接方式完成。
【难度系数】0.6

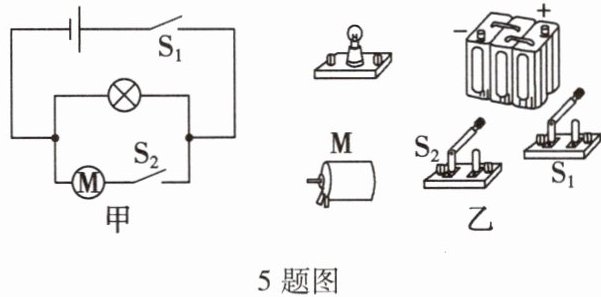

5. 根据图甲所示的电路图连接图乙中的实物图。

5.

【分析】首先分析图甲的电路图：灯泡与电动机M为并联关系，开关S₁在干路，控制整个电路的通断；开关S₂在电动机的支路上，仅控制电动机的工作。连接实物时，需遵循“先串后并”的原则，先连接干路部分，再连接各支路，确保开关位置与电路图对应。
【解析】连接步骤：1. 从电源正极出发，连接开关S₁的一个接线柱，S₁的另一个接线柱作为干路的分支点；2. 一条支路：从S₁的分支点连接灯泡的一个接线柱，灯泡的另一个接线柱连接电源负极；3. 另一条支路：从S₁的分支点连接开关S₂的一个接线柱，S₂的另一个接线柱连接电动机M的一个接线柱，电动机M的另一个接线柱连接电源负极。完成后即对应电路图的连接要求。
【答案】
【知识点】并联电路、实物电路连接
【点评】本题考查根据电路图连接实物电路，核心是明确并联电路干路、支路开关的作用，连接时需注意导线不交叉，元件接线正确，属于基础电路连接题。
【难度系数】0.6

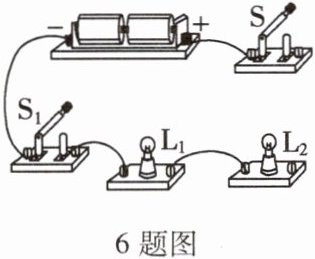

6.请用笔画线代替导线完成电路连接。要求：
组成一个并联电路，开关S控制灯$\mathrm{L}_1$和$\mathrm{L}_2$，
开关$\mathrm{S}_1$只控制灯$\mathrm{L}_1$。

6题图

6.

【分析】要完成符合要求的并联电路，需明确：并联电路中，干路开关S控制所有用电器，支路开关S₁仅控制L₁，L₂支路无开关。解题时，先梳理电流路径：电源正极→干路开关S→分成两条支路，一条支路为S₁和L₁，另一条支路为L₂→汇合后回到电源负极。据此连接导线即可。
【解析】连接步骤：①将电源正极与开关S的一个接线柱相连；②开关S的另一个接线柱分别连接灯泡L₂的一个接线柱和开关S₁的一个接线柱；③开关S₁的另一个接线柱连接灯泡L₁的一个接线柱；④灯泡L₁的另一个接线柱与灯泡L₂的另一个接线柱共同连接电源的负极。这样连接后，S在干路控制整个电路，S₁在L₁支路仅控制L₁，L₂独立工作，符合要求。
【答案】
【知识点】并联电路、电路连接
【点评】本题考查并联电路的连接，核心是区分干路开关和支路开关的控制作用，需准确规划电流路径，属于基础电路连接题。
【难度系数】0.5

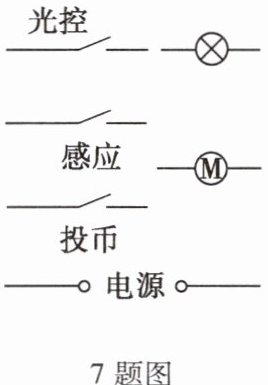

7.某款售水机可通过刷卡(闭合“感应”开关)或投币(闭合“投币”开关)接通供水电机取水;光线较暗时“光控”开关自动闭合,提供照明。用给出的元件符号画出符合要求的电路图。

7题图

7.

【分析】
要设计符合要求的电路图，需先明确各元件的工作逻辑：①感应开关和投币开关只需闭合其中一个，就能控制供水电机工作，说明这两个开关是并联关系，再与电机串联成一条支路；②光线较暗时光控开关闭合，控制灯泡照明，说明光控开关与灯泡串联成另一条支路；③两条支路需并联在电源两端，这样各支路独立工作，互不影响。
【解析】
根据上述分析，将感应开关和投币开关并联后与电机串联，形成一条支路；光控开关与灯泡串联形成另一条支路，两条支路共同并联在电源两端，连接成符合要求的电路图。
【答案】

【知识点】
电路连接（串并联）、开关的作用
【点评】
本题结合售水机的实际功能考查电路设计，需要学生理解串并联电路的特点，明确不同开关的控制作用，是基础的电路应用题目。
【难度系数】
0.5

8.小刚在实验室做连接并联电路的实验时,连接了如图所示的电路。请你在图中只改动一根导线,使小灯泡和小电动机并联。在改接处打“×”,并把正确的导线连接在电路中。

8题图

8.

【分析】要使小灯泡和小电动机并联，需让它们的两端分别连接电源的正、负极，电流形成两条独立路径。原电路为串联，电流只有一条路径，只需改动一根导线，调整后让电动机和灯泡各成一条支路，电流从电源正极出发，分别经过电动机和灯泡，再汇合经开关回到电源负极。

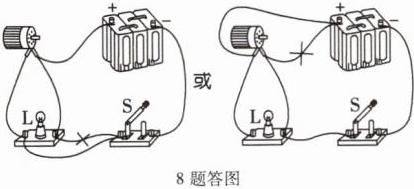

【解析】原电路电流路径：电源正极→电动机→灯泡→开关→电源负极，为串联电路。选择连接灯泡右侧接线柱与开关左侧接线柱的导线打“×”，将灯泡左侧接线柱与开关左侧接线柱连接，此时电流从电源正极流出后分为两路：一路经电动机、开关回到电源负极；另一路经灯泡、开关回到电源负极，实现小灯泡和小电动机并联。
【答案】对应改后的电路（即题目中8题答图的正确改法）
【知识点】并联电路、电路连接
【点评】本题考查并联电路的连接，核心是理解并联电路中各用电器两端分别接电源两极的特点，通过改动一根导线完成电路转换，锻炼电路分析能力，难度适中。
【难度系数】0.5
