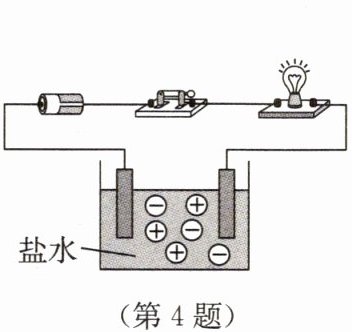

4. 跨学科·化学 如图所示，一对金属棒放在盐水中，闭合开关后，观察到小灯泡发光，说明此时电路中有电流。
(1)盐水中电流的方向为（填“从左向右”或“从右向左”）。
(2)盐水中正电荷的移动方向为，负电荷的移动方向为。（均填“向左”或“向右”）
元认知·总结 电流与正电荷的移动方向，与负电荷的移动方向。

4.(1)从左向右 (2)向右；向左
【元认知·总结】相同；相反

【分析】
要解决本题，需明确电流方向的核心规定：正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反；且电源外部的电流从正极流向负极。首先结合电路连接判断盐水中的电流方向，再根据电流方向与电荷移动方向的关系，推导正、负电荷的移动方向，最后总结规律。
【解析】
1. 盐水中电流方向：闭合开关后小灯泡发光，说明电路有电流。电源外部电流从正极流出，经用电器回到负极。由电路连接可知，左金属棒接电源正极，右金属棒接电源负极，因此盐水中电流方向为从左向右。
2. 正、负电荷移动方向：电流方向是正电荷定向移动的方向，故盐水中正电荷移动方向与电流方向一致，即向右；负电荷定向移动方向与电流方向相反，因此负电荷移动方向为向左。
3. 规律总结：电流与正电荷的移动方向相同，与负电荷的移动方向相反。
【答案】
(1)从左向右 (2)向右；向左；相同；相反
【知识点】
电流方向的规定、电荷定向移动与电流的关系
【点评】
本题结合盐水导电的实例，考查电流方向的基础概念，需准确记忆电流与正、负电荷移动方向的关系，属于概念理解类基础题。
【难度系数】
0.3

5.判断正误。（正确的打“√”，错误的打“×”）
（1）冰箱制冷，压缩机和照明灯有时同时工作，有时单独工作，因此它们是并联的。（）
（2）家里的台灯与其控制开关是串联的。（）
（3）教室内一个开关同时控制的两盏灯，两盏灯可能是串联的，也可能是并联的。（）
（4）吹风机能单独吹冷风，所以吹风机的电热丝和风扇是串联的。（）

5.(1)√ (2)√ (3)× (4)×

【分析】
判断用电器的连接方式，需依据：串联电路中各用电器互相影响，不能独立工作；并联电路中各支路用电器独立工作、互不影响，开关与控制的用电器串联，干路开关控制整个电路，支路开关控制所在支路。逐个分析各小题：
（1）冰箱压缩机和照明灯可单独工作，符合并联特点；（2）开关控制用电器需串联；（3）教室内灯需独立工作，应为并联，开关在干路；（4）吹风机能单独吹冷风，说明风扇和电热丝可独立工作，应为并联。
【解析】
（1）并联电路中各用电器独立工作，冰箱压缩机和照明灯有时单独工作，有时同时工作，符合并联特征，故判断正确；
（2）开关需与被控制的用电器串联，才能实现通断控制，因此台灯与其控制开关是串联的，判断正确；
（3）教室内的灯需要独立工作（一盏灯损坏不影响其他灯），所以两灯为并联，一个开关在干路同时控制两盏灯，并非串联，判断错误；
（4）吹风机能单独吹冷风，说明风扇可独立工作，电热丝不能单独工作，因此风扇和电热丝是并联（开关分别控制），并非串联，判断错误。
【答案】
5.(1)√ (2)√ (3)× (4)×
【知识点】
电路的串联与并联、家庭电路的连接
【点评】
本题结合生活实例考查串联与并联电路的特点，需明确串并联电路的核心区别，以及开关的连接规则，属于基础电路知识的应用，难度适中。
【难度系数】
0.6

6. [2025淮安中考改编]如图所示，盒子面板上有两个小灯泡和一个开关，电源和连接它们的导线在盒子内部，某同学采用下列方案来判断两个灯泡的连接方式：①闭合开关，灯泡一个亮，一个暗，则两个灯泡并联；②闭合开关，两个灯泡同时亮，断开开关，两个灯泡同时灭，则两个灯泡可能并联；③拧下其中一个灯泡，另一个灯泡仍然亮，则两个灯泡并联。
该同学判断正确的是（）


A.①
B.①②
C.②③
D.①③

6.C

【分析】要判断两个灯泡的连接方式，需利用串并联电路的核心特点：串联电路中用电器互相影响，开关控制整个电路；并联电路中各支路用电器独立工作，干路开关控制所有用电器。逐个分析三个方案：①中“一个亮一个暗”可能是串联（规格不同的灯泡串联时分压不同，亮度不同），不能判定为并联；②中“同时亮灭”可能是串联，也可能是并联（开关在干路），故“可能并联”的说法正确；③中“拧下一个灯另一个仍亮”说明互不影响，符合并联特点，可判定为并联。
【解析】根据串并联电路的特点逐一分析：
1. 方案①：闭合开关，一灯亮一灯暗，若两灯规格不同，串联时因分压不同，实际功率不同，也会出现亮度差异，因此无法据此判断两灯并联，故①错误；
2. 方案②：闭合开关两灯同亮，断开开关两灯同灭，存在两种情况：两灯串联（开关控制整个电路），或两灯并联且开关在干路（控制所有用电器），所以“两个灯泡可能并联”的表述正确，故②正确；
3. 方案③：拧下其中一个灯泡，另一个仍发光，说明两灯工作时互不干扰，这是并联电路的特征（串联电路中一处断开则整个电路断路），因此可判断两灯并联，故③正确。
综上，判断正确的是②③，对应选项C。
【答案】C
【知识点】串并联电路的特点
【点评】本题考查串并联电路的判断，需准确区分串并联电路中用电器的工作关系和开关的作用，是初中电学的基础题型，需注意避免混淆串联电路中不同规格灯泡的亮度情况，以及开关在干路时并联电路的控制特点。
【难度系数】0.6

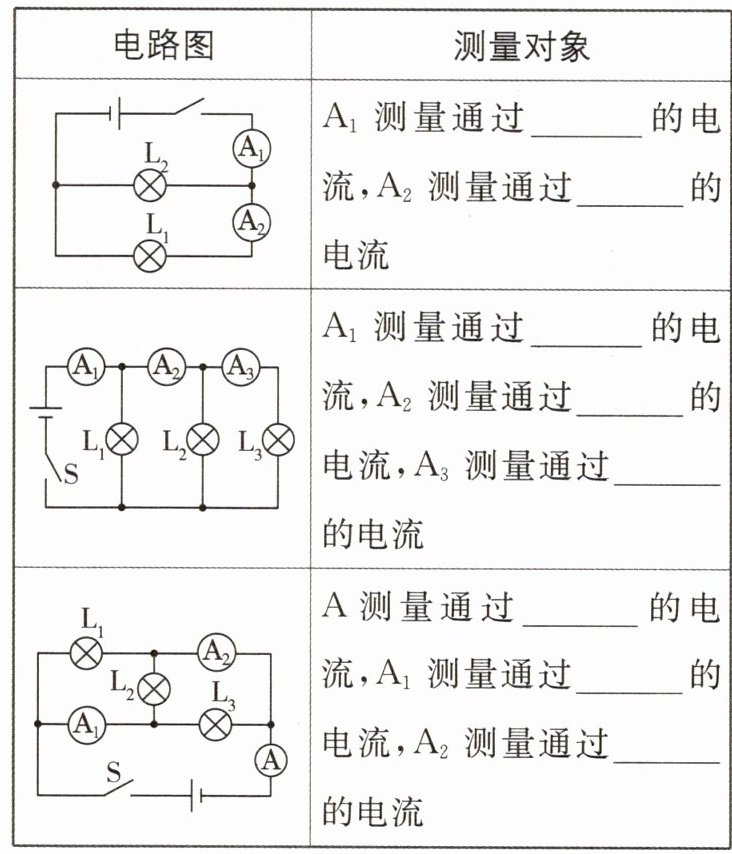

7.新考法 分析下列电路图，写出电流表分别测的是通过谁的电流。
电路图 测量对象
A₁测量通过的电流，A₂测量通过的电流
A₁测量通过的电流，A₂测量通过的电流，A₃测量通过的电流
A测量通过的电流，A₁测量通过的电流，A₂测量通过的电流

7.干路；L₁；干路；L₂与L₃；L₃；干路；L₂与L₃；L₁与L₂

【分析】
要判断电流表测量的电流，需依据电流表的连接方式：电流表与用电器串联时，测量该用电器的电流；电流表在干路时，测量所有支路的总电流。结合每个电路图的电流路径分析：
1. 第一个电路图：L₁与L₂并联，A₁在干路，A₂与L₁串联；
2. 第二个电路图：L₁、L₂、L₃并联，A₁在干路，A₂在L₂与L₃的支路，A₃与L₃串联；
3. 第三个电路图：L₁、L₂、L₃并联，A在干路，A₁与L₁串联，A₂在L₁与L₂的支路。
【解析】
1. 第一个电路图：A₁接在电源正极出来的干路上，测量干路的电流；A₂与L₁串联，测量通过L₁的电流；
2. 第二个电路图：A₁在并联电路的干路，测量干路的电流；A₂测量L₂与L₃的总电流；A₃与L₃串联，测量通过L₃的电流；
3. 第三个电路图：A在干路，测量干路的电流；A₁与L₁串联，测量通过L₁的电流；A₂测量L₁与L₂的总电流。
【答案】
干路；L₁；干路；L₂与L₃；L₃；干路；L₂与L₃；L₁与L₂
【知识点】
并联电路电流；电流表使用
【点评】
本题是基础题，考查电流表测量对象的判断，核心是明确电流表的串联位置，需掌握并联电路的电流走向分析方法。
【难度系数】
0.3
