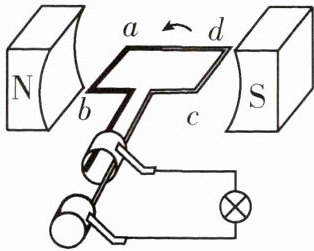

例2 如图所示，发电机的线圈从水平位置开始转动，下列说法正确的是（
A.线圈转到图示位置时不能产生感应电流
B.线圈转到图示位置，cd边不受磁场的力的作用
C.线圈从图示位置转过$180°$后，ab边电流方向不变
D.线圈从图示位置转过$90°$瞬间线圈中没有电流
解析 由题图可知，线圈在该位置时，线圈平面和磁感线平行，做切割磁感线运动，线圈中有感应电流，故A错误。线圈转到题图位置，cd边受磁场的力的作用，故B错误。线圈从题图位置转过$180°$后，ab边切割磁感线的方向发生了变化，感应电流的方向发生改变，故C错误。线圈从题图位置转过$90°$瞬间，线圈平面和磁感线垂直，线圈没有做切割磁感线运动，线圈中无电流，故D正确。
答案 D
D
）A.线圈转到图示位置时不能产生感应电流
B.线圈转到图示位置，cd边不受磁场的力的作用
C.线圈从图示位置转过$180°$后，ab边电流方向不变
D.线圈从图示位置转过$90°$瞬间线圈中没有电流
解析 由题图可知，线圈在该位置时，线圈平面和磁感线平行，做切割磁感线运动，线圈中有感应电流，故A错误。线圈转到题图位置，cd边受磁场的力的作用，故B错误。线圈从题图位置转过$180°$后，ab边切割磁感线的方向发生了变化，感应电流的方向发生改变，故C错误。线圈从题图位置转过$90°$瞬间，线圈平面和磁感线垂直，线圈没有做切割磁感线运动，线圈中无电流，故D正确。
答案 D
答案
D
解析
【分析】本题考查发电机的工作原理，核心是电磁感应现象，需明确感应电流产生的条件（闭合电路的一部分导体做切割磁感线运动），以及线圈在不同转动位置的运动特点。解题时需逐个分析选项，结合线圈转动时的切割磁感线情况、电流方向变化、磁场力的作用等知识点判断各选项的正误。
【解析】A. 图示位置线圈平面与磁感线平行，ab、cd边均做切割磁感线运动，闭合线圈中有感应电流产生，故A错误；
B. 图示位置cd边是通电导体，处于磁场中，会受到磁场力的作用，故B错误；
C. 线圈从图示位置转过180°后，ab边切割磁感线的方向与原来相反，感应电流方向由磁场方向和切割方向决定，磁场方向不变，切割方向改变，因此ab边电流方向会改变，故C错误；
D. 线圈从图示位置转过90°瞬间，线圈平面与磁感线垂直，ab、cd边的运动方向与磁感线平行，未切割磁感线，闭合线圈中无感应电流，故D正确。
【答案】D
【知识点】电磁感应、发电机原理、感应电流产生条件
【点评】本题围绕发电机线圈转动的不同位置，考查电磁感应的基础知识点，要求学生能结合线圈运动分析电磁感应的相关现象，是对知识点的灵活应用，难度适中。
【难度系数】0.6
【解析】A. 图示位置线圈平面与磁感线平行，ab、cd边均做切割磁感线运动，闭合线圈中有感应电流产生，故A错误；
B. 图示位置cd边是通电导体，处于磁场中，会受到磁场力的作用，故B错误；
C. 线圈从图示位置转过180°后，ab边切割磁感线的方向与原来相反，感应电流方向由磁场方向和切割方向决定，磁场方向不变，切割方向改变，因此ab边电流方向会改变，故C错误；
D. 线圈从图示位置转过90°瞬间，线圈平面与磁感线垂直，ab、cd边的运动方向与磁感线平行，未切割磁感线，闭合线圈中无感应电流，故D正确。
【答案】D
【知识点】电磁感应、发电机原理、感应电流产生条件
【点评】本题围绕发电机线圈转动的不同位置，考查电磁感应的基础知识点，要求学生能结合线圈运动分析电磁感应的相关现象，是对知识点的灵活应用，难度适中。
【难度系数】0.6

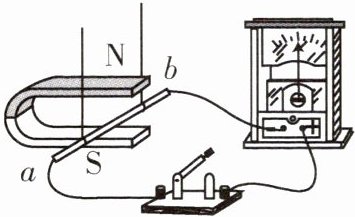

1. 关于如图所示的实验装置，下列说法正确的是 （
A.闭合开关，导体ab在磁场中上下运动会产生感应电流
B.闭合开关，导体ab左右运动过程中电能转化为机械能
C.利用该实验原理可以制成电动机
D.将电流表换成电源，可以研究通电导线在磁场中的受力情况
D
）A.闭合开关，导体ab在磁场中上下运动会产生感应电流
B.闭合开关，导体ab左右运动过程中电能转化为机械能
C.利用该实验原理可以制成电动机
D.将电流表换成电源，可以研究通电导线在磁场中的受力情况
答案
1. D
解析
【分析】首先明确该实验装置为电磁感应实验装置，无电源，配有灵敏电流表用于检测感应电流，需结合电磁感应的条件、能量转化、应用，以及通电导体在磁场中受力的实验特点，逐一分析各选项。
【解析】该装置是电磁感应实验装置，核心是闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流，此过程机械能转化为电能，对应发电机原理；若装置接入电源，则是探究通电导体在磁场中受力的实验。
选项A：闭合开关，导体ab上下运动时，运动方向与磁感线方向平行，未切割磁感线，不会产生感应电流，A错误。
选项B：闭合开关，导体ab左右运动属于电磁感应现象，能量转化为机械能转化为电能，并非电能转化为机械能，B错误。
选项C：该实验原理是电磁感应，用于制成发电机，电动机原理是通电导体在磁场中受力，C错误。
选项D：将电流表换成电源后，导体ab中有电流通过，在磁场中会受力运动，可研究通电导线在磁场中的受力情况，D正确。
【答案】D
【知识点】电磁感应、通电导体在磁场中受力
【点评】本题考查电磁感应与通电导体在磁场中受力两个实验的区分，需明确装置有无电源、能量转化、对应应用等易混淆点，是电磁学的基础考点，需准确辨析。
【难度系数】0.5
【解析】该装置是电磁感应实验装置，核心是闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流，此过程机械能转化为电能，对应发电机原理；若装置接入电源，则是探究通电导体在磁场中受力的实验。
选项A：闭合开关，导体ab上下运动时，运动方向与磁感线方向平行，未切割磁感线，不会产生感应电流，A错误。
选项B：闭合开关，导体ab左右运动属于电磁感应现象，能量转化为机械能转化为电能，并非电能转化为机械能，B错误。
选项C：该实验原理是电磁感应，用于制成发电机，电动机原理是通电导体在磁场中受力，C错误。
选项D：将电流表换成电源后，导体ab中有电流通过，在磁场中会受力运动，可研究通电导线在磁场中的受力情况，D正确。
【答案】D
【知识点】电磁感应、通电导体在磁场中受力
【点评】本题考查电磁感应与通电导体在磁场中受力两个实验的区分，需明确装置有无电源、能量转化、对应应用等易混淆点，是电磁学的基础考点，需准确辨析。
【难度系数】0.5

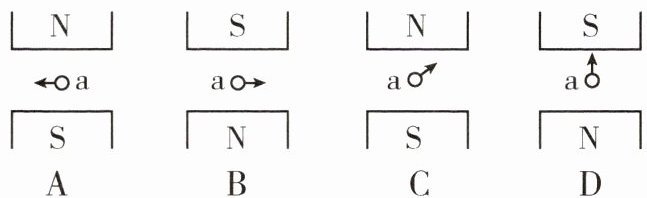

2.（多选）如图所示，a表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，会产生感应电流的是（
ABC
）答案
2. ABC
解析
【分析】要判断是否产生感应电流，需依据感应电流的产生条件：闭合电路的一部分导体做切割磁感线运动。解题时先明确各图中磁场的磁感线方向，再判断导线a的运动方向是否与磁感线方向不平行（即存在切割磁感线的情况）。
【解析】感应电流产生需满足三个条件：电路闭合、导体是闭合电路的一部分、导体做切割磁感线运动。
选项A：磁场为上N下S，磁感线方向竖直向下；导线a运动方向水平向左，与磁感线方向垂直，属于切割磁感线运动，会产生感应电流。
选项B：磁场为上S下N，磁感线方向竖直向上；导线a运动方向水平向右，与磁感线方向垂直，属于切割磁感线运动，会产生感应电流。
选项C：磁场为上N下S，磁感线方向竖直向下；导线a运动方向斜向右上，与磁感线方向不平行，存在切割磁感线的分量，会产生感应电流。
选项D：磁场为上S下N，磁感线方向竖直向上；导线a运动方向竖直向上，与磁感线方向平行，未切割磁感线，不会产生感应电流。
综上，符合条件的是ABC。
【答案】ABC
【知识点】电磁感应、感应电流产生条件
【点评】本题考查感应电流的产生条件，核心是判断导体是否切割磁感线，属于基础概念应用，需明确磁感线方向与运动方向的关系，难度适中。
【难度系数】0.3
【解析】感应电流产生需满足三个条件：电路闭合、导体是闭合电路的一部分、导体做切割磁感线运动。
选项A：磁场为上N下S，磁感线方向竖直向下；导线a运动方向水平向左，与磁感线方向垂直，属于切割磁感线运动，会产生感应电流。
选项B：磁场为上S下N，磁感线方向竖直向上；导线a运动方向水平向右，与磁感线方向垂直，属于切割磁感线运动，会产生感应电流。
选项C：磁场为上N下S，磁感线方向竖直向下；导线a运动方向斜向右上，与磁感线方向不平行，存在切割磁感线的分量，会产生感应电流。
选项D：磁场为上S下N，磁感线方向竖直向上；导线a运动方向竖直向上，与磁感线方向平行，未切割磁感线，不会产生感应电流。
综上，符合条件的是ABC。
【答案】ABC
【知识点】电磁感应、感应电流产生条件
【点评】本题考查感应电流的产生条件，核心是判断导体是否切割磁感线，属于基础概念应用，需明确磁感线方向与运动方向的关系，难度适中。
【难度系数】0.3

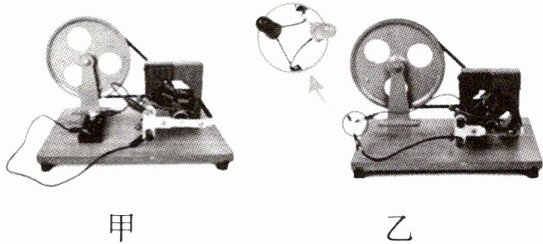

3. 把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，可以看到灯泡发光。这表明，电路中有了电流，如图甲所示。
（1）手摇发电机的工作原理是
（2）如图乙所示，把两个发光二极管极性相反地
（1）手摇发电机的工作原理是
电磁感应
。（2）如图乙所示，把两个发光二极管极性相反地
并联
（填“串联”或“并联”）起来，再与发电机串联，转动摇把，两个发光二极管交替发光，说明电路中产生的是交变
电流。答案
3. （1）电磁感应 （2）并联 交变
解析
【分析】
要解决这道题，需结合发电机原理、二极管特性和交变电流的特点分析：（1）发电机的核心原理是电磁感应，区别于电动机的原理；（2）发光二极管有单向导电性，要让极性相反的二极管交替发光，需考虑连接方式对电流方向的适配，进而判断电流类型。
【解析】
（1）手摇发电机将机械能转化为电能，其工作原理是电磁感应现象：闭合电路的线圈在磁场中转动时，切割磁感线产生感应电流，这是发电机的工作原理。
（2）发光二极管仅允许电流从正极流入、负极导通，若两个极性相反的二极管串联，电流方向不变时仅一个导通；而并联时，当电路中电流方向周期性变化，总有一个二极管正向导通，因此需并联，交替发光说明电流方向不断变化，即产生的是交变电流。
【答案】
（1）电磁感应；（2）并联；交变
【知识点】
电磁感应、交变电流、二极管单向导电性
【点评】
本题考查发电机原理与交变电流的特点，结合二极管特性分析电路现象，属于基础知识点的应用，难度适中。
【难度系数】
0.6
要解决这道题，需结合发电机原理、二极管特性和交变电流的特点分析：（1）发电机的核心原理是电磁感应，区别于电动机的原理；（2）发光二极管有单向导电性，要让极性相反的二极管交替发光，需考虑连接方式对电流方向的适配，进而判断电流类型。
【解析】
（1）手摇发电机将机械能转化为电能，其工作原理是电磁感应现象：闭合电路的线圈在磁场中转动时，切割磁感线产生感应电流，这是发电机的工作原理。
（2）发光二极管仅允许电流从正极流入、负极导通，若两个极性相反的二极管串联，电流方向不变时仅一个导通；而并联时，当电路中电流方向周期性变化，总有一个二极管正向导通，因此需并联，交替发光说明电流方向不断变化，即产生的是交变电流。
【答案】
（1）电磁感应；（2）并联；交变
【知识点】
电磁感应、交变电流、二极管单向导电性
【点评】
本题考查发电机原理与交变电流的特点，结合二极管特性分析电路现象，属于基础知识点的应用，难度适中。
【难度系数】
0.6
