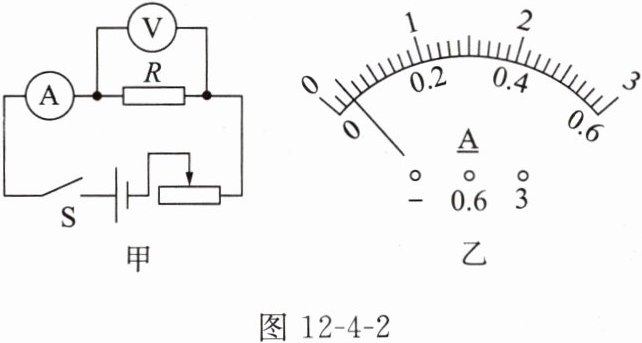

2. 在“探究电流与电阻的关系”实验中,设计的电路图如图12-4-2甲所示,电源电压为6V。

(1)在连接实验电路的过程中,开关应处于状态。
(2)实验中要保持不变,采用的科学探究方法是。
(3)连接电路前,小明发现电流表如图12-4-2乙所示,他应该马上进行的操作是。

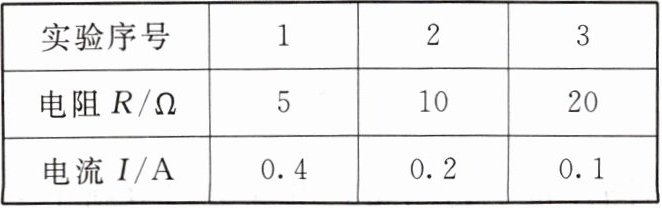

(4)连接电路,进行实验,实验数据记录如下表。实验中把5Ω的电阻换成10Ω的电阻后,小明应将滑动变阻器的滑片向(选填“左”或“右”)移动,直到电压表的示数为V,然后记录电流值。

(5)分析实验数据可以得出的结论是。

(1)断开
(2)定值电阻两端的电压 控制变量法
(3)将电流表调零
(4)左 2
(5)在导体两端的电压一定时，通过导体的电流与导体的电阻成反比

【解析】
(1)连接电路时，开关应处于断开状态，防止电路短路，保护电路元件。
(2)探究电流与电阻的关系时，需控制定值电阻两端的电压不变，采用的科学探究方法是控制变量法。
(3)由图乙可知电流表指针未指在零刻度线处，应立即将电流表调零。
(4)将5Ω电阻换成10Ω后，定值电阻两端电压会变大，为保持其电压不变，根据串联分压规律，需增大滑动变阻器接入电路的电阻，故滑片向左移动；由实验数据可知定值电阻两端电压需保持2V不变。
(5)分析实验数据可知，当导体两端电压一定时，通过导体的电流与导体的电阻成反比。
【答案】
(1)断开
(2)定值电阻两端的电压；控制变量法
(3)将电流表调零
(4)左；2
(5)在导体两端的电压一定时，通过导体的电流与导体的电阻成反比
【知识点】
控制变量法；电流与电阻的关系；电路实验基本操作
【点评】
本题为“探究电流与电阻的关系”的经典实验题，涵盖电路连接规范、实验操作细节、实验方法应用及实验结论推导等核心考点，注重对学生实验原理理解和操作能力的考查，是电学实验的基础题型。
【难度系数】
0.7
