2026年初中必刷题九年级物理上册沪科版第43页答案

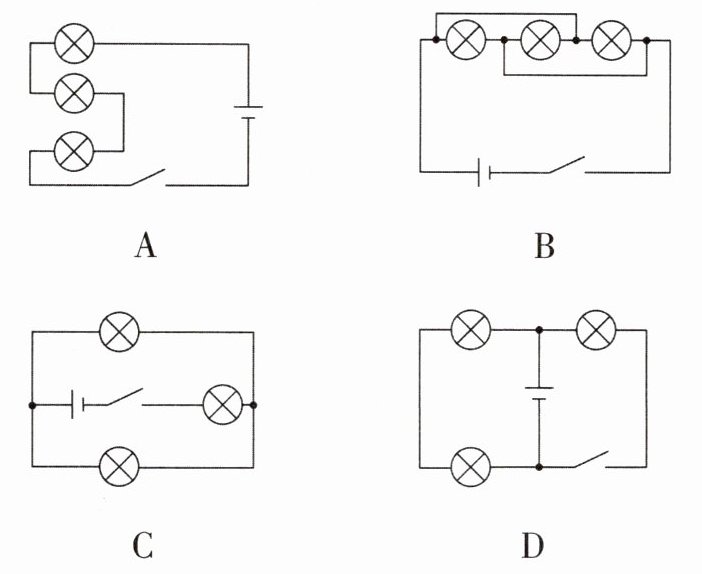

1[中]如图所示电路中,三个灯泡都并联的是 (
B
)

答案

1.B 【解析】A 图中三个灯泡逐个顺次连接,是串联的,故 A 不符合题意;B 图中三个灯泡工作时互不影响,是并联的,故 B 符合题意;C 图中两个灯泡并联后再与第三个灯泡串联,故 C 不符合题意;D 图中两个灯泡串联后再与第三个灯泡并联,故 D 不符合题意。故选 B。

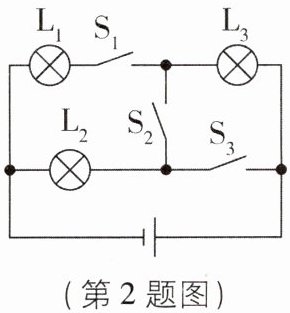

2[2025青海西宁期中,中]关于如图所示电路的判断,下列说法正确的是 (
D
)

A.只闭合开关$S_1$,$L_1$、$L_3$并联
B.只闭合开关$S_2$、$S_3$,$L_2$、$L_3$串联
C.只闭合开关$S_2$,$L_2$、$L_3$并联
D.闭合所有开关,$L_1$、$L_2$并联,$L_3$被短路

(第2题图)
(第3题图)

答案

2.D 【解析】只闭合开关$S_1$,电流从电源正极出发,经$L_3$、$S_1$、$L_1$回到电源负极,$L_1$、$L_3$是串联的,故 A 错误;只闭合开关$S_2$、$S_3$,$L_3$被短路,电路为$L_2$的简单电路,故 B 错误;只闭合开关$S_2$,电流从电源正极出发,经$L_3$、$S_2$、$L_2$回到电源负极,$L_2$、$L_3$是串联的,故 C 错误;闭合所有开关,电流从电源正极出发,经$S_3$后分支,分别经$L_1$、$L_2$后回到电源负极,所以$L_1$、$L_2$并联,$L_3$被短路,故 D 正确。

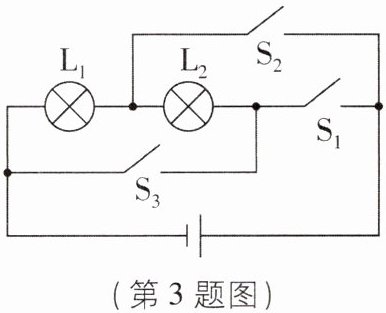

3[2026 黑龙江哈尔滨质检,中]如图所示电路中,要使灯$\mathrm{L}_1$和$\mathrm{L}_2$并联,应只闭合开关
$S_2、S_3$
;要使灯$\mathrm{L}_1$和$\mathrm{L}_2$串联,应闭合开关
$S_1$
,同时断开开关
$S_2、S_3$
。如果同时闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$,则会出现
电源短路
故障。

答案

3.$S_2、S_3$ $S_1$ $S_2、S_3$ 电源短路 【解析】只闭合开关$S_2、S_3$时,电流从电源正极出发,经过开关$S_2$后分流,一条流经$L_1$,一条流经$L_2、S_3$后汇合在一起回到电源的负极,此时$L_1、L_2$是并联的;要使两灯串联,则电流从电源的正极流出后依次经过开关$S_1$、灯泡$L_2$、灯泡$L_1$,然后回到电源的负极,因此应闭合开关$S_1$,断开开关$S_2、S_3$;同时闭合开关$S_1、S_3$时,导线直接连在了电源的两端,会造成电源短路。

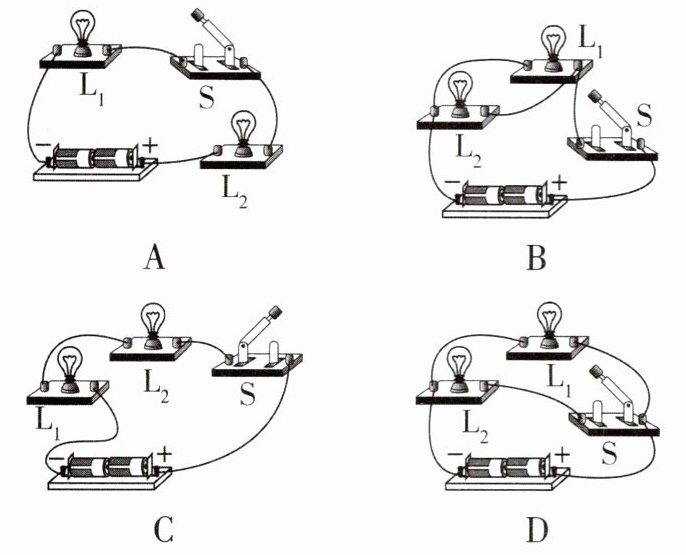

4[2025 四川成都调研，中]下列电路中，开关只控制$\mathrm{L}_2$，且两灯互不影响的是（
D
）

答案

4.D 【解析】图 A 中两灯串联,开关控制整个电路,两灯相互影响,故 A 不符合题意;图 B 中两灯并联,开关接在干路上,开关控制整个电路,故 B 不符合题意;图 C 中两灯串联,开关控制整个电路,两灯相互影响,故 C 不符合题意;图 D 中两灯并联,开关接在$L_2$所在支路上,所以开关只控制$L_2$,两灯互不影响,故 D 符合题意。

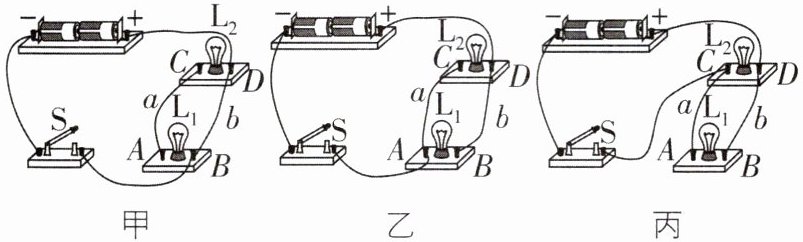

5[中]关于如图所示的电路，下列说法中正确的是（
A
）


A.甲电路闭合S后两灯都不发光
B.甲电路去掉导线a后两灯串联
C.乙电路闭合S后电路将会短路
D.丙电路闭合S后电路将会短路

答案

5.A 【解析】
A 由图甲知,开关S闭合后,电流从电源正极出发不经过用电器直接回到电源负极,会造成电源短路,所以两灯都不亮,故A 正确
B 由图甲知,要使$L_1、L_2$串联,需要电路中各个元件首尾相连,应去掉导线b,故B错误
C 由图乙知,开关S闭合后电流有两条路径,两灯泡并联,故C错误
D 由图丙知,开关S闭合后,电流有两条路径,两灯泡并联,故D错误

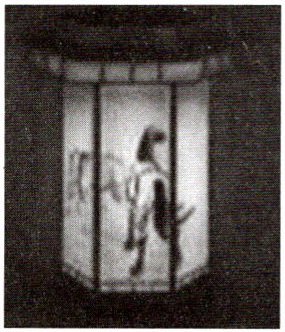

6[2026江西上饶质检,中]小明在家乡的元宵灯会上,看见很多小朋友都拿着一种创意花灯(),闭合开关时,花灯点亮,说明开关与灯
串
联。它还可以根据喜好分别控制花灯发光和转动,则电动机和灯的连接方式应该是
并
联。

答案

6.串 并 【解析】闭合开关时,花灯点亮,说明开关与灯串联。可以根据喜好分别控制花灯发光和转动,说明电动机和灯独立工作,互不影响,则电动机和灯的连接方式应该是并联。
