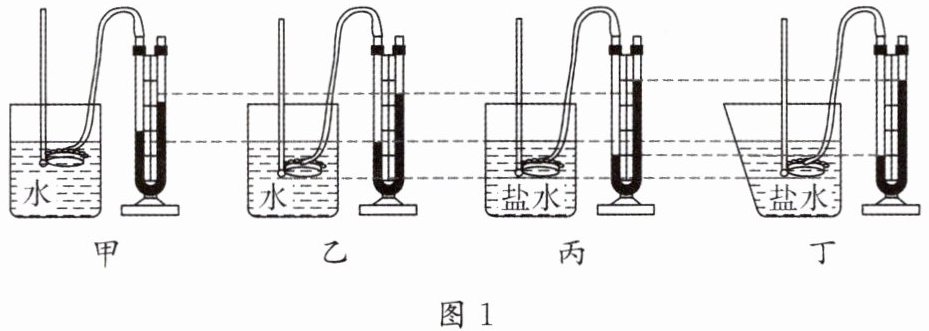

7. 某中学物理兴趣小组用压强计做“探究液体内部压强”的实验,如图1所示。

(1)比较图1中的
(2)要探究液体压强与容器的形状是否有关,应选择

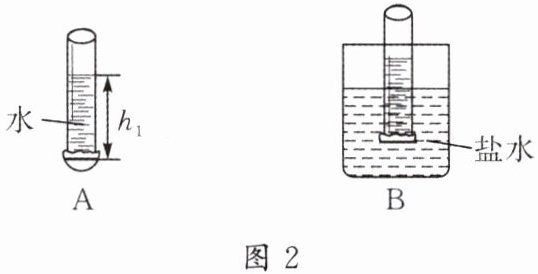

(3)小南同学结合液体压强知识,设计了测量盐水密度的方案,如图2所示。请你将他的实验步骤补充完整。

①如图2中A所示,用细线和橡皮膜把玻璃管一端扎紧,向管内倒入适量的水,用刻度尺测出水面到下管口的距离,记为$ h_1 $;
②如图2中B所示,在烧杯中装入适量的盐水,将玻璃管缓慢浸入其中,直至橡皮膜不再凸起,用刻度尺测出
③由实验数据可得,所测盐水的密度$ \rho_{\mathrm{盐水}} = $
(1)比较图1中的
甲、乙
可知,液体压强大小与液体的深度有关;比较图1中的乙、丙可知,液体压强大小与液体的密度
有关。(2)要探究液体压强与容器的形状是否有关,应选择
丙、丁
两图进行对比。(3)小南同学结合液体压强知识,设计了测量盐水密度的方案,如图2所示。请你将他的实验步骤补充完整。
①如图2中A所示,用细线和橡皮膜把玻璃管一端扎紧,向管内倒入适量的水,用刻度尺测出水面到下管口的距离,记为$ h_1 $;
②如图2中B所示,在烧杯中装入适量的盐水,将玻璃管缓慢浸入其中,直至橡皮膜不再凸起,用刻度尺测出
烧杯中盐水面到下管口
的距离,记为$ h_2 $;③由实验数据可得,所测盐水的密度$ \rho_{\mathrm{盐水}} = $
$\dfrac{h_1\rho_水}{h_2}$
(用$ h_1 $、$ h_2 $和$ \rho_{\mathrm{水}} $表示),此测量结果会偏小
(选填“大”或“小”)。答案
7.(1)甲、乙 密度
(2)丙、丁
(3)②烧杯中盐水面到下管口 ③$\dfrac{h_1\rho_水}{h_2}$ 小
(2)丙、丁
(3)②烧杯中盐水面到下管口 ③$\dfrac{h_1\rho_水}{h_2}$ 小
