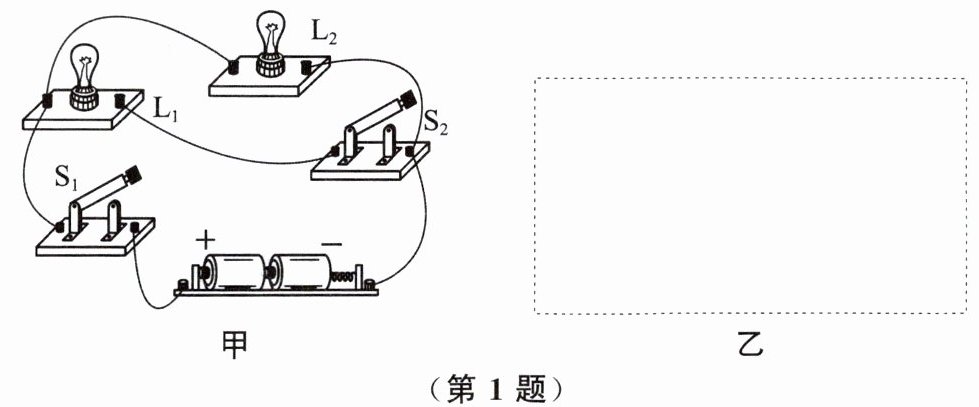

1. 根据如图甲所示的实物电路在图乙的虚线框中画出它的电路图.
答案
1.
解析
【分析】
我们采用电流流向法梳理电路：首先从电源正极出发，沿导线追踪电流路径，电流先经过开关S1后分成两条独立支路：第一条支路仅通过灯泡L1，最终回到电源负极；第二条支路先后通过灯泡L2、开关S2，再回到电源负极。由此可判断两灯为并联关系，S1在干路控制整个电路，S2在L2的支路上仅控制L2。后续绘制电路图时，按元件连接顺序依次排布，保证导线横平竖直、元件符号规范即可。
【解析】
1. 先明确电路连接属性：L₁和L₂是并联关系，开关S1位于干路，控制整个电路的通断，开关S2与L₂串联，仅控制L₂所在支路。
2. 按规范步骤绘制电路图：
① 先画出电源符号，标注正负极；
② 从电源正极出发，先接入干路的开关S1；
③ 在S1之后的分流节点处画出两条支路：第一条支路直接接入灯泡L₁，第二条支路依次接入灯泡L₂、开关S₂；
④ 将两条支路的末端汇合后连接到电源负极；
⑤ 调整布局保证导线无交叉、排布整齐，标注好所有元件的对应符号。
【答案】
【知识点】
实物图画电路图，并联电路判断
【点评】
本题是电路作图的基础题型，核心考察电流流向法分析电路的能力，只要准确区分干路、支路的元件排布，作图时保证元件符号规范、导线不交叉，即可得到正确的电路图。
【难度系数】
0.7
我们采用电流流向法梳理电路：首先从电源正极出发，沿导线追踪电流路径，电流先经过开关S1后分成两条独立支路：第一条支路仅通过灯泡L1，最终回到电源负极；第二条支路先后通过灯泡L2、开关S2，再回到电源负极。由此可判断两灯为并联关系，S1在干路控制整个电路，S2在L2的支路上仅控制L2。后续绘制电路图时，按元件连接顺序依次排布，保证导线横平竖直、元件符号规范即可。
【解析】
1. 先明确电路连接属性：L₁和L₂是并联关系，开关S1位于干路，控制整个电路的通断，开关S2与L₂串联，仅控制L₂所在支路。
2. 按规范步骤绘制电路图：
① 先画出电源符号，标注正负极；
② 从电源正极出发，先接入干路的开关S1；
③ 在S1之后的分流节点处画出两条支路：第一条支路直接接入灯泡L₁，第二条支路依次接入灯泡L₂、开关S₂；
④ 将两条支路的末端汇合后连接到电源负极；
⑤ 调整布局保证导线无交叉、排布整齐，标注好所有元件的对应符号。
【答案】
【知识点】
实物图画电路图，并联电路判断
【点评】
本题是电路作图的基础题型，核心考察电流流向法分析电路的能力，只要准确区分干路、支路的元件排布，作图时保证元件符号规范、导线不交叉，即可得到正确的电路图。
【难度系数】
0.7

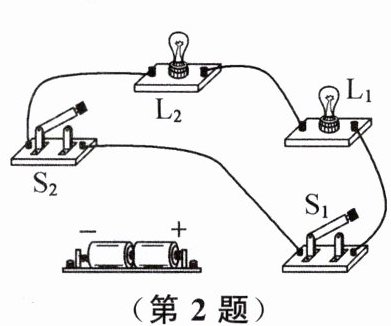

2. 请用笔画线代替导线将图中电源接入电路中,使两个灯泡并联,且开关$\mathrm{S}_{1}$只控制$\mathrm{L}_{1}$,开关$\mathrm{S}_{2}$只控制$\mathrm{L}_{2}$.
答案
2.
解析
【分析】
我们先明确题目的核心要求：两个灯泡为并联关系，且S1仅控制L1、S2仅控制L2。首先可以推导控制要求对应的电路逻辑：S1只控制L1说明S1必须和L1串联在同一条独立支路上，S2只控制L2说明S2必须和L2串联在另一条独立支路上。接下来梳理现有实物的已有连线：当前S1的一个接线柱与L1相连，S2的一个接线柱与L2相连，S1的剩余接线柱和S2的剩余接线柱已经连通，L1的剩余接线柱和L2的剩余接线柱也已经连通。此时只需要将电源的两个极分别接入这两个公共节点，就可以直接形成两条独立支路，满足所有要求。
【解析】
1. 先确认并联电路的基本特征：两个用电器的两端分别连接到电源的两极，拥有两条互不干扰的独立电流路径。
2. 结合开关控制要求判断支路划分：第一条支路为S1与L1串联，第二条支路为S2与L2串联，两个开关都不能出现在对方支路的路径中。
3. 完成电源接入：用导线将电源的正极连接到S1和S2连通的公共接线端，再用另一根导线将电源的负极连接到L1和L2连通的公共接线端。此时电流从电源正极流出后分为两路：一路经过S1、L1回到电源负极，另一路经过S2、L2回到电源负极，完全符合题目所有要求。
【答案】
【知识点】
并联电路连接，开关的控制作用
【点评】
本题考察并联实物电路的特殊连接，不需要改动原有已接好的导线，仅通过两根导线接入电源就可以完成电路搭建，重点考察学生对支路控制逻辑的理解，要注意避免误接成串联电路，同时不能出现电源短路的错误。
【难度系数】
0.6
我们先明确题目的核心要求：两个灯泡为并联关系，且S1仅控制L1、S2仅控制L2。首先可以推导控制要求对应的电路逻辑：S1只控制L1说明S1必须和L1串联在同一条独立支路上，S2只控制L2说明S2必须和L2串联在另一条独立支路上。接下来梳理现有实物的已有连线：当前S1的一个接线柱与L1相连，S2的一个接线柱与L2相连，S1的剩余接线柱和S2的剩余接线柱已经连通，L1的剩余接线柱和L2的剩余接线柱也已经连通。此时只需要将电源的两个极分别接入这两个公共节点，就可以直接形成两条独立支路，满足所有要求。
【解析】
1. 先确认并联电路的基本特征：两个用电器的两端分别连接到电源的两极，拥有两条互不干扰的独立电流路径。
2. 结合开关控制要求判断支路划分：第一条支路为S1与L1串联，第二条支路为S2与L2串联，两个开关都不能出现在对方支路的路径中。
3. 完成电源接入：用导线将电源的正极连接到S1和S2连通的公共接线端，再用另一根导线将电源的负极连接到L1和L2连通的公共接线端。此时电流从电源正极流出后分为两路：一路经过S1、L1回到电源负极，另一路经过S2、L2回到电源负极，完全符合题目所有要求。
【答案】
【知识点】
并联电路连接，开关的控制作用
【点评】
本题考察并联实物电路的特殊连接，不需要改动原有已接好的导线，仅通过两根导线接入电源就可以完成电路搭建，重点考察学生对支路控制逻辑的理解，要注意避免误接成串联电路，同时不能出现电源短路的错误。
【难度系数】
0.6

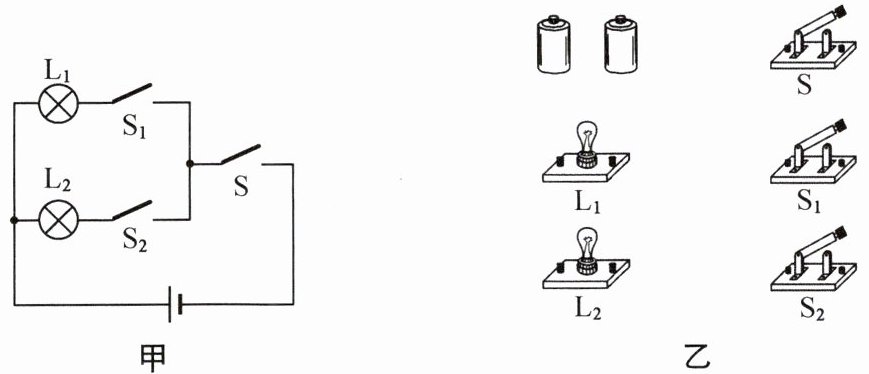

3. 请根据图甲中的电路图将图乙中的实物电路连接完整.
答案
3.
解析
【分析】
首先先识别图甲的电路结构：L1和L2为并联关系，开关S在干路，控制整个电路的通断；开关S1在L1所在的支路，仅控制L1；开关S2在L2所在的支路，仅控制L2。连接实物时可以按照“先串后并”的思路操作：第一步先把两节干电池串联组成电源，第二步先将干路和其中一条支路顺次连接，第三步再把另一条支路并联到对应分支点上，全程保证导线不交叉，所有接线都接在元件的接线柱上，就能匹配电路图的逻辑。
【解析】
1. 先完成电源组装：将两节干电池首尾相连，把其中一节电池的负极和另一节电池的正极用导线连接，得到总电源。
2. 从电源的正极出发，用导线连接到干路开关S的其中一个接线柱。
3. 从开关S的另一个接线柱引出两根导线：第一根导线连接支路开关S1的一个接线柱，S1的另一个接线柱连接灯泡L1的一个接线柱，L1的剩余接线柱直接连接到电源的负极；第二根导线连接支路开关S2的一个接线柱，S2的另一个接线柱连接灯泡L2的一个接线柱，L2的剩余接线柱也连接到电源的负极，最终完成全部电路连接。
【答案】
【知识点】
并联电路连接，电路实物连线，开关作用
【点评】
本题是基础的并联电路实物连线题，核心难点是区分干路开关和支路开关的位置，采用“先串后并”的连接方法可以大幅降低出错概率，连接时注意不要让导线交叉，所有接线都固定在元件的接线柱上即可。
【难度系数】
0.7
首先先识别图甲的电路结构：L1和L2为并联关系，开关S在干路，控制整个电路的通断；开关S1在L1所在的支路，仅控制L1；开关S2在L2所在的支路，仅控制L2。连接实物时可以按照“先串后并”的思路操作：第一步先把两节干电池串联组成电源，第二步先将干路和其中一条支路顺次连接，第三步再把另一条支路并联到对应分支点上，全程保证导线不交叉，所有接线都接在元件的接线柱上，就能匹配电路图的逻辑。
【解析】
1. 先完成电源组装：将两节干电池首尾相连，把其中一节电池的负极和另一节电池的正极用导线连接，得到总电源。
2. 从电源的正极出发，用导线连接到干路开关S的其中一个接线柱。
3. 从开关S的另一个接线柱引出两根导线：第一根导线连接支路开关S1的一个接线柱，S1的另一个接线柱连接灯泡L1的一个接线柱，L1的剩余接线柱直接连接到电源的负极；第二根导线连接支路开关S2的一个接线柱，S2的另一个接线柱连接灯泡L2的一个接线柱，L2的剩余接线柱也连接到电源的负极，最终完成全部电路连接。
【答案】
【知识点】
并联电路连接，电路实物连线，开关作用
【点评】
本题是基础的并联电路实物连线题，核心难点是区分干路开关和支路开关的位置，采用“先串后并”的连接方法可以大幅降低出错概率，连接时注意不要让导线交叉，所有接线都固定在元件的接线柱上即可。
【难度系数】
0.7

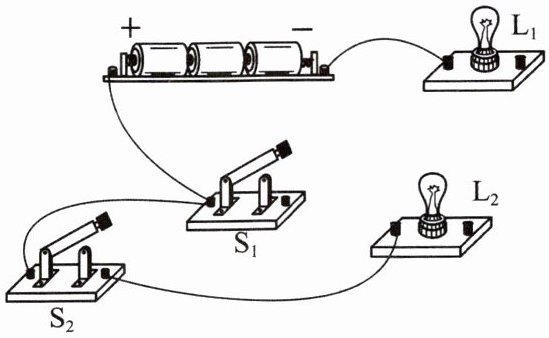

4. 为了安全骑行共享单车,小明为共享单车设计了一个简化的转向电路,左开关$\mathrm{S}_1$闭合时左侧转向灯$\mathrm{L}_1$发光,右开关$\mathrm{S}_2$闭合时右侧转向灯$\mathrm{L}_2$发光.请你按照要求把如图所示的实物电路图连接完整.
答案

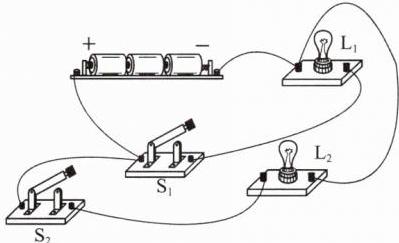

4.
解析
【分析】
首先我们先梳理解题思路：第一步先根据题目要求判断电路的连接逻辑，题目说S1闭合只有L1发光，S2闭合只有L2发光，说明两个灯泡工作时互不影响，因此两灯是并联关系，且每个开关只单独控制对应的灯泡，也就是S1和L1串联在一条独立支路，S2和L2串联在另一条独立支路。接下来我们观察已经连好的实物部分：电源正极已经同时连通了S1的一个接线柱和S2的一个接线柱，电源负极已经连通了L1的一个接线柱，剩下只需要补接两条缺失的导线，就能完成符合要求的电路。
【解析】
1. 先明确电路规则：两灯并联，S1仅控制L1，S2仅控制L2，两条支路各自独立，电流互不干扰。
2. 完成L1所在支路的连接：将开关S1还未接线的另一个接线柱，和灯泡L1还未接线的接线柱相连，此时S1和L1串联，电流路径为：电源正极→S1→L1→电源负极，S1闭合时L1可以正常发光。
3. 完成L2所在支路的连接：将灯泡L2还未接线的另一个接线柱，连接到电源负极侧（可直接接L1已经连电源负极的接线柱），此时S2和L2串联，电流路径为：电源正极→S2→L2→电源负极，S2闭合时L2可以正常发光。
最终连接完成后，两个开关分别独立控制对应转向灯，完全符合题目要求。
【答案】
【知识点】
并联电路特点；实物电路连线；开关的控制作用
【点评】
本题结合共享单车转向灯的真实场景考查电路设计与实物连接，核心是抓住“用电器独立工作”的特征判断出并联结构，再将开关和对应被控灯泡串联到独立支路即可，属于基础的电路应用题型，注意连线不要交叉，所有导线都要接在接线柱上。
【难度系数】
0.7
首先我们先梳理解题思路：第一步先根据题目要求判断电路的连接逻辑，题目说S1闭合只有L1发光，S2闭合只有L2发光，说明两个灯泡工作时互不影响，因此两灯是并联关系，且每个开关只单独控制对应的灯泡，也就是S1和L1串联在一条独立支路，S2和L2串联在另一条独立支路。接下来我们观察已经连好的实物部分：电源正极已经同时连通了S1的一个接线柱和S2的一个接线柱，电源负极已经连通了L1的一个接线柱，剩下只需要补接两条缺失的导线，就能完成符合要求的电路。
【解析】
1. 先明确电路规则：两灯并联，S1仅控制L1，S2仅控制L2，两条支路各自独立，电流互不干扰。
2. 完成L1所在支路的连接：将开关S1还未接线的另一个接线柱，和灯泡L1还未接线的接线柱相连，此时S1和L1串联，电流路径为：电源正极→S1→L1→电源负极，S1闭合时L1可以正常发光。
3. 完成L2所在支路的连接：将灯泡L2还未接线的另一个接线柱，连接到电源负极侧（可直接接L1已经连电源负极的接线柱），此时S2和L2串联，电流路径为：电源正极→S2→L2→电源负极，S2闭合时L2可以正常发光。
最终连接完成后，两个开关分别独立控制对应转向灯，完全符合题目要求。
【答案】
【知识点】
并联电路特点；实物电路连线；开关的控制作用
【点评】
本题结合共享单车转向灯的真实场景考查电路设计与实物连接，核心是抓住“用电器独立工作”的特征判断出并联结构，再将开关和对应被控灯泡串联到独立支路即可，属于基础的电路应用题型，注意连线不要交叉，所有导线都要接在接线柱上。
【难度系数】
0.7

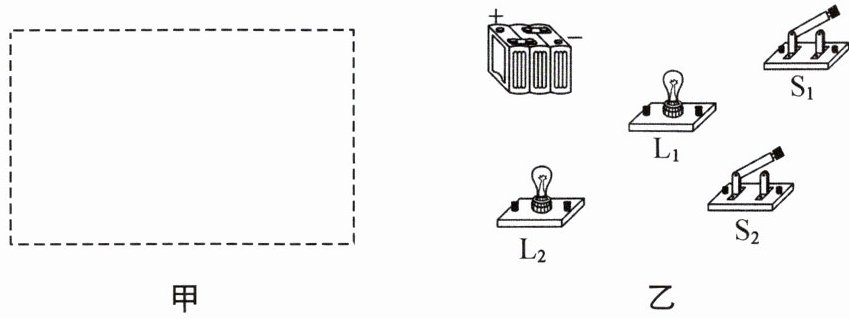

5. 现有一个电池组、两个开关和两个灯泡，请你按要求先在图甲虚线框中画出电路图，再按电路图连接如图乙所示的实物电路. 要求: 只闭合 $\mathrm{S}_1$ 时, 灯 $\mathrm{L}_1$ 亮、$\mathrm{L}_2$ 不亮; 只闭合 $\mathrm{S}_2$ 时, 灯$\mathrm{L}_1$、$\mathrm{L}_2$ 均不亮; 同时闭合 $\mathrm{S}_1$、$\mathrm{S}_2$ 时, 灯 $\mathrm{L}_1$、$\mathrm{L}_2$ 都亮.
答案

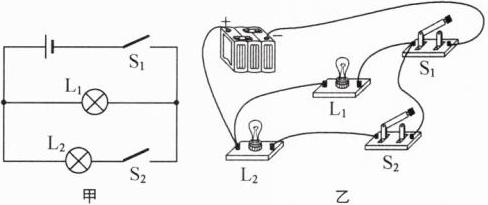

5.
解析
【分析】
我们可以按照给定的工作条件逐步推导电路结构：
1. 先判断总开关：只闭合S₂时两灯都不亮，说明S₂无法单独接通整个电路，S₁一定是干路的总开关，只有S₁闭合，电路才具备导通的可能。
2. 再判断支路结构：只闭合S₁时L₁亮、L₂不亮，说明L₁所在支路直接导通，L₂所在支路处于断开状态，因此S₂是L₂的专属控制开关，和L₂串联在同一条独立支路上。
3. 最后验证结构：同时闭合两个开关时两灯都亮，完全符合两灯并联的工作逻辑，确定电路结构后，先绘制对应电路图，再按图连接实物即可。
【解析】
步骤1：绘制电路图
① 先画出电源符号，从电源正极出发画出干路，将开关S₁接入干路中；
② 干路经过S₁后分为两条独立支路：第一条支路仅接入灯泡L₁，第二条支路依次接入开关S₂和灯泡L₂；
③ 两条支路的末端汇合后，连接回到电源的负极，完成电路图绘制。
步骤2：连接实物电路
① 用导线将电源正极与S₁的一个接线柱相连；
② 从S₁的另一个接线柱引出两根导线，第一根导线连接L₁的一个接线柱，L₁的剩余接线柱连接电源负极；
③ 第二根导线连接S₂的一个接线柱，S₂的剩余接线柱连接L₂的一个接线柱，L₂的剩余接线柱连接电源负极，保证导线不交叉，实物连接完成。
将三个开关状态代入验证，所有给定的工作要求都可以满足。
【答案】
【知识点】
并联电路特点；电路图绘制；实物电路连接
【点评】
本题是电路设计的基础实操题，核心考察根据工作要求反推电路结构的能力，设计完成后要反向代入所有给定条件逐一验证，避免开关位置设计错误，连接实物时注意导线不能跨接用电器、不能出现交叉，保证电路连接规范。
【难度系数】
0.6
我们可以按照给定的工作条件逐步推导电路结构：
1. 先判断总开关：只闭合S₂时两灯都不亮，说明S₂无法单独接通整个电路，S₁一定是干路的总开关，只有S₁闭合，电路才具备导通的可能。
2. 再判断支路结构：只闭合S₁时L₁亮、L₂不亮，说明L₁所在支路直接导通，L₂所在支路处于断开状态，因此S₂是L₂的专属控制开关，和L₂串联在同一条独立支路上。
3. 最后验证结构：同时闭合两个开关时两灯都亮，完全符合两灯并联的工作逻辑，确定电路结构后，先绘制对应电路图，再按图连接实物即可。
【解析】
步骤1：绘制电路图
① 先画出电源符号，从电源正极出发画出干路，将开关S₁接入干路中；
② 干路经过S₁后分为两条独立支路：第一条支路仅接入灯泡L₁，第二条支路依次接入开关S₂和灯泡L₂；
③ 两条支路的末端汇合后，连接回到电源的负极，完成电路图绘制。
步骤2：连接实物电路
① 用导线将电源正极与S₁的一个接线柱相连；
② 从S₁的另一个接线柱引出两根导线，第一根导线连接L₁的一个接线柱，L₁的剩余接线柱连接电源负极；
③ 第二根导线连接S₂的一个接线柱，S₂的剩余接线柱连接L₂的一个接线柱，L₂的剩余接线柱连接电源负极，保证导线不交叉，实物连接完成。
将三个开关状态代入验证，所有给定的工作要求都可以满足。
【答案】
【知识点】
并联电路特点；电路图绘制；实物电路连接
【点评】
本题是电路设计的基础实操题，核心考察根据工作要求反推电路结构的能力，设计完成后要反向代入所有给定条件逐一验证，避免开关位置设计错误，连接实物时注意导线不能跨接用电器、不能出现交叉，保证电路连接规范。
【难度系数】
0.6
