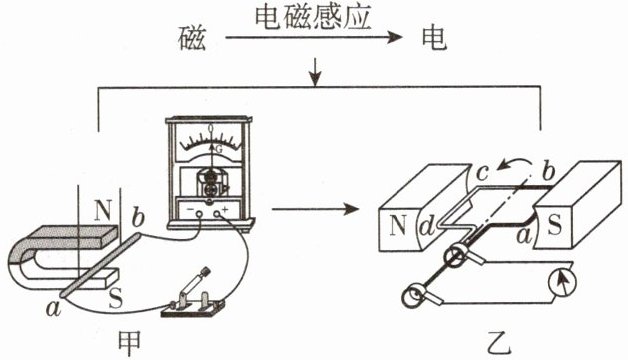

5.如图所示的是小明整理的“磁生电”笔记，请你回答下列问题：
(1)在如图甲所示的电路中，闭合开关，导体ab静止，蹄形磁体竖直向上运动时，灵敏电流表的指针
(2)图乙是手摇发电机原理的示意图，此手摇发电机工作时产生的是
(1)在如图甲所示的电路中，闭合开关，导体ab静止，蹄形磁体竖直向上运动时，灵敏电流表的指针
不会
偏转；蹄形磁体水平向右运动时，灵敏电流表的指针会
偏转。（均填“会”或“不会”）(2)图乙是手摇发电机原理的示意图，此手摇发电机工作时产生的是
交流
（填“直流”或“交流”）电。答案
5.(1)不会;会
(2)交流
(2)交流
解析
【分析】
要解答本题，需掌握电磁感应的核心条件：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路才会产生感应电流，灵敏电流表指针才会偏转；若导体未切割磁感线，则无感应电流。对于发电机，需明确交流电的特点：电流方向随时间周期性变化，手摇发电机的线圈转动时，电流方向会周期性改变，属于交流电。
【解析】
(1) 甲图中电路为闭合回路：当蹄形磁体竖直向上运动时，导体ab与磁体相对静止，没有切割磁感线，电路中无感应电流，因此灵敏电流表的指针不会偏转；当蹄形磁体水平向右运动时，导体ab切割磁感线，电路中产生感应电流，灵敏电流表的指针会偏转。
(2) 手摇发电机工作时，线圈在磁场中持续转动，线圈切割磁感线的方向周期性变化，导致产生的电流方向也周期性改变，因此产生的是交流电。
【答案】
(1)不会；会 (2)交流
【知识点】
电磁感应现象、交流电
【点评】
本题考查电磁感应的条件和发电机的类型判断，属于基础知识点的应用，只要掌握切割磁感线的判断方法和交流电的定义即可解答，难度不大。
【难度系数】
0.5
要解答本题，需掌握电磁感应的核心条件：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路才会产生感应电流，灵敏电流表指针才会偏转；若导体未切割磁感线，则无感应电流。对于发电机，需明确交流电的特点：电流方向随时间周期性变化，手摇发电机的线圈转动时，电流方向会周期性改变，属于交流电。
【解析】
(1) 甲图中电路为闭合回路：当蹄形磁体竖直向上运动时，导体ab与磁体相对静止，没有切割磁感线，电路中无感应电流，因此灵敏电流表的指针不会偏转；当蹄形磁体水平向右运动时，导体ab切割磁感线，电路中产生感应电流，灵敏电流表的指针会偏转。
(2) 手摇发电机工作时，线圈在磁场中持续转动，线圈切割磁感线的方向周期性变化，导致产生的电流方向也周期性改变，因此产生的是交流电。
【答案】
(1)不会；会 (2)交流
【知识点】
电磁感应现象、交流电
【点评】
本题考查电磁感应的条件和发电机的类型判断，属于基础知识点的应用，只要掌握切割磁感线的判断方法和交流电的定义即可解答，难度不大。
【难度系数】
0.5

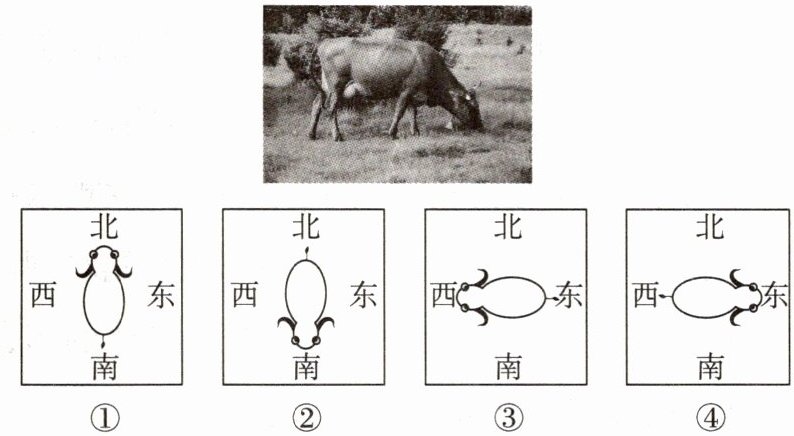

6. [跨学科·生物] 某网站报道:牛能感知地球磁场,吃草、休息时,其身体朝向习惯与地磁场
磁感线平行(如图所示)。为求证真伪,同学们设计以下实验方案:在四周无明显差异的草地上,多次观察牛吃草、休息时的身体朝向。若报道真实,则牛的身体朝向习惯性呈现四个场景中的
(
A.①和②
B.③和④
C.①和③
D.②和④
磁感线平行(如图所示)。为求证真伪,同学们设计以下实验方案:在四周无明显差异的草地上,多次观察牛吃草、休息时的身体朝向。若报道真实,则牛的身体朝向习惯性呈现四个场景中的
(A
)A.①和②
B.③和④
C.①和③
D.②和④
答案
6.A
解析
【分析】首先明确地磁场的磁感线沿南北方向分布，题目要求牛的身体朝向与磁感线平行，即牛的身体需沿南北方向延伸，据此判断四个场景是否符合要求。
【解析】地磁场的磁感线方向为南北方向，若牛的身体朝向与磁感线平行，则牛的身体应沿南北方向。观察四个场景：①中牛的头朝北，身体沿南北方向；②中牛的头朝南，身体沿南北方向；③、④中牛的身体沿东西方向，不符合要求。因此符合条件的是①和②。
【答案】A
【知识点】地磁场、方向判断
【点评】本题为跨学科题目，结合生物现象考查地磁场的方向，需理解地磁场磁感线的走向，再结合图形判断牛的身体朝向是否平行于磁感线，难度适中。
【难度系数】0.5
【解析】地磁场的磁感线方向为南北方向，若牛的身体朝向与磁感线平行，则牛的身体应沿南北方向。观察四个场景：①中牛的头朝北，身体沿南北方向；②中牛的头朝南，身体沿南北方向；③、④中牛的身体沿东西方向，不符合要求。因此符合条件的是①和②。
【答案】A
【知识点】地磁场、方向判断
【点评】本题为跨学科题目，结合生物现象考查地磁场的方向，需理解地磁场磁感线的走向，再结合图形判断牛的身体朝向是否平行于磁感线，难度适中。
【难度系数】0.5

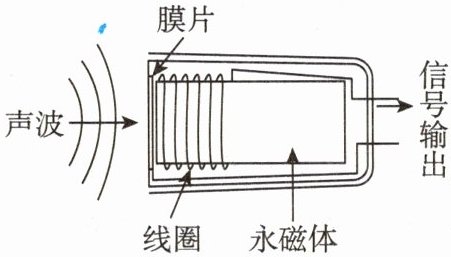

7.如图所示的为动圈式话筒的简化示意图，磁体固定在适当位置，线圈与膜片相通，声波可使膜片左右振动从而带动线圈振动，线圈中就产生电流，实现声信号到电信号的转变。其工作原理是（
A.磁场对通电导体有力的作用
B.电流的热效应
C.电流的磁效应
D.电磁感应
D
）A.磁场对通电导体有力的作用
B.电流的热效应
C.电流的磁效应
D.电磁感应
答案
7.D
解析
【分析】
要解决本题，需先明确动圈式话筒的工作过程：声波带动膜片振动，使相连的线圈在永磁体的磁场中振动，线圈做切割磁感线运动时产生感应电流，实现声信号到电信号的转化。再逐一分析选项对应的物理原理，匹配该过程的核心原理即可。
【解析】
动圈式话筒的工作原理是：当声波使膜片振动时，与膜片相连的线圈在永磁体的磁场中做切割磁感线运动，闭合的线圈中会产生感应电流，这一过程是电磁感应现象，将机械能转化为电能，完成声信号到电信号的转变。
对选项逐一分析：
A. 磁场对通电导体有力的作用，是电动机的工作原理，与动圈式话筒的工作过程不符；
B. 电流的热效应是电流通过导体时产生热量的现象，和本题中“线圈产生电流”的过程无关；
C. 电流的磁效应是指电流周围存在磁场（如电磁铁），与本题中线圈产生电流的过程不匹配；
D. 电磁感应是闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流的现象，完全符合动圈式话筒的工作原理。
因此答案选D。
【答案】
D
【知识点】
电磁感应现象
【点评】
本题考查动圈式话筒的工作原理，需区分电磁感应、电流的磁效应、磁场对通电导体的作用等易混淆的物理概念，属于基础应用类题目，难度适中。
【难度系数】
0.6
要解决本题，需先明确动圈式话筒的工作过程：声波带动膜片振动，使相连的线圈在永磁体的磁场中振动，线圈做切割磁感线运动时产生感应电流，实现声信号到电信号的转化。再逐一分析选项对应的物理原理，匹配该过程的核心原理即可。
【解析】
动圈式话筒的工作原理是：当声波使膜片振动时，与膜片相连的线圈在永磁体的磁场中做切割磁感线运动，闭合的线圈中会产生感应电流，这一过程是电磁感应现象，将机械能转化为电能，完成声信号到电信号的转变。
对选项逐一分析：
A. 磁场对通电导体有力的作用，是电动机的工作原理，与动圈式话筒的工作过程不符；
B. 电流的热效应是电流通过导体时产生热量的现象，和本题中“线圈产生电流”的过程无关；
C. 电流的磁效应是指电流周围存在磁场（如电磁铁），与本题中线圈产生电流的过程不匹配；
D. 电磁感应是闭合电路的一部分导体在磁场中做切割磁感线运动时产生感应电流的现象，完全符合动圈式话筒的工作原理。
因此答案选D。
【答案】
D
【知识点】
电磁感应现象
【点评】
本题考查动圈式话筒的工作原理，需区分电磁感应、电流的磁效应、磁场对通电导体的作用等易混淆的物理概念，属于基础应用类题目，难度适中。
【难度系数】
0.6

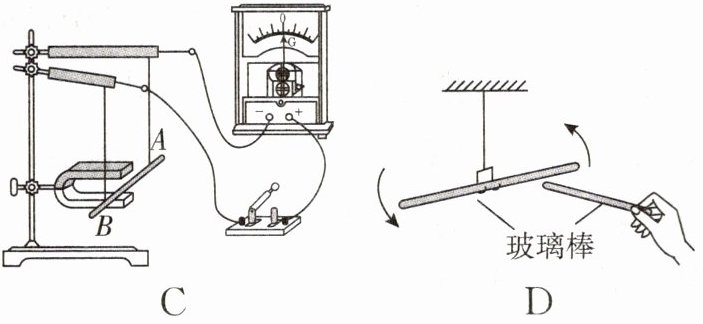

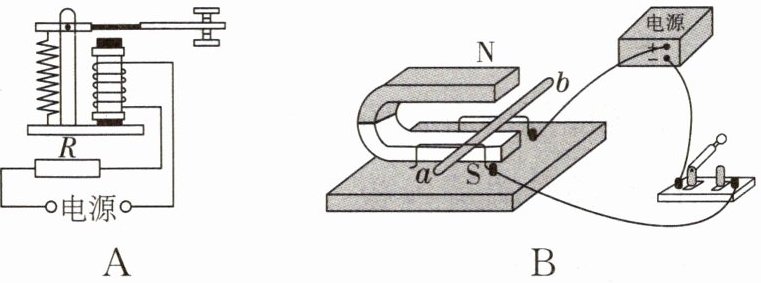

8.新情境[2026蚌埠模拟]2026年春晚，人形机器人再度亮相舞台。人形机器人动力系统的核心部件是电动机，下列实验能说明电动机工作原理的是（
B
）答案
8.B
解析
【分析】
要解决本题，首先需明确电动机的工作原理：电动机是利用通电导体在磁场中受到力的作用（通电线圈在磁场中受力转动）制成，工作时将电能转化为机械能。接下来需逐一分析各选项对应的实验原理，区分电动机与其他电与磁实验（如发电机的电磁感应、电流的磁效应等）的差异，从而选出符合要求的选项。
【解析】
电动机的工作原理核心是“通电导体在磁场中受力运动”，实验装置需有电源提供电能。对各选项分析如下：
选项A：为奥斯特实验，说明电流周围存在磁场（电流的磁效应），属于电生磁现象，与电动机原理无关；
选项B：装置中有电源，通电导体在磁场中受力运动，符合电动机的工作原理；
选项C：为电磁感应实验，是闭合电路的一部分导体切割磁感线产生感应电流，属于发电机的工作原理，与电动机原理不符；
选项D：为探究电磁铁磁性强弱的实验，利用电流的磁效应，与电动机原理无关。
综上，正确答案为B。
【答案】
B
【知识点】
电动机工作原理、电磁感应、电流的磁效应
【点评】
本题考查电动机的工作原理，需学生准确区分电动机与发电机的实验装置差异（电动机含电源，发电机无电源），同时掌握常见电与磁实验的原理，属于电与磁部分的基础考查题，难度适中。
【难度系数】
0.6
要解决本题，首先需明确电动机的工作原理：电动机是利用通电导体在磁场中受到力的作用（通电线圈在磁场中受力转动）制成，工作时将电能转化为机械能。接下来需逐一分析各选项对应的实验原理，区分电动机与其他电与磁实验（如发电机的电磁感应、电流的磁效应等）的差异，从而选出符合要求的选项。
【解析】
电动机的工作原理核心是“通电导体在磁场中受力运动”，实验装置需有电源提供电能。对各选项分析如下：
选项A：为奥斯特实验，说明电流周围存在磁场（电流的磁效应），属于电生磁现象，与电动机原理无关；
选项B：装置中有电源，通电导体在磁场中受力运动，符合电动机的工作原理；
选项C：为电磁感应实验，是闭合电路的一部分导体切割磁感线产生感应电流，属于发电机的工作原理，与电动机原理不符；
选项D：为探究电磁铁磁性强弱的实验，利用电流的磁效应，与电动机原理无关。
综上，正确答案为B。
【答案】
B
【知识点】
电动机工作原理、电磁感应、电流的磁效应
【点评】
本题考查电动机的工作原理，需学生准确区分电动机与发电机的实验装置差异（电动机含电源，发电机无电源），同时掌握常见电与磁实验的原理，属于电与磁部分的基础考查题，难度适中。
【难度系数】
0.6
