1. 小明用焦距为10 cm的凸透镜等器材，探究凸透镜成像规律。

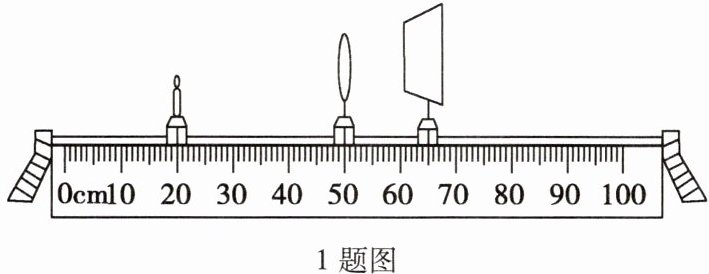

1题图
(1)将蜡烛、凸透镜、光屏依次放到光具座上，点燃蜡烛，调节它们的位置如上图所示。此时小明发现光屏上的像位于光屏的（选填“上方”或“下方”），为了使像成在光屏中央，应将蜡烛向调节。
(2)小明正确调节后，在光屏中央出现了一个、的实像，这样小明得出了$u＞2f$时凸透镜成像的特点。经过思考，小明觉得自己得出结论的过程不够完善，为了使结论具有普遍性，他应该将蜡烛移至到凸透镜的距离（选填“大于一倍焦距小于二倍焦距”或“大于二倍焦距”）的其他位置进行多次实验。
(3)通过多次实验，小明发现当$f＜u＜2f$时，$v$（选填“＜”、“＞”或“=”）$u$。
(4)当$u=5\ \mathrm{cm}$时，可以观察到正立、放大的虚像，如果让蜡烛靠近透镜，观察到的像将（选填“变大”、“变小”或“不变”）。

1. (1)上方 上 (2)倒立 缩小 大于二倍焦距 (3) ＞ (4)变小
[解析](1)图中蜡烛的高度过低,像将成在光屏的上方,要使像成在光屏的中央,就要将蜡烛向上调节;(2)由图可知,u = 30 cm 时,u ＞ 2f,成倒立、缩小的实像;为了得到u ＞ 2f时凸透镜成像的普遍规律,应该将蜡烛移到凸透镜的距离大于二倍焦距的其他位置进行多次实验;(3)由凸透镜成像规律可知,当f ＜ u ＜ 2f时,v ＞ 2f,即v ＞ u;(4)当u ＜ f时,如果让蜡烛靠近透镜,即物距减小,则像距也减小,像变小。

2. 将一凸透镜正对太阳，可在距透镜20 cm处得到一个最小、最亮的光斑。若将一个物体放在此透镜前30 cm处，则可在透镜另一侧得到（）。

A.倒立、缩小的实像
B.正立、缩小的实像
C.倒立、放大的实像
D.正立、放大的虚像

2. C
[解析]将凸透镜正对太阳光,在距透镜20 cm处得到一个最小、最亮的光斑,这个光斑就是焦点,焦点到凸透镜光心的距离就是焦距,所以该凸透镜的焦距f=20 cm。物距为30 cm,物距大于一倍焦距小于二倍焦距,物体通过该凸透镜成倒立、放大的实像。

3. [教材变式题]小华做作业时,动手操作了如下的实验探究:找了一个圆柱形的玻璃瓶,里面装入水,把一支普通铅笔放在玻璃瓶的一侧,透过玻璃瓶,可以看到那支笔,如图所示,把笔由靠近玻璃瓶的位置向远处慢慢移动,不会观察到的现象是 ()。

A.先成虚像,后成实像
B.笔尖一直变长
C.到某一位置,笔尖突然改变方向
D.笔尖先变长,后变短

3. B
[解析]装水的玻璃瓶相当于一个凸透镜;当铅笔由靠近玻璃瓶的位置逐渐远离时,装水的玻璃瓶先相当于放大镜,成正立、放大的虚像,后相当于投影仪,成倒立、放大的实像,再远时相当于照相机,成倒立、缩小的实像。

4.在探究凸透镜成像规律的实验中，若像成在光屏的左侧，则下列操作中一定不能使像成在光屏上的是（）。


A.只将光屏向左适当移动
B.只将蜡烛适当向右移动
C.只在凸透镜前放一合适的凹透镜
D.只更换一个焦距较小的凸透镜

4. D
[解析]若像成在光屏的左侧,可将光屏向左移,故A正确;由于凸透镜成实像时,物近像远像变大,此时将蜡烛适当向右移动,物距减小,像距变大,像右移,像可成在光屏上,故B正确;由于凹透镜对光线有发散作用,在凸透镜前放一合适的凹透镜,会使像距变大,像右移,像可成在光屏上,故C正确;只更换一个焦距较小的凸透镜,相当于增大物距,减小像距,像会向左移,像不会出现在光屏上,故D错误。故选D。

5.[易错题]小明同学在做“探究凸透镜成像规律”的实验，发现光屏上可得到烛焰清晰的像。同组的小华不小心将手指指尖触碰到凸透镜，这时光屏上（）。

A.出现手指的实像
B.出现手指的影子
C.烛焰的像变得不完整
D.烛焰的像完整，但变暗

5. D
[解析]不小心用手指指尖触碰了凸透镜,由于凸透镜的其他部分仍能会聚光线而成像,所以光屏上呈现的仍然是烛焰完整的像,只是此时的像会聚的光线减少,会比原来暗一些,故D正确。
