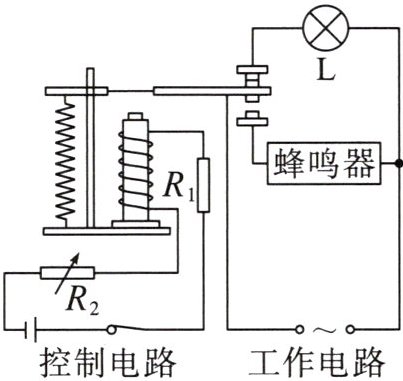

跟踪训练2 右图是小明为某仓库设计的温度报警电路。热敏电阻的阻值$R_1$随温度的变化而变化；可调电阻的阻值为$R_2$。温度正常时指示灯L发光，当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警。下列判断正确的是（）

A.阻值$R_1$随温度的升高而增大
B.温度升高过程中，电磁铁磁性增强
C.若要调低报警温度，则可将阻值$R_2$调大
D.若控制电路电源电压降低，则报警温度将降低

B 解析 温度正常时指示灯L发光，当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警，说明此时电磁铁将衔铁吸下，根据影响电磁铁磁性强弱的因素可知，电磁铁磁性增强，说明电路中的电流变大，热敏电阻阻值$R_1$变小，可推断阻值$R_1$随温度的升高而减小，A错误，B正确。电路总电阻$R_总=R_1+R_2$，若要调低报警温度，即$R_1$变大，$R_总$不变，则$R_2$需变小，C错误。若控制电路电源电压降低，要保证电流不变，则需使$R_总$变小，报警温度升高，D错误。

【分析】本题是电磁继电器的应用问题，解题时需先明确控制电路和工作电路的工作状态：温度正常时，电磁铁磁性较弱，衔铁未被吸下，工作电路接通指示灯L；当温度升高到报警温度时，电磁铁磁性增强，吸下衔铁，工作电路切换为蜂鸣器报警，指示灯熄灭。结合欧姆定律和电磁铁磁性强弱的影响因素，逐一分析各选项。
【解析】温度升高到报警温度时，电磁铁吸下衔铁，说明控制电路中的电流变大，根据欧姆定律，控制电路总电阻变小，由于$R_1$与$R_2$串联，因此热敏电阻$R_1$的阻值随温度升高而减小，故A错误；温度升高时，电磁铁能吸下衔铁，说明电磁铁磁性增强，故B正确；若要调低报警温度，即温度更低时就触发报警，此时需要在$R_1$更大（温度低时$R_1$更大）的情况下，控制电路电流达到吸合电流，因吸合电流不变、控制电路电源电压不变，总电阻$R_总=\frac{U}{I}$不变，所以$R_2$需调小，故C错误；若控制电路电源电压降低，要保持吸合电流不变，总电阻需变小，即$R_1$需更小（对应更高的温度），因此报警温度将升高，故D错误。
【答案】B
【知识点】电磁继电器、欧姆定律、电磁铁磁性
【点评】本题结合温度报警电路，考查电磁继电器的工作原理及相关电学知识的应用，需理清电路变化与温度的关系，是一道基础的电磁学应用题。
【难度系数】0.5

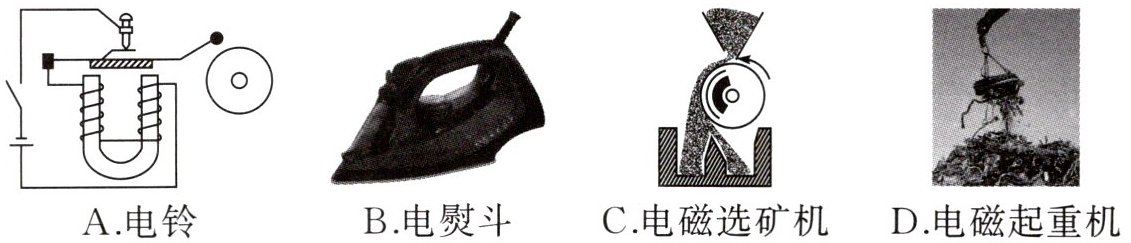

1. 如图所示的设备或用电器中,其主要工作原理与电磁铁无关的是()


A.电铃
B.电熨斗
C.电磁选矿机
D.电磁起重机

1. B

【分析】要解决本题，需明确各设备的工作原理，判断是否利用电磁铁：电磁铁的核心原理是电流的磁效应，而不同设备的能量转化或功能实现方式不同，需逐一辨析。
【解析】逐一分析各选项：
A. 电铃：工作时，电流通过电磁铁使其产生磁性，吸引衔铁带动小锤敲击铃碗；同时电路断开，电磁铁失去磁性，衔铁复位使电路再次接通，如此循环，利用了电磁铁的磁性，与电磁铁有关。
B. 电熨斗：工作时将电能转化为内能，依靠电流的热效应发热，没有用到电磁铁，与电磁铁无关。
C. 电磁选矿机：利用电磁铁的磁性吸引铁矿石，从而分离矿石中的非磁性物质，用到了电磁铁。
D. 电磁起重机：通电时电磁铁产生磁性吸引钢铁类重物，断电时磁性消失放下重物，利用了电磁铁的磁性，与电磁铁有关。
综上，与电磁铁无关的是电熨斗。
【答案】B
【知识点】电磁铁的应用、电流的热效应
【点评】本题考查常见设备的工作原理，需区分电流的磁效应和热效应，属于基础概念题，难度较低，只要掌握各设备的原理即可正确解答。
【难度系数】0.3
