2026年经纶学典5星学霸八年级科学上册浙教版第13页答案
1. 凸透镜对光线起
会聚
作用，凹透镜对光线起
发散
作用。如图所示，属于凸透镜的是
A、B、C
（填字母，下同），属于凹透镜的是
D、E
。

答案

1. 会聚 发散 A、B、C D、E
解析:我们把中间厚边缘薄的透镜称为凸透镜,图中A、B、C为凸透镜,凸透镜对光线有会聚作用。我们把中间薄边缘厚的透镜称为凹透镜,图中D、E为凹透镜,凹透镜对光线有发散作用。

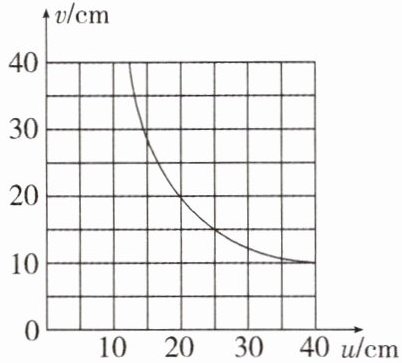

2. 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，把物体从距凸透镜15 cm处逐渐远离凸透镜的过程中，光屏上所成的像将 ＞＞ P18 专题5 （
B
）

A.一直变大
B.一直变小
C.先变大后变小
D.先变小后变大

答案

2. B 解析:由凸透镜成像的规律和图像知,当 u=v=20 cm时,凸透镜成倒立、等大的实像,则 20 cm=2f,f=10 cm。把物体从距凸透镜15 cm处逐渐远离凸透镜的过程中,物距大于焦距,成实像;因物距变大,则像距变小,像一直变小,故 B 符合题意,ACD不符合题意。故选 B。
3. ★★ 如图所示,请画出入射或折射光线,使光路完整。＞＞ P16 专题4 0 10 20 30 40 u/cm

答案

3. 见解析图
解析:由图可知,入射光线平行于凹透镜的主光轴,则折射光线反向延长通过焦点;过光心的光线传播方向不变。
[图1]
4. ★★★ 下列关于光学仪器的作用,说法错误的是 ＞＞ P19 专题6 (
B
)

A.平面镜能成等大的虚像
B.放大镜是凸透镜,凸透镜只能成放大的像
C.近视镜是凹透镜,它对光起发散作用
D.照相机照相时,底片上成倒立、缩小的实像

答案

4. B 解析:平面镜所成的像与物体关于平面镜对称,即平面镜所成的像是正立、等大的虚像,故 A 正确;放大镜利用的是凸透镜物距小于焦距时,成正立、放大的虚像,当物距大于二倍焦距时,凸透镜成倒立、缩小的实像,所以说凸透镜只能成放大的像是错误的,故 B 错误;近视眼是由于晶状体曲度过大或眼睛前后距离过长,像成在视网膜前,由于凹透镜对光线有发散作用,戴凹透镜制成的眼镜矫正后,能使像后移到视网膜上,故 C 正确;照相机利用的是物距大于二倍焦距时,凸透镜成倒立、缩小的实像,故 D 正确。故选 B。
5. 小宁在做探究“平面镜成像”和探究“凸透镜成像”两个实验时，分别把一个不透明且不光滑的挡板放置于如图甲、乙所示的位置。下列关于小宁从图中眼睛的视角是否能看到像的说法，正确的是（
D
）


A.甲图中能看到像，而乙图中看不到像
B.甲、乙两图中均看不到像
C.乙图中能看到像，而甲图中看不到像
D.甲、乙两图中均能看到像

答案

5. D 解析:在图甲处木板放置在平面镜后面,由于平面镜所成的像是由光的反射形成的,所以用挡板挡在平面镜后面,不影响光的反射,眼睛在平面镜前方,仍能看到平面镜成的像;由图乙可知,物距小于凸透镜一倍焦距,由凸透镜成像规律可知,成正立、放大的虚像,图乙中眼睛透过凸透镜往蜡烛方向观察,所以在图乙处放置木板对看到虚像不产生影响,仍能看到蜡烛的虚像,故 D 正确,ABC 错误。故选 D。
