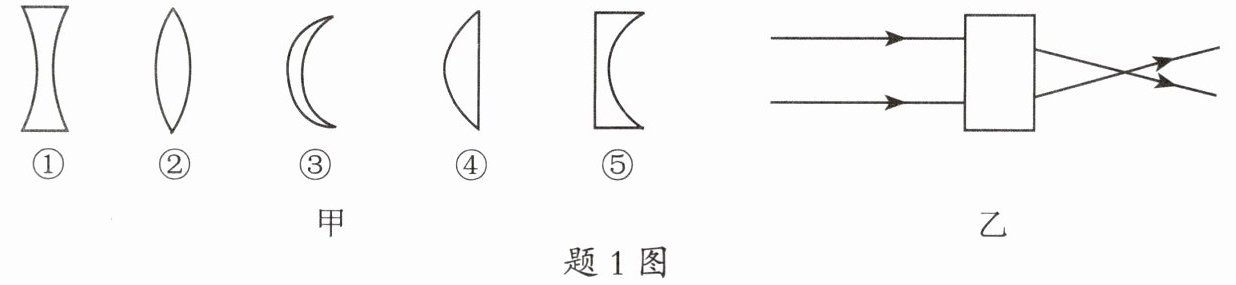

1. 把题1图甲的五种光学元件放入题1图乙的方框中，能产生对应的光路图的是
②③④
。答案
1. ②③④
解析
【分析】
要解决本题，需分两步思考：第一步，根据乙图的光路判断方框内光学元件的类型：平行光经过该元件后会聚，说明该元件对光线有会聚作用，属于凸透镜；第二步，区分甲图中各光学元件是凸透镜还是凹透镜：凸透镜的特征是中间厚、边缘薄，凹透镜是中间薄、边缘厚，据此找出甲图中的凸透镜即可。
【解析】
1. 判断透镜类型：乙图中，平行入射的光线经过方框内的元件后，光线会聚到一点，说明该元件对光线有会聚作用，因此方框内是凸透镜。
2. 分析甲图的元件：①是中间薄、边缘厚的凹透镜；②是中间厚、边缘薄的凸透镜；③是中间厚的凸透镜；④是中间厚、边缘薄的凸透镜；⑤是中间薄、边缘厚的凹透镜。
3. 综上，符合要求的是②③④。
【答案】
②③④
【知识点】
凸透镜的会聚作用、透镜的分类
【点评】
本题考查透镜的分类及透镜对光线的作用，属于基础题，需牢记凸透镜和凹透镜的结构特点与光学性质。
【难度系数】
0.6
要解决本题，需分两步思考：第一步，根据乙图的光路判断方框内光学元件的类型：平行光经过该元件后会聚，说明该元件对光线有会聚作用，属于凸透镜；第二步，区分甲图中各光学元件是凸透镜还是凹透镜：凸透镜的特征是中间厚、边缘薄，凹透镜是中间薄、边缘厚，据此找出甲图中的凸透镜即可。
【解析】
1. 判断透镜类型：乙图中，平行入射的光线经过方框内的元件后，光线会聚到一点，说明该元件对光线有会聚作用，因此方框内是凸透镜。
2. 分析甲图的元件：①是中间薄、边缘厚的凹透镜；②是中间厚、边缘薄的凸透镜；③是中间厚的凸透镜；④是中间厚、边缘薄的凸透镜；⑤是中间薄、边缘厚的凹透镜。
3. 综上，符合要求的是②③④。
【答案】
②③④
【知识点】
凸透镜的会聚作用、透镜的分类
【点评】
本题考查透镜的分类及透镜对光线的作用，属于基础题，需牢记凸透镜和凹透镜的结构特点与光学性质。
【难度系数】
0.6

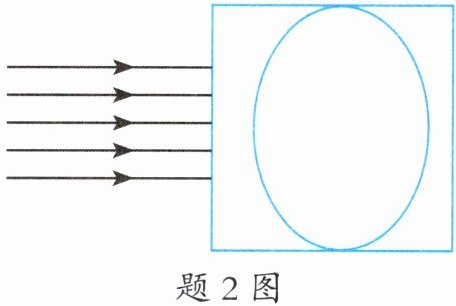

2. 题2图所示的是截面为正方形、中空部分为椭圆形的玻璃体，则这个玻璃体（
A.可以看作两块凸透镜
B.可以看作一块凸透镜
C.对图示光束具有发散作用
D.对图示光束具有会聚作用
C
）。A.可以看作两块凸透镜
B.可以看作一块凸透镜
C.对图示光束具有发散作用
D.对图示光束具有会聚作用
答案
2. C
解析
【分析】
要解答本题，需先分析该玻璃体的结构特点：其截面为正方形，中空部分是椭圆形，整体可等效为“中间薄、边缘厚”的凹透镜结构。凹透镜的核心特性是对光线有发散作用，结合平行光束入射的情况，逐一判断选项即可。
【解析】
该玻璃体中空部分为椭圆形，结构等效于凹透镜（中间是空气、边缘是玻璃，符合凹透镜“中间薄、边缘厚”的特征），凹透镜对光线具有发散作用：
选项A：凸透镜的特点是中间厚、边缘薄，该结构不符合凸透镜特征，错误；
选项B：该结构无法等效为一块凸透镜，错误；
选项C：凹透镜对图示平行光束有发散作用，符合结构特性，正确；
选项D：对光线有会聚作用是凸透镜的特性，该结构不具备，错误。
【答案】
C
【知识点】
透镜的作用
【点评】
本题通过特殊结构的玻璃体考查透镜的光学特性，需正确分析结构的等效性，区分凸透镜与凹透镜的作用，属于基础光学题。
【难度系数】
0.5
要解答本题，需先分析该玻璃体的结构特点：其截面为正方形，中空部分是椭圆形，整体可等效为“中间薄、边缘厚”的凹透镜结构。凹透镜的核心特性是对光线有发散作用，结合平行光束入射的情况，逐一判断选项即可。
【解析】
该玻璃体中空部分为椭圆形，结构等效于凹透镜（中间是空气、边缘是玻璃，符合凹透镜“中间薄、边缘厚”的特征），凹透镜对光线具有发散作用：
选项A：凸透镜的特点是中间厚、边缘薄，该结构不符合凸透镜特征，错误；
选项B：该结构无法等效为一块凸透镜，错误；
选项C：凹透镜对图示平行光束有发散作用，符合结构特性，正确；
选项D：对光线有会聚作用是凸透镜的特性，该结构不具备，错误。
【答案】
C
【知识点】
透镜的作用
【点评】
本题通过特殊结构的玻璃体考查透镜的光学特性，需正确分析结构的等效性，区分凸透镜与凹透镜的作用，属于基础光学题。
【难度系数】
0.5
3. 放在凸透镜主光轴上焦点以内的点光源S发出的光通过凸透镜后的光路如题3图所示，下列说法正确的是（
A.凸透镜可以对光线起发散作用
B.凸透镜只对平行于主光轴的光线起会聚作用
C.通过凸透镜的光线不能相交，此时凸透镜对光线的作用是发散的
D.通过凸透镜后的光线发散程度比原来小，仍然是一种会聚现象
题3图
D
）。A.凸透镜可以对光线起发散作用
B.凸透镜只对平行于主光轴的光线起会聚作用
C.通过凸透镜的光线不能相交，此时凸透镜对光线的作用是发散的
D.通过凸透镜后的光线发散程度比原来小，仍然是一种会聚现象
题3图
答案
3. D
解析
【分析】
要解决这道题，需明确凸透镜的光学性质：凸透镜是会聚透镜，对所有光线都有会聚作用，这里的“会聚”是指光线经过透镜后，相对于原来的传播方向，发散程度减小（更靠近主光轴），而非必须会聚到一点。解题时需逐一分析选项，结合凸透镜的会聚作用判断对错。
【解析】
1. 分析选项A：凸透镜的本质是会聚透镜，对光线起会聚作用，而非发散作用，因此A错误。
2. 分析选项B：凸透镜对所有入射光线都有会聚作用，并非只对平行于主光轴的光线起会聚作用，B错误。
3. 分析选项C：判断透镜对光线的作用，要看光线经过透镜后与原光线的发散程度。本题中，点光源S发出的光线原本发散程度大，经过凸透镜后，光线的发散程度比原来小，因此凸透镜对光线起会聚作用，不是发散作用，C错误。
4. 分析选项D：S在凸透镜焦点内，发出的光线原本发散，经过凸透镜后，光线的发散程度相比原来减小，符合凸透镜的会聚作用，属于会聚现象，D正确。
【答案】
D
【知识点】
凸透镜的会聚作用、透镜对光线的作用判断
【点评】
本题考查对凸透镜会聚作用的理解，易错点在于混淆“会聚”的概念，误认为只有光线会聚到一点才是会聚，实际会聚是相对原光线的偏折效果，需结合光线的发散程度变化判断。
【难度系数】
0.5
要解决这道题，需明确凸透镜的光学性质：凸透镜是会聚透镜，对所有光线都有会聚作用，这里的“会聚”是指光线经过透镜后，相对于原来的传播方向，发散程度减小（更靠近主光轴），而非必须会聚到一点。解题时需逐一分析选项，结合凸透镜的会聚作用判断对错。
【解析】
1. 分析选项A：凸透镜的本质是会聚透镜，对光线起会聚作用，而非发散作用，因此A错误。
2. 分析选项B：凸透镜对所有入射光线都有会聚作用，并非只对平行于主光轴的光线起会聚作用，B错误。
3. 分析选项C：判断透镜对光线的作用，要看光线经过透镜后与原光线的发散程度。本题中，点光源S发出的光线原本发散程度大，经过凸透镜后，光线的发散程度比原来小，因此凸透镜对光线起会聚作用，不是发散作用，C错误。
4. 分析选项D：S在凸透镜焦点内，发出的光线原本发散，经过凸透镜后，光线的发散程度相比原来减小，符合凸透镜的会聚作用，属于会聚现象，D正确。
【答案】
D
【知识点】
凸透镜的会聚作用、透镜对光线的作用判断
【点评】
本题考查对凸透镜会聚作用的理解，易错点在于混淆“会聚”的概念，误认为只有光线会聚到一点才是会聚，实际会聚是相对原光线的偏折效果，需结合光线的发散程度变化判断。
【难度系数】
0.5

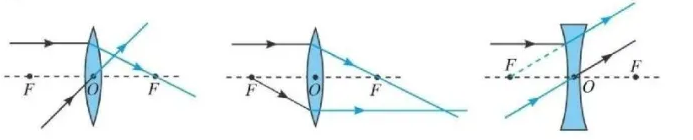

4. 根据已给出的光线完成题4图中透镜的光路图。
题4图
题4图
答案
4.
解析
【分析】
要完成透镜光路图，需掌握凸透镜和凹透镜的三条特殊光线折射规律：1. 凸透镜：①平行于主光轴的光线，折射后过另一侧焦点；②从焦点发出的光线，折射后平行于主光轴；③过光心的光线，传播方向不变。2. 凹透镜：①平行于主光轴的光线，折射后反向延长线过同侧焦点；②指向另一侧焦点的光线，折射后平行于主光轴；③过光心的光线，传播方向不变。根据各图入射光线，结合对应透镜规律即可画出折射光线。
【解析】
第一个图为凸透镜，平行于主光轴的入射光线经折射后过右侧焦点，过光心的光线传播方向不变，按此画出折射光线；第二个图为凸透镜，从左侧焦点发出的入射光线经折射后平行于主光轴，平行于主光轴的入射光线经折射后过右侧焦点，按此画出；第三个图为凹透镜，平行于主光轴的入射光线折射后反向延长线过左侧焦点，指向右侧焦点的入射光线折射后平行于主光轴，按此画出，与参考答案一致。
【答案】
【知识点】
透镜的光路图、凸透镜特殊光线、凹透镜特殊光线
【点评】
本题考查透镜特殊光线作图，属于基础题，牢记规律即可完成，是初中物理光学部分的基础考点。
【难度系数】
0.6
要完成透镜光路图，需掌握凸透镜和凹透镜的三条特殊光线折射规律：1. 凸透镜：①平行于主光轴的光线，折射后过另一侧焦点；②从焦点发出的光线，折射后平行于主光轴；③过光心的光线，传播方向不变。2. 凹透镜：①平行于主光轴的光线，折射后反向延长线过同侧焦点；②指向另一侧焦点的光线，折射后平行于主光轴；③过光心的光线，传播方向不变。根据各图入射光线，结合对应透镜规律即可画出折射光线。
【解析】
第一个图为凸透镜，平行于主光轴的入射光线经折射后过右侧焦点，过光心的光线传播方向不变，按此画出折射光线；第二个图为凸透镜，从左侧焦点发出的入射光线经折射后平行于主光轴，平行于主光轴的入射光线经折射后过右侧焦点，按此画出；第三个图为凹透镜，平行于主光轴的入射光线折射后反向延长线过左侧焦点，指向右侧焦点的入射光线折射后平行于主光轴，按此画出，与参考答案一致。
【答案】
【知识点】
透镜的光路图、凸透镜特殊光线、凹透镜特殊光线
【点评】
本题考查透镜特殊光线作图，属于基础题，牢记规律即可完成，是初中物理光学部分的基础考点。
【难度系数】
0.6
