6. 人们常用“井底之蛙”来形容眼界狭隘的人，试画出图2-7-5中井底的青蛙能看到的天空的范围。（设点A为青蛙的眼睛）
图2-7-5
图2-7-6
图2-7-7
图2-7-5
图2-7-6
图2-7-7
答案
6.
解析
【分析】要确定井底青蛙能看到的天空范围，需利用光在同种均匀介质中沿直线传播的原理：青蛙的眼睛在A点，只有沿直线传播的光线才能进入青蛙的眼睛，因此从A点出发，分别连接井口的左右两个边缘，这两条直线所夹的区域就是青蛙能看到的天空范围。
【解析】根据光的直线传播规律，青蛙在井底A处，只能接收到沿直线传播的光线，所以将A点与井口的左边缘、右边缘分别连接，这两条连线之间的天空区域即为青蛙能看到的范围，对应图形如参考答案所示。
【答案】
【知识点】光的直线传播
【点评】本题结合常见典故考查光的直线传播的应用，是光学部分的基础题目，核心是理解光沿直线传播的特点，难度不大。
【难度系数】0.3
【解析】根据光的直线传播规律，青蛙在井底A处，只能接收到沿直线传播的光线，所以将A点与井口的左边缘、右边缘分别连接，这两条连线之间的天空区域即为青蛙能看到的范围，对应图形如参考答案所示。
【答案】
【知识点】光的直线传播
【点评】本题结合常见典故考查光的直线传播的应用，是光学部分的基础题目，核心是理解光沿直线传播的特点，难度不大。
【难度系数】0.3
7. 如图2-7-6，根据入射光线AO画出反射光线OB，并标出反射角及其大小。
答案
7.
解析
【分析】
要完成该作图，需依据光的反射定律：反射光线、入射光线分居法线两侧，反射角等于入射角。首先确定入射角大小，再根据反射角与入射角相等的规律画出反射光线并标注反射角。
【解析】
1. 确定法线：图中已给出垂直于镜面的法线。
2. 计算入射角：入射光线AO与镜面的夹角为30°，法线与镜面垂直，因此入射角 = 90°−30°=60°。
3. 确定反射角与反射光线：根据光的反射定律，反射角等于入射角，故反射角为60°；反射光线在法线另一侧，与法线的夹角为60°，据此画出反射光线OB，并标注反射角为60°。
【答案】
【知识点】
光的反射定律，反射角
【点评】
本题考查光的反射定律的基础应用，属于常见的光学作图题，需准确理解入射角、反射角的定义，牢记反射角等于入射角的规律即可完成作图。
【难度系数】
0.7
要完成该作图，需依据光的反射定律：反射光线、入射光线分居法线两侧，反射角等于入射角。首先确定入射角大小，再根据反射角与入射角相等的规律画出反射光线并标注反射角。
【解析】
1. 确定法线：图中已给出垂直于镜面的法线。
2. 计算入射角：入射光线AO与镜面的夹角为30°，法线与镜面垂直，因此入射角 = 90°−30°=60°。
3. 确定反射角与反射光线：根据光的反射定律，反射角等于入射角，故反射角为60°；反射光线在法线另一侧，与法线的夹角为60°，据此画出反射光线OB，并标注反射角为60°。
【答案】
【知识点】
光的反射定律，反射角
【点评】
本题考查光的反射定律的基础应用，属于常见的光学作图题，需准确理解入射角、反射角的定义，牢记反射角等于入射角的规律即可完成作图。
【难度系数】
0.7
8. 如图2-7-7，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。
答案
8.
解析
【分析】要确定B薄板右侧地面被照亮的区域，需结合平面镜成像规律和光的反射定律，找到两条边界光线：一是刚好不被B遮挡的反射光线，二是平面镜能反射的最右侧光线，两条光线与地面的交点之间即为照亮区域。
【解析】1. 根据平面镜成像特点，作出点光源A关于平面镜的虚像A'（像与物关于镜面对称）；2. 连接A'与B的顶端，交平面镜于点C，延长A'C交地面于点E，此为照亮区域的左边界（对应光线A→C→E）；3. 连接A与平面镜的右边缘点D，依据光的反射定律作出反射光线DF，交地面于点F，此为照亮区域的右边界；最终B右侧地面被照亮区域为EF段，光路图包含上述两条边界光线及辅助线A'。
【答案】
【知识点】平面镜成像、光的反射定律
【点评】本题考查光学作图的综合应用，核心是利用像确定反射光线的边界，需掌握平面镜成像的画法和反射光线的绘制方法，属于光学基础题型。
【难度系数】0.5
【解析】1. 根据平面镜成像特点，作出点光源A关于平面镜的虚像A'（像与物关于镜面对称）；2. 连接A'与B的顶端，交平面镜于点C，延长A'C交地面于点E，此为照亮区域的左边界（对应光线A→C→E）；3. 连接A与平面镜的右边缘点D，依据光的反射定律作出反射光线DF，交地面于点F，此为照亮区域的右边界；最终B右侧地面被照亮区域为EF段，光路图包含上述两条边界光线及辅助线A'。
【答案】
【知识点】平面镜成像、光的反射定律
【点评】本题考查光学作图的综合应用，核心是利用像确定反射光线的边界，需掌握平面镜成像的画法和反射光线的绘制方法，属于光学基础题型。
【难度系数】0.5

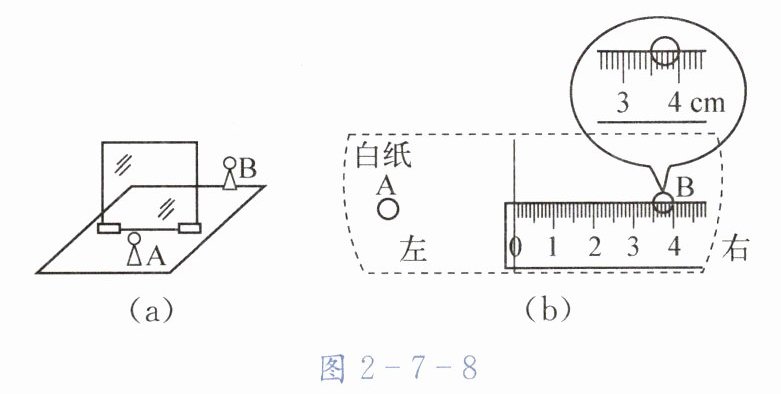

9. 小明和小华在做“探究平面镜成像的特点”的实验时，所用的实验器材有：单面镀膜的玻璃板、支架、两个相同的跳棋、白纸和刻度尺。实验装置如图2-7-8(a)所示。
（1）在白纸上画一条直线，将玻璃板竖直立在白纸上，使玻璃板
（2）在白纸上沿跳棋A和B的边缘画圆，测出物距u和像距v的值如表所示。
① 如图2-7-8(b)，第①次实验测量的物距是A的右端到直线的距离，则像距v=
② 该同学发现三次实验的像距都要比物距略大些，原因是：
A. 玻璃板有厚度
B. 用刻度尺测量物距时存在错误
C. 像和物的标记点不对应
D. 玻璃板没有竖直放置
（1）在白纸上画一条直线，将玻璃板竖直立在白纸上，使玻璃板
有膜
（有膜/无膜）那一面的下边线与直线重合。在同样的实验环境下，用镀膜玻璃板实验比用普通玻璃板实验成像更清楚，主要原因是：镀膜增强了对光的反射
。选用玻璃板代替平面镜进行实验的目的是便于确定像的位置
。（2）在白纸上沿跳棋A和B的边缘画圆，测出物距u和像距v的值如表所示。
① 如图2-7-8(b)，第①次实验测量的物距是A的右端到直线的距离，则像距v=
3.50
cm。② 该同学发现三次实验的像距都要比物距略大些，原因是：
A
（只有一个正确选项，将正确选项填在横线上）。A. 玻璃板有厚度
B. 用刻度尺测量物距时存在错误
C. 像和物的标记点不对应
D. 玻璃板没有竖直放置
答案
9. (1) 有膜 镀膜增强了对光的反射 便于确定像的位置 (2) ① 3.50 ② A
解析
【分析】
本题是探究平面镜成像特点的实验题，需结合实验操作原理、器材作用、刻度尺读数及误差分析来解题：
1. 第(1)问：镀膜玻璃板反射能力更强，需让有膜侧与白纸上的直线重合以保证成像清晰；镀膜增强光的反射，使成像比普通玻璃板清楚；玻璃板透光，能同时观察到像和后方物体，便于确定像的位置。
2. 第(2)问：①刻度尺读数需看分度值，图中刻度尺分度值为1mm，据此读取B点对应的刻度；②像距略大于物距的误差源于玻璃板厚度，其两个表面均反射成像，导致测量的像距偏大。
【解析】
(1) 实验中，单面镀膜玻璃板的反射效果更好，因此需使玻璃板有膜那一面的下边线与白纸上的直线重合；镀膜增强了对光的反射，所以用镀膜玻璃板成像比普通玻璃板更清楚；选用玻璃板代替平面镜，是因为玻璃板既能反射成像，又能透光看到另一侧的物体，便于确定像的位置。
(2) ① 图(b)中刻度尺的分度值为1mm，B点对应的刻度为3.50cm，因此像距v=3.50cm；② 玻璃板有一定厚度，其两个表面均可反射成像，测量物距时是A到玻璃板前表面的距离，而测量像距时，实际像由玻璃板后表面反射形成，导致测得的像距略大于物距，故选A。
【答案】
(1) 有膜；镀膜增强了对光的反射；便于确定像的位置 (2) ① 3.50 ② A
【知识点】
平面镜成像特点；实验器材选择；刻度尺读数
【点评】
本题考查平面镜成像实验的核心操作、器材作用及误差分析，是实验探究的基础题型，需掌握实验原理和注意事项。
【难度系数】
0.5
本题是探究平面镜成像特点的实验题，需结合实验操作原理、器材作用、刻度尺读数及误差分析来解题：
1. 第(1)问：镀膜玻璃板反射能力更强，需让有膜侧与白纸上的直线重合以保证成像清晰；镀膜增强光的反射，使成像比普通玻璃板清楚；玻璃板透光，能同时观察到像和后方物体，便于确定像的位置。
2. 第(2)问：①刻度尺读数需看分度值，图中刻度尺分度值为1mm，据此读取B点对应的刻度；②像距略大于物距的误差源于玻璃板厚度，其两个表面均反射成像，导致测量的像距偏大。
【解析】
(1) 实验中，单面镀膜玻璃板的反射效果更好，因此需使玻璃板有膜那一面的下边线与白纸上的直线重合；镀膜增强了对光的反射，所以用镀膜玻璃板成像比普通玻璃板更清楚；选用玻璃板代替平面镜，是因为玻璃板既能反射成像，又能透光看到另一侧的物体，便于确定像的位置。
(2) ① 图(b)中刻度尺的分度值为1mm，B点对应的刻度为3.50cm，因此像距v=3.50cm；② 玻璃板有一定厚度，其两个表面均可反射成像，测量物距时是A到玻璃板前表面的距离，而测量像距时，实际像由玻璃板后表面反射形成，导致测得的像距略大于物距，故选A。
【答案】
(1) 有膜；镀膜增强了对光的反射；便于确定像的位置 (2) ① 3.50 ② A
【知识点】
平面镜成像特点；实验器材选择；刻度尺读数
【点评】
本题考查平面镜成像实验的核心操作、器材作用及误差分析，是实验探究的基础题型，需掌握实验原理和注意事项。
【难度系数】
0.5
