5. 小辉同学探究凸透镜成像的规律的实验装置如图所示。

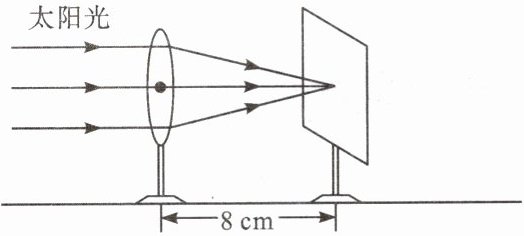

(1)他先将凸透镜正对着太阳光,并移动光屏,直到太阳光在光屏上会聚成一点(如图),则该凸透镜的焦距为cm。
(2)当他把点燃的蜡烛放在距此凸透镜10 cm处时,移动光屏,可在光屏上得到一个倒立、(选填“缩小”或“放大”)的实像,生活中的(选填“放大镜”或“投影仪”)就是利用这个原理制成的。
(3)当蜡烛逐渐远离凸透镜时,烛焰所成的实像将(选填“变小”或“变大”)。

5.(1)8
(2)放大 投影仪
(3)变小

【分析】
本题考查凸透镜焦距的测量及成像规律的应用。解题思路：(1)平行于主光轴的太阳光经凸透镜后会聚到焦点，焦点到凸透镜光心的距离为焦距，据此确定焦距；(2)结合焦距判断物距与焦距的关系，依据凸透镜成像规律确定像的性质及对应的应用；(3)根据凸透镜成实像时“物远像近像变小”的规律判断像的变化。
【解析】
(1) 平行于主光轴的光线经凸透镜折射后会聚在主光轴上的焦点，焦点到凸透镜光心的距离是焦距。由图可知，焦点与凸透镜的距离为8cm，因此该凸透镜的焦距为8cm。
(2) 已知焦距f=8cm，当蜡烛距凸透镜10cm时，物距u=10cm，满足f＜u＜2f（8cm＜10cm＜16cm），根据凸透镜成像规律，此时成倒立、放大的实像，生活中的投影仪就是利用这一原理制成的。
(3) 凸透镜成实像时，物距越大，像距越小，像越小。当蜡烛逐渐远离凸透镜时，物距变大，烛焰所成的实像将变小。
【答案】
(1)8；(2)放大；投影仪；(3)变小
【知识点】
凸透镜焦距；凸透镜成像规律；凸透镜成像应用
【点评】
本题是凸透镜核心知识点的常规基础题，主要考查学生对焦距测量方法、成像规律及应用的掌握，属于初中物理光学部分的必掌握题型，难度适中。
【难度系数】
0.7

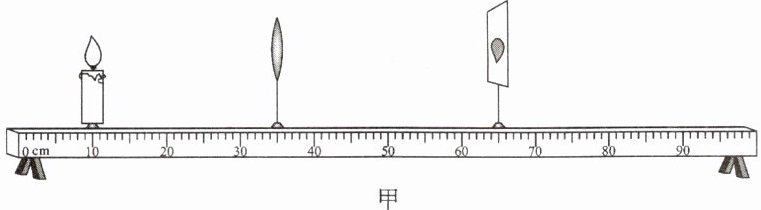

6. 探究凸透镜成像的规律的实验装置如图甲所示，请根据图回答下列问题。

(1)实验前，先调节、凸透镜、光屏，使它们的中心高度相同。
(2)如图甲所示，此时光屏上恰好得到清晰的像，这是一个（选填“放大”“等大”或“缩小”）的像，这是（选填“照相机”“投影仪”或“放大镜”）的成像原理。
(3)保持蜡烛和光屏的位置不变，若想再次在光屏上呈现清晰的像，还可将凸透镜放在光具座上cm刻度线处。
(4)由于蜡烛不断地燃烧变短，于是小明将光屏向（选填“上”或“下”）移动，使烛焰的像仍在光屏中央。紧接着，他又将蜡烛远离凸透镜，将光屏（选填“靠近”或“远离”）凸透镜才能在光屏上再次呈现清晰的像。

(5)如图乙所示，将蜡烛放在凸透镜的焦距以内，在透镜另一侧可以看到烛焰放大的像，若将一个不透明的光屏放在虚线处，此时人眼（选填“能”或“不能”）看到烛焰的像。

6.(1)烛焰
(2)放大 投影仪
(3)40
(4)上 靠近
(5)能

【分析】
本题围绕凸透镜成像规律的实验展开，需结合实验操作要求、成像规律、光路可逆及虚像特点逐一分析：
1. 实验前需调节烛焰、凸透镜、光屏中心在同一高度，保证像成在光屏中央；
2. 根据物距和像距的关系判断成像特点及应用；
3. 利用光路可逆原理，蜡烛和光屏位置不变时，互换物距和像距即可再次成像；
4. 蜡烛变短导致像移动，需根据过光心光线的特点调整光屏；物距变化时，遵循“物远像近像变小”的规律；
5. 虚像由折射光线反向延长线形成，不透明光屏不影响人眼观察虚像。
【解析】
(1) 实验前，为使像成在光屏中央，需调节烛焰、凸透镜、光屏的中心高度相同，故填烛焰；
(2) 图甲中，物距小于像距，根据凸透镜成像规律，当f＜u＜2f时，成倒立、放大的实像，应用为投影仪，故填放大、投影仪；
(3) 根据光路可逆原理，保持蜡烛和光屏位置不变，移动凸透镜使新物距等于原像距，新像距等于原物距，即可再次成清晰的像，结合题意，凸透镜应放在40cm刻度线处；
(4) 蜡烛燃烧变短，烛焰向下移动，过光心的光线传播方向不变，像向上移动，故光屏向上移动；蜡烛远离凸透镜，物距增大，根据“物远像近像变小”，需将光屏靠近凸透镜才能再次成像；
(5) 蜡烛在焦距以内成虚像，虚像是折射光线反向延长线会聚形成的，不透明光屏仅挡住实际光线，人眼在透镜另一侧仍能看到虚像，故填能。
【答案】
6.(1)烛焰
(2)放大 投影仪
(3)40
(4)上 靠近
(5)能
【知识点】
凸透镜成像规律，实验操作，光路可逆
【点评】
本题考查凸透镜成像规律实验的核心知识点，涵盖实验调节、成像应用、光路可逆及动态变化，是光学部分的基础重点题，需熟练掌握成像规律并灵活运用。
【难度系数】
0.6

7. 小武同学利用凸透镜、F形LED光源、光屏、光具座等器材探究凸透镜成像的规律。

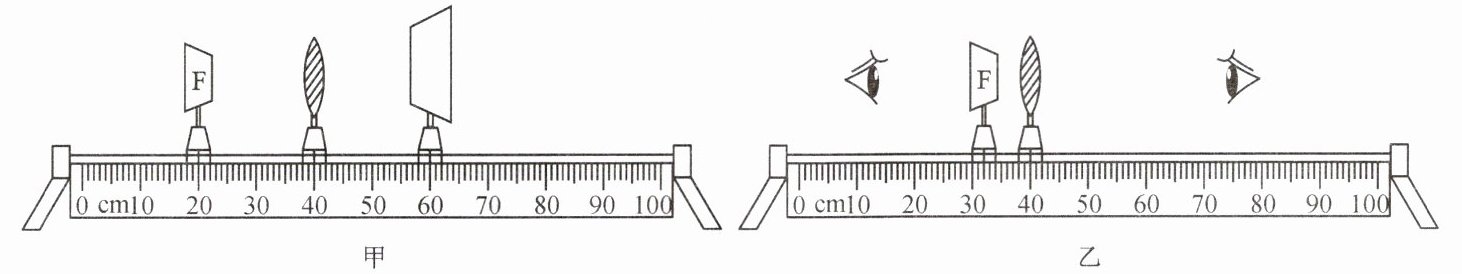

(1) 小武利用图中器材进行实验时，将光源、凸透镜和光屏依次放在光具座上，还应调整它们的中心在。如图甲所示，在光具座上调整F形LED光源、凸透镜和光屏的位置，此时光屏上成清晰等大的像（像未画出），由此可知该凸透镜焦距为cm。
(2) 保持凸透镜不动，将F形LED光源放置在光具座25 cm刻度线处，向右移动光屏，使光屏上呈现清晰的像，像的性质为倒立、（选填“放大”“缩小”或“等大”）的实像。此时凸透镜成像的性质在生活中的应用为（选填“照相机”“投影仪”或“放大镜”）。
(3) 实验中发现成实像时，物距越大，像越。
(4) 当光屏上承接到清晰的像时，小武用不透光的物体挡住凸透镜的上半部分，此时光屏上像的变化情况是。
A. 像的大小、形状不变，像的亮度变暗
B. 像的上半部分消失
C. 像的下半部分消失
D. 像缩小一半
(5) 如图乙所示，能够观察到F形LED光源所成虚像的是（选填“左”或“右”）侧的眼睛。

7.(1)同一高度 10.0
(2)放大 投影仪
(3)小
(4)A
(5)右

【分析】
进行凸透镜成像实验时，需先调整各元件中心在同一高度保证像成在光屏中央；利用等大实像时物距等于2倍焦距计算焦距；再根据物距与焦距的关系判断成像性质，结合成像规律分析像的大小变化、凸透镜遮挡后的像的变化，以及虚像的观察位置。
【解析】
(1) 实验时，调整光源、凸透镜和光屏的中心在同一高度，使像成在光屏的中央；图甲中，光源在20.0cm刻度处，凸透镜在40.0cm刻度处，物距u=40.0cm-20.0cm=20.0cm，此时成清晰等大的实像，根据凸透镜成像规律，当u=2f时成等大实像，故2f=20.0cm，得f=10.0cm。
(2) 光源在25cm刻度处，物距u'=40.0cm-25cm=15cm，满足f＜u'＜2f，此时成倒立、放大的实像，生活中投影仪利用该成像原理。
(3) 根据凸透镜成像规律，成实像时，物距越大，像距越小，像越小。
(4) 挡住凸透镜上半部分，凸透镜下半部分仍能折射光线，成完整的像，像的大小、形状不变，但折射光线减少，像的亮度变暗，故选A。
(5) 凸透镜成虚像时，像与物体在透镜同侧，眼睛需在透镜的另一侧（右侧）观察，因此右侧的眼睛能看到F形光源的虚像。
【答案】
(1)同一高度；10.0 (2)放大；投影仪 (3)小 (4)A (5)右
【知识点】
凸透镜成像规律；实像与虚像；凸透镜成像应用
【点评】
本题围绕凸透镜成像实验展开，考查实验操作、焦距计算、成像性质判断、像的变化分析等基础内容，需熟练掌握凸透镜成像的核心规律。
【难度系数】
0.6
