7[偏难]蜡烛的烛焰S、某光学元件K和光屏P在光具座上的位置如图所示，它们的中心在同一水平直线上。此时光屏上可观察到烛焰清晰的像（像未画出），下列说法中正确的是（
A.若K是中间有小孔的纸板并将光屏向右移动少许，光屏上的像将变模糊
B.若K是凸透镜，则它的焦距满足$f＞15.0\ \mathrm{cm}$
C.只需水平移动S、K或P中的一个，即可判断K是否为中间有小孔的纸板
D.若K是凸透镜并移至35.0 cm刻度线处，光屏上将得到清晰、缩小的像
C
）A.若K是中间有小孔的纸板并将光屏向右移动少许，光屏上的像将变模糊
B.若K是凸透镜，则它的焦距满足$f＞15.0\ \mathrm{cm}$
C.只需水平移动S、K或P中的一个，即可判断K是否为中间有小孔的纸板
D.若K是凸透镜并移至35.0 cm刻度线处，光屏上将得到清晰、缩小的像
答案
7.C
【解析】小孔成像中将光屏向右移动少许,光屏上的像变大,不会模糊,故A错误;由图可知,物距大于像距,则光屏上成的像是清晰、倒立、缩小的实像,u = 50.0 cm-20.0 cm= 30.0 cm＞2f,解得f＜15.0 cm,v = 65.0 cm-50.0 cm = 15.0 cm,f＜15.0 cm ＜ 2f,解得7.5 cm＜f＜15.0 cm,综上可得7.5 cm ＜ f ＜ 15.0 cm,故B错误;如果水平移动S、K或P中的一个,若K为中间有小孔的纸板,则光屏上成的像只有大小会发生变化,若K为凸透镜,则光屏上成的像的大小、清晰度都会发生变化,故C正确;若K是凸透镜并移至35.0 cm刻度线处,则u' = 35.0 cm-20.0 cm= 15.0 cm,v' = 65.0 cm-35.0 cm = 30.0 cm,在光的折射中,光路可逆,所以此时光屏上会成清晰的像,又因为此时f＜u'＜2f,所以光屏上成的是倒立、放大的实像,故D错误。
【解析】小孔成像中将光屏向右移动少许,光屏上的像变大,不会模糊,故A错误;由图可知,物距大于像距,则光屏上成的像是清晰、倒立、缩小的实像,u = 50.0 cm-20.0 cm= 30.0 cm＞2f,解得f＜15.0 cm,v = 65.0 cm-50.0 cm = 15.0 cm,f＜15.0 cm ＜ 2f,解得7.5 cm＜f＜15.0 cm,综上可得7.5 cm ＜ f ＜ 15.0 cm,故B错误;如果水平移动S、K或P中的一个,若K为中间有小孔的纸板,则光屏上成的像只有大小会发生变化,若K为凸透镜,则光屏上成的像的大小、清晰度都会发生变化,故C正确;若K是凸透镜并移至35.0 cm刻度线处,则u' = 35.0 cm-20.0 cm= 15.0 cm,v' = 65.0 cm-35.0 cm = 30.0 cm,在光的折射中,光路可逆,所以此时光屏上会成清晰的像,又因为此时f＜u'＜2f,所以光屏上成的是倒立、放大的实像,故D错误。
解析
【分析】本题需结合小孔成像和凸透镜成像的规律，对每个选项逐一分析判断。先确定图中物距、像距的数值，再根据两种光学元件的成像特点，分析各选项说法是否正确。
【解析】A选项：若K是中间有小孔的纸板，属于小孔成像，小孔成像时，光屏位置改变，像的大小变化但始终清晰，不会变模糊，故A错误；
B选项：若K是凸透镜，由图得物距$u=50.0\ \mathrm{cm}-20.0\ \mathrm{cm}=30.0\ \mathrm{cm}$，像距$v=65.0\ \mathrm{cm}-50.0\ \mathrm{cm}=15.0\ \mathrm{cm}$。此时光屏成清晰像，因$u＞v$，成倒立缩小实像，满足$u＞2f$、$f＜v＜2f$，代入得：$30\ \mathrm{cm}＞2f→f＜15\ \mathrm{cm}$，且$f＜15\ \mathrm{cm}＜2f→7.5\ \mathrm{cm}＜f＜15\ \mathrm{cm}$，故焦距范围是$7.5\ \mathrm{cm}＜f＜15\ \mathrm{cm}$，B选项说$f＞15.0\ \mathrm{cm}$错误；
C选项：判断K是否为小孔纸板，只需水平移动S、K或P中的一个：若为小孔，移动时光屏上像仅大小变化，始终清晰；若为凸透镜，移动时像的清晰度会变化，故可通过移动一个元件判断，C正确；
D选项：若K是凸透镜移至35.0 cm刻度处，此时物距$u'=35.0\ \mathrm{cm}-20.0\ \mathrm{cm}=15.0\ \mathrm{cm}$，像距$v'=65.0\ \mathrm{cm}-35.0\ \mathrm{cm}=30.0\ \mathrm{cm}$，根据光路可逆，此时成倒立放大的实像（因$7.5\ \mathrm{cm}＜f＜15\ \mathrm{cm}$，$u'=15\ \mathrm{cm}$在$f$与$2f$之间），不是缩小的像，故D错误。
【答案】C
【知识点】小孔成像、凸透镜成像规律
【点评】本题综合考查两种光学元件的成像规律，需准确区分小孔成像与凸透镜成像的特点，对知识应用能力要求较高，属于中等偏难题目。
【难度系数】0.5
【解析】A选项：若K是中间有小孔的纸板，属于小孔成像，小孔成像时，光屏位置改变，像的大小变化但始终清晰，不会变模糊，故A错误；
B选项：若K是凸透镜，由图得物距$u=50.0\ \mathrm{cm}-20.0\ \mathrm{cm}=30.0\ \mathrm{cm}$，像距$v=65.0\ \mathrm{cm}-50.0\ \mathrm{cm}=15.0\ \mathrm{cm}$。此时光屏成清晰像，因$u＞v$，成倒立缩小实像，满足$u＞2f$、$f＜v＜2f$，代入得：$30\ \mathrm{cm}＞2f→f＜15\ \mathrm{cm}$，且$f＜15\ \mathrm{cm}＜2f→7.5\ \mathrm{cm}＜f＜15\ \mathrm{cm}$，故焦距范围是$7.5\ \mathrm{cm}＜f＜15\ \mathrm{cm}$，B选项说$f＞15.0\ \mathrm{cm}$错误；
C选项：判断K是否为小孔纸板，只需水平移动S、K或P中的一个：若为小孔，移动时光屏上像仅大小变化，始终清晰；若为凸透镜，移动时像的清晰度会变化，故可通过移动一个元件判断，C正确；
D选项：若K是凸透镜移至35.0 cm刻度处，此时物距$u'=35.0\ \mathrm{cm}-20.0\ \mathrm{cm}=15.0\ \mathrm{cm}$，像距$v'=65.0\ \mathrm{cm}-35.0\ \mathrm{cm}=30.0\ \mathrm{cm}$，根据光路可逆，此时成倒立放大的实像（因$7.5\ \mathrm{cm}＜f＜15\ \mathrm{cm}$，$u'=15\ \mathrm{cm}$在$f$与$2f$之间），不是缩小的像，故D错误。
【答案】C
【知识点】小孔成像、凸透镜成像规律
【点评】本题综合考查两种光学元件的成像规律，需准确区分小孔成像与凸透镜成像的特点，对知识应用能力要求较高，属于中等偏难题目。
【难度系数】0.5

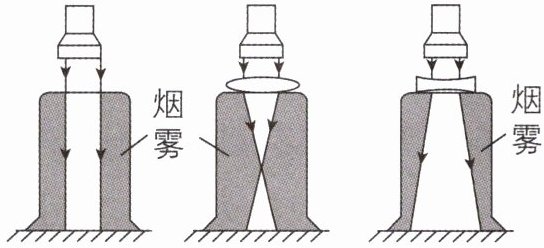

8[2026黑龙江哈尔滨期中]如图是“探究透镜对光的作用”实验过程:取三个相同的大烧杯,里面充以烟雾,倒扣在桌上,有的杯底放有凸透镜或凹透镜,用手电筒向下照射,从实验现象中可得出的结论是:光从空气射入透镜时凸透镜对光有
会聚
作用;凹透镜对光有发散
作用。答案
8.会聚 发散
【解析】中间图中的透镜中间厚、边缘薄,是凸透镜;对比左边、中间两图,光线不经过透镜时沿直线传播,经凸透镜之后,光束先变窄后变宽,说明凸透镜对光线有会聚作用。右边图中的透镜中间薄、边缘厚,是凹透镜;对比左边、右边两图,光线不经过透镜时沿直线传播,经凹透镜之后,光束变宽,说明凹透镜对光线有发散作用。
【解析】中间图中的透镜中间厚、边缘薄,是凸透镜;对比左边、中间两图,光线不经过透镜时沿直线传播,经凸透镜之后,光束先变窄后变宽,说明凸透镜对光线有会聚作用。右边图中的透镜中间薄、边缘厚,是凹透镜;对比左边、右边两图,光线不经过透镜时沿直线传播,经凹透镜之后,光束变宽,说明凹透镜对光线有发散作用。
解析
【分析】
本题通过对比三个实验中光线的传播路径，探究透镜对光的作用。首先观察左侧无透镜时光线沿直线传播，中间凸透镜使光线向中间靠拢，右侧凹透镜使光线向外散开，据此判断两种透镜对光的作用。
【解析】
观察三个实验图：左侧图中，未放置透镜时，手电筒的光线沿直线传播；中间图中，杯底放置的是中间厚、边缘薄的凸透镜，光线经过凸透镜后，传播方向向中间偏折，光束变窄，说明凸透镜对光有会聚作用；右侧图中，杯底放置的是中间薄、边缘厚的凹透镜，光线经过凹透镜后，传播方向向外偏折，光束变宽，说明凹透镜对光有发散作用。
【答案】
会聚；发散
【知识点】
透镜对光的作用，凸透镜，凹透镜
【点评】
本题利用直观的实验现象考查透镜对光的作用，属于光学基础题，学生通过观察光线的变化即可得出结论，注重实验现象的分析能力。
【难度系数】
0.7
本题通过对比三个实验中光线的传播路径，探究透镜对光的作用。首先观察左侧无透镜时光线沿直线传播，中间凸透镜使光线向中间靠拢，右侧凹透镜使光线向外散开，据此判断两种透镜对光的作用。
【解析】
观察三个实验图：左侧图中，未放置透镜时，手电筒的光线沿直线传播；中间图中，杯底放置的是中间厚、边缘薄的凸透镜，光线经过凸透镜后，传播方向向中间偏折，光束变窄，说明凸透镜对光有会聚作用；右侧图中，杯底放置的是中间薄、边缘厚的凹透镜，光线经过凹透镜后，传播方向向外偏折，光束变宽，说明凹透镜对光有发散作用。
【答案】
会聚；发散
【知识点】
透镜对光的作用，凸透镜，凹透镜
【点评】
本题利用直观的实验现象考查透镜对光的作用，属于光学基础题，学生通过观察光线的变化即可得出结论，注重实验现象的分析能力。
【难度系数】
0.7

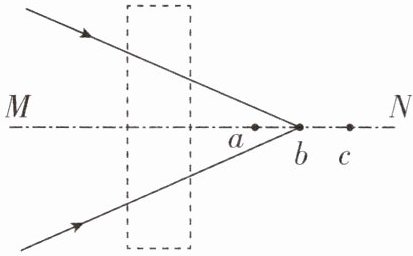

9[中]如图所示,光会聚于MN上的b点,在虚线区域内放甲透镜后,光会聚于主光轴MN上的c点;在虚线区域内换乙透镜后,光会聚于主光轴MN上的a点。现在小明想进一步探究凸透镜成像的特点,应选择
乙
(填“甲”或“乙”)透镜进行探究。小明选择好透镜后在光具座上进行实验,当物体距离透镜8 cm时,在透镜另一侧光屏上成清晰、放大的实像;若保持物体与光屏的位置不变,把透镜向光屏方向移动2 cm,在光屏上又成清晰、缩小的实像。当物体距离透镜4 cm时,成虚
(填“虚”或“实”)像,在照相机、放大镜和投影仪中,成像情况与此类似的是放大镜
。答案
9.乙 虚 放大镜
【解析】由图可知,光沿直线传播时会聚到b点,经过甲透镜后会聚到c点,说明甲透镜对光线有发散作用,是凹透镜;经过乙透镜后会聚到a点,说明乙透镜对光线有会聚作用,是凸透镜,所以应选择乙透镜进行探究。当物体距离透镜8 cm时,在透镜另一侧光屏上成清晰、放大的实像,所以f＜ 8 cm＜2f,解得4 cm＜f＜8 cm;若保持物体与光屏的位置不变,把透镜向光屏方向移动2 cm,此时物距为10 cm,光屏上又成清晰、缩小的实像,所以10 cm＞2f,解得f＜5 cm,综上可知4 cm＜f＜5 cm;当物体距离透镜4 cm时,物距小于一倍焦距,成正立、放大的虚像,放大镜是根据此原理工作的。
【解析】由图可知,光沿直线传播时会聚到b点,经过甲透镜后会聚到c点,说明甲透镜对光线有发散作用,是凹透镜;经过乙透镜后会聚到a点,说明乙透镜对光线有会聚作用,是凸透镜,所以应选择乙透镜进行探究。当物体距离透镜8 cm时,在透镜另一侧光屏上成清晰、放大的实像,所以f＜ 8 cm＜2f,解得4 cm＜f＜8 cm;若保持物体与光屏的位置不变,把透镜向光屏方向移动2 cm,此时物距为10 cm,光屏上又成清晰、缩小的实像,所以10 cm＞2f,解得f＜5 cm,综上可知4 cm＜f＜5 cm;当物体距离透镜4 cm时,物距小于一倍焦距,成正立、放大的虚像,放大镜是根据此原理工作的。
解析
【分析】
首先根据光线经过透镜后的会聚位置变化，判断透镜对光线的作用，确定甲、乙透镜的类型；再结合凸透镜成像规律，通过两次成像的物距条件计算出透镜的焦距范围，最后根据物距与焦距的关系判断成像性质及对应的应用。
【解析】
1. 判断透镜类型：
未放透镜时，光线会聚于b点；放入甲透镜后，光线会聚于更远的c点，说明甲透镜对光线有发散作用，是凹透镜；放入乙透镜后，光线会聚于更近的a点，说明乙透镜对光线有会聚作用，是凸透镜，因此应选择乙透镜探究凸透镜成像特点。
2. 计算凸透镜焦距范围：
当物距$ u_1 = 8\ \mathrm{cm} $时，成清晰放大的实像，根据凸透镜成像规律，此时满足$ f ＜ u_1 ＜ 2f $，即$ f ＜ 8\ \mathrm{cm} ＜ 2f $，解得$ 4\ \mathrm{cm} ＜ f ＜ 8\ \mathrm{cm} $。
移动透镜后，物距变为$ u_2 = 8\ \mathrm{cm} + 2\ \mathrm{cm} = 10\ \mathrm{cm} $，此时成清晰缩小的实像，满足$ u_2 ＞ 2f $，即$ 10\ \mathrm{cm} ＞ 2f $，解得$ f ＜ 5\ \mathrm{cm} $。
综上，焦距范围为$ 4\ \mathrm{cm} ＜ f ＜ 5\ \mathrm{cm} $。
3. 判断物距4cm时的成像：
当物体距离透镜4cm时，物距$ u = 4\ \mathrm{cm} ＜ f $，根据凸透镜成像规律，此时成正立、放大的虚像，放大镜就是利用该原理工作的。
【答案】
乙；虚；放大镜
【知识点】
透镜对光线的作用；凸透镜成像规律
【点评】
本题结合透镜类型判断和凸透镜成像规律，需要掌握会聚/发散透镜的判断方法，以及利用成像条件计算焦距的技巧，是光学部分的典型综合题。
【难度系数】
0.5
首先根据光线经过透镜后的会聚位置变化，判断透镜对光线的作用，确定甲、乙透镜的类型；再结合凸透镜成像规律，通过两次成像的物距条件计算出透镜的焦距范围，最后根据物距与焦距的关系判断成像性质及对应的应用。
【解析】
1. 判断透镜类型：
未放透镜时，光线会聚于b点；放入甲透镜后，光线会聚于更远的c点，说明甲透镜对光线有发散作用，是凹透镜；放入乙透镜后，光线会聚于更近的a点，说明乙透镜对光线有会聚作用，是凸透镜，因此应选择乙透镜探究凸透镜成像特点。
2. 计算凸透镜焦距范围：
当物距$ u_1 = 8\ \mathrm{cm} $时，成清晰放大的实像，根据凸透镜成像规律，此时满足$ f ＜ u_1 ＜ 2f $，即$ f ＜ 8\ \mathrm{cm} ＜ 2f $，解得$ 4\ \mathrm{cm} ＜ f ＜ 8\ \mathrm{cm} $。
移动透镜后，物距变为$ u_2 = 8\ \mathrm{cm} + 2\ \mathrm{cm} = 10\ \mathrm{cm} $，此时成清晰缩小的实像，满足$ u_2 ＞ 2f $，即$ 10\ \mathrm{cm} ＞ 2f $，解得$ f ＜ 5\ \mathrm{cm} $。
综上，焦距范围为$ 4\ \mathrm{cm} ＜ f ＜ 5\ \mathrm{cm} $。
3. 判断物距4cm时的成像：
当物体距离透镜4cm时，物距$ u = 4\ \mathrm{cm} ＜ f $，根据凸透镜成像规律，此时成正立、放大的虚像，放大镜就是利用该原理工作的。
【答案】
乙；虚；放大镜
【知识点】
透镜对光线的作用；凸透镜成像规律
【点评】
本题结合透镜类型判断和凸透镜成像规律，需要掌握会聚/发散透镜的判断方法，以及利用成像条件计算焦距的技巧，是光学部分的典型综合题。
【难度系数】
0.5
10[中]如图所示，小明透过水滴状的透明胶囊观察积木，发现上面的数字“9”变成了“6”，与该成像原理相同的光学仪器有
照相机(答案不唯一)
；若想让“6”变大一些，可将积木与胶囊的距离减小
。答案
10.照相机(答案不唯一) 减小
【解析】由题图可知,积木上面的数字“9”变成了“6”,成的是倒立、缩小的实像,所以u＞ 2f,2f＞v＞f,照相机的成像原理与其相同。若想让“6”变大一些,根据凸透镜成实像时“物近像远像变大”的规律可知,可以适当减小物距,即减小积木与胶囊的距离。
【解析】由题图可知,积木上面的数字“9”变成了“6”,成的是倒立、缩小的实像,所以u＞ 2f,2f＞v＞f,照相机的成像原理与其相同。若想让“6”变大一些,根据凸透镜成实像时“物近像远像变大”的规律可知,可以适当减小物距,即减小积木与胶囊的距离。
解析
【分析】
首先，水滴状的透明胶囊相当于凸透镜，观察到数字“9”变成“6”，说明成的是倒立、缩小的实像。回忆凸透镜成像规律，当物距大于2倍焦距时，成倒立、缩小的实像，这一成像特点对应照相机的工作原理。若要让像变大，根据凸透镜成实像时“物近像远像变大”的规律，需要减小物距，也就是减小积木与胶囊的距离。
【解析】
1. 成像原理分析：胶囊相当于凸透镜，数字“9”经胶囊成倒立、缩小的实像，根据凸透镜成像规律，当物距$u＞2f$时，成倒立、缩小的实像，该原理应用于照相机等光学仪器。
2. 像的大小调节：凸透镜成实像时，遵循“物近像远像变大”的规律，要让“6”的像变大，需减小物距，即减小积木与胶囊的距离。
【答案】
照相机(答案不唯一)；减小
【知识点】
凸透镜成像规律、实像的应用
【点评】
本题结合生活中的透明胶囊实例，考查凸透镜成像规律的应用，需要学生掌握成像特点与光学仪器的对应关系，以及实像大小变化时物距的调节方法，属于中等难度的基础应用题。
【难度系数】
0.5
首先，水滴状的透明胶囊相当于凸透镜，观察到数字“9”变成“6”，说明成的是倒立、缩小的实像。回忆凸透镜成像规律，当物距大于2倍焦距时，成倒立、缩小的实像，这一成像特点对应照相机的工作原理。若要让像变大，根据凸透镜成实像时“物近像远像变大”的规律，需要减小物距，也就是减小积木与胶囊的距离。
【解析】
1. 成像原理分析：胶囊相当于凸透镜，数字“9”经胶囊成倒立、缩小的实像，根据凸透镜成像规律，当物距$u＞2f$时，成倒立、缩小的实像，该原理应用于照相机等光学仪器。
2. 像的大小调节：凸透镜成实像时，遵循“物近像远像变大”的规律，要让“6”的像变大，需减小物距，即减小积木与胶囊的距离。
【答案】
照相机(答案不唯一)；减小
【知识点】
凸透镜成像规律、实像的应用
【点评】
本题结合生活中的透明胶囊实例，考查凸透镜成像规律的应用，需要学生掌握成像特点与光学仪器的对应关系，以及实像大小变化时物距的调节方法，属于中等难度的基础应用题。
【难度系数】
0.5
三、作图题(每小题4分,共8分)

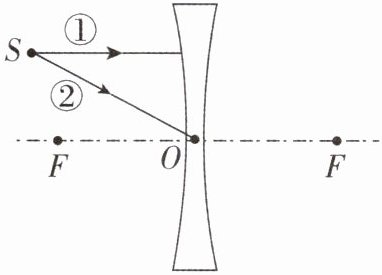

11[2024黑龙江大庆中考,中]如图所示,光源S发出的两条光线射向凹透镜,其中光线①平行于主光轴,光线②经过光心,画出它们经过凹透镜的折射光线。(需要保留必要的作图痕迹)
11[2024黑龙江大庆中考,中]如图所示,光源S发出的两条光线射向凹透镜,其中光线①平行于主光轴,光线②经过光心,画出它们经过凹透镜的折射光线。(需要保留必要的作图痕迹)
答案
11.如图所示
解析
【分析】
要完成凹透镜的折射光线作图，需牢记凹透镜的两条特殊光线规律：①平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过入射侧的虚焦点；②经过光心的光线传播方向不改变。据此分步处理两条光线，保留作图痕迹即可。
【解析】
1. 处理光线①：光线①平行于主光轴入射凹透镜，根据凹透镜折射规律，从光线①与凹透镜的交点出发，画一条向外发散的折射光线，使其反向延长线指向左侧的虚焦点F；
2. 处理光线②：光线②经过凹透镜的光心O，根据规律，该光线传播方向不变，直接沿原方向延长画出折射光线；
3. 保留光线与凹透镜交点的作图痕迹，完成作图。
【答案】
如图所示
【知识点】
凹透镜的特殊光线、光的折射
【点评】
本题考查凹透镜特殊光线的作图，需熟练掌握凹透镜对光线的作用规律，作图时要准确绘制折射光线，保留必要的作图痕迹。
【难度系数】
0.6
要完成凹透镜的折射光线作图，需牢记凹透镜的两条特殊光线规律：①平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过入射侧的虚焦点；②经过光心的光线传播方向不改变。据此分步处理两条光线，保留作图痕迹即可。
【解析】
1. 处理光线①：光线①平行于主光轴入射凹透镜，根据凹透镜折射规律，从光线①与凹透镜的交点出发，画一条向外发散的折射光线，使其反向延长线指向左侧的虚焦点F；
2. 处理光线②：光线②经过凹透镜的光心O，根据规律，该光线传播方向不变，直接沿原方向延长画出折射光线；
3. 保留光线与凹透镜交点的作图痕迹，完成作图。
【答案】
如图所示
【知识点】
凹透镜的特殊光线、光的折射
【点评】
本题考查凹透镜特殊光线的作图，需熟练掌握凹透镜对光线的作用规律，作图时要准确绘制折射光线，保留必要的作图痕迹。
【难度系数】
0.6

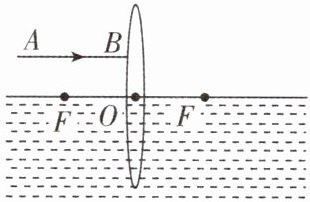

12[2026甘肃张掖期末,中]如图,凸透镜的主光轴与平静水面重合,F为凸透镜的焦点,入射光线AB平行于主光轴,请画出AB经过凸透镜后的折射光线和进入水中的折射光线。
答案
12.如图所示
【解析】平行于主光轴的入射光线AB经过凸透镜折射后,折射光线过凸透镜的右侧焦点F,由此画出经过凸透镜后的折射光线;光由空气斜射入水中时,折射光线向法线偏折,折射角小于入射角,过入射点(右侧焦点F)垂直于水面作出法线,根据折射角小于入射角,在水中法线的右侧作出折射光线。
解析
【分析】要完成该作图，需分两步进行：第一步，利用凸透镜的特殊光线规律，平行于主光轴的光线经凸透镜折射后过焦点，画出AB经凸透镜后的折射光线；第二步，该折射光线从空气斜射入水中时，根据光的折射定律，先作法线，再依据折射角与入射角的关系画出水中的折射光线。
【解析】1. 画凸透镜折射光线：入射光线AB平行于主光轴，根据凸透镜的光学性质，平行于主光轴的光线经凸透镜折射后，折射光线通过凸透镜的右侧焦点F，因此连接入射点B与右侧的F点，得到AB经过凸透镜后的折射光线；2. 画水中折射光线：上述折射光线与水面交于右侧的F点，过该交点作垂直于水面的法线（虚线）；光从空气斜射入水中时，折射角小于入射角，因此在法线的另一侧（水中），画出折射光线，使折射光线向法线偏折，且折射角小于入射角。
【答案】如图所示
【知识点】凸透镜的折射规律、光的折射定律
【点评】本题考查光学作图，需牢记凸透镜特殊光线规律和光的折射定律，步骤清晰，属于基础作图题。
【难度系数】0.6
【解析】1. 画凸透镜折射光线：入射光线AB平行于主光轴，根据凸透镜的光学性质，平行于主光轴的光线经凸透镜折射后，折射光线通过凸透镜的右侧焦点F，因此连接入射点B与右侧的F点，得到AB经过凸透镜后的折射光线；2. 画水中折射光线：上述折射光线与水面交于右侧的F点，过该交点作垂直于水面的法线（虚线）；光从空气斜射入水中时，折射角小于入射角，因此在法线的另一侧（水中），画出折射光线，使折射光线向法线偏折，且折射角小于入射角。
【答案】如图所示
【知识点】凸透镜的折射规律、光的折射定律
【点评】本题考查光学作图，需牢记凸透镜特殊光线规律和光的折射定律，步骤清晰，属于基础作图题。
【难度系数】0.6
