1 [2025河南中考]用干燥的毛皮分别摩擦两个由橡胶制成的气球，使两个气球均带电。将两气球靠近时，下图中能正确反映两气球所带电荷的种类和相互作用情况的是（
B
）答案
1.B 本题的解题逻辑链:从摩擦起电的原理出发,形成完整的逻辑推导链条。
1.摩擦起电原理:毛皮与橡胶制成的气球摩擦时,橡胶气球会从毛皮上获得电子,因此两气球均带负电荷(毛皮因失去电子带正电)(解题关键)。
2.电荷相互作用:两个气球带同种电荷(负电),根据“同种电荷相互排斥”的规律(解题依据),两气球会相互排斥。
1.摩擦起电原理:毛皮与橡胶制成的气球摩擦时,橡胶气球会从毛皮上获得电子,因此两气球均带负电荷(毛皮因失去电子带正电)(解题关键)。
2.电荷相互作用:两个气球带同种电荷(负电),根据“同种电荷相互排斥”的规律(解题依据),两气球会相互排斥。
解析
【分析】首先，根据摩擦起电的原理，毛皮与橡胶制成的气球摩擦时，橡胶气球会从毛皮上获得电子，因此两个气球均带负电荷；接着依据电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引，判断两个带同种电荷的气球应相互排斥，再逐一分析选项即可得出答案。
【解析】1. 摩擦起电分析：干燥的毛皮摩擦橡胶气球时，橡胶的原子核束缚电子的能力比毛皮强，会从毛皮上得到电子，因此两个被摩擦后的橡胶气球都带负电荷；2. 电荷作用规律：根据“同种电荷相互排斥”，两个带负电的气球会相互排斥；3. 选项判断：A选项中两个气球都带正电，且相互靠近（吸引），不符合同种电荷排斥的规律，错误；B选项中两个气球都带负电，且相互排斥，符合规律，正确；C选项中两个气球都带正电，且相互靠近（吸引），不符合规律，错误；D选项中两个气球都带负电，且相互靠近（吸引），不符合规律，错误。
【答案】B
【知识点】摩擦起电、电荷间的相互作用
【点评】本题结合摩擦起电和电荷间的相互作用规律，考查学生对基础电学知识的掌握，解题关键是明确摩擦起电后物体的带电性质，以及电荷间的作用规律，属于初中物理的基础题型。
【难度系数】0.6
【解析】1. 摩擦起电分析：干燥的毛皮摩擦橡胶气球时，橡胶的原子核束缚电子的能力比毛皮强，会从毛皮上得到电子，因此两个被摩擦后的橡胶气球都带负电荷；2. 电荷作用规律：根据“同种电荷相互排斥”，两个带负电的气球会相互排斥；3. 选项判断：A选项中两个气球都带正电，且相互靠近（吸引），不符合同种电荷排斥的规律，错误；B选项中两个气球都带负电，且相互排斥，符合规律，正确；C选项中两个气球都带正电，且相互靠近（吸引），不符合规律，错误；D选项中两个气球都带负电，且相互靠近（吸引），不符合规律，错误。
【答案】B
【知识点】摩擦起电、电荷间的相互作用
【点评】本题结合摩擦起电和电荷间的相互作用规律，考查学生对基础电学知识的掌握，解题关键是明确摩擦起电后物体的带电性质，以及电荷间的作用规律，属于初中物理的基础题型。
【难度系数】0.6

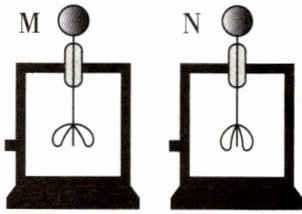

2 [2025安徽中考] 如图所示，M、N为两个相同的验电器，M带正电，N带负电，M的金属箔张开的角度大于N的金属箔张开的角度。若用一带绝缘柄的金属棒把M和N的金属球连接起来，则
（
A.电子从M转移到N
B.金属棒中始终有电流
C.产生的电流从N流向M
D.M的金属箔张开的角度减小
（
D
）A.电子从M转移到N
B.金属棒中始终有电流
C.产生的电流从N流向M
D.M的金属箔张开的角度减小
答案
2.D A(×)M带正电,缺少电子,N带负电,有多余的电子,用金属棒连接后,电子会从N转移到M。
B(×)电子定向转移的瞬间,金属棒中有电流,当M、N所带电荷迅速重新平衡后,金属棒中不再有电流。
C(×)物理学中规定【正电荷定向移动的方向为电流的方向】,当带负电的电子从N向M定向移动时,电流方向与电子定向移动的方向相反,即电流从M流向N。
D(√)验电器M、N相同,初始时M的金属箔张开的角度大于N的金属箔张开的角度,说明M所带正电荷多于N所带负电荷,因此用金属棒连接金属球后,M所带正电荷减少,金属箔的张开角度减小。
B(×)电子定向转移的瞬间,金属棒中有电流,当M、N所带电荷迅速重新平衡后,金属棒中不再有电流。
C(×)物理学中规定【正电荷定向移动的方向为电流的方向】,当带负电的电子从N向M定向移动时,电流方向与电子定向移动的方向相反,即电流从M流向N。
D(√)验电器M、N相同,初始时M的金属箔张开的角度大于N的金属箔张开的角度,说明M所带正电荷多于N所带负电荷,因此用金属棒连接金属球后,M所带正电荷减少,金属箔的张开角度减小。
解析
【分析】
本题考查电荷的转移、电流方向的规定以及验电器的工作原理。解题时需明确：带正电的物体缺少电子，带负电的物体有多余电子，连接后电子会从多余电子的物体转移到缺少电子的物体；电流方向规定为正电荷定向移动的方向，与电子定向移动方向相反；验电器金属箔的张角由所带电荷量决定，电荷量减少则张角减小。
【解析】
选项A：M带正电，缺少电子，N带负电，有多余电子，因此电子从N转移到M，而非从M到N，A错误。
选项B：只有电子定向移动的瞬间金属棒中有电流，当M、N的电荷重新平衡后，金属棒中不再有电流，并非始终有电流，B错误。
选项C：电流方向与电子定向移动方向相反，电子从N流向M，故电流方向是从M流向N，C错误。
选项D：初始时M的金属箔张角更大，说明M所带正电荷多于N所带负电荷，用金属棒连接后，M的正电荷被N的电子中和，电荷量减少，因此M的金属箔张开角度减小，D正确。
【答案】
D
【知识点】
电荷的转移、电流方向的规定、验电器原理
【点评】
本题结合验电器考查基础电学概念，需准确掌握电子移动方向与电流方向的关系、验电器张角与电荷量的联系，是电学部分的常见基础题型。
【难度系数】
0.5
本题考查电荷的转移、电流方向的规定以及验电器的工作原理。解题时需明确：带正电的物体缺少电子，带负电的物体有多余电子，连接后电子会从多余电子的物体转移到缺少电子的物体；电流方向规定为正电荷定向移动的方向，与电子定向移动方向相反；验电器金属箔的张角由所带电荷量决定，电荷量减少则张角减小。
【解析】
选项A：M带正电，缺少电子，N带负电，有多余电子，因此电子从N转移到M，而非从M到N，A错误。
选项B：只有电子定向移动的瞬间金属棒中有电流，当M、N的电荷重新平衡后，金属棒中不再有电流，并非始终有电流，B错误。
选项C：电流方向与电子定向移动方向相反，电子从N流向M，故电流方向是从M流向N，C错误。
选项D：初始时M的金属箔张角更大，说明M所带正电荷多于N所带负电荷，用金属棒连接后，M的正电荷被N的电子中和，电荷量减少，因此M的金属箔张开角度减小，D正确。
【答案】
D
【知识点】
电荷的转移、电流方向的规定、验电器原理
【点评】
本题结合验电器考查基础电学概念，需准确掌握电子移动方向与电流方向的关系、验电器张角与电荷量的联系，是电学部分的常见基础题型。
【难度系数】
0.5

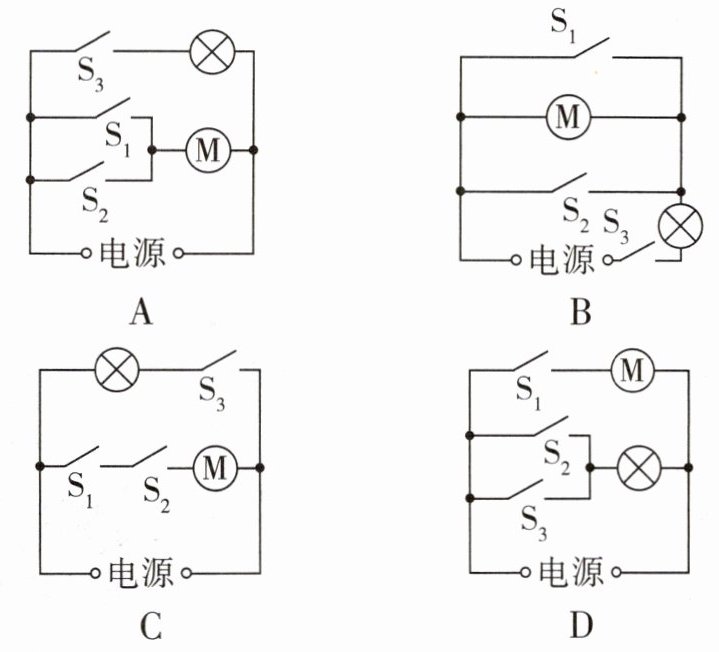

3 [2025宿迁中考]跨学科实践活动中,学习小组为某居民小区设计“图书自动借阅机”,通过刷卡(相当于闭合开关S₁)或人脸识别(相当于闭合开关S₂)都可以使电动机工作,完成借阅服务;当天黑时,光控开关S₃闭合还可以提供照明。下列电路符合设计要求的是 (
A
)答案
3.A 题图A中开关S₁和S₂并联后再和电动机串联,通过刷卡(相当于闭合开关S₁)或人脸识别(相当于闭合开关S₂)都可以使电动机工作,开关S₃和灯泡在另一条支路,当天黑时,光控开关S₃闭合还可以提供照明,故A符合题意;题图B中闭合开关S₁或闭合开关S₂,电动机被短路,不会工作,闭合开关S₃,灯泡和电动机串联,灯泡和电动机都工作,故B不符合题意;题图C中开关S₁、S₂和电动机串联,只闭合其中一个开关,电动机不工作,故C不符合题意;题图D中开关S₂和S₃并联后再和灯泡串联,闭合其中一个开关,灯泡发光,开关S₁和电动机在另一条支路,闭合开关S₁,电动机工作,故D不符合题意。故选A。
解析
【分析】
要解决这道题，需明确题目要求：①刷卡（闭合S₁）或人脸识别（闭合S₂）都能使电动机M工作，说明S₁和S₂应并联后与M串联；②天黑时光控开关S₃闭合可提供照明，说明S₃与灯泡串联在另一条独立支路。接下来逐一分析各选项的电路连接是否符合上述要求。
【解析】
选项A：S₁与S₂并联后，再与电动机M串联，因此闭合S₁或S₂时，电动机M都能工作；S₃与灯泡串联在另一条支路，闭合S₃时灯泡工作，完全符合题目要求。
选项B：闭合S₁时，电动机M被短路，无法工作；闭合S₃时灯泡与电动机串联，不符合要求，排除。
选项C：S₁与S₂串联后再与M串联，只有同时闭合S₁和S₂时电动机才工作，不符合“闭合任一开关M都工作”的要求，排除。
选项D：S₁单独控制电动机M，S₂、S₃并联后控制灯泡，不符合“S₁、S₂都控制电动机”的要求，排除。
【答案】
A
【知识点】
串并联电路设计；开关的作用
【点评】
本题结合实际应用考查串并联电路的设计，需根据题目对各开关和用电器的控制要求，分析电路中元件的连接方式，难度适中，属于基础电路应用题型。
【难度系数】
0.6
要解决这道题，需明确题目要求：①刷卡（闭合S₁）或人脸识别（闭合S₂）都能使电动机M工作，说明S₁和S₂应并联后与M串联；②天黑时光控开关S₃闭合可提供照明，说明S₃与灯泡串联在另一条独立支路。接下来逐一分析各选项的电路连接是否符合上述要求。
【解析】
选项A：S₁与S₂并联后，再与电动机M串联，因此闭合S₁或S₂时，电动机M都能工作；S₃与灯泡串联在另一条支路，闭合S₃时灯泡工作，完全符合题目要求。
选项B：闭合S₁时，电动机M被短路，无法工作；闭合S₃时灯泡与电动机串联，不符合要求，排除。
选项C：S₁与S₂串联后再与M串联，只有同时闭合S₁和S₂时电动机才工作，不符合“闭合任一开关M都工作”的要求，排除。
选项D：S₁单独控制电动机M，S₂、S₃并联后控制灯泡，不符合“S₁、S₂都控制电动机”的要求，排除。
【答案】
A
【知识点】
串并联电路设计；开关的作用
【点评】
本题结合实际应用考查串并联电路的设计，需根据题目对各开关和用电器的控制要求，分析电路中元件的连接方式，难度适中，属于基础电路应用题型。
【难度系数】
0.6

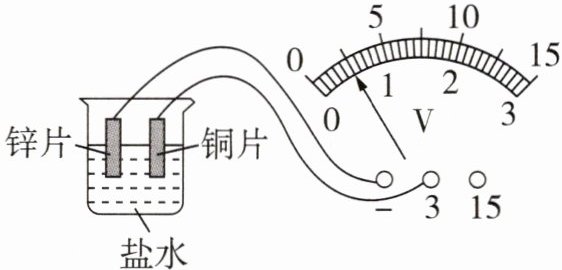

4 [2025长沙中考] 在烧杯中加入盐水，将铜片和锌片放在盐水中，就是一个自制电池。它可以将化学能转化为
电
能。如图所示，用电压表测量它两端的电压为0.5
V。答案
4.电 0.5
【解析】 将铜片和锌片放在盐水中,电池内部发生化学反应,可以实现将化学能转化为电能。由题图可知,电压表的量程是0~3 V,分度值是0.1 V,电池的电压为0.5 V。
【解析】 将铜片和锌片放在盐水中,电池内部发生化学反应,可以实现将化学能转化为电能。由题图可知,电压表的量程是0~3 V,分度值是0.1 V,电池的电压为0.5 V。
解析
【分析】
要解决这道题，首先明确自制盐水电池的能量转化：电池是将化学能转化为电能的装置，因此第一个空对应电能；其次读取电压表的示数，需先确定电压表的量程，图中电压表接线柱接的是“-”和“3”，所以量程为0~3V，该量程下分度值为0.1V，再根据指针位置读取数值，即可得到电压值。
【解析】
1. 能量转化：铜片和锌片插入盐水中形成的自制电池，内部发生化学反应，将化学能转化为电能，故第一个空填“电”。
2. 电压表读数：电压表选用0~3V量程，该量程下每大格为1V，每大格分为10小格，因此分度值是0.1V；指针指向0.5V刻度处，所以测得的电压为0.5V。
【答案】
电；0.5
【知识点】
能量转化、电压表读数
【点评】
本题结合自制电池考查能量转化和电压表读数，属于基础题型，需掌握电池的能量转化规律和电压表的读数方法，难度较低。
【难度系数】
0.2
要解决这道题，首先明确自制盐水电池的能量转化：电池是将化学能转化为电能的装置，因此第一个空对应电能；其次读取电压表的示数，需先确定电压表的量程，图中电压表接线柱接的是“-”和“3”，所以量程为0~3V，该量程下分度值为0.1V，再根据指针位置读取数值，即可得到电压值。
【解析】
1. 能量转化：铜片和锌片插入盐水中形成的自制电池，内部发生化学反应，将化学能转化为电能，故第一个空填“电”。
2. 电压表读数：电压表选用0~3V量程，该量程下每大格为1V，每大格分为10小格，因此分度值是0.1V；指针指向0.5V刻度处，所以测得的电压为0.5V。
【答案】
电；0.5
【知识点】
能量转化、电压表读数
【点评】
本题结合自制电池考查能量转化和电压表读数，属于基础题型，需掌握电池的能量转化规律和电压表的读数方法，难度较低。
【难度系数】
0.2

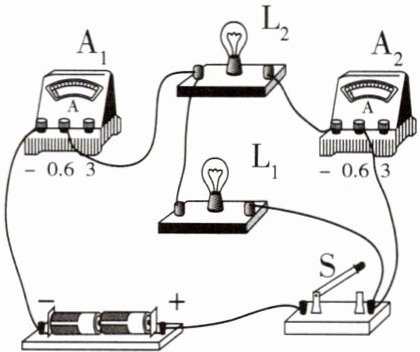

5 [2023天津中考] 在探究串、并联电路中电流的规律时,做了如图所示的实验。闭合开关后,电流表A₁、A₂的示数分别为0.5 A和0.3 A,则通过小灯泡L₁的电流为
0.2
A,通过小灯泡L₂的电流为0.3
A。答案
5.0.2 0.3
【解析】 由题图可知,小灯泡L₁与小灯泡L₂并联,A₂与L₂串联,测的是通过L₂的电流,所以通过L₂的电流为0.3 A,A₁在干路上,测的是干路电流I,则通过L₁的电流为$I_1 = I - I_2 = 0.5\ \mathrm{A} - 0.3\ \mathrm{A} = 0.2\ \mathrm{A}$。
【解析】 由题图可知,小灯泡L₁与小灯泡L₂并联,A₂与L₂串联,测的是通过L₂的电流,所以通过L₂的电流为0.3 A,A₁在干路上,测的是干路电流I,则通过L₁的电流为$I_1 = I - I_2 = 0.5\ \mathrm{A} - 0.3\ \mathrm{A} = 0.2\ \mathrm{A}$。
解析
【分析】
首先观察电路图，判断电路为并联连接；接着确定电流表的测量对象：电流表A₂与小灯泡L₂串联，测量通过L₂的电流，电流表A₁在干路，测量干路的总电流；根据并联电路的电流规律（干路电流等于各支路电流之和），即可计算出通过L₁的电流。
【解析】
由题图可知，小灯泡L₁与L₂并联，电流表A₂与L₂串联，因此A₂测量的是通过L₂的电流，即I₂=0.3A；电流表A₁在干路，测量干路总电流，即I=0.5A。根据并联电路的电流规律：干路电流等于各支路电流之和（I = I₁ + I₂），可得通过L₁的电流I₁ = I - I₂ = 0.5A - 0.3A = 0.2A。
【答案】
0.2；0.3
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题考查并联电路电流规律的应用，核心是正确判断电流表所测的电流对象，属于电学基础题型，难度较低。
【难度系数】
0.6
首先观察电路图，判断电路为并联连接；接着确定电流表的测量对象：电流表A₂与小灯泡L₂串联，测量通过L₂的电流，电流表A₁在干路，测量干路的总电流；根据并联电路的电流规律（干路电流等于各支路电流之和），即可计算出通过L₁的电流。
【解析】
由题图可知，小灯泡L₁与L₂并联，电流表A₂与L₂串联，因此A₂测量的是通过L₂的电流，即I₂=0.3A；电流表A₁在干路，测量干路总电流，即I=0.5A。根据并联电路的电流规律：干路电流等于各支路电流之和（I = I₁ + I₂），可得通过L₁的电流I₁ = I - I₂ = 0.5A - 0.3A = 0.2A。
【答案】
0.2；0.3
【知识点】
并联电路电流规律、电流表的使用
【点评】
本题考查并联电路电流规律的应用，核心是正确判断电流表所测的电流对象，属于电学基础题型，难度较低。
【难度系数】
0.6

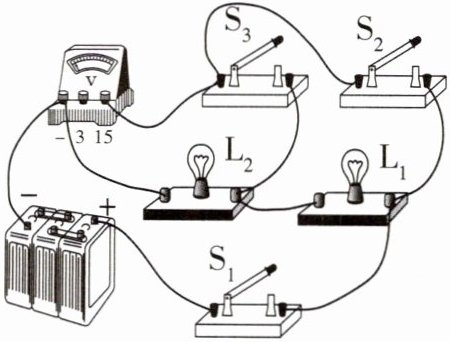

6 [2023福建中考]如图所示，电源电压不变，灯$\mathrm{L}_1$、$\mathrm{L}_2$完全相同。闭合$\mathrm{S}_1$，断开$\mathrm{S}_2$、$\mathrm{S}_3$，灯$\mathrm{L}_1$、$\mathrm{L}_2$是
串
联的。闭合$\mathrm{S}_1$、$\mathrm{S}_2$，断开$\mathrm{S}_3$，电压表示数为$U_1$；闭合$\mathrm{S}_1$、$\mathrm{S}_3$，断开$\mathrm{S}_2$，电压表示数为$U_2$，则$U_1:U_2=$$2:1$
。答案
6.串 2:1
【解析】 闭合S₁,断开S₂、S₃,灯L₁、L₂串联,电压表没有接入电路。闭合S₁、S₂,断开S₃,灯L₁、L₂串联,电压表测量电源电压,即电源电压为$U_1$;闭合S₁、S₃,断开S₂,灯L₁、L₂串联,电压表测量L₂两端的电压,又因两灯完全相同,则L₁和L₂两端电压相等,根据串联电路的总电压等于各用电器两端的电压之和,则$\frac{U_1}{U_2} = \frac{U_1}{\frac{1}{2}U_1} = \frac{2}{1}$。
【解析】 闭合S₁,断开S₂、S₃,灯L₁、L₂串联,电压表没有接入电路。闭合S₁、S₂,断开S₃,灯L₁、L₂串联,电压表测量电源电压,即电源电压为$U_1$;闭合S₁、S₃,断开S₂,灯L₁、L₂串联,电压表测量L₂两端的电压,又因两灯完全相同,则L₁和L₂两端电压相等,根据串联电路的总电压等于各用电器两端的电压之和,则$\frac{U_1}{U_2} = \frac{U_1}{\frac{1}{2}U_1} = \frac{2}{1}$。
解析
【分析】
要判断灯的连接方式，需依据电流路径是否唯一；计算电压比时，需明确不同开关状态下电压表的测量对象，结合串联电路的电压规律分析。首先，闭合S₁，断开S₂、S₃时，电流依次经过L₁、L₂，仅一条路径，故为串联；接着，闭合S₁、S₂，断开S₃时，电压表并联在电源两端，测电源电压；最后，闭合S₁、S₃，断开S₂时，电压表并联在L₂两端，测L₂的电压，结合两灯相同的条件计算比值。
【解析】
1. 判断串联：闭合S₁，断开S₂、S₃，电流从电源正极出发，经S₁、L₁、L₂回到电源负极，只有一条电流路径，因此灯L₁、L₂是串联的。
2. 分析U₁：闭合S₁、S₂，断开S₃，电压表并联在电源两端，测量电源电压，故电压表示数U₁等于电源电压，即U₁=U。
3. 分析U₂：闭合S₁、S₃，断开S₂，电压表并联在L₂两端，测量L₂两端的电压；由于L₁、L₂完全相同，串联电路中各用电器两端电压相等，因此L₂两端电压为电源电压的一半，即U₂=U/2。
4. 计算比值：U₁:U₂ = U : (U/2) = 2:1。
【答案】
串；2:1
【知识点】
串联电路；电压表使用；串联电压规律
【点评】
本题通过开关状态变化考查串联电路的判断和串联电压规律的应用，关键是准确识别不同开关状态下的电路连接及电压表测量对象，属于中等难度的电路分析题。
【难度系数】
0.6
要判断灯的连接方式，需依据电流路径是否唯一；计算电压比时，需明确不同开关状态下电压表的测量对象，结合串联电路的电压规律分析。首先，闭合S₁，断开S₂、S₃时，电流依次经过L₁、L₂，仅一条路径，故为串联；接着，闭合S₁、S₂，断开S₃时，电压表并联在电源两端，测电源电压；最后，闭合S₁、S₃，断开S₂时，电压表并联在L₂两端，测L₂的电压，结合两灯相同的条件计算比值。
【解析】
1. 判断串联：闭合S₁，断开S₂、S₃，电流从电源正极出发，经S₁、L₁、L₂回到电源负极，只有一条电流路径，因此灯L₁、L₂是串联的。
2. 分析U₁：闭合S₁、S₂，断开S₃，电压表并联在电源两端，测量电源电压，故电压表示数U₁等于电源电压，即U₁=U。
3. 分析U₂：闭合S₁、S₃，断开S₂，电压表并联在L₂两端，测量L₂两端的电压；由于L₁、L₂完全相同，串联电路中各用电器两端电压相等，因此L₂两端电压为电源电压的一半，即U₂=U/2。
4. 计算比值：U₁:U₂ = U : (U/2) = 2:1。
【答案】
串；2:1
【知识点】
串联电路；电压表使用；串联电压规律
【点评】
本题通过开关状态变化考查串联电路的判断和串联电压规律的应用，关键是准确识别不同开关状态下的电路连接及电压表测量对象，属于中等难度的电路分析题。
【难度系数】
0.6
