7. 探究凸透镜成像规律时，开始时烛焰在光屏上成缩小的像，接着把物距调整为原来的一半，移动光屏使烛焰在光屏上成像，此时像（）

A.是放大的
B.是缩小的
C.是等大的
D.以上三种均可能

7. D 探究凸透镜成像规律时，开始时烛焰在光屏上成缩小的像，此时物距大于二倍焦距，则物距可以为6f、4f、3f。当物距变为原来的一半时，对应的物距分别为3f、2f、1.5f，对应的成像特点分别是倒立、缩小的实像；倒立、等大的实像；倒立、放大的实像。由此可知，光屏上的像可能是放大的，可能是缩小的，也可能是等大的，故D正确。

8. 探究凸透镜成像规律时，小明将蜡烛沿主光轴由距透镜90.0 cm移至距透镜120.0 cm的过程中，发现烛焰在如图所示位置的光屏上的像一直比较清晰。若他再将蜡烛移至距透镜7.0 cm处，移动光屏，则屏上得到的像一定是 （）

A.放大的像
B.等大的像
C.缩小的像
D.正立的像

（第8题图）
（第9题图）

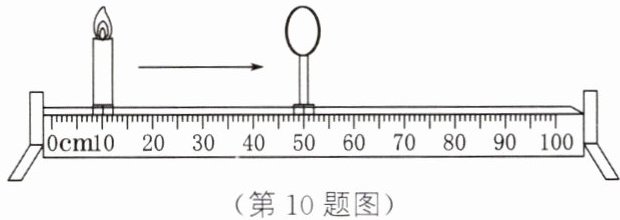

（第10题图）

8. A 蜡烛由距透镜90.0 cm移至距透镜120.0 cm的过程中，像的位置几乎没变且比较清晰，说明物距远大于焦距，像距近似等于焦距，即焦距约为5.0 cm。当物距为7.0 cm时，物距大于一倍焦距、小于二倍焦距，蜡烛通过凸透镜成倒立、放大的实像。

9. 如图所示，在凸透镜的主光轴上放一根木棒，木棒的a端在二倍焦距之外，而b端在一倍焦距与二倍焦距之间，那么在另一侧所成的像的情况是（）

A.a端变细，b端变粗
B.a端变粗，b端变细
C.a、b端均变粗
D.a、b端均变细

9. A 根据凸透镜成像规律可知：当物体在一倍焦距与二倍焦距之间时，所成的像是倒立、放大的实像；当物体在二倍焦距之外时，所成的像是倒立、缩小的实像。因a端位于二倍焦距之外，故所成的像是倒立、缩小的。而b端位于一倍焦距与二倍焦距之间，故所成的像是倒立、放大的。所以木棒所成的像的情况是a端变细，b端变粗。

10. ★探究凸透镜成像规律时，将焦距为10 cm的凸透镜放置在光具座上50 cm刻度线处，如图所示。在蜡烛从10 cm刻度线处逐渐移至45 cm刻度线处的过程中，烛焰成像的变化情况是（）

A.一直变大
B.一直变小
C.先变大后变小
D.先变小后变大

10. C 依据凸透镜成实像时“物近像远像变大”的规律可知，当蜡烛从10 cm刻度线处移到40 cm刻度线处时，烛焰的像逐渐变大；当蜡烛在焦距以内时成虚像，依据凸透镜成虚像时“物近像近像变小”的规律可知，蜡烛越靠近凸透镜，成的虚像越小，故C项正确。

11. 凸透镜成像时，物距$u$、像距$v$、焦距$f$满足$\frac{1}{u}+\frac{1}{v}=\frac{1}{f}$的数量关系。小花在做“探究凸透镜成像规律”的实验时发现，保持蜡烛和光屏之间的距离为45 cm不变，只改变凸透镜的位置，可以在光屏上得到两个清晰的像，将凸透镜从成第一个像的位置向蜡烛移动15 cm后得到第二个像。她通过分析得出第一个像与蜡烛相比是（放大/等大/缩小）的，第二次成像时物距为cm。

11. 缩小 15
〔解析〕在凸透镜成像实验中，物距u、像距v、焦距f满足$\frac{1}{u}+\frac{1}{v}=\frac{1}{f}$，由题知u＋v＝45 cm，所以第一次成像时，物距为u，像距v＝45 cm－u，第二次成像时，物距u'＝u－15 cm，像距v'＝45 cm－(u－15 cm)＝60 cm－u，则$\frac{1}{u}+\frac{1}{45\mathrm{cm}-u}=\frac{1}{f}$，$\frac{1}{u-15\mathrm{cm}}+\frac{1}{60\mathrm{cm}-u}=\frac{1}{f}$，两式联立，解得u＝30 cm，f＝10 cm，v＝45 cm－30 cm＝15 cm。将凸透镜从成第一个像的位置向蜡烛移动15 cm得到第二个像，这说明第一次成像比第二次成像时的物距大，物距大于像距，成的像是缩小的实像。根据光路可逆知第二次成像时物距为15 cm。

12. 光具座上有凸透镜、光屏及光源各一个。当光屏和凸透镜的距离为10 cm时，此时在光屏上成缩小的像。把光屏沿着光具座移动5 cm后，再次移动光源的位置使光屏上成清晰的像。对于该像的情况，下列选项正确的是（）

A.一定成放大的像
B.可能成缩小的像
C.成像可能比原来小
D.成像一定比原来小

12. B 当光屏和凸透镜的距离为10 cm时，此时在光屏上成缩小的像，则f＜10 cm＜2f，解得5 cm＜f＜10 cm；把光屏沿着光具座移动5 cm后，再次移动光源的位置使光屏上成清晰的像，若将光屏靠近凸透镜，则此时像距是5 cm，小于焦距，是不可能成实像的，故不成立，则光屏必定是远离凸透镜，此时像距变大，根据凸透镜成实像时，物近像远像变大，此时的像一定比原来大，但此时像距15 cm不一定大于2倍焦距，故可能是缩小的，也可能是放大的实像。

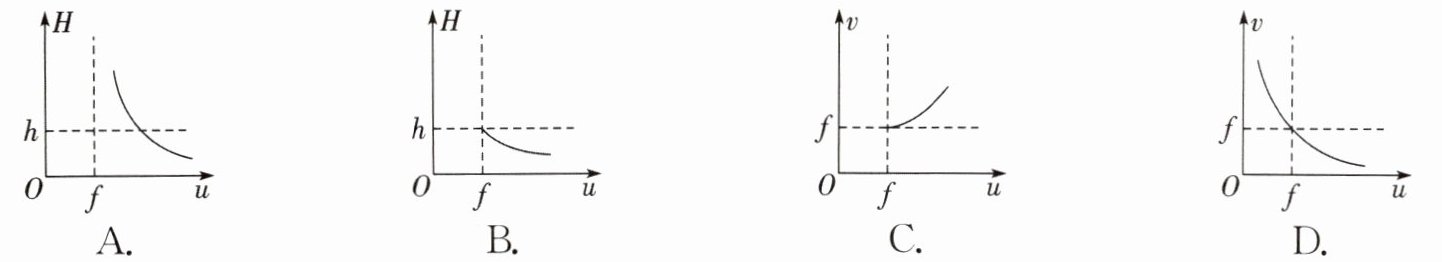

13. 在“探究凸透镜成像规律”的实验中，将高度为h的物体沿主光轴从远处向透镜的焦点靠近，已知透镜的焦距为f，则下列反映像高H或像距v随物距u变化的关系图像中，可能正确的是 （）

13. A 物体从远处沿凸透镜主光轴向透镜的焦点靠近，物距减小，像高H变大，即像变大，当H＝h时，基本满足u＝2f，故A符合题意。B选项中物距减小时像逐渐变大，但像高最多等于物高h，不符合在1倍焦距和2倍焦距之间成放大实像的规律，B与题意不符。C选项中物距增大，像距增大，C与题意不符。D选项中凸透镜成实像时(u＞f)，像距小于焦距，与凸透镜成像规律不符；另外还表示了成虚像的情况，D与题意不符。
