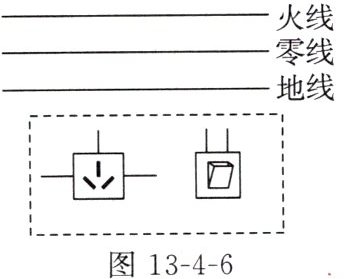

7. 用笔画线代替导线，把带有开关的插座正确地接入如图13-4-6所示的家庭电路中。

图13-4-6

解：
按照家庭电路安全接线规则连接：
1. 火线首先连接开关的一个接线柱，开关的另一个接线柱连接三孔插座的右侧接线柱；
2. 零线直接连接三孔插座的左侧接线柱；
3. 地线直接连接三孔插座的上方接线柱。
接线遵循“左零右火上接地”的三孔插座规范，且开关串联在火线上，断开开关时插座不带电，符合安全用电要求。

【分析】
要正确接入带有开关的三孔插座，需掌握家庭电路的安全接线规则：开关应串联在火线上，三孔插座遵循“左零右火上接地”的接线原则，这样断开开关时插座不带电，保障用电安全。首先明确图中三条线的标识：从上到下依次为火线、零线、地线；再按规则连接：火线先接开关，开关另一端接三孔插座的右孔；零线直接接三孔插座的左孔；地线直接接三孔插座的上孔。
【解析】
1. 确定线路：图中最上方为火线，中间为零线，最下方为地线。
2. 开关与插座的连接：开关需控制插座，因此火线先连接开关的一个接线柱，开关的另一个接线柱连接三孔插座的右侧接线柱，确保开关断开时插座与火线断开，不带电。
3. 三孔插座接线：按照“左零右火上接地”，将零线连接到三孔插座的左侧接线柱，地线连接到三孔插座的上方接线柱，完成接线。
【答案】
火线连接开关的一端，开关另一端连接三孔插座的右接线柱；零线连接三孔插座的左接线柱；地线连接三孔插座的上接线柱。
【知识点】
家庭电路连接、安全用电
【点评】
本题考查家庭电路中开关和三孔插座的正确接线，是初中电学的基础应用题型，核心是掌握“开关接火线”和“三孔插座左零右火上接地”的规则，难度适中，属于学生应掌握的基础知识点。
【难度系数】
0.6

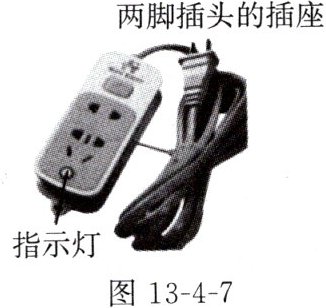

8. 图13-4-7是市场上的一种不符合生产标准的插座。
(1)指示灯与插座上所接的用电器之间是串联的还是并联的？
(2)插座的电源线比国家标准要求的更细，会有什么危险？
(3)如果将电冰箱通过该插座接入家庭电路中，存在什么安全隐患？

(1)指示灯与插座上所接的用电器之间是并联的。
(2)在材料和长度一定时，插座的电源线比国家标准要求的更细，即横截面积更小，则电阻更大。在电流和通电时间一定时，电阻越大，由Q=I²Rt可知，电流产生的热量越多，容易引起电源线起火，存在安全隐患。
(3)电源线一端只有两脚插头，两脚插头无法接地线，则不能将电冰箱外壳接地，若电冰箱发生漏电，可能造成触电。

【分析】
要解决这三个问题，需结合家庭电路的特点、电阻与焦耳定律、安全用电常识来分析：
1. 判断指示灯与用电器的连接方式，需明确家庭电路中用电器的工作特点——独立工作、互不影响，串联会互相干扰，并联则互不影响；
2. 分析电源线更细的危险，要结合电阻的影响因素和焦耳定律，横截面积影响电阻，电阻影响电流产生的热量；
3. 分析两脚插头的隐患，需知道金属外壳用电器需接地防触电，两脚插头无接地功能。
【解析】
(1) 家庭电路中，各用电器需要独立工作，指示灯与插座上的用电器可单独工作（如指示灯熄灭时，插座仍能供电），说明它们的连接方式是并联。
(2) 导体电阻与横截面积有关：材料、长度一定时，横截面积越小，电阻越大。该插座电源线更细，横截面积小，电阻更大。家庭电路中电流I稳定，根据焦耳定律Q=I²Rt，相同时间内，电阻越大，电流产生的热量越多，会使电源线温度过高，容易引发火灾，存在安全隐患。
(3) 电冰箱是金属外壳用电器，漏电时外壳带电会引发触电，需接地保护。该插座用两脚插头，无接地功能，无法将电冰箱金属外壳接地，若电冰箱漏电，外壳带电，人接触时会发生触电事故，存在安全隐患。
【答案】
(1)指示灯与插座上所接的用电器之间是并联的。
(2)在材料和长度一定时，插座的电源线比国家标准要求的更细，即横截面积更小，则电阻更大。在电流和通电时间一定时，电阻越大，由Q=I²Rt可知，电流产生的热量越多，容易引起电源线起火，存在安全隐患。
(3)电源线一端只有两脚插头，两脚插头无法接地线，则不能将电冰箱外壳接地，若电冰箱发生漏电，可能造成触电。
【知识点】
家庭电路连接、焦耳定律、安全用电
【点评】
本题结合生活中不合格插座的实际问题，考查物理知识在生活中的应用，将电路连接、电热、安全用电等知识点与生活场景结合，帮助学生理解物理的实用性，强化安全用电意识。
【难度系数】
0.6

一、学习安全用电基本知识
1. 触电是一定大小的 通过人体所引起的 。常见的触电类型有：
（1） 与大地之间通过人体形成电流。
（2）火线与 之间通过人体形成电流。
（3）高压 在人体中形成电流。
（4）两脚之间的 在人体中形成电流。
2. 输电可减少远距离输电过程中的电能损失。

1. 电流 伤害事故
（1）火线
（2）零线
（3）电弧
（4）跨步电压
2. 高压

【分析】
本题考查安全用电及高压输电的基础概念，需回忆课本中关于触电的定义、常见触电类型及高压输电的作用等知识点，准确对应每个空的内容即可作答。
【解析】
1. 触电的定义是一定大小的电流通过人体所引起的伤害事故；常见触电类型包括：（1）火线与大地之间通过人体形成电流；（2）火线与零线之间通过人体形成电流；（3）高压电弧在人体中形成电流；（4）两脚之间的跨步电压在人体中形成电流。2. 根据输电原理，高压输电可减小输电电流，从而减少远距离输电过程中的电能损失。
【答案】
1. 电流；伤害事故（1）火线（2）零线（3）电弧（4）跨步电压2. 高压
【知识点】
安全用电常识、高压输电原理
【点评】
本题为基础识记类题目，考查学生对安全用电和高压输电核心概念的掌握，难度较低，只要熟悉课本基础内容即可正确作答。
【难度系数】
0.8

二、了解家庭用电安全常识
3. 对于安全用电必须做到“四不”，即低压带电体、高压带电体、用电器、绝缘层。
4. 一旦发生触电事故，应立即，或用绝缘体将电线挑开，使触电者与电源脱离，并及时进行抢救。
5. 试电笔可用来辨别。使用氖管试电笔时，手应握住试电笔的部分，同时要用手接触，切不可用手直接接触。正确使用时，若试电笔的金属笔尖接触火线，则；若金属笔尖接触零线，则。

3. 不接触 不靠近 不弄湿 不损坏
4. 切断电路
5. 火线与零线 绝缘杆 笔尾的金属体 金属笔尖 氖管发光 氖管不发光

【分析】
本题考查家庭用电安全的基础常识，属于识记类题目。解题时需回忆安全用电的“四不”原则、触电急救的首要措施、试电笔的构造与使用方法，直接对应每个空填写标准表述即可，这类题目主要考查对课本基础知识点的记忆，难度较低。
【解析】
第3题：安全用电的“四不”原则是安全用电的基本要求，分别为不接触低压带电体、不靠近高压带电体、不弄湿用电器、不损坏绝缘层，依次填入对应空格；
第4题：发生触电事故时，为使触电者脱离电源，应立即切断电路，这是触电急救的首要步骤；
第5题：试电笔的功能是辨别火线与零线；使用试电笔时，手需握住绝缘杆部分，同时接触笔尾的金属体（形成通路），切不可接触金属笔尖（防止触电）；当金属笔尖接触火线时，氖管发光，接触零线时，氖管不发光。
【答案】
3. 不接触 不靠近 不弄湿 不损坏；4. 切断电路；5. 火线与零线 绝缘杆 笔尾的金属体 金属笔尖 氖管发光 氖管不发光
【知识点】
家庭用电安全常识、试电笔的使用
【点评】
本题围绕家庭用电安全的核心知识点设置，均为课本要求掌握的基础识记内容，贴近生活实际，考查学生对安全用电基本要求和试电笔使用方法的掌握，难度较低，属于易得分题。
【难度系数】
0.8
