2026年课时练人民教育出版社九年级物理全一册人教版第142页答案

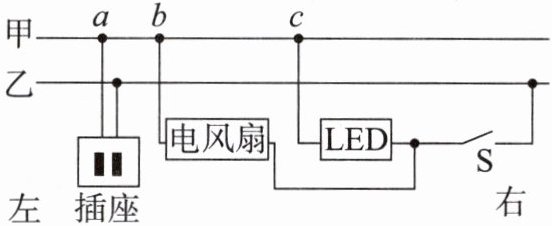

1.(广州中考)如图所示,某家庭电路的输电线甲、乙从右端进户。闭合开关S,LED灯发光、电风扇正常工作,用测电笔检测插座,只有检测右孔时氖管发光。由于出现故障,电风扇停止工作,LED灯仍发光,用测电笔检测插座两孔,氖管均发光。该故障是 (
D
)


A.电风扇被短路
B.插座两孔短路
C.输电线甲a、b两点之间断路
D.输电线甲b、c两点之间断路

答案

1.D

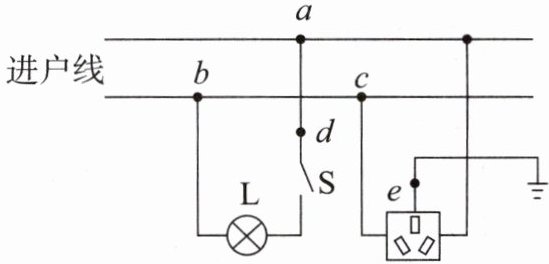

2.下图是规范连接的家庭电路的一部分。下列说法正确的是 （
C
）


A.a点所在的进户线是中性线
B.若e点所在导线断路，三孔插座仍可安全使用
C.断开开关S，用测电笔检测d点时，氖管发光
D.闭合开关S，灯泡L不发光，是因为导线bc间断路

答案

2.C
3.(日照中考)小明家新房中的部分电路如图所示，存在的问题是
三孔插座没有接保护线
。问题解决后，闭合开关S₁、S₂，L₁正常发光，但L₂仍然不亮。将一把新买的电热水壶插入三孔插座，电热水壶也不能工作。把测电笔分别插入三孔插座的左、右孔，氖管均能发光，则可以判断出电路的故障是
FG之间断路
。

答案

3.三孔插座没有接保护线 FG之间断路

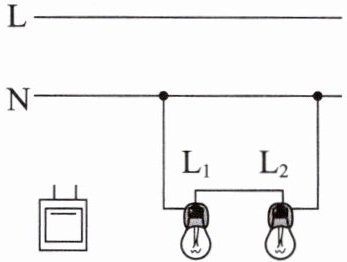

4.如图所示的家庭电路中，灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，开关同时控制两盏灯，请用笔画线表示导线，将开关接入电路中，使两灯泡正常发光。

答案


4.如图所示。

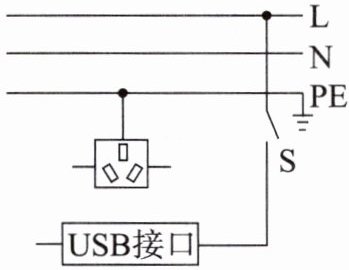

5.现在很多接线板都带有USB充电口，能够直接为手机充电。请将如图所示的电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，又能为其他家用电器供电。

答案


5.如图所示。

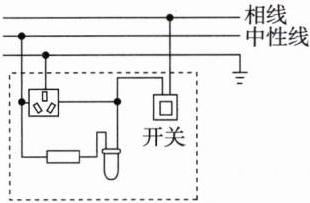

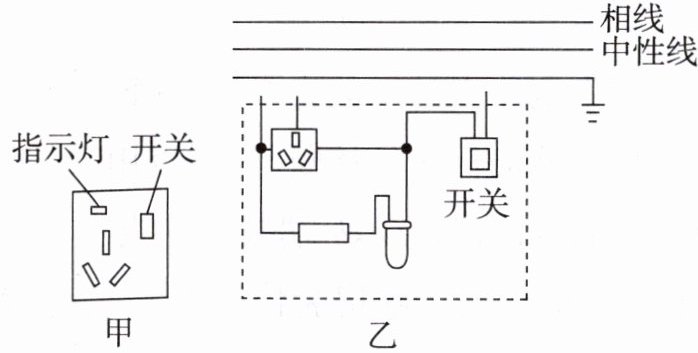

6.(广东中考)图甲为某款三孔插座。在符合安全用电原则的前提下,请在图乙中用笔画线表示导线,将该插座接入家庭电路中。

答案


6.如图所示。
