20.(3 分)(2025·苏州景城学校月考)如图所示,管道内 $ A $处有一只正在发光的小灯泡,画出小潘的眼睛在 $ B $处看到小灯泡在平面镜中成像的光路图。
答案
如图所示
21.(3 分)这是伽利略望远镜的原理,请尝试作出人所看到的物体的像。(图中已知凸透镜的右焦点和凹透镜的右焦点重合)
答案
如图所示
解析:平行于主光轴的光经凸透镜的折射后过焦点，过凸透镜焦点的光线经凸透镜折射后平行于主光轴，据此作出凸透镜的 2 条入射光线和对应的折射光线;入射光线的延长线过凹透镜的虚焦点，经凹透镜折射后平行于主光轴，平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过左侧的虚焦点，据此作出凹透镜的 2 条折射光线，而两条折射光线的反向延长线的交点即为像的上端点，再作出所成的虚像.22.(8 分)小明做“探究平面镜成像特点”的实验时,将玻璃板竖直立在水平桌面上,在白纸上画出表示玻璃板前后两表面的位置 $ MM' $和 $ NN' $。
(1)如图所示,用刻度尺测量玻璃板的厚度,其读数为______ cm。
(2)在玻璃板前放棋子 $ A $,观察到棋子在玻璃板中有两个像,一个较亮、另一个较暗,较亮的像是光线经______(填“$ MM' $”或“$ NN' $”)面反射形成的。
(3)为验证“像是虚像”的猜想,小明将一张白卡片放在______的位置,______(填“直接”或“透过玻璃板”)观察卡片上有无棋子 $ A $的像。

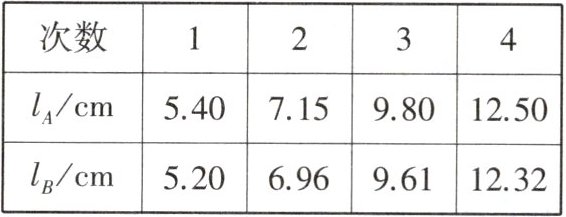

(4)将棋子 $ B $(图中未画出)放到玻璃板后,使它与较亮的像重合,并测量棋子 $ A $的右端到 $ MM' $的距离 $ l_{A} $和棋子 $ B $的左端到 $ NN' $的距离 $ l_{B} $,实验数据记录在下表中。分析数据可得：像到反射面的距离______(填“小于”或“大于”)物到反射面的距离。
(5)根据(4)中数据,比较 $ l_{B} $和 $ l_{A} $,发现 $ l_{B} $总是小于 $ l_{A} $,为准确获得实验结论,请你对小明实验中的错误操作进行纠正：______。
(1)如图所示,用刻度尺测量玻璃板的厚度,其读数为______ cm。
(2)在玻璃板前放棋子 $ A $,观察到棋子在玻璃板中有两个像,一个较亮、另一个较暗,较亮的像是光线经______(填“$ MM' $”或“$ NN' $”)面反射形成的。
(3)为验证“像是虚像”的猜想,小明将一张白卡片放在______的位置,______(填“直接”或“透过玻璃板”)观察卡片上有无棋子 $ A $的像。
(4)将棋子 $ B $(图中未画出)放到玻璃板后,使它与较亮的像重合,并测量棋子 $ A $的右端到 $ MM' $的距离 $ l_{A} $和棋子 $ B $的左端到 $ NN' $的距离 $ l_{B} $,实验数据记录在下表中。分析数据可得：像到反射面的距离______(填“小于”或“大于”)物到反射面的距离。
(5)根据(4)中数据,比较 $ l_{B} $和 $ l_{A} $,发现 $ l_{B} $总是小于 $ l_{A} $,为准确获得实验结论,请你对小明实验中的错误操作进行纠正：______。
答案
(1)0.30 (2)$MM'$ (3)像 直接 (4)大于 (5)$l_{B}$ 应测量 B 的左端到 $MM'$ 的距离
23.(9 分)新趋势 开放性设问 小雨同学看到抢险队员在冰雪覆盖的道路上洒盐,她想：含盐的冰熔化时跟纯净的冰熔化时特点有何不同？含盐浓度不同的冰,熔化特点有无区别？为此,她进行了下列探究过程：

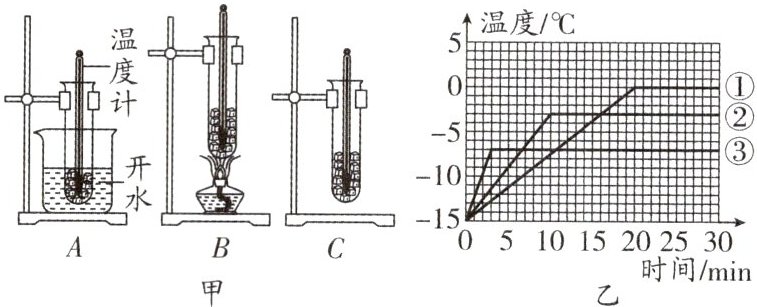

她用同样多的纯水、淡盐水、浓盐水分别制得纯冰、淡盐冰、浓盐冰,然后将这些冰弄碎放入试管中,在冰块中插入温度计,记下此时温度计的示数。每隔 0.5 分钟记录一次温度计的示数,同时观察试管中冰块状态的变化。在相同条件下测量三者的温度变化,得到如图乙所示的三条温度变化曲线(①纯冰、②淡盐冰、③浓盐冰)。
(1)在选择冰块吸热方式时她遇到了一个难题,现有如图甲所示的三种方法,请你为他选择一种最佳的方法,你选择的方法是______(填“$ A $”“$ B $”或“$ C $”)装置。(实验环境温度大约是 $ 10^{\circ} \text{C} $)
(2)根据曲线图可知：利用盐水制成的冰______(填“是”或“不是”)晶体。
(3)浓盐冰的熔点是______,淡盐水的凝固点是______。
(4)根据分析可以得到：在冰雪覆盖的道路上洒盐,可以______(填“提高”或“降低”)冰的熔点；并且含盐浓度越高的冰,能在更______(填“高”或“低”)的温度下熔化。
(5)她通过分析实验数据和图线,又有了新发现：含盐浓度越高的冰,熔化前升温越______(填“快”或“慢”)。
(6)她想起一件事,她在学习熔化时,也用冰块做了这样的实验,但那次做实验时,测量冰熔化时的温度不是 $ 0^{\circ} \text{C} $,请你分析造成冰的熔化温度不是 $ 0^{\circ} \text{C} $的原因是______(写出一点即可)。
她用同样多的纯水、淡盐水、浓盐水分别制得纯冰、淡盐冰、浓盐冰,然后将这些冰弄碎放入试管中,在冰块中插入温度计,记下此时温度计的示数。每隔 0.5 分钟记录一次温度计的示数,同时观察试管中冰块状态的变化。在相同条件下测量三者的温度变化,得到如图乙所示的三条温度变化曲线(①纯冰、②淡盐冰、③浓盐冰)。
(1)在选择冰块吸热方式时她遇到了一个难题,现有如图甲所示的三种方法,请你为他选择一种最佳的方法,你选择的方法是______(填“$ A $”“$ B $”或“$ C $”)装置。(实验环境温度大约是 $ 10^{\circ} \text{C} $)
(2)根据曲线图可知：利用盐水制成的冰______(填“是”或“不是”)晶体。
(3)浓盐冰的熔点是______,淡盐水的凝固点是______。
(4)根据分析可以得到：在冰雪覆盖的道路上洒盐,可以______(填“提高”或“降低”)冰的熔点；并且含盐浓度越高的冰,能在更______(填“高”或“低”)的温度下熔化。
(5)她通过分析实验数据和图线,又有了新发现：含盐浓度越高的冰,熔化前升温越______(填“快”或“慢”)。
(6)她想起一件事,她在学习熔化时,也用冰块做了这样的实验,但那次做实验时,测量冰熔化时的温度不是 $ 0^{\circ} \text{C} $,请你分析造成冰的熔化温度不是 $ 0^{\circ} \text{C} $的原因是______(写出一点即可)。
答案
(1)C (2)是 (3)$-7^{\circ}C$ $-3^{\circ}C$ (4)降低 低 (5)快 (6)水中含有杂质
