2. 右图是地磅工作原理示意图,秤台连在竖直弹簧上,电路与恒压电源连接。未称量时,滑动变阻器R的滑片P在最上端,称量时,滑片P向下滑动。闭合开关S,车辆总质量越大时()。

A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小

2. A

【分析】首先明确电路连接：滑动变阻器R的全部电阻与定值电阻R₀串联，电流表测电路总电流，电压表测滑动变阻器上端到滑片P之间的电阻两端电压。车辆总质量越大，秤台下降越多，滑片P向下滑动，需先判断电路总电阻、电流的变化，再分析电压表所测部分的电阻变化，进而确定电表示数的变化。
【解析】闭合开关S后，滑动变阻器R的全部电阻接入电路，与定值电阻R₀串联，电源电压U恒定，因此电路总电阻R总=R+R₀。根据欧姆定律I=U/R总，电路中的电流I恒定，故电流表的示数不变，排除C、D选项。当车辆总质量越大，滑片P向下滑动，滑动变阻器上端到滑片P之间的电阻阻值变大，而电路电流I不变，由U=IR可知，电压表的示数Uv=I×R上（R上为上端到P的电阻），因此Uv变大，即电压表示数越大。
【答案】A
【知识点】串联电路特点、欧姆定律、滑动变阻器的应用
【点评】本题结合地磅工作原理，考查串联电路规律和欧姆定律的应用，关键是明确滑动变阻器全部接入电路，总电阻不变、电流不变，以及电压表测量的是滑片上方电阻的电压，属于常见的电路动态分析题。
【难度系数】0.5

3. 如图所示,电源电压为12 V保持不变,$R_1 = 10\ \Omega$。只闭合开关S时,电流表的示数为0.3 A,则$R_1$两端的电压$U_1 =$ V,$R_2 =$ $\Omega$;当断开开关S,闭合$S_1$、$S_2$时,电流表的示数为 A。

3题图

4题图

3. 3 30 1.6

【分析】首先明确不同开关状态下的电路连接方式：只闭合开关S时，R₁与R₂串联，电流表测串联电路的电流；断开S、闭合S₁和S₂时，R₁与R₂并联，电流表测干路电流。解题时需结合欧姆定律和串、并联电路的电压、电流规律分步计算。
【解析】1. 只闭合S时，R₁、R₂串联，电路电流I=0.3A。根据欧姆定律，R₁两端电压：$U_1 = IR_1 = 0.3\ \mathrm{A} × 10\ \Omega = 3\ \mathrm{V}$；串联电路总电压等于各部分电压之和，故R₂两端电压$U_2 = U - U_1 = 12\ \mathrm{V} - 3\ \mathrm{V} = 9\ \mathrm{V}$，串联电流处处相等，因此$R_2 = \frac{U_2}{I} = \frac{9\ \mathrm{V}}{0.3\ \mathrm{A}} = 30\ \Omega$。2. 断开S、闭合S₁和S₂时，R₁、R₂并联，电流表测干路电流。并联电路各支路电压等于电源电压，通过R₁的电流$I_1 = \frac{U}{R_1} = \frac{12\ \mathrm{V}}{10\ \Omega} = 1.2\ \mathrm{A}$，通过R₂的电流$I_2 = \frac{U}{R_2} = \frac{12\ \mathrm{V}}{30\ \Omega} = 0.4\ \mathrm{A}$，干路电流$I_{\mathrm{总}} = I_1 + I_2 = 1.2\ \mathrm{A} + 0.4\ \mathrm{A} = 1.6\ \mathrm{A}$。
【答案】3；30；1.6
【知识点】欧姆定律、串联电路特点、并联电路特点
【点评】本题考查串并联电路的识别及欧姆定律的应用，核心是正确判断电路连接方式，结合电路规律分步计算，属于基础电学综合题，难度适中。
【难度系数】0.6

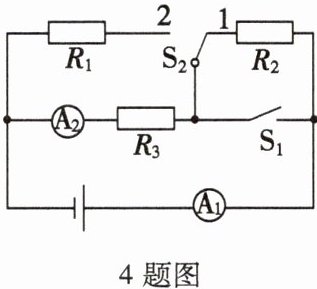

4.如图所示,三个电阻$R_1$、$R_2$、$R_3$的阻值均相同。开关$S_1$断开、开关$S_2$掷到1,电流表$A_1$与电流表$A_2$的示数之比为;当开关$S_1$闭合、开关$S_2$掷到2时,电流表$A_1$与电流表$A_2$的示数之比为。

4. 1:1 2:1

【分析】
要解决此题，需分两种开关状态分析电路结构，明确电流表测量的电流对象，结合并联电路的电流规律和欧姆定律计算比值：
1. 当S₁断开、S₂掷到1时，确定接入的电阻及电流表测量的支路电流；
2. 当S₁闭合、S₂掷到2时，再次确定接入的电阻及电流表测量的总电流，利用电阻相等时并联支路电流相等的特点计算比值。
【解析】
设三个电阻的阻值均为$ R $，电源电压为$ U $。
1. 当开关$ S_1 $断开、开关$ S_2 $掷到1时：
电路为$ R_1 $与$ R_2 $并联，电流表$ A_1 $测$ R_1 $支路的电流，电流表$ A_2 $测$ R_2 $支路的电流。
根据并联电路电压规律，各支路电压等于电源电压，即$ U_1=U_2=U $。
由欧姆定律$ I=\frac{U}{R} $，得$ I_1=\frac{U}{R} $，$ I_2=\frac{U}{R} $，因此$ A_1 $与$ A_2 $的示数之比为$ I_1:I_2=1:1 $。
2. 当开关$ S_1 $闭合、开关$ S_2 $掷到2时：
电路为$ R_2 $与$ R_3 $并联，电流表$ A_1 $测$ R_2 $和$ R_3 $的总电流，电流表$ A_2 $测$ R_1 $支路的电流。
同理，$ I_2=\frac{U}{R} $，$ I_3=\frac{U}{R} $，则$ A_1 $的示数为$ I_2+I_3=\frac{2U}{R} $，$ A_2 $的示数为$ I_1=\frac{U}{R} $，因此$ A_1 $与$ A_2 $的示数之比为$ \frac{2U}{R}:\frac{U}{R}=2:1 $。
【答案】
1:1；2:1
【知识点】
并联电路的电流规律、欧姆定律
【点评】
本题考查并联电路的电流规律和欧姆定律的应用，核心是正确分析不同开关状态下的电路结构，明确电流表的测量对象，属于中等难度的电路分析题，需要学生掌握电路简化的基本方法。
【难度系数】
0.4

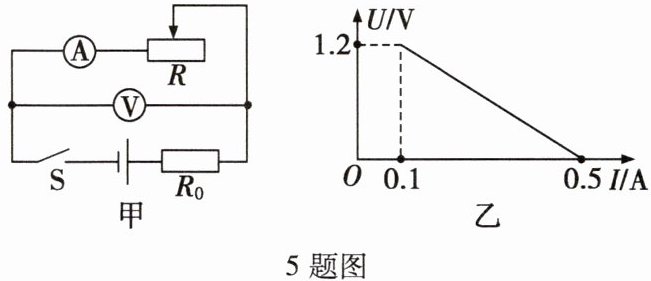

5.闭合如图甲所示电路的开关,将滑动变阻器的滑片由最右端移到最左端的过程中,电压表与电流表的示数变化图像如图乙所示,则定值电阻$R_0$的阻值为$\Omega$,电源电压为$\mathrm{V}$。

5题图

5. 3 1.5

【分析】首先明确电路结构：甲图中滑动变阻器R与定值电阻$R_0$串联，电流表测电路中的电流，电压表测滑动变阻器R两端的电压。当滑动变阻器滑片移动时，接入电路的电阻变化，电路电流和R两端电压随之改变。当滑动变阻器接入电阻为0时，电压表示数为0，电流最大；当电流为0.1A时，电压表示数为1.2V。利用串联电路电压规律和欧姆定律，结合电源电压不变的特点，联立两个状态的表达式即可求解。
【解析】根据串联电路的电压规律，电源电压$U = I R_0 + U_R$。
1. 当滑动变阻器接入电阻为0时，$U_R=0$，由图乙可知此时电流$I_1=0.5\mathrm{A}$，因此电源电压：$U = I_1 R_0 = 0.5\mathrm{A} × R_0$；
2. 当电流$I_2=0.1\mathrm{A}$时，由图乙可知R两端电压$U_R=1.2\mathrm{V}$，此时电源电压：$U = I_2 R_0 + U_R = 0.1\mathrm{A} × R_0 + 1.2\mathrm{V}$；
联立两式得：$0.5\mathrm{A} × R_0 = 0.1\mathrm{A} × R_0 + 1.2\mathrm{V}$，
解得：$R_0 = 3\Omega$；
将$R_0=3\Omega$代入$U=0.5\mathrm{A} × R_0$，得电源电压$U=0.5\mathrm{A} × 3\Omega = 1.5\mathrm{V}$。
【答案】3；1.5
【知识点】串联电路特点、欧姆定律
【点评】本题结合U-I图像考查串联电路规律与欧姆定律的应用，关键是从图像中提取对应状态的电流和电压值，利用电源电压不变建立方程求解，属于常规电学基础题。
【难度系数】0.6

6题图
(1)用笔画线代替导线将图甲中的电路连接完整。
(2)连接好电路,将滑动变阻器的滑片移至最端。闭合开关,移动滑动变阻器的滑片,直至电压表的示数是 V时,读出电流表的示数如图乙所示,为 A,小灯泡正常发光时的电阻约为 Ω(保留一位小数)。
(3)小红想测量小灯泡灯丝在常温时的电阻大小,于是设计方案:移动滑动变阻器的

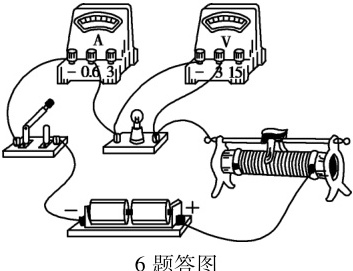

6.(1) 如答图所示
6.(2) 左 2.5 0.28 8.9

【分析】
本题为伏安法测小灯泡电阻的实验题，解题思路：(1) 连接电路时，电压表需并联在小灯泡两端，根据小灯泡额定电压选择0~3V量程，将电压表正确接入灯泡两端；(2) 闭合开关前，滑动变阻器需调至最大阻值处以保护电路；小灯泡正常发光时电压为额定电压，读取电流表时先确定量程和分度值，再计算电阻需用欧姆定律。
【解析】
(1) 连接电路：电压表并联在小灯泡两端，选0~3V量程，将电压表的“3”接线柱与小灯泡的右端接线柱相连，完成电路连接（如答图所示）。
(2) 闭合开关前，滑动变阻器滑片移至最左端（此时接入电阻最大）；小灯泡正常发光时电压为额定电压2.5V；电流表选用0~0.6A量程，分度值0.02A，示数为0.28A；根据欧姆定律 $ R=\frac{U}{I}=\frac{2.5V}{0.28A}\approx8.9\Omega $。
【答案】
(1) 如答图所示；(2) 左；2.5；0.28；8.9
【知识点】
伏安法测电阻、滑动变阻器使用、欧姆定律
【点评】
本题考查伏安法测小灯泡电阻的基础操作与计算，是电学实验核心题型，需掌握电路连接、滑动变阻器规则、电表读数及欧姆定律应用。
【难度系数】
0.6

滑片,直至灯丝不发光,读出电流表和电压表的示数,计算出电阻的大小,你认为小红的方案是否正确? 。判断的依据是。

6.(3) 不正确 实验过程中,灯丝的温度会升高,测出的不是常温下灯丝的电阻

【分析】
要判断小红的方案是否正确，需结合灯丝电阻的影响因素分析：灯丝的电阻会随温度变化，当灯丝发光时温度较高，不发光时温度仍高于常温，此时测量的电阻并非常温下的灯丝电阻，因此方案不正确。
【解析】
灯丝的电阻与温度有关，温度越高，灯丝电阻越大。小红移动滑片使灯丝不发光时，灯丝的温度仍高于常温，此时测量的电阻是高温下的电阻，无法得到常温下灯丝的电阻，所以该方案不正确。
【答案】
不正确；实验过程中，灯丝的温度会升高，测出的不是常温下灯丝的电阻
【知识点】
电阻的影响因素、灯丝电阻特性
【点评】
本题考查灯丝电阻与温度的关系，是电学实验中需注意的细节，需明确灯丝电阻随温度变化的特点，难度适中。
【难度系数】
0.4
