2026年点拨训练九年级物理上册沪粤版安徽专版第56页答案
6.如图所示，电源电压为3 V，闭合开关S后，电流表A的示数为0.54 A，电流表A₁的示数为0.2 A，则通过小灯泡L₁的电流为
0.2
A，通过小灯泡L₂的电流为
0.34
A，电压表V的示数为
3
V。

答案

6.0.2；0.34；3
7. 新设问 如图所示的是某电路中的一部分，图中已标明了电流方向，若b、c、d中的电流大小分别为0.3 A、0.6 A、0.2 A，则a中的电流大小为
0.1
A。

答案

7.0.1

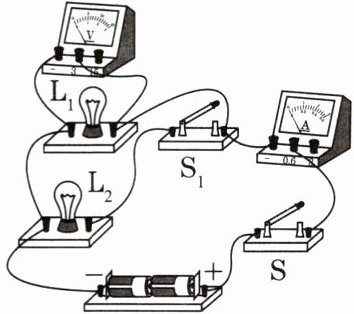

8.［合肥期中改编］如图所示，先闭合开关S，灯泡L₁
发光
（填“发光”或“不发光”），灯泡L₂
不发光
（填“发光”或“不发光”）；再闭合开关S₁后，电路为
并
联电路，电流表测量
干路
的电流，电压表测量
电源
两端的电压。

答案

8.发光；不发光；并；干路；电源

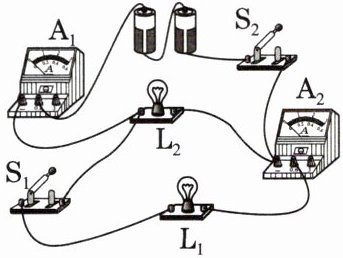

9.如图所示,闭合开关$S_1$、$S_2$,小灯泡$L_1$和$L_2$均正常发光,两电表都有示数,下列判断正确的是 (
D
)


A.电流表$A_1$只测量通过灯$L_2$的电流
B.电流表$A_2$的示数比$A_1$的大
C.灯$L_1$被短路时,$L_2$正常发光
D.仅断开$S_1$,只有一个表有示数

答案

9.D
10.如图所示,若要求闭合开关后,小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$都能发光,且小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联,则a处应为
电流表
,b处应为
电源
。(均填“电流表”“电压表”或“电源”)

答案

10.电流表；电源
11. [芜湖期末]在如图所示的电路中，若断开开关S时，灯泡$L_1$、$L_2$串联，则甲表为
电压表
；当闭合开关S时，灯泡$L_1$、$L_2$并联，则乙表为
电压表
。(均填“电压表”或“电流表”)

答案

11.电压表；电压表
12. [阜阳模拟]如图所示，甲、乙位置内接的是电压表或电流表，要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$组成并联电路，则图中乙的位置接的是
电压表
（填“电流表”或“电压表”）。

答案

12.电压表
13.[高阶思维] 在如图所示的电路中，a、b、c为三只电表，电表的示数分别为3、2.5、1.4（单位是A或V），则通过灯$\mathrm{L}_1$的电流为
1.1
A，$\mathrm{L}_2$两端的电压为
3
V，a是
电压表
（填“电流表”或“电压表”）。

答案

13.1.1；3；电压表
