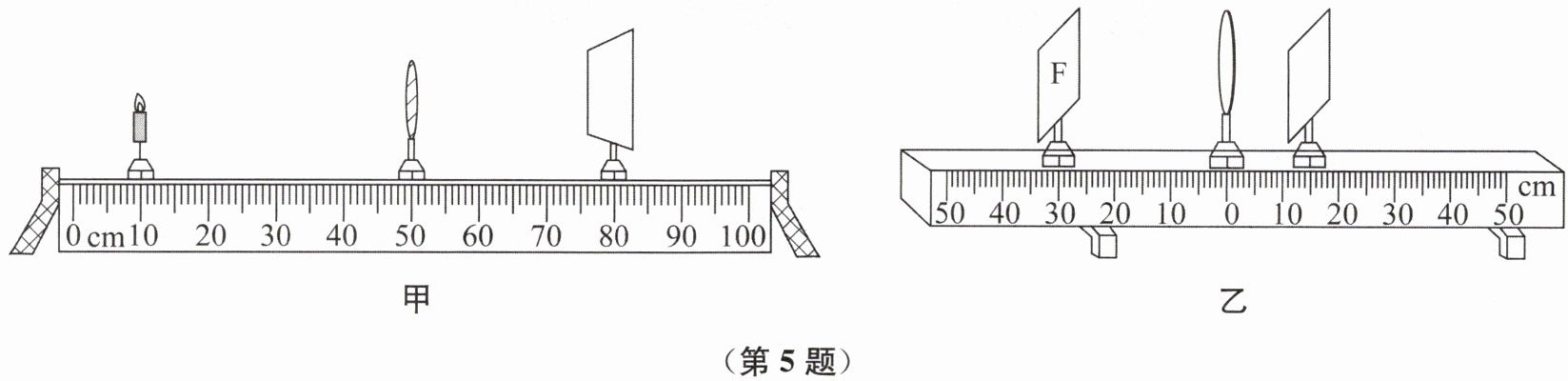

5. 小明做“探究凸透镜成像的规律”实验，凸透镜焦距$f$为10 cm。

（1）图甲中光屏应在刻度线范围内移动，可在光屏上呈现清晰的像。此成像特点的应用是（选填“照相机”“放大镜”或“投影仪”）。
（2）若图甲中光屏不动，要想在光屏上成清晰的像，可将蜡烛向移动。
（3）保持图甲中透镜的位置不变，向右移动蜡烛至45 cm刻度线处，移动光屏发现不能在光屏上得到像。为观察此时成像特点，接下来的操作是：，透过凸透镜观察烛焰。
（4）一段时间后蜡烛燃烧变短，烛焰在光屏中的像会向移动。为克服蜡烛燃烧变短带来的问题，小华用图乙的装置完成了实验：用几个红色的发光二极管按“F”字样镶嵌排列在白色方格板上作为光源，又用同样的白色方格板做成光屏，光具座上的刻度尺也进行了改进。对小华的实验方案，下列说法错误的是（填字母）。
A. 所成的像比较稳定
B. 便于比较像与物的大小
C. 可直接测出物距和像距
D. 利用此装置不能测量凸透镜的焦距

5. (1) 60~70 cm 照相机 (2) 右 (3) 取下光屏，从光屏一侧 (4) 上 D

1. 在“探究凸透镜成像规律”实验中，当蜡烛距透镜20 cm时，光屏上得到清晰等大的像，则该透镜的焦距是cm。减小蜡烛与透镜的距离至15 cm，为了在光屏上再次得到清晰的像，应将光屏向（选填“靠近”或“远离”）透镜的方向移动。

1. 10 远离

2. 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图像，如图所示。该凸透镜的焦距是cm，把物体从距凸透镜16 cm处移动到24 cm处的过程中，像的大小将（选填“变大”“不变”或“变小”）。

2. 8 变小

3. 当物体距离凸透镜10 cm时，在凸透镜另一侧光屏上成一个清晰的放大的像，若保持物体与光屏的位置不变，把凸透镜向着光屏的方向移动2 cm，则在光屏上能够观察到一个清晰缩小的像，则该凸透镜的焦距为（）

A.$f＜2\ \mathrm{cm}$
B.$2\ \mathrm{cm}＜f＜4\ \mathrm{cm}$
C.$4\ \mathrm{cm}＜f＜8\ \mathrm{cm}$
D.$5\ \mathrm{cm}＜f＜6\ \mathrm{cm}$

3. D
