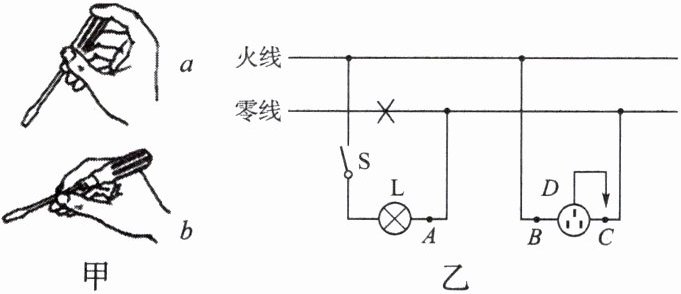

23. 如图甲所示，a、b分别表示验电笔的两种握法，其中正确的是
a
(填“a”或“b”)。如图乙所示，电路中画“×”处表示断路，开关闭合后，用验电笔测试电路中A、B、C、D四点，则验电笔氖管会发光的点是A、B、C
。答案
a
A、B、C
A、B、C
解析
【解析】
使用验电笔时，手必须接触笔尾金属体，才能形成通路使氖管发光，故a握法正确。
开关闭合后，零线在“×”处断路：
A点通过灯泡、开关与火线相连，验电笔测试时氖管发光；
B点直接与火线相连，氖管发光；
C点通过用电器与火线相连，氖管发光；
D点与零线相连，氖管不发光。
【答案】
a；A、B、C
【知识点】
验电笔的使用；家庭电路故障检测
【点评】
本题考查验电笔的正确使用及家庭电路断路时的带电情况判断，需明确验电笔接触火线时氖管发光的原理。
【难度系数】
0.7
使用验电笔时，手必须接触笔尾金属体，才能形成通路使氖管发光，故a握法正确。
开关闭合后，零线在“×”处断路：
A点通过灯泡、开关与火线相连，验电笔测试时氖管发光；
B点直接与火线相连，氖管发光；
C点通过用电器与火线相连，氖管发光；
D点与零线相连，氖管不发光。
【答案】
a；A、B、C
【知识点】
验电笔的使用；家庭电路故障检测
【点评】
本题考查验电笔的正确使用及家庭电路断路时的带电情况判断，需明确验电笔接触火线时氖管发光的原理。
【难度系数】
0.7
24. 高大建筑物顶端装有避雷针，通过很粗的金属线与
大地
相连，可以起到防雷作用。家中同时工作的用电器很多，电路的总电阻越小
，总功率越大
。答案
大地
小
大
小
大
解析
【解析】
避雷针通过粗金属线与大地相连，可将雷电引入大地，起到防雷作用；家庭电路中用电器是并联的，并联的用电器越多，总电阻越小；根据P=U²/R（家庭电路电压恒定），总电阻越小，电路的总功率越大。
【答案】
大地；小；大
【知识点】
避雷针的作用、并联电路电阻规律、家庭电路总功率计算
【点评】
本题结合防雷常识和家庭电路知识，考查了并联电路电阻特点与电功率的关系，属于基础题型，需掌握相关基础知识。
【难度系数】
0.8
避雷针通过粗金属线与大地相连，可将雷电引入大地，起到防雷作用；家庭电路中用电器是并联的，并联的用电器越多，总电阻越小；根据P=U²/R（家庭电路电压恒定），总电阻越小，电路的总功率越大。
【答案】
大地；小；大
【知识点】
避雷针的作用、并联电路电阻规律、家庭电路总功率计算
【点评】
本题结合防雷常识和家庭电路知识，考查了并联电路电阻特点与电功率的关系，属于基础题型，需掌握相关基础知识。
【难度系数】
0.8
三、作图题

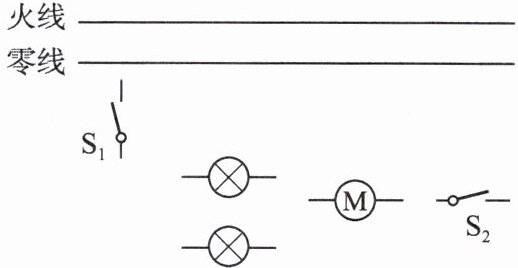

25. 小明走进教室后，闭合开关S₁，两盏日光灯全部发光；闭合开关S₂，墙壁上的电风扇开始工作（电风扇用M来表示）。请在图中画出符合上述要求的电路。
25. 小明走进教室后，闭合开关S₁，两盏日光灯全部发光；闭合开关S₂，墙壁上的电风扇开始工作（电风扇用M来表示）。请在图中画出符合上述要求的电路。
答案
解析
【解析】
1. 由题意可知，两盏日光灯和电风扇可独立工作，因此它们应采用并联连接；
2. 开关S₁为干路开关，需串联在火线上，控制整个电路的通断，闭合S₁时两盏日光灯同时发光；
3. 两盏日光灯并联，两端分别连接到S₁后的火线与零线上；
4. 电风扇M与开关S₂串联后，并联在S₁后的火线与零线之间，闭合S₂时电风扇工作。
【答案】
连接方式：火线先接开关S₁，S₁的另一端分三条支路，两条支路各接一盏日光灯后连接零线，第三条支路接开关S₂和电风扇M后连接零线（对应参考答案的电路图）
【知识点】
家庭电路连接、并联电路特点、开关安全接法
【点评】
本题考查家庭电路的实际作图应用，需结合用电器独立工作的特点判断连接方式，同时牢记开关接火线的安全原则，是对家庭电路基础知识的典型考查。
【难度系数】
0.6
1. 由题意可知，两盏日光灯和电风扇可独立工作，因此它们应采用并联连接；
2. 开关S₁为干路开关，需串联在火线上，控制整个电路的通断，闭合S₁时两盏日光灯同时发光；
3. 两盏日光灯并联，两端分别连接到S₁后的火线与零线上；
4. 电风扇M与开关S₂串联后，并联在S₁后的火线与零线之间，闭合S₂时电风扇工作。
【答案】
连接方式：火线先接开关S₁，S₁的另一端分三条支路，两条支路各接一盏日光灯后连接零线，第三条支路接开关S₂和电风扇M后连接零线（对应参考答案的电路图）
【知识点】
家庭电路连接、并联电路特点、开关安全接法
【点评】
本题考查家庭电路的实际作图应用，需结合用电器独立工作的特点判断连接方式，同时牢记开关接火线的安全原则，是对家庭电路基础知识的典型考查。
【难度系数】
0.6

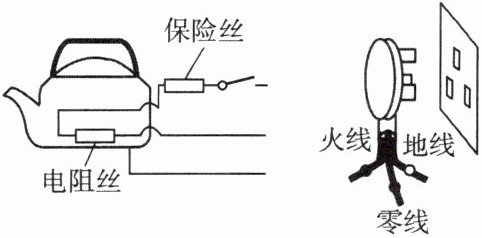

26. 将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。
答案
解析
【解析】
根据安全用电原则：
1. 开关与保险丝需串联后接在火线上，断开开关时可切断火线，防止电水壶带电引发危险；
2. 电水壶的金属外壳要与地线相连，避免漏电时发生触电事故；
3. 电阻丝的另一端与零线相连。
对应连接：电水壶带保险丝和开关的导线接插头火线柱，金属外壳导线接插头地线柱，电阻丝剩余导线接插头零线柱。
【答案】
【知识点】
安全用电原则、三脚插头接线规则
【点评】
本题为家庭电路安全接线的基础题，重点考查三脚插头的正确接线方法，明确火线、零线、地线的连接要求，是保障用电安全的重要知识点。
【难度系数】
0.6
根据安全用电原则：
1. 开关与保险丝需串联后接在火线上，断开开关时可切断火线，防止电水壶带电引发危险；
2. 电水壶的金属外壳要与地线相连，避免漏电时发生触电事故；
3. 电阻丝的另一端与零线相连。
对应连接：电水壶带保险丝和开关的导线接插头火线柱，金属外壳导线接插头地线柱，电阻丝剩余导线接插头零线柱。
【答案】
【知识点】
安全用电原则、三脚插头接线规则
【点评】
本题为家庭电路安全接线的基础题，重点考查三脚插头的正确接线方法，明确火线、零线、地线的连接要求，是保障用电安全的重要知识点。
【难度系数】
0.6
27. 阅读以下短文，回答问题：

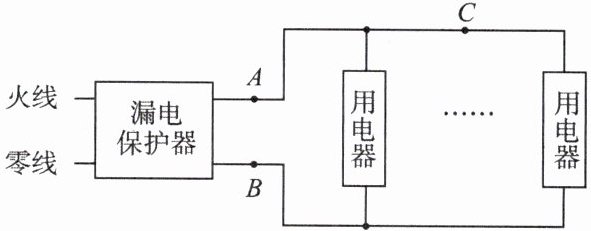

漏电保护器，主要是用于对用电设备发生漏电故障或对有致命危险的人身触电时的保护。漏电保护器在发生以下事故时可起到一定的保护作用：①设备发生碰壳故障。②私拉乱接的电线绝缘皮破损。③人体直接触及火线。④在特别潮湿的地方(如游泳池、淋浴房、厨房、卫生间等)，因人体表皮电阻减小，触电死亡的危险大大增加，安装漏电保护器后能有效地减少触电伤亡事故。⑤当一些电子设备绝缘材料损坏时，其外露的金属附件(如电视机、收录机的拉杆天线等)可能带危险电压，这种危险电压是不能用接地的方法消除的，只有靠安装漏电保护器才能保证在人身触电的瞬间迅速切断电路，保证人身安全。安装了漏电保护器的某家庭电路如图所示。家庭电路中火线与零线之间、火线与大地之间有220V电压。通常情况下，通过人体的电流超过10mA时，人会感到剧痛、呼吸困难，甚至会有生命危险。当人体直接或间接接触火线时，有触电危险。此时，火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过如图线路中A、B两点的电流不相等。当漏电保护器检测到通过如图电路中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。
(1)在特别潮湿的地方，因人体表皮电阻
(2)假如有人在如图电路的C点处不慎触电时，漏电保护器
(3)如图电路中，通过A点的电流为I_A，通过B点的电流为I_B，当有人接触火线而发生漏电时，I_B
(4)假如某人不慎触电时，没有发生生命危险，则他的身体电阻至少为
漏电保护器，主要是用于对用电设备发生漏电故障或对有致命危险的人身触电时的保护。漏电保护器在发生以下事故时可起到一定的保护作用：①设备发生碰壳故障。②私拉乱接的电线绝缘皮破损。③人体直接触及火线。④在特别潮湿的地方(如游泳池、淋浴房、厨房、卫生间等)，因人体表皮电阻减小，触电死亡的危险大大增加，安装漏电保护器后能有效地减少触电伤亡事故。⑤当一些电子设备绝缘材料损坏时，其外露的金属附件(如电视机、收录机的拉杆天线等)可能带危险电压，这种危险电压是不能用接地的方法消除的，只有靠安装漏电保护器才能保证在人身触电的瞬间迅速切断电路，保证人身安全。安装了漏电保护器的某家庭电路如图所示。家庭电路中火线与零线之间、火线与大地之间有220V电压。通常情况下，通过人体的电流超过10mA时，人会感到剧痛、呼吸困难，甚至会有生命危险。当人体直接或间接接触火线时，有触电危险。此时，火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过如图线路中A、B两点的电流不相等。当漏电保护器检测到通过如图电路中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。
(1)在特别潮湿的地方，因人体表皮电阻
减小
，触电死亡的危险大大增加。(2)假如有人在如图电路的C点处不慎触电时，漏电保护器
会
(填“会”或“不会”)切断电路。(3)如图电路中，通过A点的电流为I_A，通过B点的电流为I_B，当有人接触火线而发生漏电时，I_B
小于
(填“大于”“等于”或“小于”)I_A。(4)假如某人不慎触电时，没有发生生命危险，则他的身体电阻至少为
11000
Ω。答案
减小
会
小于
会
小于
解析
【解析】
1. 根据短文内容，在特别潮湿的地方，人体表皮电阻减小，触电死亡的危险大大增加，故第一空填减小。
2. 人在C点触电时，火线、人体、大地构成回路，电流不经过零线，A、B两点电流不相等，漏电保护器检测到该情况后会切断电路，故第二空填会。
3. 发生漏电时，部分电流通过人体流向大地，不经过B点，因此通过B点的电流小于通过A点的电流，即$I_B ＜ I_A$。
4. 已知人体安全电流最大值$I=10mA=0.01A$，火线与大地间电压$U=220V$，根据欧姆定律$R=\frac{U}{I}$，可得身体电阻至少为$R=\frac{220V}{0.01A}=22000Ω$。
【答案】
(1) 减小
(2) 会
(3) 小于
(4) 22000
【知识点】
漏电保护器工作原理、欧姆定律应用、触电防护
【点评】
本题以漏电保护器为背景，考查对短文信息的提取能力及电学公式的应用，紧密联系生活实际，体现了物理知识在安全用电中的重要作用。
【难度系数】
0.6
1. 根据短文内容，在特别潮湿的地方，人体表皮电阻减小，触电死亡的危险大大增加，故第一空填减小。
2. 人在C点触电时，火线、人体、大地构成回路，电流不经过零线，A、B两点电流不相等，漏电保护器检测到该情况后会切断电路，故第二空填会。
3. 发生漏电时，部分电流通过人体流向大地，不经过B点，因此通过B点的电流小于通过A点的电流，即$I_B ＜ I_A$。
4. 已知人体安全电流最大值$I=10mA=0.01A$，火线与大地间电压$U=220V$，根据欧姆定律$R=\frac{U}{I}$，可得身体电阻至少为$R=\frac{220V}{0.01A}=22000Ω$。
【答案】
(1) 减小
(2) 会
(3) 小于
(4) 22000
【知识点】
漏电保护器工作原理、欧姆定律应用、触电防护
【点评】
本题以漏电保护器为背景，考查对短文信息的提取能力及电学公式的应用，紧密联系生活实际，体现了物理知识在安全用电中的重要作用。
【难度系数】
0.6
