6. 学习平面镜成像和凸透镜成像的知识后，小明总结出实像和虚像的特点，其中错误的是()。

A.虚像不可以用光屏承接
B.虚像一定是与物体等大的
C.实像一定能用光屏承接
D.实像既可以是放大的，也可以是缩小的

6.B

【分析】
本题考查实像和虚像的特点，解题思路是先明确实像、虚像的核心定义，再结合平面镜、凸透镜成像的实例逐一分析各选项，找出错误表述。
【解析】
逐一分析各选项：
A选项：虚像是光线的反向延长线会聚形成的，无法用光屏承接，该说法正确；
B选项：虚像不一定与物体等大，例如凸透镜物距小于焦距时成放大的虚像，因此“虚像一定与物体等大”的表述错误；
C选项：实像是实际光线会聚形成的，一定能用光屏承接，该说法正确；
D选项：凸透镜成像时，物距大于2倍焦距成缩小实像，物距在1倍和2倍焦距之间成放大实像，因此实像可以是放大或缩小的，该说法正确。
综上，错误的是B选项。
【答案】
B
【知识点】
实像与虚像的特点；平面镜成像；凸透镜成像
【点评】
本题为基础概念题，主要考查学生对实像、虚像基本特点的掌握，需结合具体成像实例理解虚像的大小特征，难度较低。
【难度系数】
0.7

7. 小明做“探究凸透镜成像的规律”实验。
（1）如图3-10-1所示，当烛焰距凸透镜15 cm时，移动光屏至某一位置，在光屏上得到与烛焰等大的像，由此可知，所用凸透镜的焦距是cm。
（2）接着使烛焰向左移动5 cm，此时应该将光屏向（左/右）移到适当位置，才能在光屏上得到、的像。
（3）他将近视眼镜放在蜡烛与凸透镜之间（靠近凸透镜），光屏上原来清晰的像变得模糊。若不改变蜡烛和凸透镜位置，则应将光屏向（左/右）调节，才能使像变清晰。

7.（1）7.5 （2）左 倒立 缩小 实 （3）右

【分析】
要解决这道题，需结合凸透镜成像规律、凹透镜的光学性质逐步分析：
1. 第一问：利用凸透镜成像中“物距等于2倍焦距时成等大实像”的规律，计算焦距；
2. 第二问：烛焰左移使物距增大，根据“物远像近像变小”的规律判断光屏移动方向，再结合物距与焦距的关系确定成像性质；
3. 第三问：近视眼镜是凹透镜，对光线有发散作用，会使像的位置后移，据此判断光屏的移动方向。
【解析】
（1）当光屏上出现与烛焰等大的像时，根据凸透镜成像规律，此时物距$ u = 2f $。已知烛焰距凸透镜$ u = 15\ \mathrm{cm} $，因此$ 2f = 15\ \mathrm{cm} $，解得焦距$ f = 7.5\ \mathrm{cm} $。
（2）烛焰左移5 cm后，物距变为$ u' = 15\ \mathrm{cm} + 5\ \mathrm{cm} = 20\ \mathrm{cm} $，此时$ u' ＞ 2f $。根据凸透镜成像规律，物距增大时像距减小，因此应将光屏向左移动；当$ u ＞ 2f $时，成倒立、缩小的实像。
（3）近视眼镜是凹透镜，对光线有发散作用，会使原本会聚的光线延迟会聚，导致像的位置向右移动。若不改变蜡烛和凸透镜的位置，需将光屏向右调节，才能承接清晰的像。
【答案】
（1）7.5；（2）左；倒立；缩小；实；（3）右
【知识点】
凸透镜成像规律；凹透镜的发散作用
【点评】
本题以“探究凸透镜成像的规律”为核心，结合近视眼镜的原理进行考查，重点检验学生对凸透镜成像规律的理解与应用，以及凹透镜光学性质的掌握，是光学实验的基础题型，需熟练掌握物距、像距的变化关系。
【难度系数】
0.6

8. 根据图3-10-2所示的光路，在适当的位置画上合适的透镜。

8. 见图答3-10-1

【分析】要确定透镜类型，需依据透镜对光线的作用：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。先观察(a)图：入射光线若没有透镜，会在更右侧的位置会聚，经过透镜后，光线的会聚点左移，说明光线被发散，因此需放置凹透镜；再观察(b)图：入射光线若没有透镜，会聚点在更右侧，经过透镜后会聚点左移，光线被会聚，因此需放置凸透镜。
【解析】1. 分析图(a)：入射光线经透镜后，比原来的传播方向更发散，故应在光线交点左侧的主光轴上放置凹透镜；2. 分析图(b)：入射光线经透镜后，比原来的传播方向更会聚，故应在光线交点左侧的主光轴上放置凸透镜；3. 按上述判断画出对应透镜即可。
【答案】见图答3-10-1
【知识点】透镜对光线的作用，凸透镜与凹透镜的光学性质
【点评】本题考查透镜对光线的作用，核心是通过光线的会聚或发散判断透镜类型，属于基础光学题，需掌握透镜的基本光学特性。
【难度系数】0.5

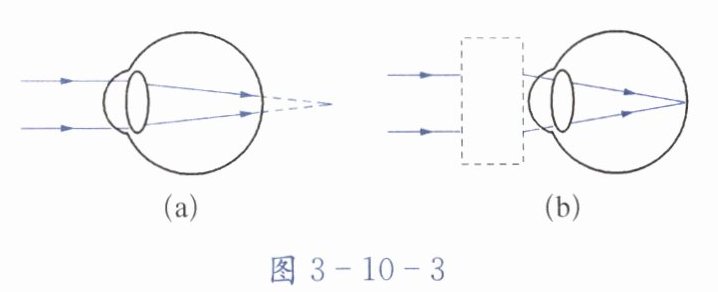

9. 图3-10-3(a)是某人眼睛观察远处物体的成像示意图，请在图3-10-3(b)的虚线框内画上合适的透镜，使像成在视网膜上。


图3-10-3
图3-10-4

9. 见图答3-10-2

【分析】
观察题图可知，远处物体的光线经眼睛折射后，像成在视网膜前方，属于近视眼的成像特征。近视眼是因晶状体折光能力过强，需用对光线有发散作用的凹透镜矫正，使像后移至视网膜上，因此虚线框内应画凹透镜。
【解析】
1. 判断视力缺陷：图中光线会聚在视网膜前方，说明是近视眼。
2. 选择矫正透镜：凹透镜对光线有发散作用，能延迟光线会聚，使像后移到视网膜处，故在虚线框内画出凹透镜即可完成矫正。
【答案】
在虚线框内画上凹透镜（对应矫正近视眼的凹透镜，图略）
【知识点】
近视眼矫正、凹透镜的光学性质
【点评】
本题结合眼睛成像原理考查视力矫正，需先判断成像位置，再选择对应透镜，属于光学基础应用，难度较低。
【难度系数】
0.3

10. 如图3-10-4所示，一束光射向三棱镜，请画出这束光经三棱镜后再进入空气的光路。

10. 见图答3-10-3

【分析】要画出光经三棱镜后的光路，需分两次折射分析：第一步，光从空气斜射入玻璃（三棱镜），需先在入射界面画法线，根据“光从空气斜射入其他介质时，折射角小于入射角”，画出进入玻璃的折射光线；第二步，光从玻璃斜射入空气，在出射界面画法线，根据“光从其他介质斜射入空气时，折射角大于入射角”，画出射出的折射光线，最终光线向三棱镜底边偏折。
【解析】1. 在光进入三棱镜的左侧界面，作垂直于该界面的法线；2. 依据光的折射规律，光从空气斜射入玻璃，折射光线靠近法线（折射角小于入射角），画出玻璃内的折射光线；3. 在光射出三棱镜的右侧界面，作垂直于该界面的法线；4. 依据光的折射规律，光从玻璃斜射入空气，折射光线远离法线（折射角大于入射角），画出射出的折射光线，完成光路。
【答案】
【知识点】光的折射规律，三棱镜光路
【点评】本题考查光的折射规律在三棱镜中的应用，核心是掌握两次折射时折射角与入射角的关系，画法线是关键步骤，属于基础作图题。
【难度系数】0.6

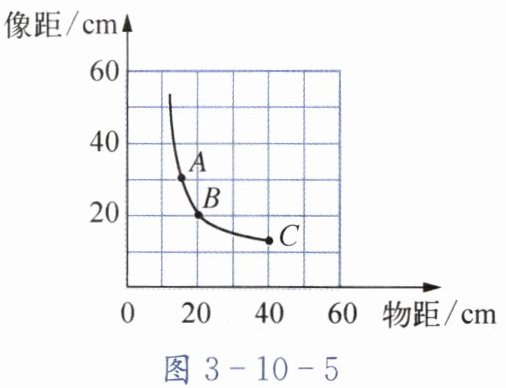

11. 某实验小组在做“探究凸透镜成像的规律”的实验时，所描绘的图像如图3-10-5所示。图像中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应，则下列说法正确的是()。

A.实验中所用凸透镜的焦距是20 cm
B.蜡烛处于AB间某一位置时，成倒立、缩小的实像
C.蜡烛处于BC间某一位置时，成倒立、放大的实像
D.将蜡烛从C点移动到B点的过程中，所成的像逐渐变大

图3-10-5

11.D

【分析】首先回忆凸透镜成像规律：当物距等于像距（u=v）时，物体在2倍焦距处，成倒立、等大的实像；当f＜u＜2f时，成倒立、放大的实像；当u＞2f时，成倒立、缩小的实像；且物距减小，像距增大，像变大。从图像中B点可知，物距u=20cm，像距v=20cm，此时u=v=2f，可求出焦距，再逐一分析选项。
【解析】根据凸透镜成像规律，当u=v时，2f=u=v，由图中B点得u=20cm，故2f=20cm，焦距f=10cm。对各选项分析：A选项，焦距为10cm，不是20cm，错误；B选项，AB间物距在f（10cm）和2f（20cm）之间，成倒立、放大的实像，不是缩小，错误；C选项，BC间物距大于2f，成倒立、缩小的实像，不是放大，错误；D选项，蜡烛从C到B，物距减小，根据“物近像远像变大”，像逐渐变大，正确。
【答案】D
【知识点】凸透镜成像规律
【点评】本题结合图像考查凸透镜成像规律的应用，关键是从图像中获取物距与像距的关系确定焦距，再结合成像规律分析选项，需掌握成像规律的核心要点。
【难度系数】0.5
