8. (2025河南郑州七中期中)在如图所示电路的“○”内填上适当的电表符号.要求:当开关S闭合时,电路连接正确,$R_1$、$R_2$均正常工作.
答案
8. 如答图所示
解析
【分析】要确定电路中“○”内的电表，需牢记电流表串联在电路中、电压表并联在电路中的使用规则，同时保证$R_1$、$R_2$正常工作，即电路不能短路，两个电阻都要有电流通路。观察电路：下方的“○”若为电流表，可让电流通过，为$R_1$、$R_2$提供电流路径；右侧的“○”若为电压表，并联在电路中，不会造成短路，此时$R_1$、$R_2$形成并联电路，均能正常工作。
【解析】根据电流表串联、电压表并联的使用要求，结合$R_1$、$R_2$正常工作的条件：下方的“○”串联在干路中，应填电流表（符号A）；右侧的“○”并联在电路两端，应填电压表（符号V），这样电路为并联电路，$R_1$、$R_2$都有电流通过，连接正确。
【答案】如答图所示
【知识点】电流表使用、电压表使用、电路连接
【点评】本题考查电表的正确接法，核心是掌握电流表和电压表的使用规则，同时保证用电器正常工作，是电路基础题，难度适中。
【难度系数】0.5
【解析】根据电流表串联、电压表并联的使用要求，结合$R_1$、$R_2$正常工作的条件：下方的“○”串联在干路中，应填电流表（符号A）；右侧的“○”并联在电路两端，应填电压表（符号V），这样电路为并联电路，$R_1$、$R_2$都有电流通过，连接正确。
【答案】如答图所示
【知识点】电流表使用、电压表使用、电路连接
【点评】本题考查电表的正确接法，核心是掌握电流表和电压表的使用规则，同时保证用电器正常工作，是电路基础题，难度适中。
【难度系数】0.5

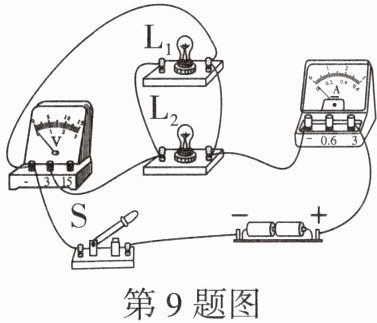

9. 如图所示的电路中,两灯泡并联,电流表测量干路电流,电压表测量电源两端的电压.已知其中有一根导线连接错误,请在错误的导线上画“×”,并用笔画线表示导线,使电路连接正确.
答案
9. 如答图所示
解析
【分析】要解决这个电路纠错问题，需先明确题目要求：两灯泡并联，电流表测量干路电流，电压表测量电源两端电压。观察原电路，找到不符合要求的导线：原电路中连接电流表“-”接线柱与L₂右接线柱的导线是错误的，该导线会导致电路连接不符合并联及电表测量要求，需修正这根导线的连接位置，使电路满足题目要求。
【解析】1. 标记错误导线：在连接电流表“-”接线柱和L₂右接线柱的导线上画“×”；2. 修正导线：将该导线原本连接L₂右接线柱的一端，改接到L₂的左接线柱上。修正后，电流从电源正极流出，经电流表后分为两条支路，一条经过L₁、开关S回到电源负极，另一条经过L₂、开关S回到电源负极，两灯并联；电流表串联在干路中，测量干路电流；电压表并联在电源两端，测量电源电压，符合题目要求。
【答案】如答图所示
【知识点】并联电路、电流表使用、电压表使用
【点评】本题考查电路的连接与纠错，核心是掌握并联电路的特点、电流表和电压表的使用规则，属于基础电路题。
【难度系数】0.5
【解析】1. 标记错误导线：在连接电流表“-”接线柱和L₂右接线柱的导线上画“×”；2. 修正导线：将该导线原本连接L₂右接线柱的一端，改接到L₂的左接线柱上。修正后，电流从电源正极流出，经电流表后分为两条支路，一条经过L₁、开关S回到电源负极，另一条经过L₂、开关S回到电源负极，两灯并联；电流表串联在干路中，测量干路电流；电压表并联在电源两端，测量电源电压，符合题目要求。
【答案】如答图所示
【知识点】并联电路、电流表使用、电压表使用
【点评】本题考查电路的连接与纠错，核心是掌握并联电路的特点、电流表和电压表的使用规则，属于基础电路题。
【难度系数】0.5

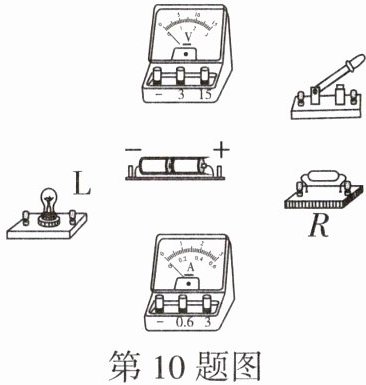

10. 实验要求灯泡L和电阻为R的电阻器并联，电压表测电源两端电压，电流表接小测量范围测通过灯泡L的电流，开关同时控制灯泡L和电阻为R的电阻器，请你用笔画线表示导线将如图所示的实物电路连接完整。
答案
10. 如答图所示
解析
【分析】
要完成该实物电路连接，需先明确电路要求：灯泡L与电阻R并联，开关在干路控制整个电路；电流表测L的电流，需串联在L的支路，且电流从正接线柱进、负接线柱出，选0~0.6A量程；电压表测电源电压，需并联在电源两端，选0~3V量程，电流从正接线柱进、负接线柱出。连接思路：电流从电源正极出发，经开关后分为两条支路，一条支路接电阻R，另一条支路接电流表和灯泡L，两条支路汇合后回到电源负极；电压表并联在电源两端，对应接线柱连接。
【解析】
1. 干路连接：电源正极连接开关的一个接线柱，开关的另一个接线柱作为干路分支点。
2. 电阻R支路：开关分支点连接电阻R的一个接线柱，电阻R的另一个接线柱连接电源负极。
3. 灯泡L支路：开关分支点连接电流表的0.6A接线柱（正接线柱），电流表的负接线柱连接灯泡L的一个接线柱，灯泡L的另一个接线柱连接电源负极。
4. 电压表连接：电压表的负接线柱连接电源负极，电压表的3V接线柱（正接线柱）连接开关的分支点，完成连接，如答图所示。
【答案】
如答图所示
【知识点】
并联电路连接；电流表使用；电压表使用
【点评】
本题考查并联电路的实物连接，需掌握电流表、电压表的正确使用规则，明确干路、支路的连接方式，难度适中。
【难度系数】
0.5
要完成该实物电路连接，需先明确电路要求：灯泡L与电阻R并联，开关在干路控制整个电路；电流表测L的电流，需串联在L的支路，且电流从正接线柱进、负接线柱出，选0~0.6A量程；电压表测电源电压，需并联在电源两端，选0~3V量程，电流从正接线柱进、负接线柱出。连接思路：电流从电源正极出发，经开关后分为两条支路，一条支路接电阻R，另一条支路接电流表和灯泡L，两条支路汇合后回到电源负极；电压表并联在电源两端，对应接线柱连接。
【解析】
1. 干路连接：电源正极连接开关的一个接线柱，开关的另一个接线柱作为干路分支点。
2. 电阻R支路：开关分支点连接电阻R的一个接线柱，电阻R的另一个接线柱连接电源负极。
3. 灯泡L支路：开关分支点连接电流表的0.6A接线柱（正接线柱），电流表的负接线柱连接灯泡L的一个接线柱，灯泡L的另一个接线柱连接电源负极。
4. 电压表连接：电压表的负接线柱连接电源负极，电压表的3V接线柱（正接线柱）连接开关的分支点，完成连接，如答图所示。
【答案】
如答图所示
【知识点】
并联电路连接；电流表使用；电压表使用
【点评】
本题考查并联电路的实物连接，需掌握电流表、电压表的正确使用规则，明确干路、支路的连接方式，难度适中。
【难度系数】
0.5

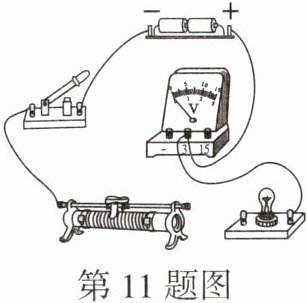

11.（定心卷改编）如图所示电路，请用笔画线表示导线完成电路连接.要求：向右移动滑动变阻器的滑片，小灯泡变亮，电压表测小灯泡两端的电压.
答案
11. 如答图所示
解析
【分析】
要完成电路连接，需明确两个核心要求：一是向右移动滑动变阻器滑片时小灯泡变亮，说明滑动变阻器接入电路的电阻需随滑片右移而减小，因此滑动变阻器应采用“一上一下”接线，且接右下接线柱；二是电压表测小灯泡两端电压，需将电压表并联在小灯泡两端，且电流从电压表正接线柱流入、负接线柱流出，结合电源为两节干电池（总电压3V），电压表选0~3V量程。
【解析】
1. 滑动变阻器连接：将滑动变阻器的右下接线柱与小灯泡的左接线柱相连，滑动变阻器上方接线柱已与开关连接，满足“一上一下”接线，滑片右移时接入电阻变小，符合要求；
2. 电压表连接：将电压表的“3”接线柱接小灯泡的右接线柱，电压表的“-”接线柱接小灯泡的左接线柱，使电压表并联在小灯泡两端，正进负出，量程匹配电源电压。
【答案】
如答图所示
【知识点】
滑动变阻器使用、电压表使用、电路连接
【点评】
本题考查基础电路连接，需掌握滑动变阻器和电压表的正确使用规则，结合题目要求分析接线方式，属于电学常规基础题。
【难度系数】
0.6
要完成电路连接，需明确两个核心要求：一是向右移动滑动变阻器滑片时小灯泡变亮，说明滑动变阻器接入电路的电阻需随滑片右移而减小，因此滑动变阻器应采用“一上一下”接线，且接右下接线柱；二是电压表测小灯泡两端电压，需将电压表并联在小灯泡两端，且电流从电压表正接线柱流入、负接线柱流出，结合电源为两节干电池（总电压3V），电压表选0~3V量程。
【解析】
1. 滑动变阻器连接：将滑动变阻器的右下接线柱与小灯泡的左接线柱相连，滑动变阻器上方接线柱已与开关连接，满足“一上一下”接线，滑片右移时接入电阻变小，符合要求；
2. 电压表连接：将电压表的“3”接线柱接小灯泡的右接线柱，电压表的“-”接线柱接小灯泡的左接线柱，使电压表并联在小灯泡两端，正进负出，量程匹配电源电压。
【答案】
如答图所示
【知识点】
滑动变阻器使用、电压表使用、电路连接
【点评】
本题考查基础电路连接，需掌握滑动变阻器和电压表的正确使用规则，结合题目要求分析接线方式，属于电学常规基础题。
【难度系数】
0.6

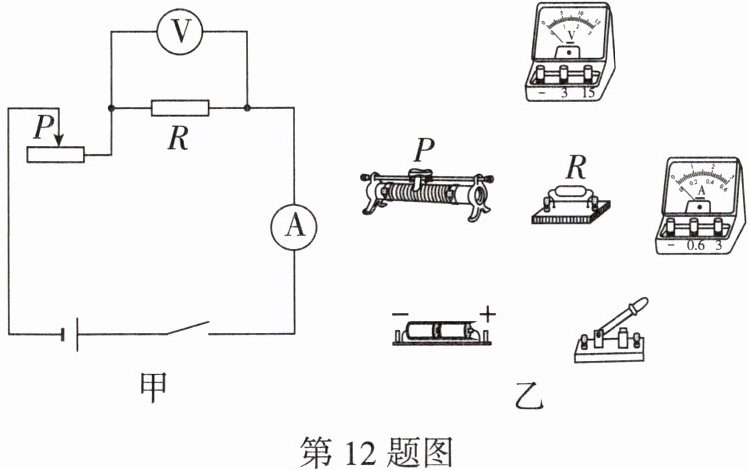

12. 如图甲所示是小明设计的电路图,闭合开关后电路中的电流小于0.6 A,请你帮他按照图甲将图乙中的实物电路连接完整.
答案
12. 如答图所示
解析
【分析】首先分析图甲的电路图：定值电阻R与滑动变阻器串联，电流表测电路中的电流，电压表测定值电阻R两端的电压。连接实物时，需遵循电流路径：从电源正极出发，依次连接开关、电流表、定值电阻R、滑动变阻器、回到电源负极；电压表并联在R两端，且电流表、电压表要选择合适量程（电流小于0.6A，电流表选0~0.6A量程；电源为一节干电池，电压约1.5V，电压表选0~3V量程），滑动变阻器采用“一上一下”接线原则。
【解析】按照上述分析连接实物：电源正极→开关→电流表（接“-”和“0.6”接线柱）→定值电阻R的右端→R的左端→滑动变阻器（接一个上接线柱和一个下接线柱）→电源负极；电压表并联在R两端，接“-”和“3”接线柱，对应R的两端，连接完成后如答图所示。
【答案】如答图所示
【知识点】实物电路连接、电流表使用、电压表使用
【点评】本题考查根据电路图连接实物电路，需掌握串联电路连接规则、电表量程选择及滑动变阻器的接线方法，是电学基础操作题。
【难度系数】0.6
【解析】按照上述分析连接实物：电源正极→开关→电流表（接“-”和“0.6”接线柱）→定值电阻R的右端→R的左端→滑动变阻器（接一个上接线柱和一个下接线柱）→电源负极；电压表并联在R两端，接“-”和“3”接线柱，对应R的两端，连接完成后如答图所示。
【答案】如答图所示
【知识点】实物电路连接、电流表使用、电压表使用
【点评】本题考查根据电路图连接实物电路，需掌握串联电路连接规则、电表量程选择及滑动变阻器的接线方法，是电学基础操作题。
【难度系数】0.6
13. 如图为小明设计的部分电路,为使电路正常工作,请在图中的○内填入电流表或电压表的符号.
答案
13. 如答图所示
解析
【分析】
要确定○内的电表符号，需依据电流表串联、电压表并联的使用规则：电流表需串联在电路中，相当于导线；电压表需并联在电路两端，相当于开路。观察题图，右侧的圆圈与电路串联，应填电流表；左侧的圆圈与电路并联，应填电压表，这样电路才能正常工作。
【解析】
根据电表使用规则：
1. 右侧圆圈：与整个电路串联，需填入电流表符号“A”，保证电流能通过该电表形成通路；
2. 左侧圆圈：与电路并联，需填入电压表符号“V”，测量电路两端的电压，且不会造成短路。
最终电路连接符合电表使用要求，可正常工作。
【答案】
如答图所示
【知识点】
电流表使用；电压表使用；电路连接
【点评】
本题考查电流表和电压表的正确连接方式，是电路基础题，核心是区分串并联电表的使用规则，难度较低。
【难度系数】
0.3
要确定○内的电表符号，需依据电流表串联、电压表并联的使用规则：电流表需串联在电路中，相当于导线；电压表需并联在电路两端，相当于开路。观察题图，右侧的圆圈与电路串联，应填电流表；左侧的圆圈与电路并联，应填电压表，这样电路才能正常工作。
【解析】
根据电表使用规则：
1. 右侧圆圈：与整个电路串联，需填入电流表符号“A”，保证电流能通过该电表形成通路；
2. 左侧圆圈：与电路并联，需填入电压表符号“V”，测量电路两端的电压，且不会造成短路。
最终电路连接符合电表使用要求，可正常工作。
【答案】
如答图所示
【知识点】
电流表使用；电压表使用；电路连接
【点评】
本题考查电流表和电压表的正确连接方式，是电路基础题，核心是区分串并联电表的使用规则，难度较低。
【难度系数】
0.3

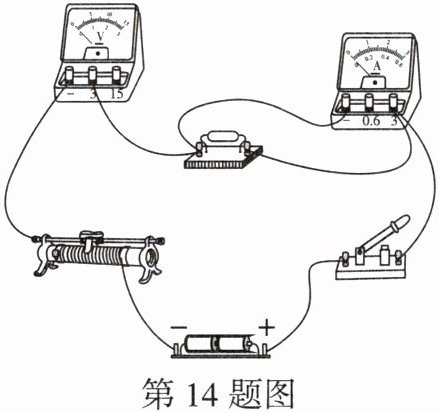

14. 如图所示是小明连接的实物电路,他想用电流表测量电路中的电流,用电压表测量电阻器两端的电压,经检查发现有一根导线连接错误,请在错误的导线上画“×”,并用笔画线表示导线画出正确的连线.
答案
14. 如答图所示
解析
【分析】要解决此题，需明确电流表应串联在电路中，电压表应并联在被测电阻两端，且正负接线柱连接正确。观察实物电路，发现电流表与电阻并联、电压表串联在电路中，这是错误的，需找到错误导线并修正，使电路符合电表的使用规则。

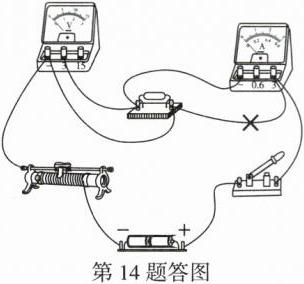

【解析】原电路中，连接电阻右端与电流表的导线为错误导线，在该导线上画“×”；将电阻的右端连接到电压表的“3”接线柱，此时电压表并联在电阻两端，电流表串联在电路中，电流路径为：电源正极→开关→电流表→电阻→滑动变阻器→电源负极，符合电表的使用要求。
【答案】如答图所示
【知识点】电路连接、电流表使用、电压表使用
【点评】本题考查电流表和电压表的正确连接，是电学基础题型，需牢记电表的连接规则，判断电路错误并修正。
【难度系数】0.5
【解析】原电路中，连接电阻右端与电流表的导线为错误导线，在该导线上画“×”；将电阻的右端连接到电压表的“3”接线柱，此时电压表并联在电阻两端，电流表串联在电路中，电流路径为：电源正极→开关→电流表→电阻→滑动变阻器→电源负极，符合电表的使用要求。
【答案】如答图所示
【知识点】电路连接、电流表使用、电压表使用
【点评】本题考查电流表和电压表的正确连接，是电学基础题型，需牢记电表的连接规则，判断电路错误并修正。
【难度系数】0.5
15. 万唯原创 如图是小红在实验课上连接的实物电路,请你帮她在虚线框中画出对应的电路图.
答案
15. 如答图所示
解析
【分析】要画出实物电路对应的电路图，需先明确各元件的连接关系：①梳理电流路径：电流从电源正极出发，经开关S、滑动变阻器后，可通过定值电阻与S₁的支路，或通过S₂的支路，最终经灯泡回到电源负极；②确定电压表的测量对象：电压表并联在灯泡两端，测灯泡的电压；③明确开关的控制作用：S₂并联在定值电阻两端，可短路定值电阻，S₁控制定值电阻支路。据此按规范绘制电路图。
【解析】根据实物电路的连接，绘制电路图时：1. 先画出电源符号；2. 依次连接开关S、滑动变阻器，按电流走向连接；3. 将定值电阻与开关S₁串联后，与开关S₂并联，再与灯泡串联；4. 电压表并联在灯泡两端，正负接线柱连接正确，最终得到的电路图与参考答案一致。
【答案】如答图所示
【知识点】电路图绘制、电路元件连接
【点评】本题考查根据实物图画电路图，核心是准确分析各元件的连接方式和开关的作用，属于电学基础题型，需掌握规范的电路图绘制方法。
【难度系数】0.5
【解析】根据实物电路的连接，绘制电路图时：1. 先画出电源符号；2. 依次连接开关S、滑动变阻器，按电流走向连接；3. 将定值电阻与开关S₁串联后，与开关S₂并联，再与灯泡串联；4. 电压表并联在灯泡两端，正负接线柱连接正确，最终得到的电路图与参考答案一致。
【答案】如答图所示
【知识点】电路图绘制、电路元件连接
【点评】本题考查根据实物图画电路图，核心是准确分析各元件的连接方式和开关的作用，属于电学基础题型，需掌握规范的电路图绘制方法。
【难度系数】0.5
