例1 如图所示，平行光通过图中左侧虚线框（其中放置一块透镜）后，在右侧光屏上形成一个圆形光斑，该光斑的直径比透镜大. 请你判断虚线框中是否为凸透镜，写出接下来的操作及判断方法.（不添加其他器材）
　　　　
（1）操作：将光屏____________.
（2）判断方法：____________________________.

例1(1)向左移动　(2)若能在光屏上观察到比透镜直径小的光斑，则为凸透镜

例2 小华测焦距f时，将凸透镜正对太阳，在透镜下方的白纸上呈现一光斑时，测得光斑到透镜的距离为l，将白纸再远离透镜一段距离，发现白纸上又出现了相同大小的光斑，则l________（＞/=/＜）f；小华取一发光的小电灯放在该凸透镜主光轴上离光心距离为l处，在透镜另一侧将白纸沿主光轴远离透镜的过程中，纸上的光斑大小将________.

例2＜　逐渐变大

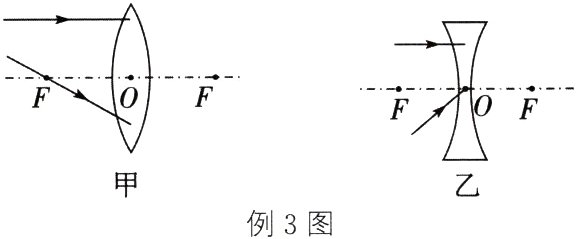

例3 如图所示，请在图中画出两条入射光线通过透镜后的折射光线.
　　

例3如图所示

例4（2024·牡丹江）把凸透镜正对太阳光，在距凸透镜10cm的光屏上得到一个最小、最亮的光斑，若将一支点燃的蜡烛放在此凸透镜前15cm处，在凸透镜另一侧调节光屏的位置，可得到烛焰清晰的（ ）
A. 正立、放大的虚像
B. 倒立、缩小的实像
C. 倒立、等大的实像
D. 倒立、放大的实像

例4 D

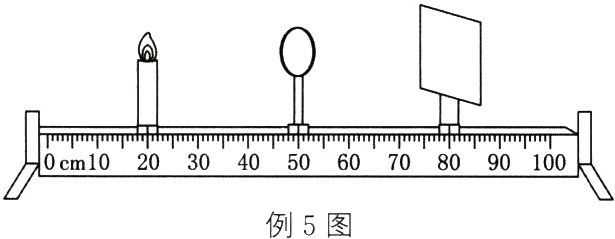

例5（2024·苏州改编）探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，光屏上恰好成清晰的像，该像是倒立、________的实像，此凸透镜的焦距是________cm. 保持凸透镜的位置不动，将蜡烛远离凸透镜，若在光屏上还能够得到清晰的像，应将光屏________（远离/靠近）凸透镜.
　　　　　

例5等大 15.0 靠近

例6 某兴趣小组做“探究凸透镜成像的规律”的实验.
（1）如图所示，将蜡烛、凸透镜和光屏依次放在水平桌面上，点燃蜡烛后，应调节烛焰和光屏的中心位于凸透镜的________上，其目的是使像成在____________.
　　　　　　　
（2）小明将蜡烛由距凸透镜90cm处移至距凸透镜120cm处的过程中，在光屏上所成的像与凸透镜间的距离均约为5cm. 若他再将蜡烛移至距凸透镜7cm处，移动光屏，则光屏上得到的像一定是________（填字母）.
A. 放大的像 B. 等大的像
C. 缩小的像 D. 正立的像
（3）当烛焰距离凸透镜8cm时，在距离凸透镜15cm处的光屏上成倒立的像. 保持蜡烛和光屏不动，把凸透镜____________________（写出移动方向和距离），会再次在光屏上得到清晰的像.
（4）实验中小华无论怎样移动蜡烛、凸透镜和光屏，都不能在光屏上观察到烛焰的像，于是她认为：“物距小于一倍焦距时，物体通过凸透镜不能成像.”这个结论并不严谨，为得出正确的结论，她应该增加的一步操作是取下光屏，____________________________.

例6(1)主光轴 光屏的中央 (2)A (3)向光屏方向移动7cm (4)从光屏一侧透过透镜看能否观察到烛焰的像
