（1）定义：电流通过导体时________能转化成________能的现象.

（1）内容：电流通过导体产生的热量跟______________成正比，跟导体的________成正比，跟________成正比.

（2）公式：$Q =$_______. 公式中电流$I$的单位是A，电阻$R$的单位是$\Omega$，通电时间$t$的单位是s，热量$Q$的单位是J.

（4）推导式：对于纯电阻电路，有$Q = W = Pt = UIt=\frac{U^{2}}{R}t$.

例1（2024·菏泽）下列家用电器，利用电流的热效应工作的是（ ）
A. 电冰箱
B. 洗衣机
C. 电脑
D. 电饭煲

例1 D

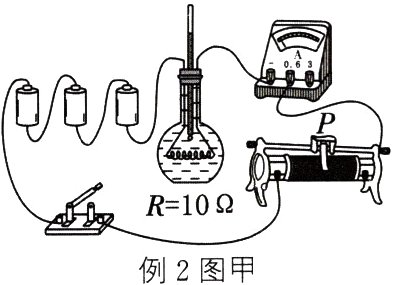

例2 用如图甲所示的装置探究“电流通过导体产生的热量与电流的关系”，烧瓶内装满了煤油.

（1）烧瓶中装入的煤油是_______（导体/绝缘体）.
（2）为了探究电流通过导体产生的热量与电流的关系，小明设计了如图甲所示的装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较______________来判断相同时间内不同电流产生的热量多少. 下列探究实例中，也是采用这种研究方法的是_______（填字母）.
A. 探究电流与电压、电阻的关系
B. 在“探究影响动能大小因素”的实验中，小车动能的大小通过木块移动的距离来比较

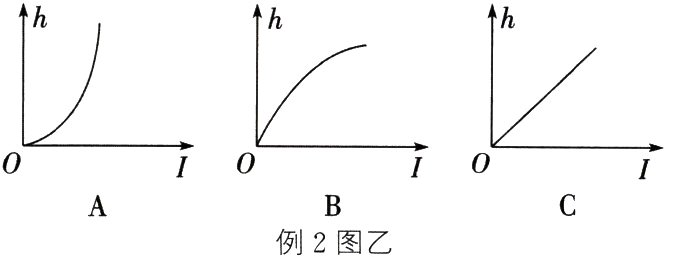

（3）小红用如图甲所示的装置，经多次实验测量，收集实验数据，绘制了烧瓶中温度计管内液面上升的高度h与电流I的关系图像. 根据焦耳定律可知，图乙中能正确反映h-I关系的是_______（填字母）.

例2(1)绝缘体　(2)温度计示数的变化　B　(3)A
