9. 下列电路中，能直接测量通过灯 L₁ 电流的电路是(
D
)答案
9. D
10. (人教图片改编)加油站的工作人员加油作业前通常要用手触摸如图所示的静电释放器，这样可以消除人体“多余”的负电荷，防止产生电火花发生危险。这属于静电的
防止
(选填“利用”或“防止”)，当手触摸该静电释放器时，电荷移动方向是从人体到静电释放器
，电流方向是从静电释放器到人体
。答案
10. 防止 从人体到静电释放器 从静电释放器到人体
11. (2025 韶关模拟)某同学要用电流表测量通过灯 L₁ 的电流，连接的电路图如图所示。闭合开关后，灯 L₁
不亮
(选填“亮”或“不亮”)，电流表有
(选填“有”或“没有”)示数。此时电流表测量的是通过灯L₂
(选填“L₁”或“L₂”)的电流。答案
11. 不亮 有 L₂
12. 甲、乙两位同学用电流表测量电流，测量结果如图所示，图甲电流表的示数为
0.3（佛山市读数为 0.30）
A；观察图乙示数，为了更精确地测量，可以进行的操作是将接“3”接线柱的导线改接“0.6”接线柱
。答案
12. 0.3（佛山市读数为 0.30） 将接“3”接线柱的导线改接“0.6”接线柱
13. [2019 广东 16(2)题改编]如图所示，图甲中电流表的读数为
1.4（佛山市读数为 1.40）
A。若某次测量电流前指针如图乙所示，需要进行调零
。答案
13. 1.4（佛山市读数为 1.40） 调零
14. (2025 珠海模拟)物理兴趣小组同学按如图的电路图进行实验连接，闭合开关后发现 L₁ 比 L₂ 亮，则下列判断正确的是(
A.通过两灯的电流一样大
B.通过 L₁ 的电流比较大
C.通过 L₂ 的电流比较大
D.可能是 L₂ 的灯丝断了
A
)A.通过两灯的电流一样大
B.通过 L₁ 的电流比较大
C.通过 L₂ 的电流比较大
D.可能是 L₂ 的灯丝断了
答案
14. A
解析
解：由电路图可知，两灯泡串联。在串联电路中，电流处处相等，所以通过L₁和L₂的电流一样大。L₁比L₂亮，是因为L₁的实际功率比L₂大，与电流大小无关。若L₂灯丝断了，电路断路，两灯均不亮，与题意不符。
A
A
15. (2025 肇庆模拟)如图所示的实验电路，闭合开关 S 后，电流表 A₁ 的示数为 0.5 A，电流表 A₂ 的示数为 0.3 A。则通过小灯泡 L₁、L₂ 的电流分别是(
A.0.3 A，0.2 A
B.0.2 A，0.3 A
C.0.5 A，0.3 A
D.0.5 A，0.2 A
A
)A.0.3 A，0.2 A
B.0.2 A，0.3 A
C.0.5 A，0.3 A
D.0.5 A，0.2 A
答案
15. A

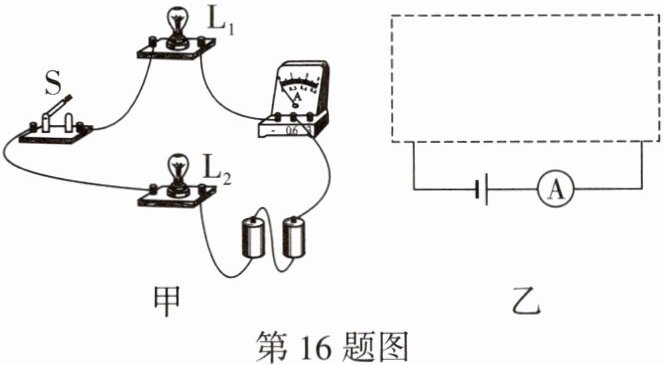

16. 请根据实物图甲，在图乙的虚线框内将电路补充完整。
答案
16. 如答图所示

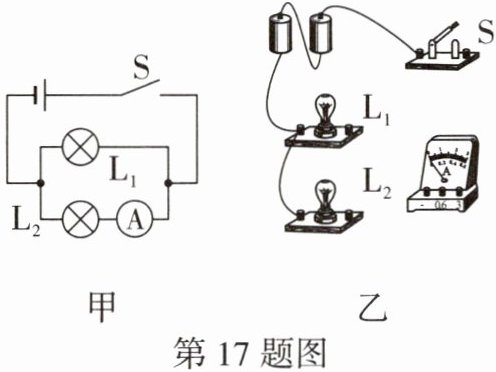

17. 请根据电路图甲，将图乙中的实物电路补充完整。
答案
17. 如答图所示
