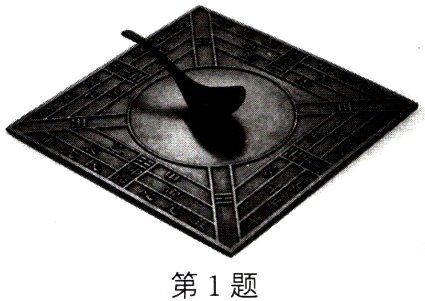

1. 指南针是我国古代四大发明之一，早期的指南针叫“司南”，如图所示. 关于司南的说法正确的是（ ）
　　　　　
A. 司南周围存在磁场，不存在磁感线
B. 司南周围的磁场分布是均匀的
C. 司南只有一个磁极
D. 司南对放入其周围的铜棒有力的作用

A

2. （2024·盐城模拟）如图，把螺线管沿东西方向水平悬挂起来，然后给导线通电，发现螺线管转动后静止时A端指向北方，B端指向南方，请你在图中将小磁针N极涂黑，并标出螺线管中P点的电流方向.
　　　　　　

如图所示

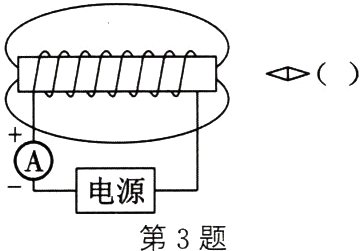

3. 根据图中的信息标出磁感线的方向，并在图中括号内标出小磁针的极性.
　　　　　

如图所示

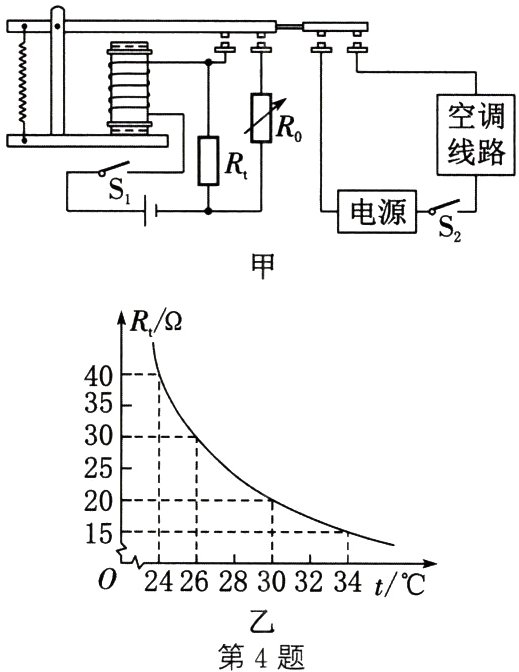

4. （2024·苏州一模）小明设计了如图甲所示的电路，以使房内温度能保持在一定范围内. 控制电路由电磁继电器、电阻箱R₀、低压电源（3 V）等组成，热敏电阻Rₜ安装在房间内，阻值随温度的变化如图乙. 工作电路由电源、空调线路等组成，调好R₀阻值，闭合开关S₁、S₂，房内温度能在一定范围内波动.（电磁铁线圈中电流高于某临界值时衔铁即被吸下，低于该值会被释放，线圈电阻忽略不计）
　　　　　　　
　　　　(1)通电线圈上端是________极.
　　　　(2)根据控制电路可判断出此时空调为________（加热/制冷）模式，若房内气温在26～30℃范围内波动，电阻箱R₀的阻值应设定为________Ω.
　　　　(3)为使房内气温波动的范围增大一些，应将电阻箱R₀的阻值适当调________.

(1) N (2) 制冷 60 (3) 小
