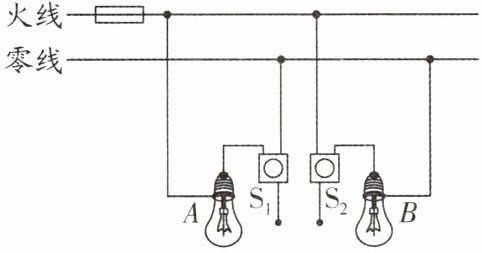

8. 如图所示，A、B两点均为螺口灯泡的螺旋部分，当开关$S_1$、$S_2$都断开后，站在地上的人用手直接接触
A
（填“A”或“B”）点时会触电。所以，开关$S_1$
的接法是错误的。答案
8. A $S_1$ 解析:当开关没有接在电灯与火线之间时,断开开关,A点仍与火线相通,人接触会造成触电,所以开关$S_1$的接法错误。
解析
【分析】
要判断接触哪个点会触电，需明确家庭电路触电的原因是人体直接或间接接触火线形成通路，且开关应接在火线上，断开开关后用电器需与火线断开。观察电路图：灯泡A的螺旋部分A点直接与火线相连，开关$S_1$接在零线与灯泡A顶端之间，当$S_1$断开时，A点仍与火线相通；灯泡B的螺旋部分B点与零线相连，开关$S_2$接在火线上，断开$S_2$后B点与零线连通。因此接触A点会触电，开关$S_1$接法错误。
【解析】
家庭电路中，触电的本质是人体接触火线，电流经人体流入大地。正确接法要求开关接在火线上，断开开关后用电器不带电：
1. 对A点的分析：A是灯泡A的螺旋部分，直接连接火线，开关$S_1$接在零线侧，当$S_1$断开时，A点仍与火线连通，站在地上的人接触A点，电流会通过人体流向大地，造成触电。
2. 对B点的分析：B是灯泡B的螺旋部分，连接零线，开关$S_2$接在火线上，断开$S_2$后，B点与零线连通，不会触电。
3. 开关接法判断：开关$S_1$接在零线上，不符合“开关应接在火线与用电器之间”的安全要求，接法错误；开关$S_2$接法正确。
【答案】
A；$S_1$
【知识点】
家庭电路安全用电；开关接法；触电判断
【点评】
本题考查家庭电路的安全用电常识，核心是掌握开关的正确接法及触电的判断依据，需牢记开关应接在火线上，断开开关后用电器与火线断开，避免触电事故，属于基础安全用电题。
【难度系数】
0.3
要判断接触哪个点会触电，需明确家庭电路触电的原因是人体直接或间接接触火线形成通路，且开关应接在火线上，断开开关后用电器需与火线断开。观察电路图：灯泡A的螺旋部分A点直接与火线相连，开关$S_1$接在零线与灯泡A顶端之间，当$S_1$断开时，A点仍与火线相通；灯泡B的螺旋部分B点与零线相连，开关$S_2$接在火线上，断开$S_2$后B点与零线连通。因此接触A点会触电，开关$S_1$接法错误。
【解析】
家庭电路中，触电的本质是人体接触火线，电流经人体流入大地。正确接法要求开关接在火线上，断开开关后用电器不带电：
1. 对A点的分析：A是灯泡A的螺旋部分，直接连接火线，开关$S_1$接在零线侧，当$S_1$断开时，A点仍与火线连通，站在地上的人接触A点，电流会通过人体流向大地，造成触电。
2. 对B点的分析：B是灯泡B的螺旋部分，连接零线，开关$S_2$接在火线上，断开$S_2$后，B点与零线连通，不会触电。
3. 开关接法判断：开关$S_1$接在零线上，不符合“开关应接在火线与用电器之间”的安全要求，接法错误；开关$S_2$接法正确。
【答案】
A；$S_1$
【知识点】
家庭电路安全用电；开关接法；触电判断
【点评】
本题考查家庭电路的安全用电常识，核心是掌握开关的正确接法及触电的判断依据，需牢记开关应接在火线上，断开开关后用电器与火线断开，避免触电事故，属于基础安全用电题。
【难度系数】
0.3
9. (2025·黄山三模)如图所示是两位电工站在绝缘梯上维修电路的情景,甲电工左手不小心接触到了火线,同时右手递给乙电工一根铁钉,如果要保证两位电工的安全,乙电工左手在接铁钉的同时,其右手不能触摸
零线
(填“火线”“零线”或“梯子”)。答案
9. 零线 解析:甲电工左手不小心接触到了火线,同时右手递给乙电工一根铁钉,如果要保证两位电工的安全,乙电工左手在接铁钉的同时,其右手不能触摸零线,否则会造成双线触电。
解析
【分析】
要解决这个问题，需明确触电的原理：当人体形成电流通路时就会发生触电。甲电工接触火线，通过铁钉将电流传递给乙电工，此时若乙电工触摸零线，电流会从火线经甲、铁钉、乙流向零线，形成闭合回路，造成双线触电，危及安全，因此需判断乙电工不能触摸的线路。
【解析】
甲电工左手接触火线，右手通过铁钉将电流传导给乙电工。若乙电工左手接铁钉（已与火线连通），此时若右手触摸零线，电流路径为：火线→甲→铁钉→乙→零线，形成完整的电流通路，导致双线触电，无法保证安全；若触摸火线或绝缘梯子，不会形成危险的电流通路，因此乙电工右手不能触摸零线。
【答案】
零线
【知识点】
触电类型、安全用电
【点评】
本题考查安全用电的常识，核心是理解双线触电的形成条件，需结合电路通路的知识分析，难度适中。
【难度系数】
0.5
要解决这个问题，需明确触电的原理：当人体形成电流通路时就会发生触电。甲电工接触火线，通过铁钉将电流传递给乙电工，此时若乙电工触摸零线，电流会从火线经甲、铁钉、乙流向零线，形成闭合回路，造成双线触电，危及安全，因此需判断乙电工不能触摸的线路。
【解析】
甲电工左手接触火线，右手通过铁钉将电流传导给乙电工。若乙电工左手接铁钉（已与火线连通），此时若右手触摸零线，电流路径为：火线→甲→铁钉→乙→零线，形成完整的电流通路，导致双线触电，无法保证安全；若触摸火线或绝缘梯子，不会形成危险的电流通路，因此乙电工右手不能触摸零线。
【答案】
零线
【知识点】
触电类型、安全用电
【点评】
本题考查安全用电的常识，核心是理解双线触电的形成条件，需结合电路通路的知识分析，难度适中。
【难度系数】
0.5
10. 新素材 创新装置 电工师傅在维修电路时，为了安全，将如图所示的用导线直接相连的插头插入插座。在空气开关被人误合上去时，电路发生
短路
，干路中电流将变大
，空气开关将跳闸保护电工安全。答案
10. 短路 大 解析:插座的一个孔连接家庭电路中的火线,一孔连接零线,将用导线直接相连的插头插入插座,则相当于将火线和零线之间用导线连接起来,一旦空气开关闭合,电路就发生短路,由$I=\frac{U}{R}$可知,此时电路电流将变大,使空气开关跳闸,从而保护电工安全。
解析
【分析】
要解决该题，需先明确家庭电路插座的接线特点：插座的两个孔分别连接火线和零线。当用导线直接相连的插头插入插座时，相当于将火线和零线通过导线直接连通，未经过用电器，这种情况属于电路短路。再结合欧姆定律分析电流变化：家庭电路电压U为220V，短路时电路总电阻R极小，根据公式$I=\frac{U}{R}$，电压不变时，电阻越小，电流越大，因此干路电流会变大，空气开关会跳闸。
【解析】
家庭电路中，插座的一个孔接火线，另一个孔接零线。将用导线直接相连的插头插入插座，会使火线和零线直接连通，造成电路短路。根据欧姆定律$I=\frac{U}{R}$，家庭电路电压$U=220V$保持不变，短路时电路总电阻$R$非常小，因此干路中的电流$I$会变得很大，空气开关会因电流过大而跳闸，保护电工安全。
【答案】
短路；大
【知识点】
家庭电路故障；短路；欧姆定律
【点评】
本题结合实际电工场景考查家庭电路的短路故障，需掌握插座接线特点、短路概念，以及利用欧姆定律分析电流变化，属于基础应用类题目，难度适中。
【难度系数】
0.3
要解决该题，需先明确家庭电路插座的接线特点：插座的两个孔分别连接火线和零线。当用导线直接相连的插头插入插座时，相当于将火线和零线通过导线直接连通，未经过用电器，这种情况属于电路短路。再结合欧姆定律分析电流变化：家庭电路电压U为220V，短路时电路总电阻R极小，根据公式$I=\frac{U}{R}$，电压不变时，电阻越小，电流越大，因此干路电流会变大，空气开关会跳闸。
【解析】
家庭电路中，插座的一个孔接火线，另一个孔接零线。将用导线直接相连的插头插入插座，会使火线和零线直接连通，造成电路短路。根据欧姆定律$I=\frac{U}{R}$，家庭电路电压$U=220V$保持不变，短路时电路总电阻$R$非常小，因此干路中的电流$I$会变得很大，空气开关会因电流过大而跳闸，保护电工安全。
【答案】
短路；大
【知识点】
家庭电路故障；短路；欧姆定律
【点评】
本题结合实际电工场景考查家庭电路的短路故障，需掌握插座接线特点、短路概念，以及利用欧姆定律分析电流变化，属于基础应用类题目，难度适中。
【难度系数】
0.3
11. (2025·安徽中考)电给我们的生活带来了极大的便利,但不规范用电会带来很大危害,甚至会危及生命。关于安全用电,下列做法正确的是 (
A.断开开关后更换灯泡
B.用湿手触摸家庭电路中的开关
C.用湿抹布擦拭工作中的用电器
D.拽着插头后面的电线把插头从插座里拔出来
A
)A.断开开关后更换灯泡
B.用湿手触摸家庭电路中的开关
C.用湿抹布擦拭工作中的用电器
D.拽着插头后面的电线把插头从插座里拔出来
答案
11. A 解析:更换灯泡时容易碰到金属部分,断开开关切断电源可以保证金属部分不带电,选项A正确;生活中的水是导体,用湿手触摸家庭电路中的开关容易发生触电事故,选项B错误;湿抹布容易导电,用湿抹布擦拭工作中的用电器时容易发生触电事故,选项C错误;拽着插头后面的电线把插头从插座里拔出来,可能将导线拉断,或将绝缘层拉裂,从而造成触电事故,选项D错误。
解析
【分析】本题围绕安全用电的做法设置选项，解题思路是依据安全用电的基本原则，逐一判断每个选项中的行为是否存在触电风险，排除错误做法，确定正确选项。
【解析】A选项：更换灯泡时，断开开关能切断电源，使灯泡的金属部分不带电，可避免触电事故，做法正确；B选项：生活中的水是导体，用湿手触摸家庭电路开关时，电流易通过水传导至人体，引发触电，做法错误；C选项：湿抹布属于导体，擦拭工作中的用电器时，若用电器漏电，电流会经湿抹布传到人体，造成触电，做法错误；D选项：拽着插头后的电线拔插头，易损坏导线绝缘层或拉断导线，可能引发触电或短路，做法错误。综上，正确选项为A。
【答案】A
【知识点】安全用电原则
【点评】本题考查日常用电安全的基础常识，贴近生活实际，难度较低，侧重考查学生对安全用电规范的理解与应用。
【难度系数】0.8
【解析】A选项：更换灯泡时，断开开关能切断电源，使灯泡的金属部分不带电，可避免触电事故，做法正确；B选项：生活中的水是导体，用湿手触摸家庭电路开关时，电流易通过水传导至人体，引发触电，做法错误；C选项：湿抹布属于导体，擦拭工作中的用电器时，若用电器漏电，电流会经湿抹布传到人体，造成触电，做法错误；D选项：拽着插头后的电线拔插头，易损坏导线绝缘层或拉断导线，可能引发触电或短路，做法错误。综上，正确选项为A。
【答案】A
【知识点】安全用电原则
【点评】本题考查日常用电安全的基础常识，贴近生活实际，难度较低，侧重考查学生对安全用电规范的理解与应用。
【难度系数】0.8
12. 某家庭电路中安装有“220 V 10 A”的空气开关(未画出),下图是电路中的四种情况,开关全部闭合后,不会引起空气开关“跳闸”的是 (
D
) 答案
12. D 解析:A.图中的电路中有大功率用电器,且用电器较多,开关闭合容易造成总功率过大,引起空气开关“跳闸”,不合题意;B.图中闭合开关后,电路发生短路,会造成电流过大,引起空气开关“跳闸”,不合题意;C.图中闭合开关后,电路发生短路,引起空气开关“跳闸”,不合题意;D.图中闭合开关后,其中一只灯泡被短路,但另一只灯泡仍能工作,不会短路,不会引起空气开关“跳闸”,符合题意。故选D。
解析
【分析】
要判断开关全部闭合后是否会引起空气开关“跳闸”，需明确空气开关跳闸的核心原因是电路中电流过大，家庭电路电流过大的原因有两个：一是用电器总功率过大，二是发生电源短路。接下来逐个分析四个选项的电路情况，判断是否存在上述两种导致电流过大的情况。
【解析】
A选项：图中同时接入空调、微波炉、电暖器等多个大功率用电器，开关闭合后，用电器总功率过大，根据公式$I=\frac{P}{U}$，家庭电路电压$U=220V$不变，总功率$P$过大会导致电流过大，引起空气开关“跳闸”，不符合要求；
B选项：开关闭合后，火线与零线通过金属线直接连通，形成电源短路，电路中电流会瞬间急剧增大，导致空气开关“跳闸”，不符合要求；
C选项：开关闭合后，左侧灯泡被金属线短路，同时火线和零线通过金属线形成电源短路，电流过大，引起空气开关“跳闸”，不符合要求；
D选项：开关闭合后，仅左侧灯泡被短路，右侧灯泡仍正常接入火线和零线之间，电路未形成电源短路，且总功率未过大，不会导致电流过大，因此不会引起空气开关“跳闸”，符合要求。
【答案】
D
【知识点】
家庭电路故障分析、电流过大的原因
【点评】
本题考查家庭电路中电流过大的原因，解题关键是准确识别电路是否存在短路或总功率过大的情况，属于家庭电路基础应用题目，难度适中。
【难度系数】
0.6
要判断开关全部闭合后是否会引起空气开关“跳闸”，需明确空气开关跳闸的核心原因是电路中电流过大，家庭电路电流过大的原因有两个：一是用电器总功率过大，二是发生电源短路。接下来逐个分析四个选项的电路情况，判断是否存在上述两种导致电流过大的情况。
【解析】
A选项：图中同时接入空调、微波炉、电暖器等多个大功率用电器，开关闭合后，用电器总功率过大，根据公式$I=\frac{P}{U}$，家庭电路电压$U=220V$不变，总功率$P$过大会导致电流过大，引起空气开关“跳闸”，不符合要求；
B选项：开关闭合后，火线与零线通过金属线直接连通，形成电源短路，电路中电流会瞬间急剧增大，导致空气开关“跳闸”，不符合要求；
C选项：开关闭合后，左侧灯泡被金属线短路，同时火线和零线通过金属线形成电源短路，电流过大，引起空气开关“跳闸”，不符合要求；
D选项：开关闭合后，仅左侧灯泡被短路，右侧灯泡仍正常接入火线和零线之间，电路未形成电源短路，且总功率未过大，不会导致电流过大，因此不会引起空气开关“跳闸”，符合要求。
【答案】
D
【知识点】
家庭电路故障分析、电流过大的原因
【点评】
本题考查家庭电路中电流过大的原因，解题关键是准确识别电路是否存在短路或总功率过大的情况，属于家庭电路基础应用题目，难度适中。
【难度系数】
0.6
13. 新趋势开放性设问 电视机可以用遥控器关机而不用断开电源，这种功能叫作待机功能。这一功能虽给人们带来了方便，但电视机在待机状态下仍然要消耗电能。例如，小明家的一台34英寸彩色电视机的待机功率大约是10 W，假如他家平均每天看4 h电视，看完电视后总是用遥控器关机而不断开电源。试计算：
(1)小明家这台电视机待机一年(365天)浪费的电能是多少？
(2)请你利用家庭电路设计一种测电视机待机功率的方法。
(3)请你就电视机待机功能的正确使用方法提出建议。
(1)小明家这台电视机待机一年(365天)浪费的电能是多少？
(2)请你利用家庭电路设计一种测电视机待机功率的方法。
(3)请你就电视机待机功能的正确使用方法提出建议。
答案
13. (1)$73\ \mathrm{kW·h}$ (2)见解析 (3)见解析
解析:(1)小明家电视机一年的待机时间为$t=(24-4)\mathrm{h}×365=7300\ \mathrm{h}$,一年消耗的电能为$W=Pt=0.01\ \mathrm{kW}×7300\ \mathrm{h}=73\ \mathrm{kW·h}$。
(2)方法:利用秒表和电能表,关闭其他所有用电器,只让待测电视机处于待机状态,测出在时间$t$内电能表表盘转过的圈数$n$,再根据$P=\frac{W}{t}$的关系计算出电视机的待机功率。
(3)暂时关机时使用待机功能,较长时间关机时切断电源。
解析:(1)小明家电视机一年的待机时间为$t=(24-4)\mathrm{h}×365=7300\ \mathrm{h}$,一年消耗的电能为$W=Pt=0.01\ \mathrm{kW}×7300\ \mathrm{h}=73\ \mathrm{kW·h}$。
(2)方法:利用秒表和电能表,关闭其他所有用电器,只让待测电视机处于待机状态,测出在时间$t$内电能表表盘转过的圈数$n$,再根据$P=\frac{W}{t}$的关系计算出电视机的待机功率。
(3)暂时关机时使用待机功能,较长时间关机时切断电源。
解析
【分析】
本题围绕电视机待机耗电问题设置三个小问，解题思路如下：
(1) 计算待机一年浪费的电能，需先算出一年的总待机时间：每天总时长24h减去看电视的4h得到日待机时间，再乘以365天得年待机时间；将待机功率单位转换为kW后，利用电能公式$W=Pt$计算浪费的电能。
(2) 测量待机功率，需控制其他用电器不工作，仅让待机的电视机工作，通过电能表转盘转数和对应时间算出待机消耗的电能，再根据$P=\frac{W}{t}$求待机功率。
(3) 待机功能的正确使用需结合实际：短时间关机用待机，长时间不使用则切断电源，避免浪费电能。
【解析】
(1) 先计算年待机时间：每天待机时间$t_1=24\ \mathrm{h}-4\ \mathrm{h}=20\ \mathrm{h}$，一年待机时间$t=20\ \mathrm{h}×365=7300\ \mathrm{h}$；待机功率$P=10\ \mathrm{W}=0.01\ \mathrm{kW}$，根据电能公式$W=Pt$，得一年浪费的电能$W=0.01\ \mathrm{kW}×7300\ \mathrm{h}=73\ \mathrm{kW·h}$。
(2) 测量待机功率的方法：关闭家庭电路中所有其他用电器，仅让待测电视机处于待机状态；用秒表记录时间$t$内电能表表盘转过的圈数$n$；若电能表参数为每消耗$1\ \mathrm{kW·h}$电能转盘转$N$圈，则待机消耗的电能$W=\frac{n}{N}\ \mathrm{kW·h}$，再根据$P=\frac{W}{t}$计算待机功率。
(3) 正确使用建议：暂时关机时可使用待机功能，较长时间不使用电视机时，应切断电源，避免待机浪费电能。
【答案】
(1) $73\ \mathrm{kW·h}$；(2) 见解析；(3) 见解析
【知识点】
电能计算、电功率测量、节约用电
【点评】
本题结合生活实际考查电能与电功率的应用，既包含基础公式计算，又涉及实验设计和节能建议，注重理论联系实际，培养学生的节能意识与实践应用能力。
【难度系数】
0.6
本题围绕电视机待机耗电问题设置三个小问，解题思路如下：
(1) 计算待机一年浪费的电能，需先算出一年的总待机时间：每天总时长24h减去看电视的4h得到日待机时间，再乘以365天得年待机时间；将待机功率单位转换为kW后，利用电能公式$W=Pt$计算浪费的电能。
(2) 测量待机功率，需控制其他用电器不工作，仅让待机的电视机工作，通过电能表转盘转数和对应时间算出待机消耗的电能，再根据$P=\frac{W}{t}$求待机功率。
(3) 待机功能的正确使用需结合实际：短时间关机用待机，长时间不使用则切断电源，避免浪费电能。
【解析】
(1) 先计算年待机时间：每天待机时间$t_1=24\ \mathrm{h}-4\ \mathrm{h}=20\ \mathrm{h}$，一年待机时间$t=20\ \mathrm{h}×365=7300\ \mathrm{h}$；待机功率$P=10\ \mathrm{W}=0.01\ \mathrm{kW}$，根据电能公式$W=Pt$，得一年浪费的电能$W=0.01\ \mathrm{kW}×7300\ \mathrm{h}=73\ \mathrm{kW·h}$。
(2) 测量待机功率的方法：关闭家庭电路中所有其他用电器，仅让待测电视机处于待机状态；用秒表记录时间$t$内电能表表盘转过的圈数$n$；若电能表参数为每消耗$1\ \mathrm{kW·h}$电能转盘转$N$圈，则待机消耗的电能$W=\frac{n}{N}\ \mathrm{kW·h}$，再根据$P=\frac{W}{t}$计算待机功率。
(3) 正确使用建议：暂时关机时可使用待机功能，较长时间不使用电视机时，应切断电源，避免待机浪费电能。
【答案】
(1) $73\ \mathrm{kW·h}$；(2) 见解析；(3) 见解析
【知识点】
电能计算、电功率测量、节约用电
【点评】
本题结合生活实际考查电能与电功率的应用，既包含基础公式计算，又涉及实验设计和节能建议，注重理论联系实际，培养学生的节能意识与实践应用能力。
【难度系数】
0.6
