4. 如图所示是电阻甲和元件乙的$I-U$图像，下列说法中正确的是（
A.电阻甲和元件乙都可以用来探究电流与电压的关系
B.当电阻甲两端电压为$0\ \mathrm{V}$时，其电阻为$0\ \Omega$
C.当甲、乙串联在电源电压为$3\ \mathrm{V}$的电路中时，电路中的电流为$0.2\ \mathrm{A}$
D.当甲、乙并联在电源电压为$2\ \mathrm{V}$的电路中时，干路中的电流为$0.4\ \mathrm{A}$
C
）A.电阻甲和元件乙都可以用来探究电流与电压的关系
B.当电阻甲两端电压为$0\ \mathrm{V}$时，其电阻为$0\ \Omega$
C.当甲、乙串联在电源电压为$3\ \mathrm{V}$的电路中时，电路中的电流为$0.2\ \mathrm{A}$
D.当甲、乙并联在电源电压为$2\ \mathrm{V}$的电路中时，干路中的电流为$0.4\ \mathrm{A}$
答案
4. C
解析
【分析】
本题考查I-U图像的应用，需结合定值电阻与非线性元件的特点，以及串并联电路的规律逐一分析选项：首先明确，定值电阻的I-U图像为直线（甲），电阻不变；非线性元件（乙）的I-U图像为曲线，电阻随电压变化。探究电流与电压关系需保持电阻不变，电阻是导体本身的性质，与电压电流无关；串联时电流相同、总电压等于各部分电压和，并联时电压相同、干路电流等于各支路电流和，据此判断各选项。
【解析】
选项A：探究电流与电压的关系需保持电阻不变，甲是定值电阻（I-U图像为直线，电阻不变），但乙的I-U图像为曲线，电阻随电压变化，无法用来探究电流与电压的关系，故A错误。
选项B：电阻是导体本身的属性，与两端电压、通过的电流无关。甲为定值电阻，由图像可知，当U甲=2V时，I甲=0.4A，R甲=U甲/I甲=2V/0.4A=5Ω，因此甲两端电压为0V时，电阻仍为5Ω，不是0Ω，故B错误。
选项C：甲、乙串联时电流相同，总电压U=U甲+U乙=3V。观察图像，当电流I=0.2A时，U甲=1V，U乙=2V，U甲+U乙=1V+2V=3V，符合电源电压，因此电路电流为0.2A，故C正确。
选项D：甲、乙并联时电压相同，当电源电压为2V时，由图像可知，I甲=0.4A，I乙=0.2A，干路电流I=I甲+I乙=0.4A+0.2A=0.6A，不是0.4A，故D错误。
【答案】
C
【知识点】
I-U图像应用、串并联电路特点、电阻的性质
【点评】
本题结合I-U图像考查电学综合知识，需准确理解定值电阻与非线性元件的图像特点，掌握串并联电路的电流、电压规律，是电学基础综合题，对学生的图像分析能力有一定要求。
【难度系数】
0.5
本题考查I-U图像的应用，需结合定值电阻与非线性元件的特点，以及串并联电路的规律逐一分析选项：首先明确，定值电阻的I-U图像为直线（甲），电阻不变；非线性元件（乙）的I-U图像为曲线，电阻随电压变化。探究电流与电压关系需保持电阻不变，电阻是导体本身的性质，与电压电流无关；串联时电流相同、总电压等于各部分电压和，并联时电压相同、干路电流等于各支路电流和，据此判断各选项。
【解析】
选项A：探究电流与电压的关系需保持电阻不变，甲是定值电阻（I-U图像为直线，电阻不变），但乙的I-U图像为曲线，电阻随电压变化，无法用来探究电流与电压的关系，故A错误。
选项B：电阻是导体本身的属性，与两端电压、通过的电流无关。甲为定值电阻，由图像可知，当U甲=2V时，I甲=0.4A，R甲=U甲/I甲=2V/0.4A=5Ω，因此甲两端电压为0V时，电阻仍为5Ω，不是0Ω，故B错误。
选项C：甲、乙串联时电流相同，总电压U=U甲+U乙=3V。观察图像，当电流I=0.2A时，U甲=1V，U乙=2V，U甲+U乙=1V+2V=3V，符合电源电压，因此电路电流为0.2A，故C正确。
选项D：甲、乙并联时电压相同，当电源电压为2V时，由图像可知，I甲=0.4A，I乙=0.2A，干路电流I=I甲+I乙=0.4A+0.2A=0.6A，不是0.4A，故D错误。
【答案】
C
【知识点】
I-U图像应用、串并联电路特点、电阻的性质
【点评】
本题结合I-U图像考查电学综合知识，需准确理解定值电阻与非线性元件的图像特点，掌握串并联电路的电流、电压规律，是电学基础综合题，对学生的图像分析能力有一定要求。
【难度系数】
0.5
5.（2025日照）某同学利用如图所示的电路探究热敏电阻的特性。电源电压恒定，$R_t$为某种热敏电阻，$R$为定值电阻。闭合开关S，加热热敏电阻$R_t$，该同学发现电流表$A_1$的示数变大，在这个过程中，下列说法正确的是（
A.热敏电阻$R_t$的阻值变大
B.电流表$A_2$的示数变大
C.电压表V的示数与电流表$A_2$的示数的比值变大
D.电压表V的示数与电流表$A_3$的示数的比值变小
D
）A.热敏电阻$R_t$的阻值变大
B.电流表$A_2$的示数变大
C.电压表V的示数与电流表$A_2$的示数的比值变大
D.电压表V的示数与电流表$A_3$的示数的比值变小
答案
5. D
解析
【分析】首先明确电路结构：热敏电阻$R_t$与定值电阻$R$并联，电压表$V$测电源电压，电流表$A_1$测$R_t$支路电流，$A_2$测$R$支路电流，$A_3$测干路电流。解题思路：根据并联电路“各支路电压等于电源电压、干路电流等于各支路电流之和”的特点，结合欧姆定律分析各电表示数变化，逐一判断选项。已知加热$R_t$时$A_1$示数变大，先由欧姆定律判断$R_t$的阻值变化，再推导其他电表示数及比值的变化。
【解析】
1. 电路基本规律：并联电路中各支路电压等于电源电压，因此电压表$V$的示数始终等于电源电压$U$，保持不变；干路电流等于各支路电流之和，即$I_{A3}=I_{A1}+I_{A2}$。
2. 选项A分析：加热$R_t$时，$A_1$示数$I_{A1}$变大，由欧姆定律$I=\frac{U}{R}$，电源电压$U$不变，$I_{A1}$变大说明$R_t$的阻值变小，故A错误。
3. 选项B分析：定值电阻$R$的阻值不变，两端电压等于电源电压$U$，由$I_{A2}=\frac{U}{R}$，$U$和$R$均不变，因此$A_2$的示数不变，故B错误。
4. 选项C分析：电压表$V$的示数为$U$，$A_2$的示数为$I_{A2}$，两者比值为$\frac{U}{I_{A2}}=R$，$R$是定值电阻，比值不变，故C错误。
5. 选项D分析：$A_3$的示数为干路电流$I_{A3}=I_{A1}+I_{A2}$，$I_{A1}$变大、$I_{A2}$不变，因此$I_{A3}$变大；电压表$V$的示数$U$不变，故$\frac{U}{I_{A3}}$（即电压表与$A_3$示数的比值）变小，D正确。
【答案】D
【知识点】并联电路特点、欧姆定律应用
【点评】本题考查并联电路规律与欧姆定律的结合应用，核心是明确各电表的测量对象，结合热敏电阻的特性（温度升高阻值变小）分析物理量变化，属于中等难度的电路分析题。
【难度系数】0.5
【解析】
1. 电路基本规律：并联电路中各支路电压等于电源电压，因此电压表$V$的示数始终等于电源电压$U$，保持不变；干路电流等于各支路电流之和，即$I_{A3}=I_{A1}+I_{A2}$。
2. 选项A分析：加热$R_t$时，$A_1$示数$I_{A1}$变大，由欧姆定律$I=\frac{U}{R}$，电源电压$U$不变，$I_{A1}$变大说明$R_t$的阻值变小，故A错误。
3. 选项B分析：定值电阻$R$的阻值不变，两端电压等于电源电压$U$，由$I_{A2}=\frac{U}{R}$，$U$和$R$均不变，因此$A_2$的示数不变，故B错误。
4. 选项C分析：电压表$V$的示数为$U$，$A_2$的示数为$I_{A2}$，两者比值为$\frac{U}{I_{A2}}=R$，$R$是定值电阻，比值不变，故C错误。
5. 选项D分析：$A_3$的示数为干路电流$I_{A3}=I_{A1}+I_{A2}$，$I_{A1}$变大、$I_{A2}$不变，因此$I_{A3}$变大；电压表$V$的示数$U$不变，故$\frac{U}{I_{A3}}$（即电压表与$A_3$示数的比值）变小，D正确。
【答案】D
【知识点】并联电路特点、欧姆定律应用
【点评】本题考查并联电路规律与欧姆定律的结合应用，核心是明确各电表的测量对象，结合热敏电阻的特性（温度升高阻值变小）分析物理量变化，属于中等难度的电路分析题。
【难度系数】0.5
6.(2025济宁)如图所示,闭合开关,将滑片P向b端滑动,电压表示数
变小
,电压表与电流表示数之比不变
。(均选填“变大”“变小”或“不变”)答案
6. 变小 不变
解析
【分析】首先明确电路连接：定值电阻R与滑动变阻器串联，电流表测量电路中的总电流，电压表测定值电阻R两端的电压。当滑片P向b端滑动时，滑动变阻器接入电路的电阻变大，导致电路总电阻增大；电源电压不变，根据欧姆定律可分析电路电流变化，再结合定值电阻的特性分析电压表示数变化；最后根据欧姆定律推导电压表与电流表示数的比值，判断其变化情况。
【解析】由电路图可知，定值电阻R与滑动变阻器串联，电流表测电路电流，电压表测R两端的电压。
1. 分析电压表示数：当滑片P向b端滑动时，滑动变阻器接入电路的电阻变大，电路总电阻$R_{总}$变大，电源电压U不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流I变小；定值电阻R的阻值不变，由$U=IR$可知，R两端的电压$U=IR$，因I变小，所以U变小，即电压表示数变小。
2. 分析电压表与电流表示数之比：电压表与电流表示数之比为$\frac{U}{I}$，根据欧姆定律，$\frac{U}{I}=R$，R是定值电阻，阻值不变，所以该比值不变。
【答案】变小；不变
【知识点】欧姆定律、串联电路特点
【点评】本题考查串联电路规律和欧姆定律的应用，关键是明确电表测量对象，属于基础应用类题目，注重对欧姆定律的基本理解。
【难度系数】0.5
【解析】由电路图可知，定值电阻R与滑动变阻器串联，电流表测电路电流，电压表测R两端的电压。
1. 分析电压表示数：当滑片P向b端滑动时，滑动变阻器接入电路的电阻变大，电路总电阻$R_{总}$变大，电源电压U不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流I变小；定值电阻R的阻值不变，由$U=IR$可知，R两端的电压$U=IR$，因I变小，所以U变小，即电压表示数变小。
2. 分析电压表与电流表示数之比：电压表与电流表示数之比为$\frac{U}{I}$，根据欧姆定律，$\frac{U}{I}=R$，R是定值电阻，阻值不变，所以该比值不变。
【答案】变小；不变
【知识点】欧姆定律、串联电路特点
【点评】本题考查串联电路规律和欧姆定律的应用，关键是明确电表测量对象，属于基础应用类题目，注重对欧姆定律的基本理解。
【难度系数】0.5

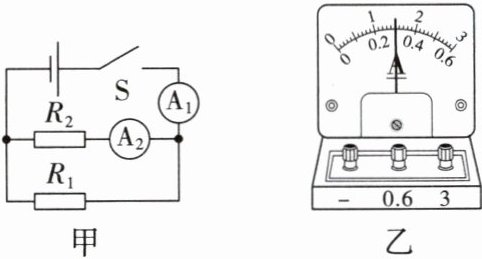

7. 如图甲所示电路，电源电压不变，定值电阻$R_2=20\ \Omega$，闭合开关S，电流表$A_1$、$A_2$的指针均指在如图乙所示位置，则电流表$A_1$的示数是
1.5
A，电路的电源电压为6
V。答案
7. 1.5 6
解析
【分析】
首先分析电路结构：图甲中R₁与R₂并联，电流表A₁测干路总电流，电流表A₂测R₂支路的电流。根据并联电路的电流规律，干路电流等于各支路电流之和，因此A₁的示数一定大于A₂的示数。两表指针位置相同，说明它们选用的量程不同，需结合量程判断读数，再通过欧姆定律计算电源电压。
【解析】
1. 读取电流表示数：电流表A₂测R₂的电流，选用0~0.6A量程，分度值为0.02A，读数为I₂=0.3A；电流表A₁测干路电流，选用0~3A量程，分度值为0.1A，读数为I=1.5A。
2. 计算电源电压：并联电路中各支路两端电压等于电源电压，根据欧姆定律U=IR，电源电压U=I₂R₂=0.3A×20Ω=6V。
【答案】
1.5；6
【知识点】
并联电路电流规律、欧姆定律、电流表读数
【点评】
本题结合并联电路特点和电流表量程判断，考查欧姆定律的应用，核心是明确干路与支路电流的关系，以及不同量程电流表的读数方法，属于基础应用题型。
【难度系数】
0.5
首先分析电路结构：图甲中R₁与R₂并联，电流表A₁测干路总电流，电流表A₂测R₂支路的电流。根据并联电路的电流规律，干路电流等于各支路电流之和，因此A₁的示数一定大于A₂的示数。两表指针位置相同，说明它们选用的量程不同，需结合量程判断读数，再通过欧姆定律计算电源电压。
【解析】
1. 读取电流表示数：电流表A₂测R₂的电流，选用0~0.6A量程，分度值为0.02A，读数为I₂=0.3A；电流表A₁测干路电流，选用0~3A量程，分度值为0.1A，读数为I=1.5A。
2. 计算电源电压：并联电路中各支路两端电压等于电源电压，根据欧姆定律U=IR，电源电压U=I₂R₂=0.3A×20Ω=6V。
【答案】
1.5；6
【知识点】
并联电路电流规律、欧姆定律、电流表读数
【点评】
本题结合并联电路特点和电流表量程判断，考查欧姆定律的应用，核心是明确干路与支路电流的关系，以及不同量程电流表的读数方法，属于基础应用题型。
【难度系数】
0.5
8.(2026滨州邹平期中)如图所示电路,电源电压保持不变,$R_1=8\ \Omega$,$R_2=4\ \Omega$,当开关$S_1$断开、$S_2$闭合时,电流表示数为1.5 A,求:
(1)开关$S_1$、$S_2$都断开时,求电流表的示数。
(2)开关$S_1$、$S_2$都闭合时,电流表示数为2 A,求$R_3$的阻值。
(1)开关$S_1$、$S_2$都断开时,求电流表的示数。
(2)开关$S_1$、$S_2$都闭合时,电流表示数为2 A,求$R_3$的阻值。
答案
8. (1)1 A (2)24 Ω
解析:由电路图可知,当开关$S_1$断开、$S_2$闭合时,电路为$R_1$的简单电路,根据$I=\frac{U}{R}$可得电源电压$U=I_1R_1=1.5\ \mathrm{A}× 8\ \Omega=12\ \mathrm{V}$。
(1)开关$S_1$、$S_2$都断开时,$R_1$、$R_2$串联,
则总电阻$R=R_1+R_2=8\ \Omega+4\ \Omega=12\ \Omega$,
所以,电路中的电流为$I=\frac{U}{R}=\frac{12\ \mathrm{V}}{12\ \Omega}=1\ \mathrm{A}$,即电流表的示数为1 A。
(2)开关$S_1$、$S_2$都闭合时,$R_2$被短路,$R_1$、$R_3$并联,
因为$R_1$两端的电压不变,所以通过$R_1$的电流为$I_1=1.5\ \mathrm{A}$,
根据并联电路干路电流等于各支路电流之和可得通过$R_3$的电流为
$I_3=I'-I_1=2\ \mathrm{A}-1.5\ \mathrm{A}=0.5\ \mathrm{A}$,
根据$I=\frac{U}{R}$可得$R_3$的阻值为$R_3=\frac{U}{I_3}=\frac{12\ \mathrm{V}}{0.5\ \mathrm{A}}=24\ \Omega$。
解析:由电路图可知,当开关$S_1$断开、$S_2$闭合时,电路为$R_1$的简单电路,根据$I=\frac{U}{R}$可得电源电压$U=I_1R_1=1.5\ \mathrm{A}× 8\ \Omega=12\ \mathrm{V}$。
(1)开关$S_1$、$S_2$都断开时,$R_1$、$R_2$串联,
则总电阻$R=R_1+R_2=8\ \Omega+4\ \Omega=12\ \Omega$,
所以,电路中的电流为$I=\frac{U}{R}=\frac{12\ \mathrm{V}}{12\ \Omega}=1\ \mathrm{A}$,即电流表的示数为1 A。
(2)开关$S_1$、$S_2$都闭合时,$R_2$被短路,$R_1$、$R_3$并联,
因为$R_1$两端的电压不变,所以通过$R_1$的电流为$I_1=1.5\ \mathrm{A}$,
根据并联电路干路电流等于各支路电流之和可得通过$R_3$的电流为
$I_3=I'-I_1=2\ \mathrm{A}-1.5\ \mathrm{A}=0.5\ \mathrm{A}$,
根据$I=\frac{U}{R}$可得$R_3$的阻值为$R_3=\frac{U}{I_3}=\frac{12\ \mathrm{V}}{0.5\ \mathrm{A}}=24\ \Omega$。
解析
【分析】
首先分析开关$S_1$断开、$S_2$闭合时的电路，确定此时只有$R_1$接入电路，利用欧姆定律算出电源电压；接着分析开关$S_1$、$S_2$都断开时的电路，判断$R_1$与$R_2$串联，根据串联电阻规律和欧姆定律计算电流；最后分析开关$S_1$、$S_2$都闭合时的电路，判断$R_2$被短路，$R_1$与$R_3$并联，利用并联电路电流规律和欧姆定律计算$R_3$的阻值。
【解析】
当开关$S_1$断开、$S_2$闭合时，电路为$R_1$的简单电路，根据欧姆定律$I=\frac{U}{R}$，可得电源电压：
$U = I_1R_1 = 1.5\ \mathrm{A} × 8\ \Omega = 12\ \mathrm{V}$。
(1) 当开关$S_1$、$S_2$都断开时，$R_1$与$R_2$串联，总电阻：
$R_{\mathrm{串}} = R_1 + R_2 = 8\ \Omega + 4\ \Omega = 12\ \Omega$，
电路中的电流（电流表示数）：
$I = \frac{U}{R_{\mathrm{串}}} = \frac{12\ \mathrm{V}}{12\ \Omega} = 1\ \mathrm{A}$。
(2) 当开关$S_1$、$S_2$都闭合时，$R_2$被短路，$R_1$与$R_3$并联，并联电路各支路电压等于电源电压，因此通过$R_1$的电流仍为$1.5\ \mathrm{A}$；
根据并联电路电流规律，干路电流等于各支路电流之和，所以通过$R_3$的电流：
$I_3 = I' - I_1 = 2\ \mathrm{A} - 1.5\ \mathrm{A} = 0.5\ \mathrm{A}$，
则$R_3$的阻值：
$R_3 = \frac{U}{I_3} = \frac{12\ \mathrm{V}}{0.5\ \mathrm{A}} = 24\ \Omega$。
【答案】
(1) 1 A；(2) 24 Ω
【知识点】
欧姆定律；串联电路特点；并联电路特点
【点评】
本题考查电路分析与欧姆定律的应用，关键是明确不同开关状态下的电路连接方式，结合串并联电路的电流、电阻规律进行计算，属于电学基础计算题，难度适中。
【难度系数】
0.6
首先分析开关$S_1$断开、$S_2$闭合时的电路，确定此时只有$R_1$接入电路，利用欧姆定律算出电源电压；接着分析开关$S_1$、$S_2$都断开时的电路，判断$R_1$与$R_2$串联，根据串联电阻规律和欧姆定律计算电流；最后分析开关$S_1$、$S_2$都闭合时的电路，判断$R_2$被短路，$R_1$与$R_3$并联，利用并联电路电流规律和欧姆定律计算$R_3$的阻值。
【解析】
当开关$S_1$断开、$S_2$闭合时，电路为$R_1$的简单电路，根据欧姆定律$I=\frac{U}{R}$，可得电源电压：
$U = I_1R_1 = 1.5\ \mathrm{A} × 8\ \Omega = 12\ \mathrm{V}$。
(1) 当开关$S_1$、$S_2$都断开时，$R_1$与$R_2$串联，总电阻：
$R_{\mathrm{串}} = R_1 + R_2 = 8\ \Omega + 4\ \Omega = 12\ \Omega$，
电路中的电流（电流表示数）：
$I = \frac{U}{R_{\mathrm{串}}} = \frac{12\ \mathrm{V}}{12\ \Omega} = 1\ \mathrm{A}$。
(2) 当开关$S_1$、$S_2$都闭合时，$R_2$被短路，$R_1$与$R_3$并联，并联电路各支路电压等于电源电压，因此通过$R_1$的电流仍为$1.5\ \mathrm{A}$；
根据并联电路电流规律，干路电流等于各支路电流之和，所以通过$R_3$的电流：
$I_3 = I' - I_1 = 2\ \mathrm{A} - 1.5\ \mathrm{A} = 0.5\ \mathrm{A}$，
则$R_3$的阻值：
$R_3 = \frac{U}{I_3} = \frac{12\ \mathrm{V}}{0.5\ \mathrm{A}} = 24\ \Omega$。
【答案】
(1) 1 A；(2) 24 Ω
【知识点】
欧姆定律；串联电路特点；并联电路特点
【点评】
本题考查电路分析与欧姆定律的应用，关键是明确不同开关状态下的电路连接方式，结合串并联电路的电流、电阻规律进行计算，属于电学基础计算题，难度适中。
【难度系数】
0.6

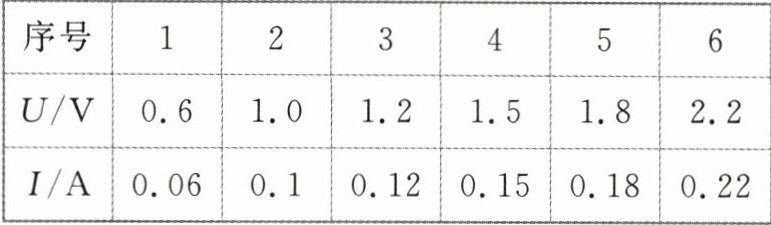

9.(2026济南高新区二模)小羽同学做了一个电学实验:电源电压恒定，$R_1$为定值电阻，逐渐改变滑动变阻器$R_2$连入电路中的阻值大小，记录电压表、电流表的示数，数据如表所示。下列电路符合该实验所用的电路是 （
C
）答案
9. C
解析
【分析】
要判断符合实验的电路，需结合串联电路中定值电阻与滑动变阻器的电压、电流关系分析：当定值电阻$R_1$和滑动变阻器$R_2$串联时，若电压表测定值电阻$R_1$两端电压，根据欧姆定律$U_1=IR_1$，电压表示数随电流增大而增大，且电压与电流的比值为定值$R_1$；若电压表测滑动变阻器$R_2$两端电压，根据串联电路电压规律$U_2=U_{总}-U_1$，电压表示数随电流增大而减小，电压与电流的比值不是定值。因此可通过电压表示数随电流的变化规律，结合选项电路中电压表的测量对象确定正确电路。
【解析】
实验中电源电压恒定，$R_1$为定值电阻，$R_2$为滑动变阻器，两者串联：
1. 若电压表测$R_1$电压，$U_1=IR_1$，$U_1$与$I$成正比，比值为定值；
2. 若电压表测$R_2$电压，$U_2=U_{总}-IR_1$，$U_2$随$I$增大而减小，比值非定值。
根据实验数据的电压、电流变化关系，可知电压表测量对象符合“电压随电流增大而减小”的规律，对应电压表测滑动变阻器电压的电路，即选项C。
【答案】
C
【知识点】
串联电路电压规律、欧姆定律应用
【点评】
本题考查串联电路的电表示数分析，核心是明确电压表的测量对象，结合欧姆定律和串联电路电压规律判断电压与电流的关系，属于中等难度的电学基础题。
【难度系数】
0.6
要判断符合实验的电路，需结合串联电路中定值电阻与滑动变阻器的电压、电流关系分析：当定值电阻$R_1$和滑动变阻器$R_2$串联时，若电压表测定值电阻$R_1$两端电压，根据欧姆定律$U_1=IR_1$，电压表示数随电流增大而增大，且电压与电流的比值为定值$R_1$；若电压表测滑动变阻器$R_2$两端电压，根据串联电路电压规律$U_2=U_{总}-U_1$，电压表示数随电流增大而减小，电压与电流的比值不是定值。因此可通过电压表示数随电流的变化规律，结合选项电路中电压表的测量对象确定正确电路。
【解析】
实验中电源电压恒定，$R_1$为定值电阻，$R_2$为滑动变阻器，两者串联：
1. 若电压表测$R_1$电压，$U_1=IR_1$，$U_1$与$I$成正比，比值为定值；
2. 若电压表测$R_2$电压，$U_2=U_{总}-IR_1$，$U_2$随$I$增大而减小，比值非定值。
根据实验数据的电压、电流变化关系，可知电压表测量对象符合“电压随电流增大而减小”的规律，对应电压表测滑动变阻器电压的电路，即选项C。
【答案】
C
【知识点】
串联电路电压规律、欧姆定律应用
【点评】
本题考查串联电路的电表示数分析，核心是明确电压表的测量对象，结合欧姆定律和串联电路电压规律判断电压与电流的关系，属于中等难度的电学基础题。
【难度系数】
0.6
