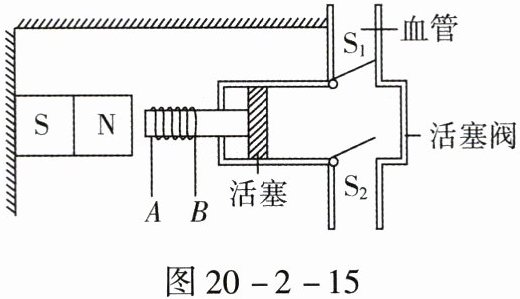

3. 医生给心脏疾病的患者做手术时,往往要用一种称为“人工心脏泵”的体外装置来代替心脏,以推动血液循环。图20 - 2 - 15是该装置的示意图,阀门$S_1$只能向外开启$,S_2$只能向内开启。当线圈中的电流从B流向A时,线圈左端是极,血液从(选填$“S_1$流出”或$“S_2$流入”)。

N　S₁流出　[解析]由安培定则可知,螺线管左端为N极，此时同名磁极相互排斥，故活塞右移，使得阀门S₂关闭，S₁打开,则血液由S₁流出进入血管，处于送血状态。

N；S₁流出

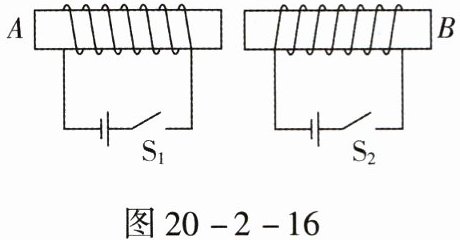

4. (2024,保定)如图20 - 2 - 16所示,闭合开关$S_1、$$S_2,$两个通电螺线管的相互作用情况以及A、B端的极性分别是()。

A.相斥,A端为N极,B端为N极
B.相斥,A端为S极,B端为S极
C.相吸,A端为S极,B端为N极
D.相吸,A端为N极,B端为S极

A

对左侧螺线管，电流从右端流入，根据安培定则，A端为N极；对右侧螺线管，电流从左端流入，根据安培定则，B端为N极。同名磁极相互排斥，故两螺线管相斥，A端为N极，B端为N极。
A

5. 如图20 - 2 - 17所示,小磁针与导线在同一平面内,在导线的下方,当导线中电流从左到右时,小磁针N极指向为垂直于纸面向里。现将导线中电流方向改为从右到左,则小磁针()。

A.不动
B.N极向上偏转
C.N极指向为垂直于纸面向外
D.回到与导线平行的位置

C

当导线中电流从左到右时，小磁针N极垂直于纸面向里；电流方向改为从右到左，根据安培定则，导线下方磁场方向与原来相反，故小磁针N极指向为垂直于纸面向外。
C

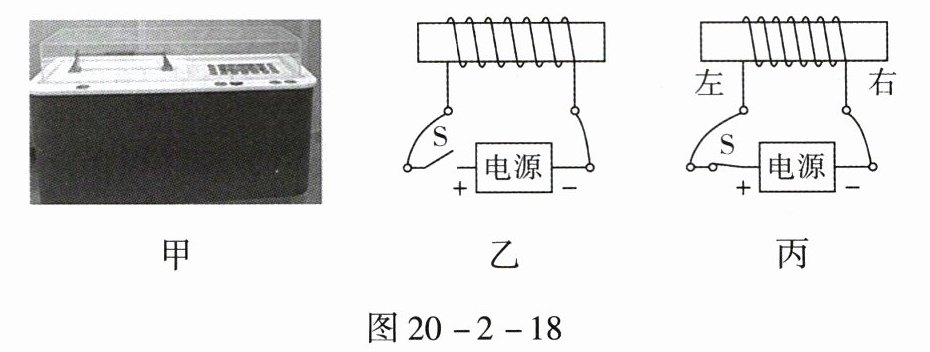

6. 图20 - 2 - 18甲所示的是中国科学技术馆中“伸缩的线圈”展台。“伸缩的线圈”是由软导线(表面涂有绝缘漆)绕制成的螺线管、开关、导线和电源组成的实验电路,其简化示意图如图20 - 2 - 18乙所示。闭合开关,发现螺线管的各匝线圈互相靠近,螺线管的长度缩短了,如图20 - 2 - 18丙所示。关于该实验,下列判断正确的是()。

A.图20 - 2 - 18丙中通电螺线管的左端是N极
B.该实验现象表明通电螺线管各匝线圈之间存在排斥力的作用
C.只增大螺线管中的电流,则螺线管的长度将收缩得更短
D.只改变螺线管中的电流方向,则螺线管的长度将变长

C　[解析]根据安培定则，伸出右手，使右手的四指指向电流的方向，拇指所指方向即为螺线管的N 极,故可知螺线管的右端是N极，选项A错误;实验中螺线管的各匝线圈互相靠近，螺线管的长度缩短了，因此实验现象表明通电螺线管各匝线圈之间存在引力的作用，选项B错误;增大螺线管中的电流，则磁场的作用会增强，各匝线圈之间存在引力的作用增强，螺线管的长度将收缩得更短，选项C 正确;改变螺线管中的电流方向，只会改变磁场的方向，不会改变产生的磁场强度，故螺线管的长度不会变长，选项D错误。
