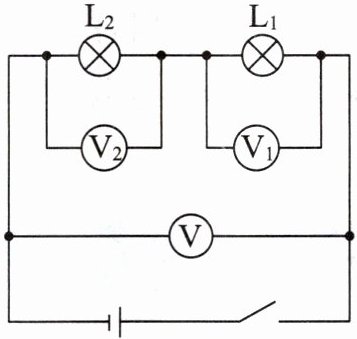

5. 在如图所示的电路中，闭合开关后电压表$\mathrm{V}_1$的示数为2.5 V，$\mathrm{V}$的示数为4.5 V，则电路的电源电压为 V，灯$\mathrm{L}_2$两端电压为 V。

5. 4.5 2

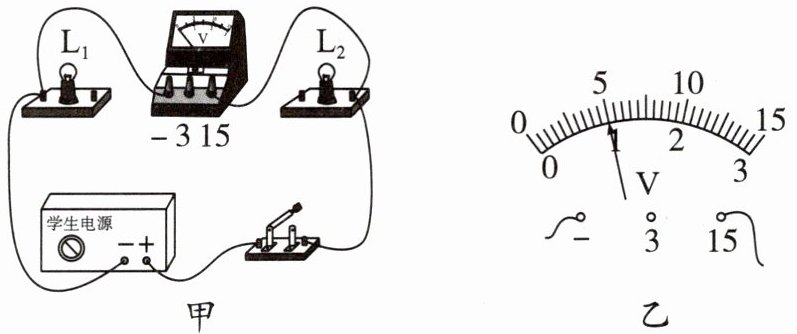

6. (2025·江苏徐州中考)小明用两个规格相同的小灯泡探究串联电路中电压的特点。
(1)实验电路如图甲所示,请用笔画线表示导线,将电路连接完整。

(2)正确连接电路,闭合开关,发现电压表有示数,两个小灯泡都不亮。故障原因可能是。
A. $\mathrm{L}_1$短路 B. $\mathrm{L}_2$短路 C. 开关断路 D. $\mathrm{L}_1$或$\mathrm{L}_2$断路
(3)故障排除后进行实验,电压表的示数如图乙所示,电压为 V。
(4)用电压表测出小灯泡$\mathrm{L}_1$两端电压为2.5 V,小灯泡$\mathrm{L}_2$两端电压也为2.5 V。小明由此得出结论:串联电路中,各用电器两端电压相等。请你指出小明实验中存在的问题:
。

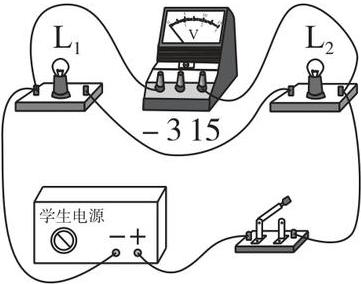

6. (1) 如图所示
(2) D
(3) 5
(4) 选用的小灯泡规格相同，且实验次数太少

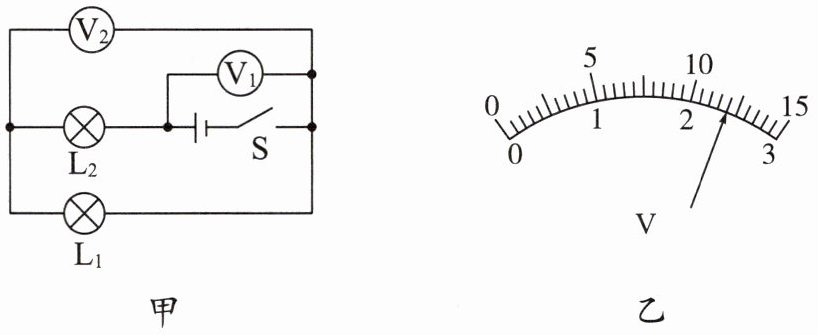

7.如图甲所示,闭合开关后两个电压表V₁和V₂的指针偏转角度相同,位置如图乙所示,下列说法正确的是()

A.灯L₂两端电压为2.4 V
B.灯L₁两端电压为9.6 V
C.若L₁灯丝烧断,则电压表V₂示数变小
D.若灯L₂发生短路,则电压表V₂示数等于12 V

7. D

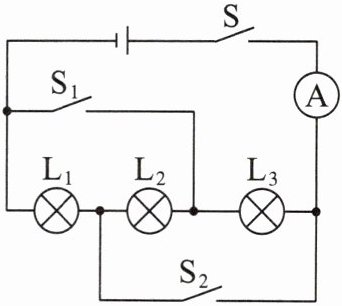

8. 如图所示，电源电压恒为3 V，只闭合开关S和S₁，电流表A的示数为0.1 A；只闭合开关S和S₂，电流表A的示数为0.3 A；开关S、S₁、S₂都闭合，电流表A的示数为0.5 A。开关S、S₁、S₂都闭合时，灯泡L₁、L₂、L₃连接方式是联，灯泡L₁两端的电压为 V，通过灯泡L₂的电流为 A。

8. 并 3 0.1
