1[2025江苏淮安中考,中]如图所示,盒子面板上有两个小灯泡和一个开关,电源和连接它们的导线在盒子内部,某同学采用下列方案去判断两个灯泡的连接方式:①闭合开关,灯泡一个亮,一个暗,则两个灯泡并联;②闭合开关,两个灯泡同时亮,断开开关,两个灯泡同时灭,则两个灯泡可能并联;③拧下其中一个灯泡,闭合开关,另一个灯泡仍然亮,则两个灯泡并联;④用电压表分别并联在两个灯泡两端,示数均为1.5 V,则两个灯泡并联。该同学判断正确的是 ()


A.①④
B.③④
C.②③
D.②③④

1.C 【解析】①闭合开关,若两个灯的规格不同,不论串联还是并联,灯泡都可能是一个亮,一个暗,故①错误。②闭合开关,两个灯泡同时亮,断开开关,两个灯泡同时灭,两个灯泡可能并联,开关在干路上;也可能串联,故②正确。③拧下其中一个灯泡,闭合开关,另一个灯泡仍然亮,两个灯泡工作时互不影响,为并联,故③正确。④如果两个灯泡规格一样,将它们串联在电路中,两灯两端的电压也相等,故④错误。由上述可知,②③正确,故选 C。

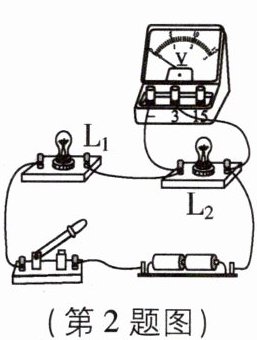

2[2024江苏盐城中考]在探究串联电路电压的特点时,闭合开关,灯泡都不发光,电压表无示数。以下故障可能的是 ()

A.L₁短路
B.L₁断路
C.L₂短路
D.L₂断路

(第2题图)
(第3题图)

2.B 【解析】由图可知,该电路为串联电路,电压表测量灯泡L₂两端的电压,闭合开关,灯泡都不发光,电压表无示数;根据串联电路的特点知,两个小灯泡都不发光,不可能是L₁短路或L₂短路,如果L₁短路,L₂会发光,如果L₂短路,L₁会发光;两个灯泡都不发光,可能是出现了断路,电压表无示数,说明电压表与电源两极不连通,则可能是灯L₁断路,如果是灯L₂断路,则电压表会有示数。故选 B。

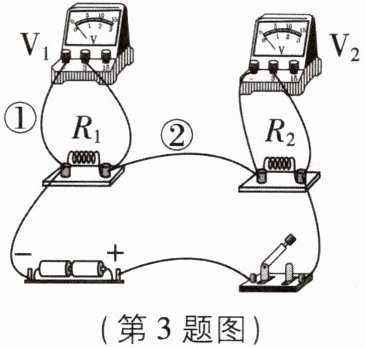

3[2025江苏镇江中考,中]小明用如图所示的电路探究串联电路的电压特点,电源电压恒为3 V。闭合开关后,发现电压表$\mathrm{V}_1$的示数为3 V,电压表$\mathrm{V}_2$的示数为0 V,则电路的故障可能是()

A.电阻$R_1$短路
B.电阻$R_1$断路
C.导线①断路
D.导线②断路

3.B 【解析】如图,两个电阻串联,电压表分别测量两个电阻两端的电压,电源电压恒为3 V。闭合开关后,发现电压表V₁的示数为3 V,等于电源电压,电路故障可能是与电压表V₁并联以外的部分发生短路,也可能是与电压表V₁并联部分断路;电压表V₂的示数为0 V,可能是电压表V₂短路、电阻R₂短路或与电压表V₂并联部分以外有断路。综上,选 B。

4[2025陕西中考B卷]小明对一个电学暗箱进行了实验探究。如图所示，A、B是小灯泡$\mathrm{L}_1$的接线柱，C、D是小灯泡$\mathrm{L}_2$的接线柱，E、F是小灯泡$\mathrm{L}_3$的接线柱。实验操作及对应的现象如下表所示。下列分析正确的是 ()


实验操作 实验现象
闭合开关S 三个小灯泡均发光
观察亮度 $\mathrm{L}_1$最亮
取下其中任意一个小灯泡 剩余两个小灯泡仍能发光

A.暗箱中的三个小灯泡串联
B.暗箱中的三个小灯泡规格相同
C.取下其中任意一个小灯泡,电流表示数变小
D.若用电压表分别测量三个小灯泡两端的电压,$\mathrm{L}_1$两端电压最大

4.C 【解析】由题表可知,取下任意一个小灯泡,其余小灯泡仍能发光,因此各个小灯泡之间为并联关系,故A错误;在并联电路中,各支路两端电压相等,L₁亮度最大,说明三个小灯泡的规格不是相同的,故B、D错误;并联电路中干路电流等于各支路电流之和,取下其中任意一个小灯泡时,该小灯泡所在支路断路,并联支路减少,剩余支路中电流不变,干路电流减小,电流表示数变小,故C正确。故选 C。

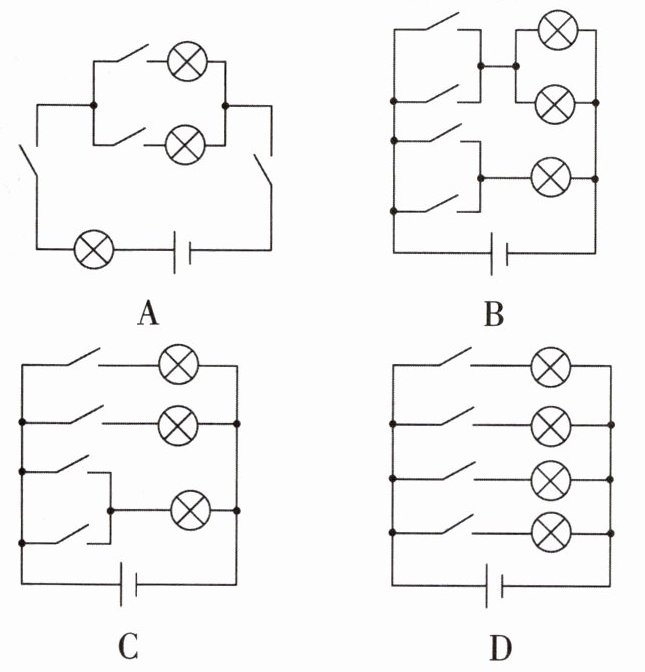

5[2025江苏扬州中考,中]观察电动自行车发现:捏紧左边或右边的刹车把手,车尾的同一盏刹车指示灯就会亮起;拨动向左或向右的转向灯开关,车尾对应一侧的转向指示灯就会亮起,车尾指示灯电路原理图合理的是 ()

5.C 【解析】捏紧左边或右边的刹车把手,车尾的同一盏刹车指示灯就会亮起,说明这两个开关都能控制刹车指示灯,而且两开关互不影响,即两开关并联;拨动向左或向右的转向灯开关时,车尾只有对应一侧的转向指示灯亮起,说明一个转向灯开关控制一个转向指示灯,综上分析,只有C选项符合题意。故选 C。
