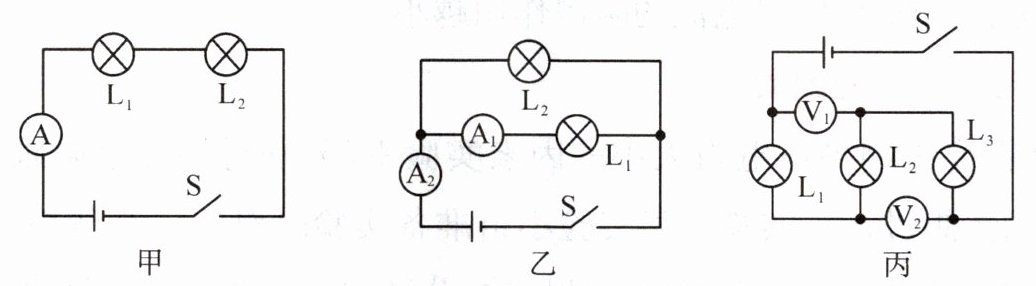

7. (洪山期中)(1)如图甲所示电路,当开关S闭合后,灯$L_{1}比L_{2}$亮,电流表示数为0.3A,则通过灯$L_{1}$的电流大小为____A。如图乙所示电路,$A_{1}$测量的是通过____的电流,若$A_{1}$、$A_{2}$的示数分别是0.1A、0.5A,则通过灯$L_{2}$的电流大小为____A。

(2)如图丙所示电路,电源电压为15V且保持不变,电压表$V_{1}$的示数为9V,若将$L_{1}和L_{3}$互换位置,电压表$V_{1}$的示数不变,则灯$L_{1}$两端的电压为____V,$L_{2}$两端的电压为____V,电压表$V_{2}$测量____两端的电压。

(1)0.3 $ L_{1} $ 0.4 (2)6 3 $ L_{2} $ 和 $ L_{3} $

8. 如图所示,电源电压保持不变,a是从电压表的负接线柱引出的导线接头。a与b处相接时,电压表示数为6.0V;使a与b处断开,然后与c处相接,闭合开关S后,电压表示数为4.5V,这时灯泡$L_{2}$两端的电压为____V。

1.5

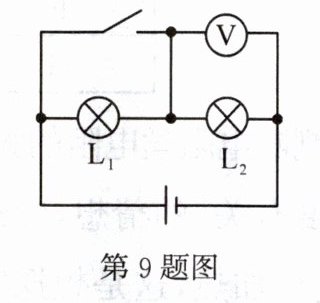

9. 如图所示,开关闭合后,电压表的示数为6V,开关断开后,电压表的示数为4V。如果电源电压不变,则电源电压为____V,开关断开后$L_{1}$两端的电压为____V。

6 2

10. 如图电路中,当$S_{1}$闭合、$S_{2}$断开时,电压表的示数为2.5V;当$S_{1}$断开、$S_{2}$闭合时,电压表示数为6V,则灯$L_{2}$两端的电压为____V,电源电压为____V,$S_{1}$、$S_{2}$均闭合时电压表示数为____V。

3.5 6 6
