“伏安法”测电阻
(1)实验原理：。
(2)实验电路图设计(如图所示)。

(3)滑动变阻器的作用：①；②。
(4)注意事项：①连接电路时开关应；②闭合开关前，滑动变阻器的滑片移到处。

(1)$R=\frac{U}{I}$
(3)①保护电路 ②改变待测电阻两端的电压和电路中的电流
(4)①断开 ②阻值最大

【分析】本题围绕伏安法测电阻的基础实验展开，需回忆实验的核心原理、滑动变阻器的功能以及电路连接的安全注意事项，逐一对应各问题解答：伏安法测电阻利用欧姆定律的变形公式计算电阻；滑动变阻器在电路中有保护电路和调节电路参数的作用；电路连接时开关和滑动变阻器的操作是实验安全的关键要点。
【解析】
(1)伏安法测电阻的实验原理是欧姆定律的变形公式，通过测量待测电阻两端的电压$U$和通过电阻的电流$I$，利用公式$R=\frac{U}{I}$计算待测电阻的阻值，因此实验原理为$R=\frac{U}{I}$。
(3)滑动变阻器的作用：①连接电路或调节过程中，将其调到最大阻值，可限制电路电流，避免电流过大损坏电路元件，起到保护电路的作用；②通过改变接入电路的电阻大小，能改变电路中的总电阻，从而改变电路中的电流和待测电阻两端的电压，便于实验操作和获取多组数据。
(4)连接电路时，为防止短路或触电事故，开关应处于断开状态；闭合开关前，滑动变阻器的滑片需移到阻值最大处，此时电路总电阻最大，电流最小，进一步保障电路安全。
【答案】
(1)$R=\frac{U}{I}$
(3)①保护电路；②改变待测电阻两端的电压和电路中的电流
(4)①断开；②阻值最大
【知识点】
伏安法测电阻、欧姆定律、滑动变阻器的作用
【点评】本题是电学实验的基础题型，考查伏安法测电阻的核心基础知识点，涵盖实验原理、器材功能和电路操作的基本要求，属于学生必须掌握的内容，难度较低。
【难度系数】
0.7

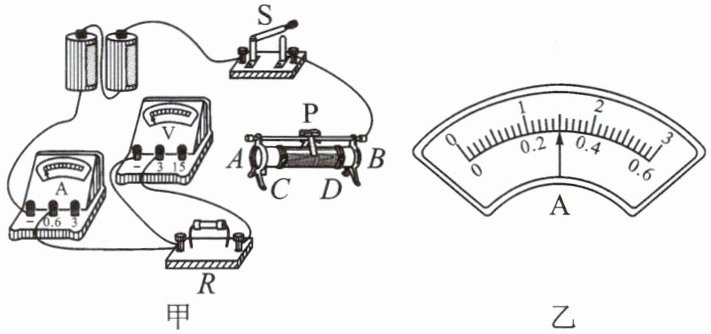

1. 在测量阻值约为5Ω的定值电阻R的阻值的实验中，电源电压保持3V不变，小明和小亮用如图甲所示的器材进行实验。

(1)实验原理是。
(2)连接电路时，开关应。用笔画线代替导线将图中的器材连接成完整电路。(要求:滑动变阻器的滑片向左滑动时,电流表的示数增大)
(3)闭合开关S,将滑动变阻器的滑片P移到某处时,电压表的示数为1.5V,电流表的示数如图乙所示,则被测电阻R的阻值为Ω。
(4)接下来移动滑动变阻器的滑片得出多组电压、电流值,这样做的目的是。

1. (1)$R=\frac{U}{I}$
(2)断开，电路连接如
(3)5
(4)多次测量求平均值，减小误差

【分析】
本题为伏安法测定值电阻阻值的实验，需结合实验原理、电路安全规则、欧姆定律及实验目的逐一分析：
(1) 伏安法测电阻的核心是通过测量定值电阻两端电压和通过的电流计算电阻，原理为欧姆定律的变形公式；
(2) 连接电路时开关断开是为避免短路损坏器材；滑动变阻器需“一上一下”接线，要求滑片左滑电流增大（接入电阻减小），故下接线柱接左下端C，上接线柱接任意一个，使接入电阻随滑片左移而减小；
(3) 读取电流表示数需先确定量程和分度值，再根据欧姆定律计算电阻；
(4) 定值电阻阻值固定，多次测量是为了减小实验误差。
【解析】
(1) 伏安法测电阻的实验原理是欧姆定律的变形公式：$R=\frac{U}{I}$；
(2) 连接电路时，为防止短路，开关应断开；滑动变阻器要求滑片左滑电流增大，即接入电阻减小，因此滑动变阻器接左下接线柱C和上方任意接线柱（如B），电路连接完整；
(3) 电流表选用0~0.6A量程，分度值为0.02A，图乙中电流表示数为0.3A；根据欧姆定律，被测电阻$R=\frac{U}{I}=\frac{1.5V}{0.3A}=5Ω$；
(4) 定值电阻阻值不变，移动滑片得到多组电压、电流值，目的是多次测量求平均值，减小实验误差。
【答案】
(1)$R=\frac{U}{I}$；(2)断开，电路连接如；(3)5；(4)多次测量求平均值，减小误差
【知识点】
伏安法测电阻、欧姆定律、滑动变阻器使用
【点评】
本题考查初中电学核心实验——伏安法测电阻，涵盖实验原理、电路连接、欧姆定律应用及实验目的，属于基础考点，注重对实验细节的考查。
【难度系数】
0.5

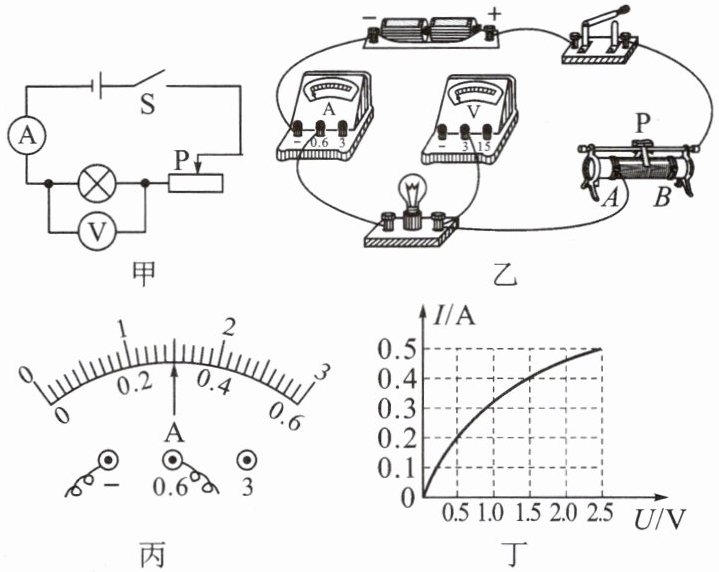

2.（永州市中考）小明在物理实验室用如图甲所示的电路测量小灯泡的电阻。已知电源电压为3V，小灯泡的额定电压为2.5V。

(1)根据图甲所示电路图，用笔画线代替导线把图乙中的实物图连接完整。
(2)正确连接电路后，闭合开关前，为了保护电路，应把滑动变阻器的滑片P移到（选填“A”或“B”）端。
(3)闭合开关后，移动滑动变阻器的滑片P到不同位置，并记下不同位置时电压表和电流表的示数，某次电流表的指针位置如图丙所示，示数为A。
(4)通过实验数据作出小灯泡的I－U图像如图丁所示，则小灯泡正常发光时的电阻为Ω；通过图像发现在不同电压下，小灯泡的电阻阻值不同，因此我们大胆推测灯丝的电阻随温度的降低而（选填“变大”或“变小”）。

2. (1)实物连接如
(2)B
(3)0.3
(4)5 变小

【分析】
本题为测量小灯泡电阻的实验题，需结合电路连接、滑动变阻器操作、电流表读数及电阻计算等知识点逐步解题：
1. 连接实物图时，依据甲图电路，电流表串联、电压表并联在灯泡两端，滑动变阻器需“一上一下”接线，乙图中滑动变阻器已接下接线柱A，将开关右侧导线连到滑动变阻器上接线柱即可完成连接；
2. 闭合开关前，滑动变阻器调至最大阻值处保护电路，需判断接入电阻最大时的滑片位置；
3. 电流表读数先确定量程和分度值，再读指针示数；
4. 小灯泡正常发光时电压为额定电压2.5V，从I-U图像找对应电流，用R=U/I算电阻；再结合不同电压下的电阻变化，分析灯丝电阻与温度的关系：电压越低，灯泡功率越小、温度越低，对比电阻变化得出结论。
【解析】
(1) 实物连接：根据电路图，滑动变阻器串联接入，乙图中滑动变阻器已接下接线柱A，将开关右端导线连接到滑动变阻器的任意上接线柱，完成电路连接；
(2) 闭合开关前，滑动变阻器滑片移到最大阻值端，乙图中滑片P在B端时，滑动变阻器接入电阻最大，故填B；
(3) 电流表选用0~0.6A量程，分度值0.02A，指针指向0.3A，示数为0.3A；
(4) 小灯泡正常发光时电压U=2.5V，由丁图知对应电流I=0.5A，电阻R=U/I=2.5V/0.5A=5Ω；灯泡电压降低时，电流减小、灯丝温度降低，从图像可知电压越低电阻越小，故灯丝电阻随温度降低而变小。
【答案】
(1) 实物连接如
(2) B
(3) 0.3
(4) 5；变小
【知识点】
伏安法测电阻、滑动变阻器的使用、电阻与温度的关系
【点评】
本题考查测量小灯泡电阻的实验，涵盖电路连接、实验操作、仪器读数及电阻计算，需结合I-U图像分析灯丝电阻与温度的关系，是中考常见的中等难度题型。
【难度系数】
0.5
