一、光的折射
1.定义:光从一种介质入另一种介质时,传播方向发生的现象。

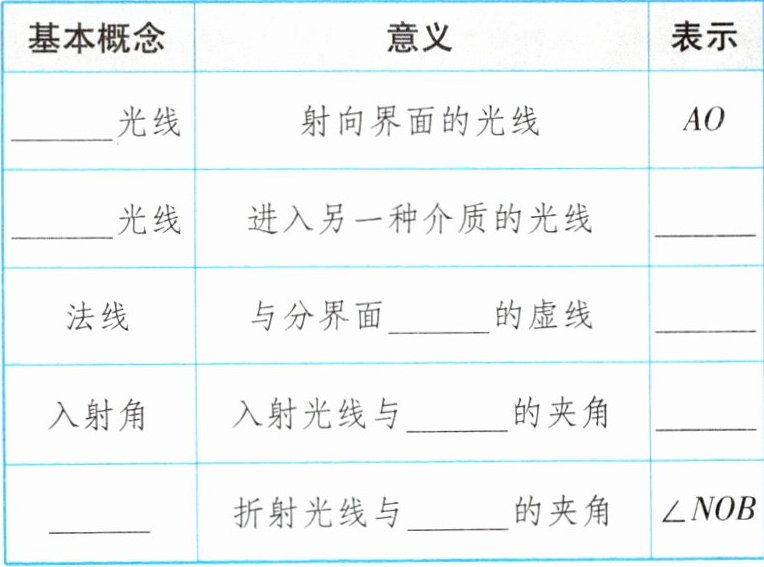

2.相关名词:结合下图,完成表格中的填空。


| 基本概念 | 意义 | 表示 |
| ---- | ---- | ---- |
| 光线 | 射向界面的光线 | AO |
| 光线 | 进入另一种介质的光线 | |
| 法线 | 与分界面的虚线 | |
| 入射角 | 入射光线与的夹角 | |
| | 折射光线与的夹角 | $∠ NOB$ |
3.光的折射特点
(1)当光从空气斜射入水中或其他介质中时,折射光线向法线方向,折射角入射角。
(2)变化:当入射角增大时,折射角也。
(3)特例:当光从空气垂直射入水中或其他介质中时,传播方向。
(4)在折射现象中,光路。

1.斜射 偏折
2.入射 折射 OB 垂直 MN 法线 ∠MOA 折射角 法线
3.(1)偏折 小于
(2)增大
(3)不变
(4)可逆

【分析】
本题考查光的折射相关基础概念，解题时需回忆光的折射定义、光学名词含义及折射特点，结合每个空的描述对应填写正确的知识点内容即可。
【解析】
1. 光的折射定义：光从一种介质斜射入另一种介质时，传播方向发生偏折，故依次填斜射、偏折；
2. 相关名词：射向界面的光线是入射光线，对应AO；进入另一种介质的光线是折射光线，对应OB；法线是与分界面垂直的虚线，对应MN；入射角是入射光线与法线的夹角，对应∠MOA；折射角是折射光线与法线的夹角，对应∠NOB；
3. 光的折射特点：(1)光从空气斜射入水中或其他介质时，折射光线向法线偏折，折射角小于入射角；(2)入射角增大时，折射角也增大；(3)垂直射入时，传播方向不变；(4)折射现象中光路可逆。
【答案】
1.斜射 偏折
2.入射 折射 OB 垂直 MN 法线 ∠MOA 折射角 法线
3.(1)偏折 小于
(2)增大
(3)不变
(4)可逆
【知识点】
光的折射定义、光的折射相关名词、光的折射特点
【点评】
本题为光的折射章节的基础概念填空题，侧重考查学生对光的折射核心基础内容的识记，属于入门级题目，难度较低。
【难度系数】
0.2

二、生活中的折射现象
分析人在岸上观察水池底部的情况,可知:
1. 人能看到水池底部,是水池底部的光通过光的射入人眼。
2. 人感觉光是沿传播的。
3. 人眼逆着折射光线,看到的是水池底部S的(填“实像”或“虚像”)S'。
4. 像在水池底部的(填“上方”或“下方”),所以感觉池底变(填“浅”或“深”)了。

1.折射
2.直线
3.虚像
4.上方 浅

【分析】
要解决这道题，需结合光的折射规律分析生活中的视觉现象：当人在岸上观察池底时，池底的光从水中斜射入空气中会发生折射；人眼始终依据“光沿直线传播”的经验判断物体位置，因此会逆着折射光线看去，形成虚像，且虚像位置比实际池底偏高，最终感觉池底变浅。对应每个问题逐一分析：1. 池底的光进入人眼的传播方式；2. 人眼判断光传播路径的依据；3. 人看到的像的性质；4. 像的位置及池底的视觉变化。
【解析】
1. 水池底部的光从水（光密介质）斜射入空气（光疏介质）时，会发生折射，折射光线进入人眼，因此人能看到池底，故填“折射”；
2. 人眼会根据日常经验认为光沿直线传播，所以感觉光是沿直线传播的，故填“直线”；
3. 人眼逆着折射光线看去，折射光线的反向延长线会聚形成的是虚像，因此看到的是池底的虚像，故填“虚像”；
4. 由于光的折射，虚像的位置在实际池底的上方，所以人会感觉池底变浅，故依次填“上方”“浅”。
【答案】
1.折射 2.直线 3.虚像 4.上方 浅
【知识点】
光的折射现象、生活中的折射应用
【点评】
本题结合生活实例考查光的折射规律的实际应用，属于光学基础知识点，是对课本知识的直接考查，需理解光的折射对视觉判断的影响。
【难度系数】
0.6

例1 如图所示是光在空气和玻璃两种介质中传播时的情形,下列说法正确的是 ()

(例1题图)
A.入射角等于$30°$
B.折射角等于$50°$
C. $NN'$是界面
D. $MM'$的右边是玻璃
答案:D
解析:根据光的反射定律,入射光线与法线的夹角为入射角,反射光线与法线的夹角为反射角,并且反射角等于入射角。如图所示,由已知$30°$角和$60°$角可知,反射光线与镜面的夹角为$30°$,反射角$=90°-30°=60°$,而图中已知入射角为$60°$,所以$NN'$为法线,则$MM'$为界面。因为是光在空气和玻璃两种介质中传播的情形,所以当光线是从空气斜射入玻璃中的时候,折射角小于入射角,则折射角$=90°-50°=40°$,则$MM'$的右边是玻璃,故该图反映的是光从空气斜射入玻璃中。
关键提示 这种题型的分析顺序一般是:
(1)互相垂直的$MM'$和$NN'$是界面和法线;
(2)其余三条线分别是入射光线、反射光线、折射光线;
(3)根据相邻且相等的两个角确定反射角和入射角,然后确定法线、界面和折射光线;
(4)再根据空气中的角较大确定所在侧的介质是空气。

解：
根据光的反射定律，反射角等于入射角：
1. 图中两条光线与$NN'$的夹角分别为$90°-30°=60°$和$60°$，二者相等，因此$NN'$是法线，$MM'$是界面。
2. 入射角为入射光线与法线的夹角，大小为$60°$，因此选项A、C错误。
3. 折射角为折射光线与法线$NN'$的夹角，大小为$90°-50°=40°$，因此选项B错误。
4. 光从空气斜射入玻璃时，折射角小于入射角，本题中折射角$40°$小于入射角$60°$，因此折射光线所在的$MM'$右侧是玻璃，选项D正确。
答：正确选项为D。

【分析】
本题考查光的反射定律和折射规律的应用，解题思路如下：首先利用“反射角等于入射角”确定法线与界面，再计算入射角、折射角，最后根据“光从空气斜射入玻璃时，折射角小于入射角”判断介质，进而选出正确选项。步骤为：1. 互相垂直的MM'和NN'中，相等的两个角对应的直线是法线；2. 确定法线后，另一条直线为界面；3. 计算入射角、折射角；4. 根据折射角与入射角的大小关系判断介质，分析各选项。
【解析】
根据光的反射定律，反射角等于入射角：
1. 图中，与NN'的夹角为90°-30°=60°，另有一个60°角，二者相等，因此NN'是法线，MM'是界面，故选项C错误；
2. 入射角是入射光线与法线NN'的夹角，大小为60°，选项A中说入射角等于30°，错误；
3. 折射角是折射光线与法线NN'的夹角，计算得90°-50°=40°，选项B中说折射角等于50°，错误；
4. 光从空气斜射入玻璃时，折射角小于入射角，本题中折射角40°小于入射角60°，说明折射光线所在的MM'右侧是玻璃，选项D正确。
【答案】
D
【知识点】
光的反射定律、光的折射规律
【点评】
本题综合考查光的反射和折射规律，核心是利用反射角等于入射角确定法线与界面，再通过折射角与入射角的大小关系判断介质，需要学生理清各光线、角度的对应关系，熟练应用规律解题。
【难度系数】
0.5
