3.如图为一款新式无线插座转换器，带有插头、一转多位插座、调光台灯等多种功能，下列说法正确的是（
A.台灯的外壳是导体
B.给手机充电时，台灯与手机串联
C.调节台灯亮度的元件相当于滑动变阻器
D.给手机充电，手机电池相当于电源
C
）。A.台灯的外壳是导体
B.给手机充电时，台灯与手机串联
C.调节台灯亮度的元件相当于滑动变阻器
D.给手机充电，手机电池相当于电源
答案
3. C
解析
【分析】
这道题考查家庭电路的基础知识点，需结合导体与绝缘体的概念、串并联电路特点、滑动变阻器的作用、电路组成等知识逐一分析选项：先判断每个选项描述是否符合电路常识，排除错误选项后确定正确答案。
【解析】
A选项：台灯外壳若为导体，易发生触电事故，实际台灯外壳是绝缘体，故A错误；
B选项：家庭电路中各用电器工作时互不影响，台灯与手机充电时是并联关系，并非串联，故B错误；
C选项：调节台灯亮度的元件通过改变电阻来调整电路电流，滑动变阻器正是利用改变电阻调节电流的原理，因此该元件相当于滑动变阻器，故C正确；
D选项：给手机充电时，手机电池消耗电能，相当于用电器，电源是提供电能的装置，故D错误。
【答案】
C
【知识点】
导体与绝缘体、电路连接方式、滑动变阻器的应用
【点评】
本题结合生活中的无线插座转换器，考查家庭电路的基础常识，贴近生活实际，侧重对核心概念的理解应用。
【难度系数】
0.7
这道题考查家庭电路的基础知识点，需结合导体与绝缘体的概念、串并联电路特点、滑动变阻器的作用、电路组成等知识逐一分析选项：先判断每个选项描述是否符合电路常识，排除错误选项后确定正确答案。
【解析】
A选项：台灯外壳若为导体，易发生触电事故，实际台灯外壳是绝缘体，故A错误；
B选项：家庭电路中各用电器工作时互不影响，台灯与手机充电时是并联关系，并非串联，故B错误；
C选项：调节台灯亮度的元件通过改变电阻来调整电路电流，滑动变阻器正是利用改变电阻调节电流的原理，因此该元件相当于滑动变阻器，故C正确；
D选项：给手机充电时，手机电池消耗电能，相当于用电器，电源是提供电能的装置，故D错误。
【答案】
C
【知识点】
导体与绝缘体、电路连接方式、滑动变阻器的应用
【点评】
本题结合生活中的无线插座转换器，考查家庭电路的基础常识，贴近生活实际，侧重对核心概念的理解应用。
【难度系数】
0.7

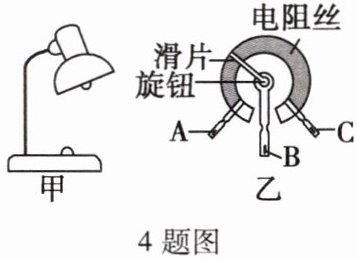

4.如图所示,图甲为小明自制的一个模拟调光台灯,电位器是调节其亮度的装置;图乙为电位器的内部结构示意图,A、B、C是它的三个接线柱,旋钮带动滑片转动。此时灯泡和电位器之间是
串
(选填“串”或“并”)联。若顺时针旋转旋钮时灯泡发光变亮,则需将BC
(选填“AB”、“BC”或“AC”)接线柱接入电路。答案
4. 串 BC
解析
【分析】首先根据串联、并联电路的特点判断灯泡与电位器的连接方式；再结合电位器的工作原理，通过灯泡亮度变化判断电路电流变化，进而确定电位器接入电路的接线柱。
【解析】1. 连接方式判断：串联电路中元件依次连接，电流只有一条路径；并联电路中元件并列连接，电流有多条路径。本题中灯泡和电位器依次连接，电流仅一条路径，因此二者是串联。2. 接线柱选择：电位器通过改变接入电路的电阻丝长度改变电阻，电阻越小，电路电流越大，灯泡越亮。顺时针旋转旋钮时灯泡变亮，说明接入的电阻丝长度变短、电阻减小。观察电位器结构：接BC接线柱时，顺时针旋转旋钮，接入电路的电阻丝长度变短，电阻减小，电流增大，灯泡变亮；接AB接线柱时，顺时针旋转电阻丝变长，电阻增大，灯泡变暗；接AC接线柱时，接入全部电阻丝，电阻不变，灯泡亮度不变。因此需将BC接线柱接入电路。
【答案】串；BC
【知识点】串联电路的判断、滑动变阻器的工作原理及应用
【点评】本题结合实际调光台灯考查串联电路判断和电位器的使用，注重理论联系实际，属于基础题，需掌握串联电路特点和滑动变阻器接法原理。
【难度系数】0.4
【解析】1. 连接方式判断：串联电路中元件依次连接，电流只有一条路径；并联电路中元件并列连接，电流有多条路径。本题中灯泡和电位器依次连接，电流仅一条路径，因此二者是串联。2. 接线柱选择：电位器通过改变接入电路的电阻丝长度改变电阻，电阻越小，电路电流越大，灯泡越亮。顺时针旋转旋钮时灯泡变亮，说明接入的电阻丝长度变短、电阻减小。观察电位器结构：接BC接线柱时，顺时针旋转旋钮，接入电路的电阻丝长度变短，电阻减小，电流增大，灯泡变亮；接AB接线柱时，顺时针旋转电阻丝变长，电阻增大，灯泡变暗；接AC接线柱时，接入全部电阻丝，电阻不变，灯泡亮度不变。因此需将BC接线柱接入电路。
【答案】串；BC
【知识点】串联电路的判断、滑动变阻器的工作原理及应用
【点评】本题结合实际调光台灯考查串联电路判断和电位器的使用，注重理论联系实际，属于基础题，需掌握串联电路特点和滑动变阻器接法原理。
【难度系数】0.4
1. 小华拆开了他家的调光台灯，发现其电路是灯L和一个电位器串联组成的，电路图如图所示。闭合开关S，调节电位器的滑片P由A滑向B，下列说法正确的是 （
A.电位器接入电路中的电阻不变
B.灯L会变亮
C.电位器中的电流变大
D.灯L和电位器中的电流始终相等
D
）。A.电位器接入电路中的电阻不变
B.灯L会变亮
C.电位器中的电流变大
D.灯L和电位器中的电流始终相等
答案
1. D
解析
【分析】要判断各选项的正误，首先明确电路为灯L与电位器串联，再分析滑片移动时电位器接入电阻的变化，结合串联电路电流特点、欧姆定律逐一分析选项：①滑片P由A滑向B时，电位器接入电路的电阻丝长度变长，接入电阻改变，据此判断A；②根据电阻变化，结合欧姆定律判断电路电流变化，进而判断灯的亮度变化，分析B、C；③根据串联电路的电流特点判断D。
【解析】由电路图可知，灯L与电位器串联。
选项A：滑片P从A滑向B，电位器接入电路的电阻丝长度增加，因此接入电路的电阻变大，A错误；
选项B：电路总电阻变大，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中的电流变小；灯L的实际功率$P=I^2R_L$（$R_L$为灯的电阻，恒定），电流变小则实际功率变小，灯L变暗，B错误；
选项C：由上述分析，电路电流变小，因此电位器中的电流变小，C错误；
选项D：串联电路的电流特点是各处电流相等，所以灯L和电位器中的电流始终相等，D正确。
【答案】D
【知识点】串联电路电流特点、滑动变阻器、欧姆定律
【点评】本题考查串联电路的基本规律和滑动变阻器的工作原理，属于基础题，需掌握串联电路电流处处相等的特点及欧姆定律的应用即可正确解答。
【难度系数】0.7
【解析】由电路图可知，灯L与电位器串联。
选项A：滑片P从A滑向B，电位器接入电路的电阻丝长度增加，因此接入电路的电阻变大，A错误；
选项B：电路总电阻变大，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路中的电流变小；灯L的实际功率$P=I^2R_L$（$R_L$为灯的电阻，恒定），电流变小则实际功率变小，灯L变暗，B错误；
选项C：由上述分析，电路电流变小，因此电位器中的电流变小，C错误；
选项D：串联电路的电流特点是各处电流相等，所以灯L和电位器中的电流始终相等，D正确。
【答案】D
【知识点】串联电路电流特点、滑动变阻器、欧姆定律
【点评】本题考查串联电路的基本规律和滑动变阻器的工作原理，属于基础题，需掌握串联电路电流处处相等的特点及欧姆定律的应用即可正确解答。
【难度系数】0.7

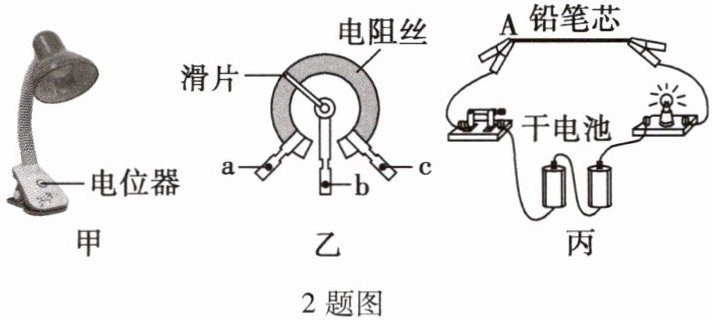

2.图甲为小明使用的调光台灯，图乙是调光的电位器结构图。顺时针转动旋钮，滑片在弧形电阻丝上同向滑动，灯泡变亮，此时是将电位器的接线柱
2题图
b和c
（选填“a和b”、“b和c”或“a和c”）接入电路中。小明收集了很多材料和长度都相同但粗细不同的铅笔芯，图丙是他用身边器材自制的简易调光灯电路。闭合开关，当夹子A从最左端移动到右端的过程中，他发现灯泡亮度变化不明显，他应该调换更细
（选填“粗”或“细”）的铅笔芯来做实验。2题图
答案
2. b和c 细
解析
【分析】
要解决这道题，需结合滑动变阻器的工作原理和影响电阻大小的因素分析：
1. 电位器的本质是滑动变阻器，通过改变接入电路的电阻丝长度改变电阻，从而调节电流控制灯泡亮度。灯泡变亮说明电路电流变大，电源电压不变时，根据欧姆定律，接入电路的电阻需变小。顺时针转动滑片时，需接入的电阻丝长度随滑片移动变短，对应接线柱为b和c。
2. 自制调光灯中，灯泡亮度变化不明显是因为铅笔芯电阻太小，相同长度变化时电阻变化量小，电流变化小。根据电阻的决定因素，材料、长度相同时，横截面积越小（铅笔芯越细），电阻越大，相同长度变化带来的电阻变化更显著，灯泡亮度变化更明显，因此需换更细的铅笔芯。
【解析】
1. 电位器部分：电位器通过改变接入电阻丝长度改变电阻。灯泡变亮→电流变大→接入电阻变小。顺时针转动滑片时，若接b和c，接入电路的电阻丝为b到滑片的部分，滑片向c移动时，接入的电阻丝长度变短，电阻减小，电流增大，灯泡变亮，故接入接线柱为b和c。
2. 铅笔芯部分：简易调光灯中，灯泡亮度变化不明显是因为铅笔芯电阻过小，导致电阻变化量小，电流变化小。根据电阻公式R=ρL/S（ρ为电阻率，L为长度，S为横截面积），材料、长度相同的铅笔芯，横截面积越小（越细），电阻越大，相同长度变化时电阻变化更显著，电流变化更大，灯泡亮度变化更明显，因此需换更细的铅笔芯。
【答案】
b和c；细
【知识点】
滑动变阻器的原理、影响电阻大小的因素
【点评】
本题结合生活中的调光台灯和自制简易调光灯，考查滑动变阻器的应用及影响电阻大小的因素，体现了物理知识与实际生活的联系，难度适中。
【难度系数】
0.6
要解决这道题，需结合滑动变阻器的工作原理和影响电阻大小的因素分析：
1. 电位器的本质是滑动变阻器，通过改变接入电路的电阻丝长度改变电阻，从而调节电流控制灯泡亮度。灯泡变亮说明电路电流变大，电源电压不变时，根据欧姆定律，接入电路的电阻需变小。顺时针转动滑片时，需接入的电阻丝长度随滑片移动变短，对应接线柱为b和c。
2. 自制调光灯中，灯泡亮度变化不明显是因为铅笔芯电阻太小，相同长度变化时电阻变化量小，电流变化小。根据电阻的决定因素，材料、长度相同时，横截面积越小（铅笔芯越细），电阻越大，相同长度变化带来的电阻变化更显著，灯泡亮度变化更明显，因此需换更细的铅笔芯。
【解析】
1. 电位器部分：电位器通过改变接入电阻丝长度改变电阻。灯泡变亮→电流变大→接入电阻变小。顺时针转动滑片时，若接b和c，接入电路的电阻丝为b到滑片的部分，滑片向c移动时，接入的电阻丝长度变短，电阻减小，电流增大，灯泡变亮，故接入接线柱为b和c。
2. 铅笔芯部分：简易调光灯中，灯泡亮度变化不明显是因为铅笔芯电阻过小，导致电阻变化量小，电流变化小。根据电阻公式R=ρL/S（ρ为电阻率，L为长度，S为横截面积），材料、长度相同的铅笔芯，横截面积越小（越细），电阻越大，相同长度变化时电阻变化更显著，电流变化更大，灯泡亮度变化更明显，因此需换更细的铅笔芯。
【答案】
b和c；细
【知识点】
滑动变阻器的原理、影响电阻大小的因素
【点评】
本题结合生活中的调光台灯和自制简易调光灯，考查滑动变阻器的应用及影响电阻大小的因素，体现了物理知识与实际生活的联系，难度适中。
【难度系数】
0.6

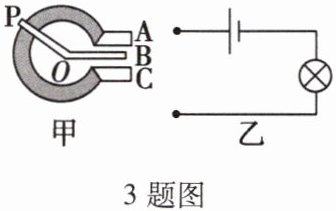

3.下图为某种调光型台灯中使用的电位器示意图。P为旋片,转动旋片改变其在碳膜(相当于一根电阻丝)上的位置,A、C分别连在碳膜两端。用笔画线将图甲连在图乙所示电路中,要求顺时针转动旋片可使灯泡亮度增加。
3题图
3题图
答案
3. 如答图所示
解析
【分析】要解决该电位器接线问题，需明确电位器通过改变接入电路的电阻丝长度改变电阻，进而改变灯泡亮度。题目要求顺时针转动旋片P时灯泡变亮，说明此时电路电阻需减小，即接入电位器的电阻丝长度要缩短，据此选择接线柱。
【解析】电位器的A、C是碳膜两端，B是旋片引出端。当顺时针转动P时，若将A和B接入电路，旋片P向A端移动，接入的电阻丝（A到P段）长度缩短，电阻减小，电路电流增大，灯泡亮度增加。接线方式为：将图甲的A接线柱连到图乙电源正极侧的接线点，将图甲的B接线柱连到图乙下方的接线点，连接后如答图所示。
【答案】如答图所示
【知识点】滑动变阻器、电路连接
【点评】本题考查电位器的工作原理及电路连接，需结合电阻与长度的关系分析接线，难度中等。
【难度系数】0.5
【解析】电位器的A、C是碳膜两端，B是旋片引出端。当顺时针转动P时，若将A和B接入电路，旋片P向A端移动，接入的电阻丝（A到P段）长度缩短，电阻减小，电路电流增大，灯泡亮度增加。接线方式为：将图甲的A接线柱连到图乙电源正极侧的接线点，将图甲的B接线柱连到图乙下方的接线点，连接后如答图所示。
【答案】如答图所示
【知识点】滑动变阻器、电路连接
【点评】本题考查电位器的工作原理及电路连接，需结合电阻与长度的关系分析接线，难度中等。
【难度系数】0.5
