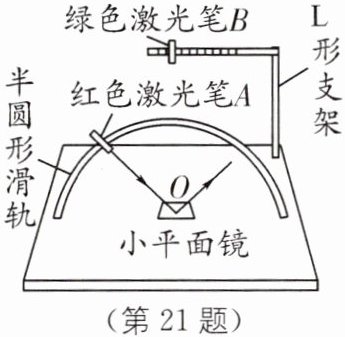

21（8分）中考新考法 设计探究性实验 如图所示，半圆形滑轨垂直固定在水平底座上，红色激光笔A可以保持半径方向沿半圆形滑轨自由滑动；水平底座上装有一可在水平面内自由转动的L形支架，绿色激光笔B安装在支架的水平横梁上并可以沿横梁移动，在半圆形滑轨的圆心处放置一块小平面镜.小梅和小丽用该装置做“探究光的反射规律”的实验.
(1)打开红色激光笔A的开关，让其发出的红色激光入射到小平面镜上的O点，小梅观察发现此时这条红色入射光经平面镜反射后有
(2)同组的小丽从周围不同方向观察红色入射光、红色反射光和绿色激光，竟然发现从某个方向看去它们是重合的.这说明红色反射光、红色入射光和绿色激光
(3)这条绿色激光的位置是否真的是红色反射光与红色入射光之间的对称轴呢？在没有量角器的情况下，小丽又打开一支蓝色激光笔，让蓝色激光逆着红色反射光的方向入射到O点，如果
(4)尽管激光笔发出的激光很亮，但观察效果还是不理想.请写出能够更清楚地看到本实验中入射光和反射光的一种做法：
(1)打开红色激光笔A的开关，让其发出的红色激光入射到小平面镜上的O点，小梅观察发现此时这条红色入射光经平面镜反射后有
1
条反射光.(2)同组的小丽从周围不同方向观察红色入射光、红色反射光和绿色激光，竟然发现从某个方向看去它们是重合的.这说明红色反射光、红色入射光和绿色激光
在同一平面内
.(3)这条绿色激光的位置是否真的是红色反射光与红色入射光之间的对称轴呢？在没有量角器的情况下，小丽又打开一支蓝色激光笔，让蓝色激光逆着红色反射光的方向入射到O点，如果
蓝色反射光与红色入射光重合
，就说明这条绿色激光的位置的确是红色反射光与红色入射光之间的对称轴.(4)尽管激光笔发出的激光很亮，但观察效果还是不理想.请写出能够更清楚地看到本实验中入射光和反射光的一种做法：
用喷雾器在实验装置附近形成雾气
.答案
21.(1)1 (2)在同一平面内 (3)蓝色反射光与红色入射光重合 (4)用喷雾器在实验装置附近形成雾气 [解析](1)红色激光入射到小平面镜上的O点,经平面镜反射后有1条反射光.(2)从周围不同方向观察红色入射光、红色反射光和绿色激光,发现从某个方向看去它们是重合的.这说明红色反射光、红色入射光和绿色激光在同一平面内.(3)由于光路的可逆性,让蓝色激光逆着红色反射光的方向入射到O点,如果蓝色反射光与红色入射光重合,就说明这条绿色激光的位置的确是红色反射光与红色入射光之间的对称轴.(4)为了能够更清楚地看到本实验中的入射光和反射光,可利用喷雾器在实验装置附近形成雾气.
解析
【分析】
本题围绕“探究光的反射规律”的实验展开，需结合光的反射定律、光路可逆性等知识分析各问题：
1. 第(1)问：根据光的反射定律，确定的入射光线和平面镜对应唯一反射光线，因此红色激光入射到O点后，反射光线数量唯一。
2. 第(2)问：从某方向观察三者重合，说明它们处于同一平面，对应光反射时“三线共面”的特点，只有共面才会从特定方向看起来重合。
3. 第(3)问：利用光路可逆性，若蓝色激光逆着红色反射光入射，其反射光会沿原红色入射光路径，若蓝色反射光与红色入射光重合，可验证绿色激光位置是反射光与入射光的对称轴。
4. 第(4)问：要清晰看到光路，需让光在介质中发生漫反射，形成雾气后光会被散射，便于观察。
【解析】
(1) 根据光的反射定律，当入射光线确定时，对应的反射光线唯一，因此红色激光入射到O点，经平面镜反射后有1条反射光。
(2) 从周围不同方向观察红色入射光、红色反射光和绿色激光，发现某方向上三者重合，说明红色反射光、红色入射光和绿色激光在同一平面内，符合光反射时三线共面的规律。
(3) 根据光路可逆性，让蓝色激光逆着红色反射光的方向入射到O点，若蓝色反射光与红色入射光重合，说明绿色激光的位置是红色反射光与红色入射光之间的对称轴（法线），验证了该位置的正确性。
(4) 为更清楚看到入射光和反射光，可利用喷雾器在实验装置附近形成雾气，光在雾气中发生漫反射，从而能清晰观察到光路。
【答案】
(1)1；(2)在同一平面内；(3)蓝色反射光与红色入射光重合；(4)用喷雾器在实验装置附近形成雾气
【知识点】
光的反射定律、光路可逆性、探究光的反射规律实验
【点评】
本题为探究光的反射规律的实验题，结合实验装置考查光的反射定律的应用，注重对实验原理和现象的理解，能有效考查学生的实验分析能力。
【难度系数】
0.6
本题围绕“探究光的反射规律”的实验展开，需结合光的反射定律、光路可逆性等知识分析各问题：
1. 第(1)问：根据光的反射定律，确定的入射光线和平面镜对应唯一反射光线，因此红色激光入射到O点后，反射光线数量唯一。
2. 第(2)问：从某方向观察三者重合，说明它们处于同一平面，对应光反射时“三线共面”的特点，只有共面才会从特定方向看起来重合。
3. 第(3)问：利用光路可逆性，若蓝色激光逆着红色反射光入射，其反射光会沿原红色入射光路径，若蓝色反射光与红色入射光重合，可验证绿色激光位置是反射光与入射光的对称轴。
4. 第(4)问：要清晰看到光路，需让光在介质中发生漫反射，形成雾气后光会被散射，便于观察。
【解析】
(1) 根据光的反射定律，当入射光线确定时，对应的反射光线唯一，因此红色激光入射到O点，经平面镜反射后有1条反射光。
(2) 从周围不同方向观察红色入射光、红色反射光和绿色激光，发现某方向上三者重合，说明红色反射光、红色入射光和绿色激光在同一平面内，符合光反射时三线共面的规律。
(3) 根据光路可逆性，让蓝色激光逆着红色反射光的方向入射到O点，若蓝色反射光与红色入射光重合，说明绿色激光的位置是红色反射光与红色入射光之间的对称轴（法线），验证了该位置的正确性。
(4) 为更清楚看到入射光和反射光，可利用喷雾器在实验装置附近形成雾气，光在雾气中发生漫反射，从而能清晰观察到光路。
【答案】
(1)1；(2)在同一平面内；(3)蓝色反射光与红色入射光重合；(4)用喷雾器在实验装置附近形成雾气
【知识点】
光的反射定律、光路可逆性、探究光的反射规律实验
【点评】
本题为探究光的反射规律的实验题，结合实验装置考查光的反射定律的应用，注重对实验原理和现象的理解，能有效考查学生的实验分析能力。
【难度系数】
0.6
五、综合解答题(15 分)
22 阅读下列短文,回答问题.
盲区
我们把视线不能到达的区域叫作盲区.当然,根据光路可逆原理,我们很容易理解盲区内的"物体"此时也看不见我们的道理.如图甲,小轿车司机由于视线被遮挡,无法判断大客车与信号灯立柱之间有什么物体.所以,我们要时刻提高"小心盲区中突然冲出车辆"的警惕性.
在繁忙的十字路口,即便信号灯允许行人通行,行人安全仍然可能受到转弯车辆的威胁.大型车辆转弯时,前、后车轮的运动轨迹不同,这就是所谓的"内轮差"(如图乙所示).行人、电动自行车司机不太注意大型车辆转弯时的内轮差,大型车辆的驾驶员看反光镜时同样存在视线盲区,所以挨着大型车辆侧面行动的人和车很容易被剐蹭.
交警提醒,如果在路口遇到大货车,一定要与其保持距离,信号灯是绿灯时,不要抢超正在转弯的大货车,更不要在红灯时超越斑马线.
(1)文中"反光镜"就是我们说的后视镜,司机可用它观察一定范围内的物体,利用了光的
(2)请你从光学角度分析一下图丙中小轿车司机盲区产生的原因.
(3)如何避免因盲区造成交通事故?请你利用所学的知识给出一条建议.
22 阅读下列短文,回答问题.
盲区
我们把视线不能到达的区域叫作盲区.当然,根据光路可逆原理,我们很容易理解盲区内的"物体"此时也看不见我们的道理.如图甲,小轿车司机由于视线被遮挡,无法判断大客车与信号灯立柱之间有什么物体.所以,我们要时刻提高"小心盲区中突然冲出车辆"的警惕性.
在繁忙的十字路口,即便信号灯允许行人通行,行人安全仍然可能受到转弯车辆的威胁.大型车辆转弯时,前、后车轮的运动轨迹不同,这就是所谓的"内轮差"(如图乙所示).行人、电动自行车司机不太注意大型车辆转弯时的内轮差,大型车辆的驾驶员看反光镜时同样存在视线盲区,所以挨着大型车辆侧面行动的人和车很容易被剐蹭.
交警提醒,如果在路口遇到大货车,一定要与其保持距离,信号灯是绿灯时,不要抢超正在转弯的大货车,更不要在红灯时超越斑马线.
(1)文中"反光镜"就是我们说的后视镜,司机可用它观察一定范围内的物体,利用了光的
反射
(填"直线传播""反射"或"折射").(2)请你从光学角度分析一下图丙中小轿车司机盲区产生的原因.
(3)如何避免因盲区造成交通事故?请你利用所学的知识给出一条建议.
答案
22.(1)反射 (2)由于光是沿直线传播的,司机无法观察到遮挡物后面的情况,所以产生盲区. (3)在路口遇到大货车,一定要与其保持距离.(合理即可)
解析
【分析】
本题围绕交通场景中的盲区问题，考查光学知识的应用。第(1)题需明确汽车后视镜的光学原理；第(2)题要结合光的直线传播解释盲区成因；第(3)题结合安全常识给出合理建议，需紧扣题目提示和光学原理。
【解析】
(1) 汽车后视镜是凸面镜，通过反射光线扩大视野，利用了光的反射原理，故填“反射”。
(2) 光在同种均匀介质中沿直线传播，图丙中，小轿车司机的视线被前方的公交车遮挡，公交车后方区域的光线无法沿直线传播进入司机的眼睛，因此该区域成为司机的视线盲区。
(3) 根据题目安全提示，为避免盲区造成交通事故，可建议：在路口遇到大型车辆时，与其保持足够的安全距离（合理即可）。
【答案】
(1) 反射；(2) 由于光沿直线传播，司机无法观察到遮挡物（公交车）后面的情况，所以产生盲区；(3) 在路口遇到大型车辆时，与其保持安全距离（合理即可）
【知识点】
光的直线传播、光的反射、交通安全
【点评】
本题将光学知识与实际交通场景结合，考查学生运用物理知识解决生活问题的能力，体现了物理的实用性，难度适中。
【难度系数】
0.5
本题围绕交通场景中的盲区问题，考查光学知识的应用。第(1)题需明确汽车后视镜的光学原理；第(2)题要结合光的直线传播解释盲区成因；第(3)题结合安全常识给出合理建议，需紧扣题目提示和光学原理。
【解析】
(1) 汽车后视镜是凸面镜，通过反射光线扩大视野，利用了光的反射原理，故填“反射”。
(2) 光在同种均匀介质中沿直线传播，图丙中，小轿车司机的视线被前方的公交车遮挡，公交车后方区域的光线无法沿直线传播进入司机的眼睛，因此该区域成为司机的视线盲区。
(3) 根据题目安全提示，为避免盲区造成交通事故，可建议：在路口遇到大型车辆时，与其保持足够的安全距离（合理即可）。
【答案】
(1) 反射；(2) 由于光沿直线传播，司机无法观察到遮挡物（公交车）后面的情况，所以产生盲区；(3) 在路口遇到大型车辆时，与其保持安全距离（合理即可）
【知识点】
光的直线传播、光的反射、交通安全
【点评】
本题将光学知识与实际交通场景结合，考查学生运用物理知识解决生活问题的能力，体现了物理的实用性，难度适中。
【难度系数】
0.5
