9 如图是一根粗细均匀的直树枝OA斜插在水中的照片，下列分析正确的是（）

A.OB、OC都是虚像，OC与物体等大
B.OB、OC都是虚像，OB与物体等大
C.OB、OC都是光的折射形成的像
D.OB、OC都是光的反射形成的像

第9题图 第10题图

9. B

【分析】要解决本题，需明确光的反射和折射的成像特点：水面相当于平面镜，树枝在水面会发生光的反射，形成等大的虚像；同时，水中的树枝反射的光从水中斜射入空气中时，会发生光的折射，人眼逆着折射光线能看到折射形成的虚像。结合题图，OB和OC均为虚像，其中OB是光的反射形成的虚像，与物体大小相等，OC是光的折射形成的虚像，据此分析选项。
【解析】当直树枝斜插在水中时，存在两种成像情况：①光在水面发生反射，形成平面镜成像，该像为虚像，且像与物体大小相等；②水中的树枝反射的光从水中斜射入空气中时，发生光的折射，人眼逆着折射光线看到折射形成的虚像。题图中OB、OC都是虚像，OB是光的反射形成的虚像，与物体等大，OC是光的折射形成的虚像，因此选项B正确。
【答案】B
【知识点】光的反射、光的折射、平面镜成像
【点评】本题结合生活中的光学现象，考查光的反射和折射的应用，需要区分两种成像的原理和特点，属于基础光学题。
【难度系数】0.5

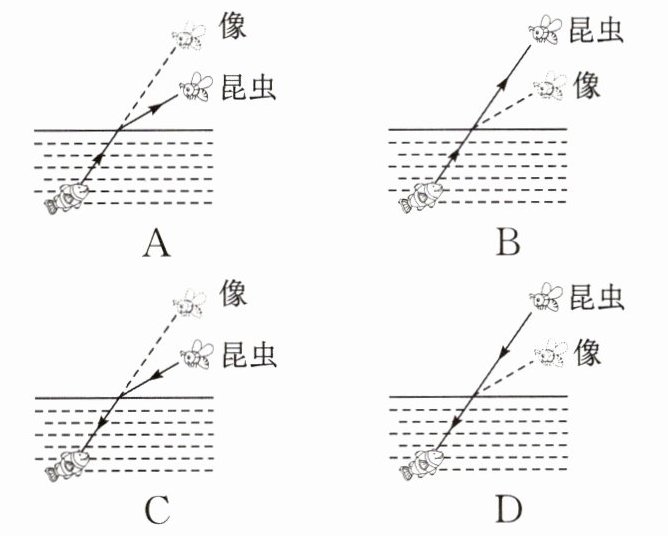

10 [2025常德鼎城模拟]如图所示，东南亚地区生活着一种射水鱼，它发现水面上的小昆虫后，能从口中快速喷出一束水柱，将昆虫击落水中，实现捕食。下列光路图能表示射水鱼观察水面上小昆虫的是（）

10. C

【分析】
要解决这道题，需明确射水鱼观察水面昆虫的光路原理：射水鱼在水中，看到水面上的昆虫，是昆虫反射的光从空气斜射入水中，折射后进入射水鱼的眼睛，属于光的折射现象。解题时需先判断光线传播方向，再结合光的折射规律（光从空气斜射入水中时，折射光线向法线偏折，折射角小于入射角）筛选正确光路图。
【解析】
射水鱼在水中观察水面上的昆虫，光线传播方向是从空气（昆虫所在介质）斜射入水中（射水鱼所在介质），因此排除光线从水射向空气的选项；根据光的折射规律，光从空气斜射入水中时，折射角小于入射角，折射光线靠近法线，符合该规律的光路图为选项C。
【答案】
C
【知识点】
光的折射现象、光的折射规律
【点评】
本题结合射水鱼捕食的实际场景，考查光的折射规律的应用，核心是明确光线传播方向及折射角与入射角的关系，属于基础应用类题目，难度适中。
【难度系数】
0.6

11 [2025平顶山鲁山一模]《康熙几暇格物编》中记载:“置钱碗底,远视若无,及盛满水时,则钱随水光而显现矣。”如图所示,把铜钱放在碗底B处,“远视若无”是因为光的原理;加适量水,刚好看到铜钱的像在E处,用激光笔从A点向(用图中字母表示)处照射,可照亮铜钱。

11. 直线传播 E

【分析】首先分析“远视若无”的现象：碗中无水时，铜钱在碗底B处，光在同种均匀介质（空气）中沿直线传播，被碗的侧壁遮挡，人眼无法接收到铜钱反射的光，因此看不到铜钱，对应光的直线传播原理。再分析加水后的情况：加水后，铜钱反射的光从水中斜射入空气时发生折射，人眼逆着折射光线看到虚像在E处；根据光路可逆原理，激光从A点沿看到像的方向（即指向E处）照射，激光经水面折射后会沿原折射光路反向，最终到达铜钱B处，从而照亮铜钱。
【解析】1. “远视若无”时，碗内无水，铜钱反射的光在空气中沿直线传播，被碗壁遮挡，人眼无法接收该光，因此看不到铜钱，这是光的直线传播原理。2. 加水后，铜钱反射的光从水中斜射入空气发生折射，人眼逆着折射光线看到虚像在E处；依据光路可逆性，激光笔从A点向E处照射，激光在水面折射后会沿原光路反向，到达碗底的铜钱B处，即可照亮铜钱。
【答案】直线传播；E
【知识点】光的直线传播、光的折射、光路可逆
【点评】本题结合古文记载的生活光学现象，考查光学原理的应用，需要理解光的直线传播、折射规律及光路可逆的特点，将物理知识与实际现象结合分析。
【难度系数】0.5

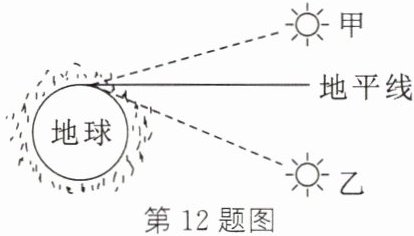

12 诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置（如图），而是太阳光经过不均匀的大气层发生了所成的像，太阳实际在图中（填“甲”或“乙”）的位置。人眼所看到的太阳是（填“实”或“虚”）像。

12. 折射 乙 虚

【分析】要解决这道题，需结合光的折射规律分析：地球周围的大气层密度不均匀，太阳光穿过不均匀大气层时会发生折射，导致我们看到的太阳位置与实际位置不相符。当诗人观察到“落日”时，实际太阳已经落到地平线以下，因此实际太阳位置与看到的像的位置不同；同时，折射形成的像并非实际光线会聚而成，属于虚像。
【解析】1. 光的折射现象：地球大气层密度不均匀，太阳光在不均匀介质中传播时，传播方向会发生偏折，即发生折射，所以诗人看到的落日是太阳的虚像，并非实际位置。2. 实际太阳位置：由于折射，我们看到的太阳虚像（图中甲）的位置比实际太阳位置高，因此实际太阳在图中的乙位置（在地平线以下）。3. 像的类型：折射形成的像是由折射光线的反向延长线会聚而成，不是实际光线会聚的，属于虚像。
【答案】折射 乙 虚
【知识点】光的折射、虚像
【点评】本题结合古诗中的自然场景，考查光的折射在生活中的应用，将物理知识与文学意境结合，体现了物理与生活的联系，难度适中。
【难度系数】0.6

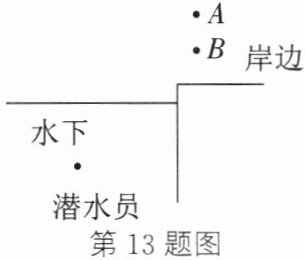

13 [2025信阳息县一模]如图所示，潜水员潜入水下，从水中看见岸边一棵树的“树冠”，请画出潜水员看到“树冠”的光路图。(A、B中一点为树冠所在位置，另一点为像的位置)

13. 如图所示

【分析】潜水员在水中看到岸边的树冠，属于光的折射现象。当树冠反射的光从空气斜射入水中时，折射光线向法线偏折，折射角小于入射角；人眼逆着折射光线看去，会误以为光沿直线传播，因此看到的是树冠的虚像，虚像位置比实际树冠位置更高。由此可知，A是虚像位置，B是实际树冠位置，光的传播路径是从B（实际树冠）出发，经水面折射后进入水中，最终到达潜水员的眼睛。
【解析】1. 确定入射点：连接潜水员位置与A点（虚像），该直线与水面的交点为光的入射点；2. 绘制光线：连接入射点与B点（实际树冠），此为入射光线，方向从B指向入射点；连接入射点与潜水员位置，此为折射光线，方向从入射点指向潜水员；3. 标注光线方向，完成光路图。
【答案】如图所示
【知识点】光的折射、虚像
【点评】本题结合生活场景考查光的折射规律，核心是理解光从空气斜射入水中时的折射特点，以及人眼看到虚像的原理，属于基础光学作图题。
【难度系数】0.5

14 [2025安阳期中]某学校要在喷水池的池底中央安装一只射灯。经过连续几天观察，小明同学发现：池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示；池内水面升至a位置时，她在池旁看到亮斑的位置在M点；水面升至b位置时，她看到亮斑的位置在N点，则（）


A.M点、N点都在S点的下方
B.M点、N点都在S点的上方
C.M点在S点的下方，N点在S点的上方
D.M点在S点的下方，N点与S点重合

14. C
【解析】往池内注水，水面升至a位置时，发生折射，根据折射定律，亮斑M点如图甲所示：
水面上升至b位置时，光线先在水池壁反射，再折射出水面，根据反射定律和折射定律，亮斑N点如图乙所示。通过画图可知：M点在S点的下方，N点在S点的上方。

【分析】
本题考查光的折射和反射规律的应用，需分两种水面高度情况分析光线传播路径：首先分析水面升至a位置时，光线从水斜射入空气的折射情况；再分析水面升至b位置时，光线先经池壁反射、再折射出水面的情况，最终对比S点判断亮斑位置。
【解析】
1. 水面升至a位置时，射灯发出的光线从水中斜射入空气中，根据光的折射定律：光从水斜射入空气时，折射角大于入射角，折射光线远离法线，因此池壁上的亮斑M点在S点的下方（对应图甲）。
2. 水面升至b位置时，光线先在水池侧壁发生反射，根据光的反射定律：反射角等于入射角；反射光线再从水中斜射入空气发生折射，折射角大于入射角，最终形成的亮斑N点在S点的上方（对应图乙）。
综上，M点在S点下方，N点在S点上方，对应选项C。
【答案】C
【知识点】光的折射规律、光的反射定律
【点评】本题结合实际喷水池场景，考查光的折射与反射的综合应用，需明确不同水面高度下光线的传播方式（直接折射/先反射再折射），是对光学规律的实际应用考查，需理清光线路径。
【难度系数】0.5
