4.某同学比较“探究导体中电流与电压的关系”和“用电流表、电压表测电阻”两个实验后，认为：①所测的物理量相同；②测量的工具相同；③多次测量的目的相同。他的判断中正确的是（）

A.①②
B.②③
C.①③
D.①②③

4.A

5.［黄山月考］在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法正确的是（）

A.小刚连接完电路的最后一根导线，小灯泡就亮了，是因为滑动变阻器短路
B.小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大
C.小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察小灯泡亮度
D.小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的

5.B

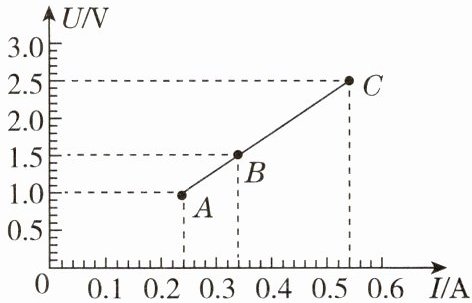

6. 新设问 小陌做完测量定值电阻的阻值实验后，将实验中测得的数据绘制成图中的A、B、C三点并连线，断开开关后发现电流表未调零，他利用测量数据求得电流表接入电路前指针所指的刻度值为A，定值电阻的阻值为Ω。

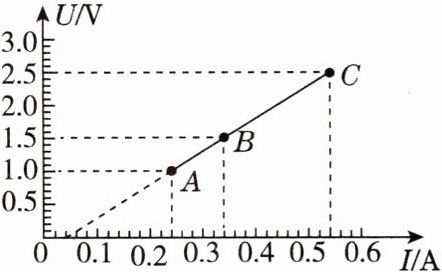

6.0.04；5 思路点睛：如图所示，延长A、B、C三点的连线，与横轴相交于0.04 A，此时电阻R两端的电压为0 V，说明电流表接入电路前指针所指的刻度值为0.04 A。

7. [合肥模拟改编]小点测量小灯泡发光时的电阻，所用小灯泡上标有“3.8 V”字样，电源电压为6 V。

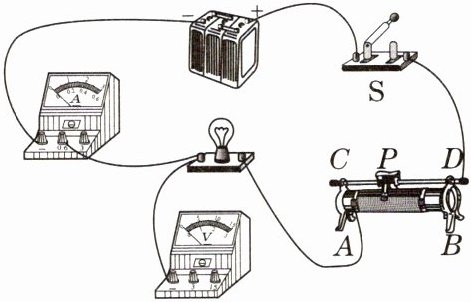

(1)用笔画线代替导线完成如图所示的实物电路。
(2)闭合开关前，滑动变阻器的滑片应滑到（填“A”或“B”）端，这样做的目的是。

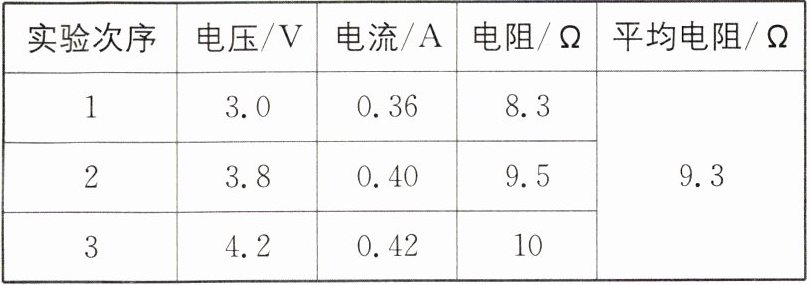

(3)闭合开关，改变滑动变阻器滑片的位置，记录下不同的电压值和对应的电流值，并计算出小灯泡在不同电压下的电阻值，数据处理如表所示，其中有一处对数据的处理是不恰当的，这一处是，原因是。根据表格信息可得，灯泡正常发光时的电阻为Ω。

(4)若电压表0～15 V的量程损坏，只有0～3 V量程可用。为完成上述实验，请你用原有器材重新设计一个电路图画在虚线框内；根据你的设计重新连接电路进行实验，闭合开关，移动滑动变阻器的滑片使电压表示数为V时，小灯泡正常发光，并记下此时电流值。

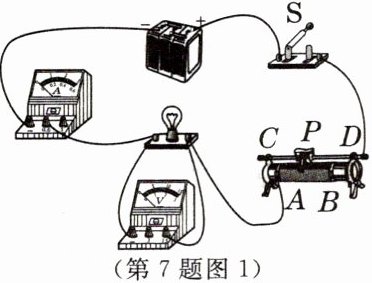

(1)如图1所示
(2)B；保护电路
(3)取灯泡电阻的平均值；灯泡电阻随温度的变化而变化；9.5
(4)如图2所示；2.2

8. [高阶思维]在“伏安法测电阻”的实验中，若选用电源电压为15 V，被测电阻的阻值约为50 Ω，实验中，电流表有“0～0.6 A”“0～3 A”两个量程，电压表有“0～3 V”“0～15 V”两个量程。为了保证电路安全的同时，尽量减小误差，则电压表应选用量程，电流表应选用量程。

8.0～15 V；0～0.6 A
