2026年一本预备新初三物理第159页答案

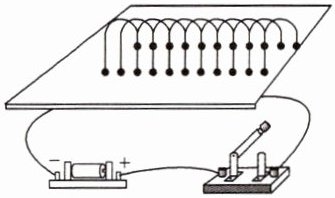

5.用如图所示的装置可以探究通电螺线管外部磁场的分布和方向。

(1)闭合开关，在玻璃板上均匀撒上一层小铁屑，因为小铁屑在磁场中能被
磁化
，再轻敲玻璃板，可显示“磁感线的形状”。
(2)实验中还需要一枚小磁针，目的是
显示磁场的方向
。
(3)实验过程中，把电池的正、负极位置对调，发现小磁针指向转动$180°$，由此可知：通电螺线管外部的磁场方向与螺线管中
电流
方向有关。

答案

5.(1)磁化 (2)显示磁场的方向 (3)电流
[解析](1)铁屑在磁场中会被磁体磁化,成为一个个“小磁针”,从而在磁场中有序地排列起来,在玻璃板上显示出“磁感线的形状”。(2)因为小磁针放入磁场中静止时N极指向和该点磁场方向相同,所以实验中使用小磁针是为了显示磁场方向。(3)把电池正、负极对调,改变了电流方向,闭合开关后,会发现小磁针指示的磁场方向改变了,此现象说明螺线管的磁场方向和电流方向有关。
6.通电螺线管和磁体A端之间的磁感线分布如图所示,此时小磁针处于静止状态。请在括号中分别标出磁体A端、小磁针b端以及电源c端的极性。

答案


6.如图所示
[解析]在磁体外部,磁感线从磁体的N极出发,回到S极,所以左边磁体的A端为S极,右边通电螺线管的左端为S极,右端为N极;根据磁极之间的相互作用可知,小磁针的b端为S极,a端为N极;由安培定则可知,拇指指向通电螺线管的N极,四指环绕方向为电流方向,电流从螺线管的左边流入,右边流出,则c为电源的正极,d为电源的负极。
7.(上海松江月考改编)如图所示的甲、乙两个通电螺线管,当S闭合时,两个通电螺线管将 (
B
)


A.相互排斥
B.相互吸引
C.没有相互作用
D.无法确定

答案

7.B
[解析]甲螺线管中,电流从螺线管的右端流入左端流出,结合线圈绕向,利用安培定则可以确定甲螺线管的右端为S极,左端为N极。乙螺线管中,电流从螺线管的右端流入,左端流出,结合线圈绕向,利用安培定则可以确定乙螺线管的左端为N极,右端为S极。甲螺线管的右端和乙螺线管的左端为异名磁极,所以两者相互吸引,B正确。
8.练思维·模型建构 螺线管实际上由多个单匝圆形线圈组成，通电螺线管的磁场可以看成由多个单匝圆形通电线圈的磁场组合而成，因此用安培定则也可以判断单匝圆形通电线圈的磁极。有学者认为，地磁场是由于地球带电自转形成圆形电流引起的，地球自转的方向自西向东，则其形成的圆形电流方向与地球自转方向
相反
（选填“相同”或“相反”），物理学规定正电荷定向移动的方向为电流方向，那么地球带
负
（选填“正”或“负”）电。
讲思维题

答案

8.相反 负
[解析]由于地磁N极在地理南极附近,根据安培定则,拇指指向地磁N极,四指的方向为电流的方向,所以形成的圆形电流方向自东向西,与地球自转的方向相反,与电荷定向移动的方向相反,所以地球带的是负电。

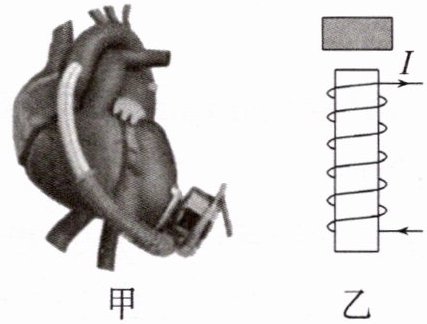

9.(广东深圳)全磁悬浮“人工心脏”已研发成功,其核心部件是个带有叶轮的泵,通电后叶轮可高速旋转,带动血液流动。图乙是叶轮悬浮原理简化图,元元同学思考后发现:螺线管通电后,周围存在
磁场
,叶轮受斥力悬浮,叶轮下端的磁极是
N
极。

答案 P34

答案

9.磁场 N
[解析]螺线管通电后,周围存在磁场,电流从右侧螺线管的下端流入、上端流出,根据安培定则可知,螺线管的上端为N极,下端为S极;叶轮在上方悬浮,根据同名磁极相互排斥可得,叶轮下端的磁极是N极。
