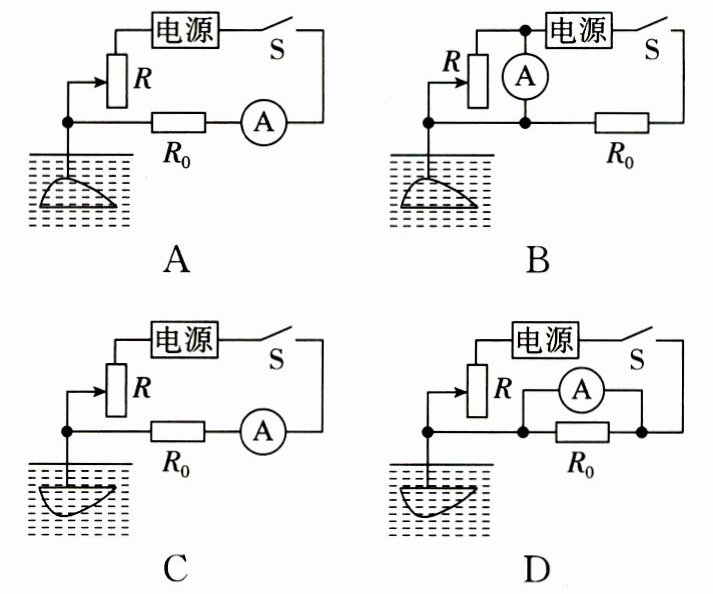

7. (2025乐山)爱思考的小金设计了一个能检测水流速度变化的装置，已知电源电压保持不变，$R_0$是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动。下列能实现水流速度越大，电表示数越大的电路图是（
A
）答案
7. A
解析
【分析】
要解决本题，需先明确：水流速度越大，机翼状探头上下压强差越大，探头受向上的力越大，带动滑动变阻器滑片向上移动；再结合各选项的电路结构，分析电表示数随水流速度的变化是否符合要求。
【解析】
1. 分析探头的运动：水流速度越大，机翼状探头上下压强差越大，探头向上移动，带动滑动变阻器滑片向上。
2. 逐一分析选项：
选项A：滑动变阻器R与定值电阻R₀串联，电流表测电路总电流。滑片向上移动时，R接入电阻变小，总电阻变小，电源电压不变，由欧姆定律$I=\frac{U}{R_{总}}$，电路电流变大，电流表示数变大，符合要求。
选项B：电流表并联在R两端，将R短路，电路为R₀的简单电路，电流$I=\frac{U}{R_0}$，不随水流速度变化，不符合。
选项C：水流速度大时，探头带动滑片向下，R接入电阻变大，总电阻变大，电流变小，电流表示数变小，不符合。
选项D：电流表并联在R₀两端，R与R₀并联，电流表测R₀两端电压（等于电源电压），示数不随水流速度变化，不符合。
【答案】
A
【知识点】
欧姆定律、电路动态分析、流体压强与流速的关系
【点评】
本题结合流体压强与流速的关系，考查电路动态分析，需先明确探头移动对滑动变阻器电阻的影响，再结合欧姆定律判断电表示数变化，是电路知识与力学知识的综合应用。
【难度系数】
0.5
要解决本题，需先明确：水流速度越大，机翼状探头上下压强差越大，探头受向上的力越大，带动滑动变阻器滑片向上移动；再结合各选项的电路结构，分析电表示数随水流速度的变化是否符合要求。
【解析】
1. 分析探头的运动：水流速度越大，机翼状探头上下压强差越大，探头向上移动，带动滑动变阻器滑片向上。
2. 逐一分析选项：
选项A：滑动变阻器R与定值电阻R₀串联，电流表测电路总电流。滑片向上移动时，R接入电阻变小，总电阻变小，电源电压不变，由欧姆定律$I=\frac{U}{R_{总}}$，电路电流变大，电流表示数变大，符合要求。
选项B：电流表并联在R两端，将R短路，电路为R₀的简单电路，电流$I=\frac{U}{R_0}$，不随水流速度变化，不符合。
选项C：水流速度大时，探头带动滑片向下，R接入电阻变大，总电阻变大，电流变小，电流表示数变小，不符合。
选项D：电流表并联在R₀两端，R与R₀并联，电流表测R₀两端电压（等于电源电压），示数不随水流速度变化，不符合。
【答案】
A
【知识点】
欧姆定律、电路动态分析、流体压强与流速的关系
【点评】
本题结合流体压强与流速的关系，考查电路动态分析，需先明确探头移动对滑动变阻器电阻的影响，再结合欧姆定律判断电表示数变化，是电路知识与力学知识的综合应用。
【难度系数】
0.5
8.用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。如图所示是检测植物叶片含水量的电路，电源电压不变。将湿敏电阻R附着在叶片上，当叶片含水量升高时（
A.电流表示数增大
B.电压表示数减小
C.电路总电阻减小
D.电路总功率增大
B
）A.电流表示数增大
B.电压表示数减小
C.电路总电阻减小
D.电路总功率增大
答案
8. B
解析
【分析】
首先明确电路结构：定值电阻R₀与湿敏电阻R串联，电流表测电路总电流，电压表测定值电阻R₀两端的电压。解题思路：根据题目条件，叶片含水量升高时湿敏电阻R的阻值增大，先分析电路总电阻的变化，再结合欧姆定律判断电流的变化，进而分析电压表示数、总电阻、总功率的变化，逐一判断选项。
【解析】
电路中R₀与R串联，电源电压U不变。
1. 总电阻变化：当叶片含水量升高，湿敏电阻R阻值增大，电路总电阻R总=R₀+R，因此总电阻增大，故C选项错误；
2. 电流变化：根据欧姆定律I=U/R总，U不变，R总增大，所以电路电流I减小，电流表示数减小，故A选项错误；
3. 电压表示数变化：电压表测R₀两端电压，由U₀=I R₀，R₀为定值，I减小，所以U₀减小，电压表示数减小，故B选项正确；
4. 总功率变化：电路总功率P=U I，U不变，I减小，所以总功率减小，故D选项错误。
【答案】
B
【知识点】
串联电路特点、欧姆定律、电功率计算
【点评】
本题是动态电路分析题，核心是利用湿敏电阻的阻值变化，结合串联电路规律和欧姆定律分析各物理量的变化，需明确各电表对应的电路部分，属于基础动态电路题。
【难度系数】
0.6
首先明确电路结构：定值电阻R₀与湿敏电阻R串联，电流表测电路总电流，电压表测定值电阻R₀两端的电压。解题思路：根据题目条件，叶片含水量升高时湿敏电阻R的阻值增大，先分析电路总电阻的变化，再结合欧姆定律判断电流的变化，进而分析电压表示数、总电阻、总功率的变化，逐一判断选项。
【解析】
电路中R₀与R串联，电源电压U不变。
1. 总电阻变化：当叶片含水量升高，湿敏电阻R阻值增大，电路总电阻R总=R₀+R，因此总电阻增大，故C选项错误；
2. 电流变化：根据欧姆定律I=U/R总，U不变，R总增大，所以电路电流I减小，电流表示数减小，故A选项错误；
3. 电压表示数变化：电压表测R₀两端电压，由U₀=I R₀，R₀为定值，I减小，所以U₀减小，电压表示数减小，故B选项正确；
4. 总功率变化：电路总功率P=U I，U不变，I减小，所以总功率减小，故D选项错误。
【答案】
B
【知识点】
串联电路特点、欧姆定律、电功率计算
【点评】
本题是动态电路分析题，核心是利用湿敏电阻的阻值变化，结合串联电路规律和欧姆定律分析各物理量的变化，需明确各电表对应的电路部分，属于基础动态电路题。
【难度系数】
0.6
9.(2026淄博张店区期末)如图甲是体育测试中“坐位体前屈”项目示意图，图乙是一同学设计的模拟电路。测试者向前推动绝缘柄，绝缘柄被推动的距离变大时，下列说法正确的是（
A.电压表示数变大
B.电流表示数变小
C.电阻$R_2$两端的电压变大
D.电路的总功率不变
C
）A.电压表示数变大
B.电流表示数变小
C.电阻$R_2$两端的电压变大
D.电路的总功率不变
答案
9. C
解析
【分析】首先明确电路结构：R₁与R₂串联，电流表测电路中的总电流，电压表测R₁两端的电压。当测试者向前推动绝缘柄时，滑动变阻器R₁接入电路的电阻发生变化，结合欧姆定律和串联电路的电压、电流规律，分析各电表示数及总功率的变化，判断选项正误。
【解析】由图乙可知，R₁与R₂串联，电流表测电路电流，电压表测R₁两端电压。当绝缘柄被向前推动时，滑片左移，R₁接入电路的电阻减小，电路总电阻$R_{总}=R_1+R_2$减小。电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流$I$变大，即电流表示数变大，故B错误；R₂是定值电阻，其两端电压$U_2=IR_2$，因$I$变大、$R_2$不变，所以$U_2$变大，故C正确；R₁两端电压$U_1=U-U_2$，$U$不变、$U_2$变大，因此$U_1$变小，即电压表示数变小，故A错误；电路总功率$P=UI$，$U$不变、$I$变大，所以总功率$P$变大，故D错误。
【答案】C
【知识点】串联电路特点、欧姆定律、电功率计算
【点评】本题结合实际场景考查串联电路的动态分析，需明确滑动变阻器电阻变化对电路电流、电压的影响，关键是理清各物理量的变化关系，难度适中。
【难度系数】0.5
【解析】由图乙可知，R₁与R₂串联，电流表测电路电流，电压表测R₁两端电压。当绝缘柄被向前推动时，滑片左移，R₁接入电路的电阻减小，电路总电阻$R_{总}=R_1+R_2$减小。电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流$I$变大，即电流表示数变大，故B错误；R₂是定值电阻，其两端电压$U_2=IR_2$，因$I$变大、$R_2$不变，所以$U_2$变大，故C正确；R₁两端电压$U_1=U-U_2$，$U$不变、$U_2$变大，因此$U_1$变小，即电压表示数变小，故A错误；电路总功率$P=UI$，$U$不变、$I$变大，所以总功率$P$变大，故D错误。
【答案】C
【知识点】串联电路特点、欧姆定律、电功率计算
【点评】本题结合实际场景考查串联电路的动态分析，需明确滑动变阻器电阻变化对电路电流、电压的影响，关键是理清各物理量的变化关系，难度适中。
【难度系数】0.5

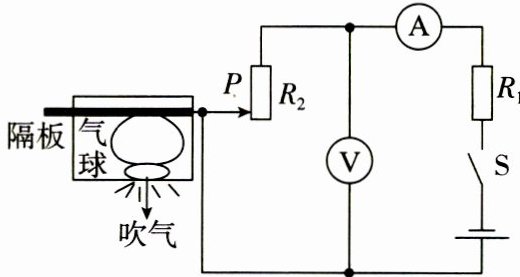

10. 如图所示，这是创新小组自制的肺活量检测装置的原理图。其中电源电压不变，$R_1$是定值电阻，$R_2$是滑动变阻器。检测时，被检人员向气球中吹气，气球膨胀带动隔板和滑片$P$向上运动，肺活量检测装置的显示仪的示数将会变大。下列有关说法正确的是 （
A.肺活量检测装置的显示仪是电压表改装而成的
B.定值电阻$R_1$在电路中不起作用，可以去除
C.向气球中吹气时，电压表示数与电流表示数的比值变小
D.向气球中吹气时，电路消耗的总功率变小
C
）A.肺活量检测装置的显示仪是电压表改装而成的
B.定值电阻$R_1$在电路中不起作用，可以去除
C.向气球中吹气时，电压表示数与电流表示数的比值变小
D.向气球中吹气时，电路消耗的总功率变小
答案
10. C
解析
【分析】首先明确电路结构：R₁与R₂串联，电流表测串联电路的电流，电压表测R₂两端的电压。向气球吹气时，滑片P向上移动，滑动变阻器R₂接入电路的电阻减小。接下来逐一分析各选项，结合电路规律判断正误。
【解析】
1. 电路基础分析：由图可知，R₁和R₂串联，电流表测量电路总电流，电压表测量R₂两端的电压。
2. 吹气时的电路变化：向气球吹气，滑片P上移，R₂接入电路的电阻变小，电路总电阻R总=R₁+R₂减小；电源电压U不变，根据欧姆定律I=U/R总，电路中的电流I变大。
3. 选项逐一分析：
A选项：若显示仪是电压表改装，电压表内阻极大，串联在电路中时电路电流几乎为零，与“显示仪示数变大”矛盾，故A错误。
B选项：定值电阻R₁的作用是保护电路，防止R₂接入电阻过小导致电路电流过大，损坏元件，不能去除，故B错误。
C选项：电压表示数U₂与电流表示数I的比值等于R₂的阻值（R₂=U₂/I），吹气时R₂接入电阻减小，因此该比值变小，故C正确。
D选项：电路总功率P=UI，电源电压U不变，电流I变大，所以总功率P变大，故D错误。
【答案】C
【知识点】串联电路特点、欧姆定律、电功率计算
【点评】本题结合肺活量检测装置考查电路动态分析，需明确滑动变阻器电阻变化对电路电流、电压的影响，掌握欧姆定律和电功率公式的应用，是电路动态分析的典型基础题。
【难度系数】0.6
【解析】
1. 电路基础分析：由图可知，R₁和R₂串联，电流表测量电路总电流，电压表测量R₂两端的电压。
2. 吹气时的电路变化：向气球吹气，滑片P上移，R₂接入电路的电阻变小，电路总电阻R总=R₁+R₂减小；电源电压U不变，根据欧姆定律I=U/R总，电路中的电流I变大。
3. 选项逐一分析：
A选项：若显示仪是电压表改装，电压表内阻极大，串联在电路中时电路电流几乎为零，与“显示仪示数变大”矛盾，故A错误。
B选项：定值电阻R₁的作用是保护电路，防止R₂接入电阻过小导致电路电流过大，损坏元件，不能去除，故B错误。
C选项：电压表示数U₂与电流表示数I的比值等于R₂的阻值（R₂=U₂/I），吹气时R₂接入电阻减小，因此该比值变小，故C正确。
D选项：电路总功率P=UI，电源电压U不变，电流I变大，所以总功率P变大，故D错误。
【答案】C
【知识点】串联电路特点、欧姆定律、电功率计算
【点评】本题结合肺活量检测装置考查电路动态分析，需明确滑动变阻器电阻变化对电路电流、电压的影响，掌握欧姆定律和电功率公式的应用，是电路动态分析的典型基础题。
【难度系数】0.6

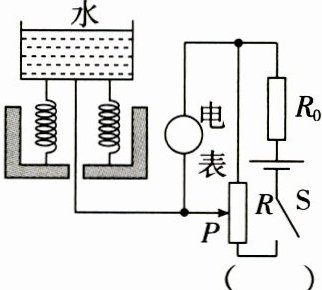

11. 小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移，下列分析错误的是（
）
A.如果选择电流表，$R_0$可在水太多时保护电路
B.无论选择电流表，还是电压表，水量增大时电表示数都变大
C.如果选择电压表，水量增多时滑动变阻器接入电路中的阻值会增大
D.考虑节约电能的问题，图中电表应选择电压表
）A.如果选择电流表，$R_0$可在水太多时保护电路
B.无论选择电流表，还是电压表，水量增大时电表示数都变大
C.如果选择电压表，水量增多时滑动变阻器接入电路中的阻值会增大
D.考虑节约电能的问题，图中电表应选择电压表
答案
C
解析
【分析】
要解决此题，需先明确水量变化时滑片的移动方向：水量增多时，滑片P向下移动；水量减少时，滑片P向上移动。再分电表为电流表、电压表两种情况，分析电路中电阻、电表示数的变化，逐一判断选项对错。
【解析】
选项A：若选择电流表，电流表串联在电路中，滑动变阻器接入电路的是下端到滑片P的电阻。水太多时，滑片下移，接入电阻变小，电路电流变大，$R_0$可限制电流，避免电流过大，起到保护电路的作用，故A正确。
选项B：水量增大时，若选电流表，接入电阻变小，电流变大，电流表示数变大；若选电压表，电压表测滑片P到滑动变阻器下端的电压，电路总电阻不变，总电流不变，滑片下移时P到下端的电阻变大，电压表示数变大，因此电表示数都变大，故B正确。
选项C：若选择电压表，电压表相当于开路，滑动变阻器的全部电阻都串联在电路中，接入电路的阻值是定值，不会随水量增多而增大，故C错误。
选项D：若选电流表，电路持续有较大电流，消耗电能多；若选电压表，电路电流极小，节约电能，因此电表应选择电压表，故D正确。
【答案】
C
【知识点】
电路动态分析、欧姆定律、滑动变阻器使用
【点评】
本题结合补水提示器的实际应用，考查电路动态分析，需分电表类型分析电路结构，明确滑片移动对电阻和电表示数的影响，是一道结合实际的动态电路题。
【难度系数】
0.5
要解决此题，需先明确水量变化时滑片的移动方向：水量增多时，滑片P向下移动；水量减少时，滑片P向上移动。再分电表为电流表、电压表两种情况，分析电路中电阻、电表示数的变化，逐一判断选项对错。
【解析】
选项A：若选择电流表，电流表串联在电路中，滑动变阻器接入电路的是下端到滑片P的电阻。水太多时，滑片下移，接入电阻变小，电路电流变大，$R_0$可限制电流，避免电流过大，起到保护电路的作用，故A正确。
选项B：水量增大时，若选电流表，接入电阻变小，电流变大，电流表示数变大；若选电压表，电压表测滑片P到滑动变阻器下端的电压，电路总电阻不变，总电流不变，滑片下移时P到下端的电阻变大，电压表示数变大，因此电表示数都变大，故B正确。
选项C：若选择电压表，电压表相当于开路，滑动变阻器的全部电阻都串联在电路中，接入电路的阻值是定值，不会随水量增多而增大，故C错误。
选项D：若选电流表，电路持续有较大电流，消耗电能多；若选电压表，电路电流极小，节约电能，因此电表应选择电压表，故D正确。
【答案】
C
【知识点】
电路动态分析、欧姆定律、滑动变阻器使用
【点评】
本题结合补水提示器的实际应用，考查电路动态分析，需分电表类型分析电路结构，明确滑片移动对电阻和电表示数的影响，是一道结合实际的动态电路题。
【难度系数】
0.5
