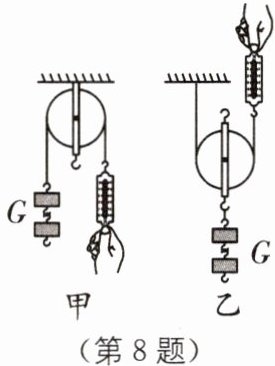

8. (2025·常州金坛区期中)如图所示,下列关于定滑轮、动滑轮的说法中错误的是().


A.使用定滑轮不能省力,但可以改变施力的方向
B.使用动滑轮最多能省一半力,还能改变施力的方向
C.定滑轮实质上是一个等臂杠杆
D.动滑轮实质上是一个动力臂为阻力臂两倍的杠杆

8. B [解析]定滑轮是等臂杠杆,使用定滑轮虽然不省力,但可以改变施力的方向,故A、C正确;动滑轮的动力臂是阻力臂的2倍,使用动滑轮可以省力,但不能改变施力的方向,故D正确,B错误.

9. (2025·盐城大丰区模拟)在有着“世界工厂”之称的东莞,车间工人们用如图所示的滑轮组把重物提起2 m的高度,下列关于这个滑轮组工作的说法中,正确的是().


A.绳子自由端被拉下了 10 m
B.这个滑轮组能省距离
C.这个滑轮组能省力
D.这个滑轮组不仅能省力,还能省距离

9. C [解析]由图知,承担物重的绳子段数$n=2$,拉力端即绳子自由端移动距离$s=2h=2×2\ \mathrm{m}=4\ \mathrm{m}$,所以使用该滑轮组费距离,故A、B错误;使用图中滑轮组时,由两段绳子承担重物和动滑轮重,所以省力,故C正确;使用滑轮组时,省力一定要费距离,故D错误.
归纳总结 (1)由图知,承担物重的绳子段数$n=2$,拉力端移动距离$s=2h$;(2)使用滑轮组能否省力,取决于所用拉力大小与提升的物重大小关系,若拉力小于物重,则省力;(3)使用任何简单机械,只要省力必定费距离.

10. 传统文化 绞车中的简单机械 如图所示，是我国古代使用的绞车，绞车是由简单机械组合而成，其中定滑轮的作用是，请再写出绞车组成结构中的一个简单机械的名称：. 根据所学物理知识，请对绞车的设计、制造提出一个合理的建议：.

10. 改变施力的方向 轮轴 增加轮轴手柄的长度 [解析]定滑轮的作用是改变施力的方向,绞车组成结构中的一个简单机械:轮轴,合理建议:为了省力可增加轮轴手柄的长度.

11. 如图所示,重为 20 N 的物体 A 放在水平桌面上,重为 10 N 的物体 B 挂在滑轮 M 下.M、N 两个滑轮中,是定滑轮,使用可以省力;若每个滑轮重均为 2 N,不计绳重及绳与滑轮间的摩擦,物体 B 恰好能匀速下降,则物体 A 所受的摩擦力为N; 物体 B 下降 0.5 m 时,物体 A滑动的距离为m.

11. N M 6 1 [解析]由图可知,N滑轮固定不动,是定滑轮;M滑轮随物体一起运动,是动滑轮,使用动滑轮可以省力;由图可知,动滑轮上的绳子段数$n=2$,当物体B匀速下降时,不计绳重及绳与滑轮间的摩擦,A端绳子的拉力为$F_A=\frac{1}{n}(G_B+G_{动})=\frac{1}{2}×(10\ \mathrm{N}+2\ \mathrm{N})=6\ \mathrm{N}$,物体A做匀速直线运动,受到的拉力与摩擦力为一对平衡力,大小相等,故物体A所受的摩擦力为$f=F_A=6\ \mathrm{N}$;物体A滑动的距离即绳端拉力移动的距离$s=nh=2×0.5\ \mathrm{m}=1\ \mathrm{m}$.
思路引导 轴不随物体一起运动的滑轮是定滑轮,使用定滑轮不省力但能改变施力的方向;轴随物体一起运动的滑轮是动滑轮,使用动滑轮可以省力,但不能改变施力的方向;由图可知,动滑轮上的绳子段数n,当物体B匀速下降时,不计绳重及绳与滑轮间的摩擦,根据$F=\frac{1}{n}(G+G_{动})$求A端绳子的拉力;A做匀速直线运动,根据力的平衡条件可得A受到的摩擦力;根据$s=nh$可知物体A滑动的距离.

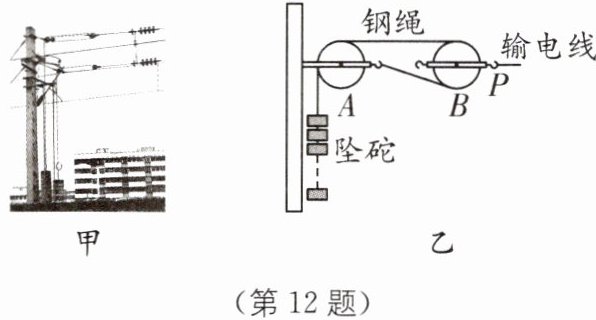

12. 新情境 高铁输电线牵引装置 高铁输电线牵引装置通过滑轮和坠砣动态调节张力以稳定供电,如图所示.滑轮(填“A”或“B”)为动滑轮.若坠砣重3 000 N,忽略滑轮和钢绳重量及摩擦,输电线水平缓慢移动10 cm,输电线P端受到的拉力为N,坠砣移动的距离为cm.

12. B 6 000 20 [解析]由图乙可知,A滑轮固定不动,为定滑轮;B滑轮随输电线一起移动,为动滑轮.钢绳上的拉力$F=G_{砣}=3\ 000\ \mathrm{N}$,由图乙知,绳子段数$n=2$,不计滑轮和钢绳自重及摩擦,由$F=\frac{1}{n}F_P$可得,输电线P端受到的拉力大小$F_P=nF=2×3\ 000\ \mathrm{N}=6\ 000\ \mathrm{N}$;坠砣移动的距离为$s_{砣}=ns_P=2×10\ \mathrm{cm}=20\ \mathrm{cm}$.

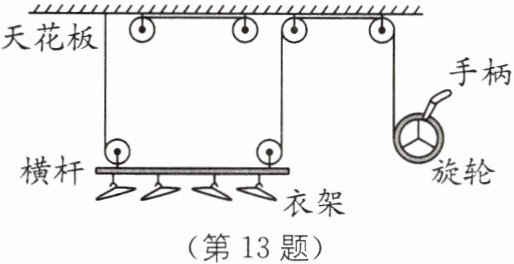

13. (2025·苏州工业园区月考节选)如图所示是小华家的升降式晾衣架.请完成晾衣绕线,使得转动把手所需施加的力等于动滑轮、横杆、衣架以及所挂衣服总重力的$\dfrac{1}{4}$(忽略绳索重量和摩擦力).

13. 如图所示

[解析]忽略绳索重量和摩擦力,使得转动把手所需施加的力等于动滑轮、横杆、衣架以及所挂衣服总重力的$\frac{1}{4}$,故绳子的有效段数为4.
思路引导 根据忽略绳索重量和摩擦力,要求转动把手所需施加的力等于动滑轮、横杆、衣架以及所挂衣服总重力的$\frac{1}{4}$,确定绳子的有效段数,据此作图.
