9. [2026合肥模拟]下图是有关生活用电的四个场景,相关说法不正确的是 ()


A.图甲:有金属外壳、功率大、易漏电的用电器,三脚插头的E脚需接在保护线上
B.图乙:在家庭电路中,空气开关跳闸时,一定是电路中出现短路情况造成的
C.图丙:使用测电笔时,手指需要按住笔尾金属体,但绝对不能触碰笔尖金属体
D.图丁:家庭电路中开关接在相线上,螺口灯泡的螺旋金属接在中性线上

9.B

【分析】
本题考查家庭电路的安全用电相关知识，需逐一分析每个选项的说法是否符合安全用电规则，判断出错误选项。
【解析】
A选项：三脚插头的E脚为接地脚，需连接用电器的金属外壳，使用时将外壳与保护线相连，若用电器漏电，电流会通过E脚导入大地，避免触电，该说法正确。
B选项：家庭电路中空气开关跳闸的原因有两种：一是电路发生短路，二是用电器总功率过大，并非“一定是短路”，该说法错误。
C选项：使用测电笔时，手指必须按住笔尾金属体，使测电笔与人体形成通路，才能辨别相线和中性线；但绝对不能触碰笔尖金属体，防止触电，该说法正确。
D选项：家庭电路中开关接在相线上，断开开关时灯泡不带电，保障安全；螺口灯泡的螺旋金属部分接在中性线上，避免更换灯泡时误触螺旋部分触电，该说法正确。
综上，说法不正确的是B选项。
【答案】
B
【知识点】
家庭电路安全用电、测电笔使用、家庭电路接线
【点评】
本题围绕家庭电路的安全用电常识展开，考查学生对基础用电规则的掌握，属于常见的基础题型，需准确记忆各知识点细节。
【难度系数】
0.4

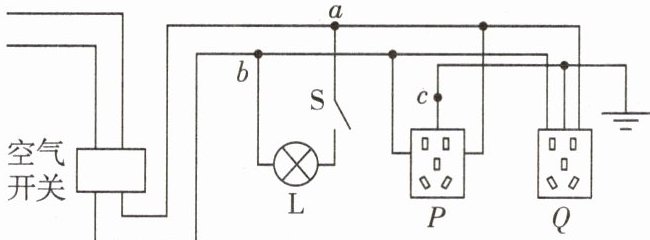

10. [2026合肥瑶海区模拟]如图所示的为某家庭电路的简化图，若该电路中各处的连接都是正确的，下列说法正确的是（）


A.家庭电路中空气开关跳闸，一定是因为电路中用电器总功率过大
B.闭合开关S，电灯正常工作时，用测电笔接触a、b两点时，氖管均发光
C.正确使用时，将测电笔插入三孔插座P的左孔中，氖管会发光
D.若c处断路，电热水壶的插头插入插座P，电热水壶也能工作

10.D

【分析】
本题考查家庭电路的连接、测电笔的使用、空气开关跳闸的原因等知识点，需结合家庭电路的规则逐一分析每个选项，判断其正确性。
【解析】
选项A：家庭电路中空气开关跳闸，原因可能是电路短路，也可能是用电器总功率过大，并非“一定”是总功率过大，故A错误。
选项B：闭合开关S后，a点连接火线，用测电笔接触a点时氖管发光；b点连接零线，接触b点时氖管不发光，故B错误。
选项C：三孔插座P遵循“左零右火上接地”的接法，左孔接零线，测电笔插入左孔时接触的是零线，氖管不会发光，故C错误。
选项D：c处断路时，插座P的右孔仍接火线，左孔仍连通零线，电热水壶插头插入插座P后，电路形成通路，电热水壶能正常工作，故D正确。
【答案】
D
【知识点】
家庭电路连接、测电笔使用、空气开关作用
【点评】
本题围绕家庭电路的基础知识点展开，需准确掌握家庭电路的连接规则、测电笔的使用方法及空气开关跳闸的原因，逐一分析选项即可得出结论，属于中等难度的家庭电路基础题。
【难度系数】
0.6

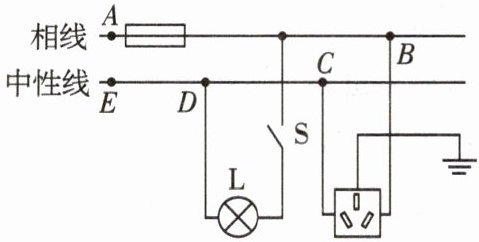

11. [2026合肥模拟]如图所示的家庭电路正常工作时，某同学使用电热水壶烧水，将插头插入插座后，电热水壶无法工作；闭合开关后，厨房的灯泡也不亮。拔出插头并保持开关闭合，用测电笔分别接触插座的左、右两孔，发现两孔均能使氖管发光。若电路中只有一处故障，则该故障可能是（）


A.CD间电路断路
B.ED间电路断路
C.插座短路
D.保险丝烧断

11.B

【分析】
要解决该家庭电路故障问题，需结合测电笔的工作原理（氖管发光说明接触点与相线连通，不发光则为中性线），先明确各线路连接：相线经保险丝后分两路，一路接开关S，另一路接插座右孔；中性线依次经E、D、C，分别连接灯泡左端和插座左孔。故障现象为测插座左右孔均使氖管发光，说明插座左孔（原应接中性线）也与相线连通，需据此判断中性线的断路位置。
【解析】
1. 测电笔氖管发光的原理是接触相线时形成通路：插座右孔直接接相线，正常应发光，符合题意；插座左孔正常应接中性线，现发光，说明左孔通过线路与相线连通。
2. 开关S闭合时，电流路径为：相线→开关S→灯泡L→D点→C点→插座左孔。若中性线在D到E之间（ED间）断路，C点会通过灯泡、开关与相线连通，导致测插座左孔时氖管发光，完全符合故障现象。
3. 排除其他选项：
若CD间断路，插座左孔C点为中性线，测电笔接触时氖管不发光，不符合；
若插座短路或保险丝烧断，相线会断开，插座右孔测电笔不发光，不符合。
因此故障为ED间电路断路，对应选项B。
【答案】
B
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题结合测电笔原理判断家庭电路断路故障，需明确线路连接和故障时的电流路径，是家庭电路部分的典型题型，考查学生对电路故障的分析能力。
【难度系数】
0.5

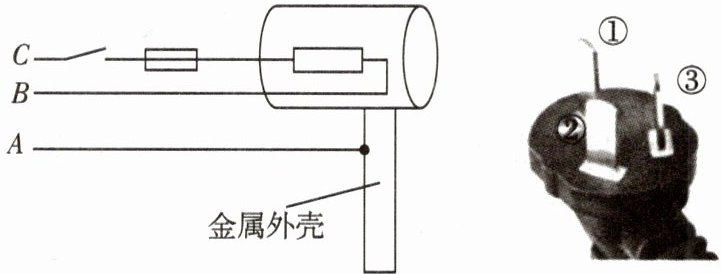

12. 新考法 如图所示的是某吹风机简化接线图与它的三脚插头，则其A端与三脚插头的相连，C端与三脚插头的相连。（均填“①”“②”或“③”）

12.①;②

【分析】
要解决本题，需掌握家庭电路中三脚插头的接线规则及安全用电原则：用电器的金属外壳必须接地，开关和保险丝应串联在火线上。先观察接线图：A端连接吹风机的金属外壳，需对应三脚插头的接地脚；C端串联了开关和保险丝，对应火线，结合三脚插头的标识即可确定连接的插头脚。
【解析】
根据安全用电要求，用电器的金属外壳需接地，避免漏电时发生触电事故，图中A端与吹风机的金属外壳相连，因此A端应与三脚插头的接地脚①相连；家庭电路中，开关和保险丝要接在火线上，C端串联了开关和保险丝，对应火线，结合三脚插头的接线规则，C端应与三脚插头的②相连。
【答案】
①；②
【知识点】
家庭电路连接；三脚插头；安全用电
【点评】
本题结合实际的吹风机接线场景，考查三脚插头的接线规则，属于基础应用类题目，需牢记安全用电中金属外壳接地、开关接火线的核心知识点，难度适中。
【难度系数】
0.5

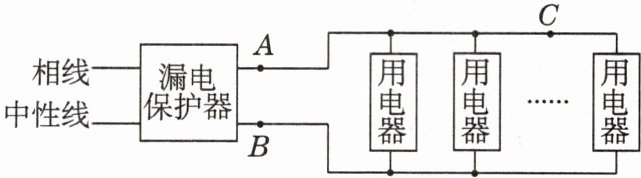

13.如图所示的是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A和（填“B”或“C”）两处的电流不相等时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器（填“会”或“不会”）切断电路。

13.B;会

【分析】要解决这道题，需明确漏电保护器的工作原理：正常情况下，家庭电路中通过相线（A处）和中性线的电流大小相等，漏电保护器检测这两处电流是否相等，若电流不相等则说明存在漏电情况，会迅速切断电路。当C处触电时，电流会从相线经C处人体流入大地，导致通过A处的电流大于通过中性线B处的电流，漏电保护器检测到电流差，就会切断电路。
【解析】漏电保护器的触发条件是相线与中性线的电流不相等。正常工作时，A（相线）和B（中性线）的电流相等，因此当检测到A和B处电流不等时，漏电保护器会切断电路；当C处触电时，部分电流通过人体流入大地，使得A处电流大于B处电流，满足漏电保护器的触发条件，因此会切断电路。
【答案】B；会
【知识点】漏电保护器原理、家庭电路安全用电
【点评】本题考查漏电保护器的工作原理，结合实际触电场景分析，属于基础题，核心是理解漏电保护器检测电流差的逻辑。
【难度系数】0.3

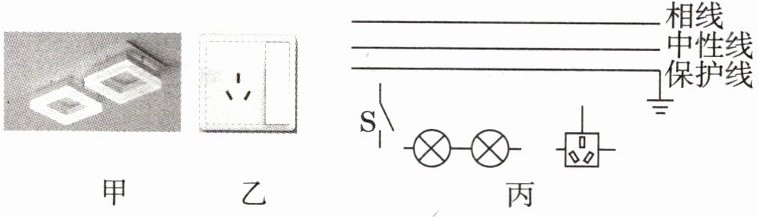

14.图甲为一款双头嵌入式方形吊灯，由墙壁上的开关(如图乙)控制，开关旁有一个可以独立工作的三孔插座，其简化电路如图丙所示。请你将图丙中的电路连接完整。

14.解：如图所示。

【分析】要完成该家庭电路的连接，需遵循安全用电的接线规则：①开关应接在相线上，断开开关时用电器与相线断开，避免触电；②灯泡需并联在电路中，开关控制整个灯泡支路；③三孔插座遵循“左零右火上接地”的原则接线。明确各元件的接线要求后，对应连接相线、中性线、保护线即可。
【解析】1. 开关与灯泡的连接：将相线连接到开关S的一端，开关S的另一端分别连接两个灯泡的一端，两个灯泡的另一端共同连接到中性线，使两个灯泡并联，由开关控制；2. 三孔插座的连接：将中性线连接到三孔插座的左孔，相线连接到三孔插座的右孔，保护线连接到三孔插座的上孔，完成插座的接线。
【答案】
【知识点】家庭电路连接、安全用电原则
【点评】本题考查家庭电路的基本接线，需牢记开关、灯泡、三孔插座的接线规则，是安全用电的基础应用，难度适中。
【难度系数】0.6
