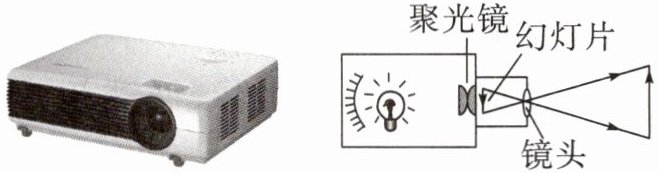

1.如图所示是便携式投影仪的工作原理图。便携式投影仪的镜头相当于一个镜。为了使观众看到正立的像，投影片要（选填“顺着”或“倒着”）插入架上。用强光照射投影片，投影片上的画面在屏幕上形成（选填“实”或“虚”）像。

1.凸透 倒着 实

【分析】
要解答本题，需结合投影仪的工作原理和凸透镜成像规律：首先，投影仪的镜头利用凸透镜的成像特性，因此镜头类型是凸透镜；其次，凸透镜成倒立（上下、左右均颠倒）的像，要让观众看到正立的像，投影片需反向放置；最后，实像可呈现在光屏（屏幕）上，虚像不能，据此判断像的类型。
【解析】
1. 投影仪的镜头对光线有会聚作用，相当于一个凸透镜；
2. 投影仪利用凸透镜成像时，成倒立（上下、左右均颠倒）、放大的实像，所以为了让观众看到正立的像，投影片要倒着插入架上；
3. 实像能呈现在光屏（屏幕）上，因此投影片上的画面在屏幕上形成实像。
【答案】
凸透；倒着；实
【知识点】
凸透镜成像；投影仪原理
【点评】
本题考查投影仪的光学应用，属于基础光学题，侧重考查对凸透镜成像规律的实际理解，难度较低。
【难度系数】
0.8

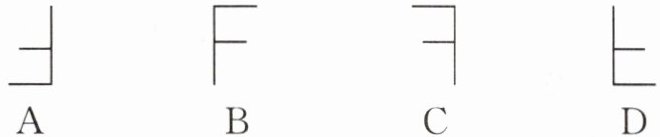

2.放映幻灯片时,要想使银幕上出现放大的“F”字母,幻灯片正确的放法应该是 （）


A
B
C D

2.A

【分析】
要解决本题，需明确幻灯机的成像原理：幻灯机利用凸透镜成倒立、放大的实像，这里的“倒立”并非仅上下颠倒，而是像与物体相比，上下、左右均颠倒（即物体旋转180°后得到的图形就是像）。题目要求银幕上出现放大的“F”，因此幻灯片的放置方式应是“F”旋转180°后的图形，据此逐一分析选项即可。
【解析】
幻灯机成像时，像与物体关于透镜中心对称，即上下颠倒且左右颠倒，相当于将原物体旋转180°。要使银幕上出现“F”，幻灯片需为“F”旋转180°后的图形：
选项B是正放的“F”，成像后会是旋转180°的图形，不符合要求；
选项C仅左右颠倒，上下未颠倒，不符合成像的“全颠倒”特点；
选项D仅上下颠倒，左右未颠倒，不符合要求；
选项A是“F”旋转180°后的图形，符合幻灯机成像的放置要求。
【答案】
A
【知识点】
凸透镜成像、幻灯机成像
【点评】
本题考查幻灯机的成像特点，核心是理解实像的“倒立”是上下、左右均颠倒，需结合图形旋转180°的思路判断，属于基础应用类题目，难度适中。
【难度系数】
0.4

3.外出旅游时,照相机是我们常用的工具,它能记录我们沿途所见的美丽风景,在照相机构造中有一个关键的成像光学元件,它相当于一个（）

A.反光镜
B.凹面镜
C.平面镜
D.凸透镜

3.D

【分析】
要确定照相机的关键成像光学元件，需结合其成像原理分析：照相机需成倒立、缩小的实像，而面镜（反光镜、凹面镜、平面镜）依靠光的反射成像，无法形成此类实像；凸透镜依靠光的折射，当物体在2倍焦距外时成倒立缩小实像，符合照相机需求，因此对应选项。
【解析】
逐一分析选项：
A选项反光镜、B选项凹面镜、C选项平面镜均为面镜，利用光的反射成像，无法形成照相机所需的实像，排除；
D选项凸透镜利用光的折射成像，当物距大于2倍焦距时，成倒立、缩小的实像，这正是照相机的工作原理，因此照相机的关键成像元件相当于凸透镜。
【答案】
D
【知识点】
凸透镜成像的应用，光的折射
【点评】
本题考查照相机的光学元件，属于初中光学基础知识点，需区分面镜与透镜的成像原理，难度较低，学生易掌握。
【难度系数】
0.8

4.用照相机照相时，物体在胶卷上形成 （）

A.缩小、倒立的实像
B.放大、正立的实像
C.缩小、正立的实像
D 缩小、倒立的虚像

4.A

【分析】首先回忆照相机的成像原理，照相机的镜头属于凸透镜，需结合凸透镜成像规律判断成像特点。凸透镜成像规律中，当物距大于2倍焦距时，会形成特定性质的像，这一规律是照相机的工作基础，据此分析各选项。
【解析】照相机的镜头相当于凸透镜，照相时物体到镜头的距离（物距）大于凸透镜的2倍焦距，根据凸透镜成像规律：当物距$u＞2f$时，成倒立、缩小的实像，实像可呈现在胶卷上，因此物体在胶卷上形成缩小、倒立的实像，对应选项A。
【答案】A
【知识点】凸透镜成像规律；照相机的原理
【点评】本题考查凸透镜成像规律在照相机中的应用，属于光学基础知识点，需牢记凸透镜成像的应用实例，难度较低。
【难度系数】0.8

5.常用体温计的刻度部分为三棱体，横截面如图所示，其正面呈圆弧形，这样可以看清体温计内极细的水银柱，以便读数，这是因为圆弧形的作用相当于（选填“凸”或“凹”）透镜，使我们能看到水银柱被放大后（选填“正立”或“倒立”）的像。

5.凸 正立

【分析】要解答本题，需先明确圆弧形部分的透镜类型，再结合凸透镜成像规律判断成像特点。首先观察体温计的横截面，圆弧形部分中间厚、边缘薄，符合凸透镜的结构特征；接着回忆凸透镜成像规律：当物体位于凸透镜的一倍焦距以内时，会成正立、放大的虚像，这一原理应用在放大镜中，体温计正是利用该原理放大水银柱，便于读数。
【解析】1. 确定透镜类型：体温计的圆弧形表面中间厚、边缘薄，相当于凸透镜；2. 分析成像情况：体温计内的水银柱在该凸透镜的一倍焦距以内，根据凸透镜成像规律，物距小于一倍焦距时，成正立、放大的虚像，因此能看清被放大的水银柱。
【答案】凸；正立
【知识点】凸透镜成像、放大镜原理
【点评】本题结合生活实际考查透镜的应用，属于基础知识点的应用，难度不大，需掌握凸透镜的特征及成像规律。
【难度系数】0.6

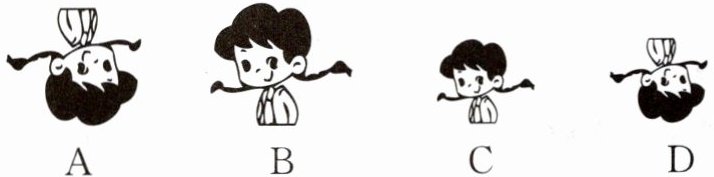

6.如图所示是王爷爷小孙女的照片，王爷爷用放大镜贴近照片所看到的像是（）

6.B

【分析】首先明确放大镜是凸透镜，根据凸透镜成像规律，当物体位于凸透镜的一倍焦距以内时，成正立、放大的虚像，这是放大镜的成像特点。解题时需判断各选项中符合该成像特点的像，即可得出答案。
【解析】放大镜的实质是凸透镜，其成像规律为：当物距小于凸透镜的一倍焦距时，成正立、放大的虚像。逐一分析选项，只有B选项呈现的是正立放大的虚像，符合放大镜的成像结果，因此选择B。
【答案】B
【知识点】凸透镜成像规律、放大镜的应用
【点评】本题考查放大镜的成像原理，属于光学基础知识点的应用，难度较低，只要掌握凸透镜成像中物距小于焦距时的成像特点，就能快速选出正确答案。
【难度系数】0.8

7.在①小孔成像；②平面镜成像；③放大镜成像；④照相机成像；⑤投影仪成像中，成实像的是，成虚像的是。

7.①④⑤ ②③

【分析】
首先明确实像与虚像的定义：实像是实际光线会聚而成，能呈现在光屏上；虚像是光线的反向延长线会聚而成，不能呈现在光屏上。再逐个分析各成像的原理及像的性质：①小孔成像是光的直线传播形成，实际光线会聚；②平面镜成像是光的反射形成，为反射光线反向延长线会聚；③放大镜成是凸透镜物距小于焦距的成像；④照相机成是凸透镜物距大于2倍焦距的成像；⑤投影仪成是凸透镜物距在1-2倍焦距之间的成像，据此区分实虚像。
【解析】
根据实像和虚像的定义，对各成像逐一分析：
1. 小孔成像（①）：由光的直线传播形成，实际光线会聚，成实像；
2. 平面镜成像（②）：由光的反射形成，是反射光线的反向延长线会聚而成，成虚像；
3. 放大镜成像（③）：属于凸透镜成像，物距小于焦距，成正立、放大的虚像；
4. 照相机成像（④）：属于凸透镜成像，物距大于2倍焦距，成倒立、缩小的实像；
5. 投影仪成像（⑤）：属于凸透镜成像，物距在1倍和2倍焦距之间，成倒立、放大的实像；
因此成实像的是①④⑤，成虚像的是②③。
【答案】
①④⑤ ②③
【知识点】
实像与虚像的判断、凸透镜成像规律
【点评】
本题考查常见光学成像的实虚性质，需掌握小孔成像、平面镜成像及凸透镜成像的特点，属于光学基础题，侧重对基础概念的应用。
【难度系数】
0.7

8.下列选项的现象或情景中,成实像的是()

A.山的倒影
B.演员对着镜子画脸谱
C.用放大镜鉴赏邮票
D.用照相机照相

8.D

【分析】首先明确实像与虚像的核心区别：实像是实际光线会聚形成，可呈现在光屏上；虚像是光线反向延长线会聚形成，无法用光屏承接。再逐一分析各选项：A选项山的倒影是平面镜成像，属于虚像；B选项镜子画脸谱利用平面镜成像，成虚像；C选项放大镜鉴赏邮票是凸透镜物距小于焦距时成正立放大的虚像；D选项照相机照相是凸透镜物距大于2倍焦距时成倒立缩小的实像，由此确定答案。
【解析】逐一分析各选项：
A. 山的倒影是光的反射形成的平面镜成像，成等大虚像，不符合成实像要求；
B. 演员对着镜子画脸谱利用平面镜成像，成虚像，不符合要求；
C. 放大镜是凸透镜，物距小于焦距时成正立、放大的虚像，用于鉴赏邮票，不符合要求；
D. 照相机镜头为凸透镜，物距大于2倍焦距时，成倒立、缩小的实像，符合要求。
【答案】D
【知识点】实像与虚像的判断、凸透镜成像规律、平面镜成像特点
【点评】本题考查光学中常见成像类型的判断，属于基础光学题，需掌握平面镜、凸透镜等光学元件的成像特点，区分实像与虚像的本质差异。
【难度系数】0.6

9.下列关于实像与虚像的说法中，正确的有
（）
①皮影戏中看到的是实像；
②人不能看到虚像，人能看到实像；
③实像能在光屏上呈现，虚像则不能；
④光经折射后总是成实像，经平面镜反射后总是成虚像。

A.②④
B.①③
C.①②③
D.③

9.D

【分析】要解决这道题，需明确实像与虚像的定义及特点，同时区分影子和像、不同光学现象的成像情况。首先回忆核心概念：实像是实际光线会聚而成，能在光屏上呈现；虚像是光线的反向延长线会聚而成，不能在光屏上呈现。接下来逐个分析四个说法：①皮影戏中，皮影是光沿直线传播形成的影子，并非像，故①错误；②人能看到虚像，例如平面镜成的虚像人可直接看到，故②错误；③这是实像和虚像的本质区别，实像能在光屏呈现，虚像不能，故③正确；④光经折射不一定成实像（如放大镜物距小于焦距时成虚像），平面镜反射总是成虚像，故④错误。综上，只有③正确，对应选项D。
【解析】逐一分析各说法：
1. 皮影戏：皮影是光沿直线传播时，被不透明物体遮挡形成的暗区（影子），并非像，故①错误；
2. 人眼看到物体是因为有光线进入眼睛，虚像也能反射光线进入人眼，因此人能看到虚像（如平面镜中的像），故②错误；
3. 实像由实际光线会聚，可在光屏上呈现；虚像由光线反向延长线会聚，无法在光屏呈现，这是二者的核心区别，故③正确；
4. 光经折射时，若光线实际会聚则成实像，若反向延长线会聚则成虚像（如凸透镜成虚像），因此折射不一定成实像；平面镜反射成的是虚像，故④错误。
综上，只有③正确，答案为D。
【答案】D
【知识点】实像与虚像的区别，光的直线传播、反射与折射
【点评】本题考查光学中实像与虚像的基础概念，易错点在于混淆影子和像、误判虚像的可见性，以及对折射成像的全面理解，属于光学基础题，需准确掌握相关定义。
【难度系数】0.6

10.[跨学科·物理学与日常生活]二维码在现代生活中随处可见，我们能看见二维码是由于光在二维码图案上发生了（选填“反”或“折”）射；用手机扫描二维码时，手机的镜头相当于镜，二维码图案通过手机镜头成（选填“实”或“虚”）像。如图所示是时下流行用自拍杆拍照的情景，与直接拿手机自拍相比，使用自拍杆增大了（选填“物距”或“像距”）。

10.反 凸透 实 物距

【分析】
要解答本题，需结合生活中的光学现象，回忆相关光学知识点：①我们能看见不发光的物体，是因为物体反射的光进入人眼；②手机镜头利用凸透镜成像原理，对应照相机的成像规律；③自拍杆的作用是增大手机与被拍摄者的距离，即改变物距。
【解析】
1. 二维码本身不发光，我们能看见二维码是由于光在二维码图案上发生了反射，反射光线进入人的眼睛，故第一个空填“反”；
2. 手机的镜头相当于凸透镜，其成像原理与照相机相同，当物距大于2倍焦距时，成倒立、缩小的实像，故第二个空填“凸透”，第三个空填“实”；
3. 使用自拍杆拍照时，手机到被拍摄者的距离比直接拿手机自拍时更大，增大了物距，故第四个空填“物距”。
【答案】
反 凸透 实 物距
【知识点】
光的反射；凸透镜成像；物距
【点评】
本题结合日常生活中的常见现象（二维码、自拍杆）考查光学基础知识，将物理知识与实际生活紧密结合，体现了物理学科的实用性，属于基础应用类题目。
【难度系数】
0.3

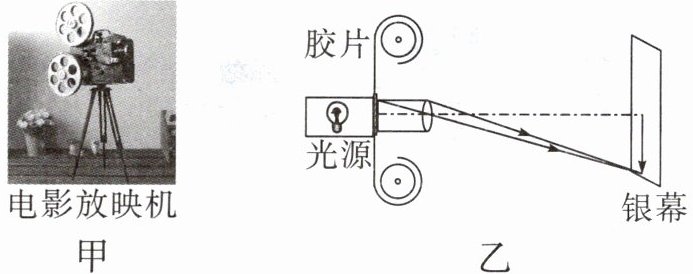

11.图甲为电影放映机，其成像原理如图乙所示。电影放映机的镜头相当于一个（选填“凸透镜”或“凹透镜”），电影放映时在银幕上形成的是、放大的实像。白色银幕是为了（选填“反射”或“吸收”）所有颜色的光。

11.凸透镜 倒立 反射

【分析】要解决这道题，需结合光学知识逐步分析：1. 电影放映机的镜头利用凸透镜成像原理，回忆凸透镜成像规律：当物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，这是放映机的成像特点，因此镜头是凸透镜；2. 白色物体的光学特性是能反射所有颜色的光，所以白色银幕的作用是反射所有色光，才能呈现多彩画面。
【解析】电影放映机的镜头相当于凸透镜，根据凸透镜成像规律，当物体位于凸透镜的一倍焦距与二倍焦距之间时，成倒立、放大的实像，因此放映时银幕上形成倒立、放大的实像；白色物体可以反射所有颜色的光，所以白色银幕是为了反射所有颜色的光，使观众能看到正常色彩的画面。
【答案】凸透镜 倒立 反射
【知识点】凸透镜成像、物体的颜色、光的反射
【点评】本题以电影放映机为实例，考查凸透镜成像的应用和物体颜色的相关知识，属于光学基础题，贴近生活，难度适中。
【难度系数】0.6
