11. 如图所示，灯$\mathrm{L}_1$与$\mathrm{L}_2$串联在由三节蓄电池组成的电源上，先用电压表测灯$\mathrm{L}_1$两端的电压为2.6 V，则选用电压表的量程是
0～3 V
。再测电源电压时，只将电压表接B的一端改接C，这种接法不正确
（选填“正确”或“不正确”），理由是接到 C 时,电压表的量程可能偏小，这样可能会烧坏电压表(合理即可)
。答案
11. 0～3 V；不正确；接到 C 时,电压表的量程可能偏小，这样可能会烧坏电压表(合理即可)
解析
【分析】
要解决本题，需分两步思考：第一步，根据灯$\mathrm{L}_1$两端的电压确定电压表的量程，需遵循“被测电压不超过电压表量程”的原则；第二步，分析测电源电压时改接电压表的做法是否正确，需先计算三节蓄电池组成的电源总电压，再结合电压表原有量程判断是否符合使用规则。
【解析】
1. 选择测$\mathrm{L}_1$两端电压的电压表量程：已知灯$\mathrm{L}_1$两端电压为$2.6\ \mathrm{V}$，电压表常用量程为$0～3\ \mathrm{V}$和$0～15\ \mathrm{V}$，$2.6\ \mathrm{V}$小于$3\ \mathrm{V}$，因此选用$0～3\ \mathrm{V}$的量程即可。
2. 判断测电源电压时改接电压表的接法：一节蓄电池的电压为$2\ \mathrm{V}$，三节蓄电池串联组成的电源总电压为$U=3×2\ \mathrm{V}=6\ \mathrm{V}$。当测电源电压时，只将电压表接$B$的一端改接$C$，此时电压表要测量的是$6\ \mathrm{V}$的电压，而之前选用的是$0～3\ \mathrm{V}$量程，$6\ \mathrm{V}$超过了该量程的测量范围，因此这种接法不正确，会因电压过大烧坏电压表。
【答案】
0～3 V；不正确；接到 C 时，电压表的量程偏小，这样可能会烧坏电压表
【知识点】
电压表的使用；串联电路电压规律
【点评】
本题结合串联电路电压特点和电压表的使用规则考查，需牢记一节蓄电池的电压值，掌握电压表量程的选择方法，以及“被测电压不能超过电压表量程”的核心原则，是电学基础题型，难度适中。
【难度系数】
0.5
要解决本题，需分两步思考：第一步，根据灯$\mathrm{L}_1$两端的电压确定电压表的量程，需遵循“被测电压不超过电压表量程”的原则；第二步，分析测电源电压时改接电压表的做法是否正确，需先计算三节蓄电池组成的电源总电压，再结合电压表原有量程判断是否符合使用规则。
【解析】
1. 选择测$\mathrm{L}_1$两端电压的电压表量程：已知灯$\mathrm{L}_1$两端电压为$2.6\ \mathrm{V}$，电压表常用量程为$0～3\ \mathrm{V}$和$0～15\ \mathrm{V}$，$2.6\ \mathrm{V}$小于$3\ \mathrm{V}$，因此选用$0～3\ \mathrm{V}$的量程即可。
2. 判断测电源电压时改接电压表的接法：一节蓄电池的电压为$2\ \mathrm{V}$，三节蓄电池串联组成的电源总电压为$U=3×2\ \mathrm{V}=6\ \mathrm{V}$。当测电源电压时，只将电压表接$B$的一端改接$C$，此时电压表要测量的是$6\ \mathrm{V}$的电压，而之前选用的是$0～3\ \mathrm{V}$量程，$6\ \mathrm{V}$超过了该量程的测量范围，因此这种接法不正确，会因电压过大烧坏电压表。
【答案】
0～3 V；不正确；接到 C 时，电压表的量程偏小，这样可能会烧坏电压表
【知识点】
电压表的使用；串联电路电压规律
【点评】
本题结合串联电路电压特点和电压表的使用规则考查，需牢记一节蓄电池的电压值，掌握电压表量程的选择方法，以及“被测电压不能超过电压表量程”的核心原则，是电学基础题型，难度适中。
【难度系数】
0.5

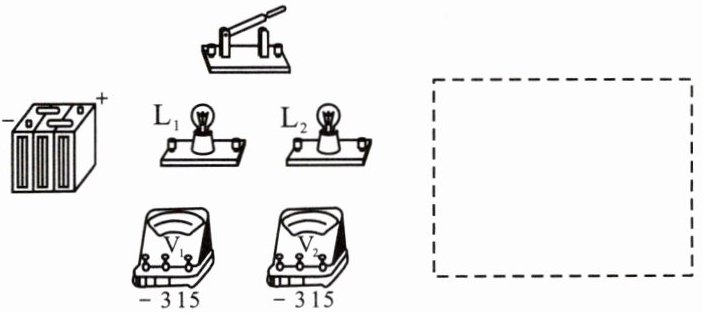

12. 用笔画线代替导线，将如图所示的电路元件连接起来，要求$\mathrm{L}_1$、$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端的电压（估计在$2～3\ \mathrm{V}$之间），电压表$\mathrm{V}_2$测$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压（估计在$5～6\ \mathrm{V}$之间），并在右侧的虚线框内画出电路图。
答案

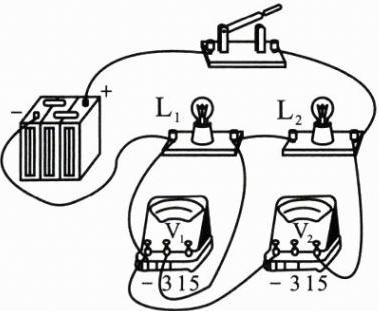

12. 如图所示
解析
【分析】
要完成该电路，需遵循：1. 串联电路连接规则：电流依次经过电源、开关、L₂、L₁，形成单一电流路径，实现L₁、L₂串联；2. 电压表使用规则：电压表并联在被测用电器两端，电流从正接线柱流入、负接线柱流出，根据估计电压选量程（V₁测L₁电压2~3V，选0~3V量程；V₂测总电压5~6V，选0~15V量程）。连接时先连主电路，再并联电压表，确保接线正确。
【解析】
1. 实物连接步骤：
① 主电路：从电源正极出发，依次连接开关、L₂、L₁，最后回到电源负极，形成串联电流路径；
② V₁并联：将V₁的“-”接线柱接L₁靠近电源负极的一端，“3”接线柱接L₁靠近L₂的一端，完成V₁测L₁电压；
③ V₂并联：将V₂的“-”接线柱接电源负极，“15”接线柱接开关与L₂之间的接线柱，完成V₂测总电压。
2. 电路图绘制：按实物连接顺序，画出电源、开关、L₂、L₁串联，V₁并联L₁，V₂并联电源，标注元件符号，与实物对应。
【答案】
如图所示
【知识点】
串联电路、电压表使用、电路图绘制
【点评】
本题考查串联电路实物连接与电路图绘制，核心是掌握电压表量程选择和并联方式，属于基础电路操作题，需注意接线柱正负，难度适中。
【难度系数】
0.5
要完成该电路，需遵循：1. 串联电路连接规则：电流依次经过电源、开关、L₂、L₁，形成单一电流路径，实现L₁、L₂串联；2. 电压表使用规则：电压表并联在被测用电器两端，电流从正接线柱流入、负接线柱流出，根据估计电压选量程（V₁测L₁电压2~3V，选0~3V量程；V₂测总电压5~6V，选0~15V量程）。连接时先连主电路，再并联电压表，确保接线正确。
【解析】
1. 实物连接步骤：
① 主电路：从电源正极出发，依次连接开关、L₂、L₁，最后回到电源负极，形成串联电流路径；
② V₁并联：将V₁的“-”接线柱接L₁靠近电源负极的一端，“3”接线柱接L₁靠近L₂的一端，完成V₁测L₁电压；
③ V₂并联：将V₂的“-”接线柱接电源负极，“15”接线柱接开关与L₂之间的接线柱，完成V₂测总电压。
2. 电路图绘制：按实物连接顺序，画出电源、开关、L₂、L₁串联，V₁并联L₁，V₂并联电源，标注元件符号，与实物对应。
【答案】
如图所示
【知识点】
串联电路、电压表使用、电路图绘制
【点评】
本题考查串联电路实物连接与电路图绘制，核心是掌握电压表量程选择和并联方式，属于基础电路操作题，需注意接线柱正负，难度适中。
【难度系数】
0.5
13. 一只电压表有0～3 V和0～15 V两个量程，小明在某次实验中使用的是0～3 V量程，但他错从0～15 V量程的刻度盘上读出电压值为6.5 V，则实际测得的电压应是（
A.6.5 V
B.2.5 V
C.1.3 V
D.1.5 V
C
）A.6.5 V
B.2.5 V
C.1.3 V
D.1.5 V
答案
13.C
解析
【分析】
首先明确电压表0～3V和0～15V两个量程的刻度对应关系：同一刻度线，0～15V量程的读数是0～3V量程读数的5倍（因15V量程总电压是3V量程的5倍）。本题中，小明实际使用0～3V量程，却误读了0～15V量程的刻度值，因此实际电压应为误读值的1/5，据此计算即可得到正确结果。
【解析】
电压表0～15V量程与0～3V量程的刻度比例为5:1，即同一刻度对应的电压值，0～15V量程示数是0～3V量程示数的5倍。已知小明错读0～15V量程的示数为6.5V，那么实际测得的电压为：$ U = \frac{6.5V}{5} = 1.3V $，对应选项C。
【答案】
C
【知识点】
电压表读数、量程换算
【点评】
本题考查电压表不同量程的读数换算，属于基础知识点应用，只要掌握两个量程的倍数关系即可快速解题，难度较低。
【难度系数】
0.7
首先明确电压表0～3V和0～15V两个量程的刻度对应关系：同一刻度线，0～15V量程的读数是0～3V量程读数的5倍（因15V量程总电压是3V量程的5倍）。本题中，小明实际使用0～3V量程，却误读了0～15V量程的刻度值，因此实际电压应为误读值的1/5，据此计算即可得到正确结果。
【解析】
电压表0～15V量程与0～3V量程的刻度比例为5:1，即同一刻度对应的电压值，0～15V量程示数是0～3V量程示数的5倍。已知小明错读0～15V量程的示数为6.5V，那么实际测得的电压为：$ U = \frac{6.5V}{5} = 1.3V $，对应选项C。
【答案】
C
【知识点】
电压表读数、量程换算
【点评】
本题考查电压表不同量程的读数换算，属于基础知识点应用，只要掌握两个量程的倍数关系即可快速解题，难度较低。
【难度系数】
0.7

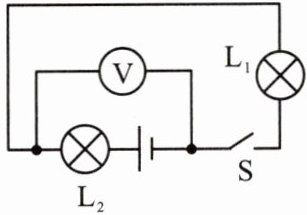

14.如图所示的电路中,当开关S闭合时,电压表测的是（
A.灯$\mathrm{L}_2$两端电压
B.电源的电压
C.灯$\mathrm{L}_1$两端的电压
D.灯$\mathrm{L}_2$和电源两端的总电压
C
）A.灯$\mathrm{L}_2$两端电压
B.电源的电压
C.灯$\mathrm{L}_1$两端的电压
D.灯$\mathrm{L}_2$和电源两端的总电压
答案
14.C
解析
【分析】要确定电压表测量的电压对象，需先明确电路的连接方式，再判断电压表的并联位置。首先分析电路：开关闭合后，电流从电源正极流出，经开关、灯L₁，再经灯L₂回到电源负极，因此L₁与L₂串联；接着观察电压表的接线，电压表的两个接线柱分别并联在灯L₁的两端，由此可判断电压表的测量对象。
【解析】1. 分析电路连接：开关S闭合后，电流路径为：电源正极→开关S→L₁→节点→L₂→电源负极，因此L₁和L₂是串联关系。2. 判断电压表测量对象：电压表的两个接线柱分别连接在L₁的两端，根据电压表的使用规则，电压表并联在被测用电器两端，因此电压表测的是灯L₁两端的电压。
【答案】C
【知识点】串联电路、电压表的使用
【点评】本题考查电压表测量对象的判断，核心是明确电压表需并联在被测电路两端，解题时需先理清电路结构，再确定电压表的并联位置，属于基础题型。
【难度系数】0.5
【解析】1. 分析电路连接：开关S闭合后，电流路径为：电源正极→开关S→L₁→节点→L₂→电源负极，因此L₁和L₂是串联关系。2. 判断电压表测量对象：电压表的两个接线柱分别连接在L₁的两端，根据电压表的使用规则，电压表并联在被测用电器两端，因此电压表测的是灯L₁两端的电压。
【答案】C
【知识点】串联电路、电压表的使用
【点评】本题考查电压表测量对象的判断，核心是明确电压表需并联在被测电路两端，解题时需先理清电路结构，再确定电压表的并联位置，属于基础题型。
【难度系数】0.5

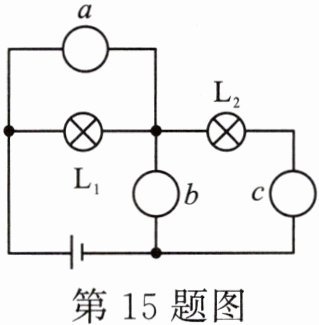

15. 如图所示，在“○”处可以接入电流表或电压表来测量电路中的电流、电压，为使$\mathrm{L}_1$与$\mathrm{L}_2$串联，下列做法中，正确的是 （
A.$a$为电流表，$b$为电压表，$c$为电流表
B.$a$为电压表，$b$为电压表，$c$为电流表
C.$a$为电流表，$b$为电流表，$c$为电压表
D.$a$为电流表，$b$为电流表，$c$为电流表
第15题图 第16题图
B
）A.$a$为电流表，$b$为电压表，$c$为电流表
B.$a$为电压表，$b$为电压表，$c$为电流表
C.$a$为电流表，$b$为电流表，$c$为电压表
D.$a$为电流表，$b$为电流表，$c$为电流表
第15题图 第16题图
答案
15.B
解析
【分析】要使$\mathrm{L}_1$与$\mathrm{L}_2$串联，需保证电流只有一条路径，依次经过$\mathrm{L}_1$、$\mathrm{L}_2$。电流表相当于导线，需串联在电路中；电压表相当于开路，需并联在电路中。需逐一分析a、b、c处电表的类型，避免短路或断路：若a为电流表，会短路$\mathrm{L}_1$；若b为电流表，会短路$\mathrm{L}_2$；c需串联在$\mathrm{L}_2$的电路中，需为电流表。
【解析】根据电流表、电压表的使用规则：电流表串联，相当于导线；电压表并联，相当于开路。要使$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流路径应为：电源正极→$\mathrm{L}_1$→$\mathrm{L}_2$→c→电源负极，仅一条路径。
1. 分析a处：a与$\mathrm{L}_1$并联，若a为电流表，会短路$\mathrm{L}_1$，因此a必须为电压表，排除A、C、D选项（这三个选项中a为电流表）。
2. 分析b处：b一端接$\mathrm{L}_1$、$\mathrm{L}_2$之间的节点，另一端接电源负极，若b为电流表，会短路$\mathrm{L}_2$，因此b必须为电压表。
3. 分析c处：c与$\mathrm{L}_2$串联，需让电流通过$\mathrm{L}_2$后回到电源负极，因此c必须为电流表。
综上，a为电压表，b为电压表，c为电流表，对应选项B。
【答案】B
【知识点】电流表的使用；电压表的使用；串联电路的判断
【点评】本题考查电流表、电压表的正确使用及串联电路的特点，解题关键是理解电表的作用（电流表相当于导线，电压表相当于开路），结合串联电路的电流路径分析各电表的类型，避免电路出现短路或断路故障，属于中等难度的电路分析题。
【难度系数】0.5
【解析】根据电流表、电压表的使用规则：电流表串联，相当于导线；电压表并联，相当于开路。要使$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流路径应为：电源正极→$\mathrm{L}_1$→$\mathrm{L}_2$→c→电源负极，仅一条路径。
1. 分析a处：a与$\mathrm{L}_1$并联，若a为电流表，会短路$\mathrm{L}_1$，因此a必须为电压表，排除A、C、D选项（这三个选项中a为电流表）。
2. 分析b处：b一端接$\mathrm{L}_1$、$\mathrm{L}_2$之间的节点，另一端接电源负极，若b为电流表，会短路$\mathrm{L}_2$，因此b必须为电压表。
3. 分析c处：c与$\mathrm{L}_2$串联，需让电流通过$\mathrm{L}_2$后回到电源负极，因此c必须为电流表。
综上，a为电压表，b为电压表，c为电流表，对应选项B。
【答案】B
【知识点】电流表的使用；电压表的使用；串联电路的判断
【点评】本题考查电流表、电压表的正确使用及串联电路的特点，解题关键是理解电表的作用（电流表相当于导线，电压表相当于开路），结合串联电路的电流路径分析各电表的类型，避免电路出现短路或断路故障，属于中等难度的电路分析题。
【难度系数】0.5

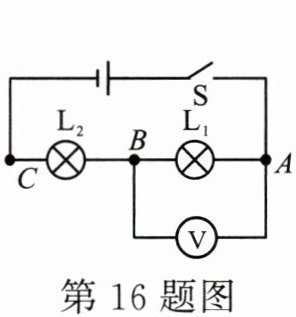

16.小明按图所示连接了电路，电压表和灯$\mathrm{L}_1$并联，测得灯$\mathrm{L}_1$两端的电压为$U_1$，现在他想改测灯$\mathrm{L}_2$的电压$U_2$，小红告诉他：只需将电压表接A的一头改接C即可。这种说法正确吗？为什么？
答案
16. 解:不正确,因为电压表并联在 A、B 两点时测的是 $\mathrm{L}_1$ 的电压,如果只将电压表接 A 的一头改接 C,则电流将从电压表的负接线柱流入,正接线柱流出,故这种说法是不正确的。
解析
【分析】
要判断该说法是否正确，需依据电压表的使用规则：电压表需并联在被测电路两端，且电流必须从电压表的正接线柱流入、负接线柱流出。先分析电路中各点的电位高低，明确原电压表的接线合理性，再判断改接后接线柱的电流方向是否符合规则。
【解析】
1. 梳理电路电流路径：电源正极→开关S→A点→L₁→B点→L₂→C点→电源负极，由此可知A点电位高于B点，B点电位高于C点。
2. 原电压表接线分析：电压表接A、B两点时，正接线柱接高电位的A点，负接线柱接低电位的B点，符合测L₁电压的接线要求。
3. 改接后的错误：若将接A的导线改接C点，电压表将接B、C两点，此时B点电位高于C点，电压表的负接线柱接高电位的B点，正接线柱接低电位的C点，电流会从电压表的负接线柱流入、正接线柱流出，违反电压表“正进负出”的使用规则，因此该说法不正确。
【答案】
不正确，因为电压表并联在A、B两点时测的是$\mathrm{L}_1$的电压，如果只将电压表接A的一头改接C，则电流将从电压表的负接线柱流入，正接线柱流出，故这种说法是不正确的。
【知识点】
电压表的使用；电路分析
【点评】
本题考查电压表的正确使用，核心是掌握电压表“正进负出”的接线规则，需结合电路电位分析接线是否正确，属于基础应用类题目。
【难度系数】
0.5
要判断该说法是否正确，需依据电压表的使用规则：电压表需并联在被测电路两端，且电流必须从电压表的正接线柱流入、负接线柱流出。先分析电路中各点的电位高低，明确原电压表的接线合理性，再判断改接后接线柱的电流方向是否符合规则。
【解析】
1. 梳理电路电流路径：电源正极→开关S→A点→L₁→B点→L₂→C点→电源负极，由此可知A点电位高于B点，B点电位高于C点。
2. 原电压表接线分析：电压表接A、B两点时，正接线柱接高电位的A点，负接线柱接低电位的B点，符合测L₁电压的接线要求。
3. 改接后的错误：若将接A的导线改接C点，电压表将接B、C两点，此时B点电位高于C点，电压表的负接线柱接高电位的B点，正接线柱接低电位的C点，电流会从电压表的负接线柱流入、正接线柱流出，违反电压表“正进负出”的使用规则，因此该说法不正确。
【答案】
不正确，因为电压表并联在A、B两点时测的是$\mathrm{L}_1$的电压，如果只将电压表接A的一头改接C，则电流将从电压表的负接线柱流入，正接线柱流出，故这种说法是不正确的。
【知识点】
电压表的使用；电路分析
【点评】
本题考查电压表的正确使用，核心是掌握电压表“正进负出”的接线规则，需结合电路电位分析接线是否正确，属于基础应用类题目。
【难度系数】
0.5

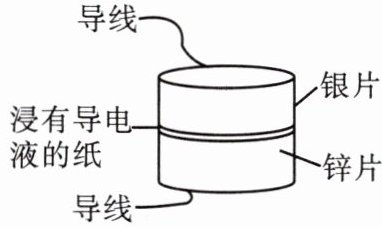

17.[新考向·创新实验]小明通过阅读，了解到最早的电池是1791年由意大利物理学家伏特发明的伏打电池。于是他自制了一个如图所示的伏打电池，但是不能确定银片和锌片哪个金属片是电池的正极。请你帮他设计实验并进行判断。
（1）写出你选用的实验仪器。
（2）简述操作方法、实验现象和结论。
（1）写出你选用的实验仪器。
（2）简述操作方法、实验现象和结论。
答案
17. 解:(1)选用的器材:电压表和导线。
(2)探究的方法:将电压表的正接线柱与银片相连,再把与锌片相连的导线与电压表的负接线柱进行试触,若电压表指针发生正向偏转,说明与电压表正接线柱连接的银片是伏打电池的正极;若电压表发生反向偏转,则锌片是伏打电池的正极。
(2)探究的方法:将电压表的正接线柱与银片相连,再把与锌片相连的导线与电压表的负接线柱进行试触,若电压表指针发生正向偏转,说明与电压表正接线柱连接的银片是伏打电池的正极;若电压表发生反向偏转,则锌片是伏打电池的正极。
解析
【分析】要判断伏打电池的正负极，可利用电压表的使用规则：电压表工作时，电流需从正接线柱流入、负接线柱流出，此时指针正向偏转；若电流反向流入，指针会反向偏转。因此选用电压表，通过接线柱连接金属片，根据指针偏转方向即可判断电池的正负极。
【解析】（1）选用的实验仪器：电压表和导线。（2）操作方法：将电压表的正接线柱与银片相连，再把与锌片相连的导线与电压表的负接线柱进行试触；实验现象及结论：若电压表指针发生正向偏转，说明电流从正接线柱流入，与电压表正接线柱连接的银片是伏打电池的正极；若电压表指针发生反向偏转，说明电流从负接线柱流入，锌片是伏打电池的正极。
【答案】（1）电压表和导线；（2）将电压表的正接线柱与银片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针发生正向偏转，说明银片是伏打电池的正极；若电压表发生反向偏转，说明锌片是伏打电池的正极。
【知识点】电压表的使用、电源正负极判断
【点评】本题结合自制伏打电池，考查利用电压表判断电源正负极的方法，属于基础实验应用，注重知识的实际操作运用。
【难度系数】0.6
【解析】（1）选用的实验仪器：电压表和导线。（2）操作方法：将电压表的正接线柱与银片相连，再把与锌片相连的导线与电压表的负接线柱进行试触；实验现象及结论：若电压表指针发生正向偏转，说明电流从正接线柱流入，与电压表正接线柱连接的银片是伏打电池的正极；若电压表指针发生反向偏转，说明电流从负接线柱流入，锌片是伏打电池的正极。
【答案】（1）电压表和导线；（2）将电压表的正接线柱与银片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针发生正向偏转，说明银片是伏打电池的正极；若电压表发生反向偏转，说明锌片是伏打电池的正极。
【知识点】电压表的使用、电源正负极判断
【点评】本题结合自制伏打电池，考查利用电压表判断电源正负极的方法，属于基础实验应用，注重知识的实际操作运用。
【难度系数】0.6
