1. 请你在图中的圆圈内填上适当的电表符号，组成电阻与小灯泡串联的正确电路。
答案
1.
解析
【分析】要组成电阻R与小灯泡L串联的电路，需明确电流表串联在电路中（相当于导线）、电压表并联在电路中（相当于开路）的使用规则。电流路径应依次经过电源、灯泡L、电表、电阻R、开关回到电源负极，据此判断两个圆圈的电表类型：与R串联的圆圈需填电流表，左侧并联在R两端的圆圈填电压表，才能保证电路为串联结构。
【解析】根据电表使用规则：电流表需串联在电路中，用于测电路电流，因此R右端与中间节点间的圆圈填电流表（符号A）；电压表需并联在被测电路两端，左侧圆圈并联在R两端，故填电压表（符号V）。此时电流路径为：电源正极→L→电流表→R→开关S→电源负极，R与L串联，符合要求。
【答案】
【知识点】电流表使用、电压表使用、串联电路
【点评】本题考查电流表和电压表的正确连接，结合串联电路的特点即可解答，属于基础电路题。
【难度系数】0.5
【解析】根据电表使用规则：电流表需串联在电路中，用于测电路电流，因此R右端与中间节点间的圆圈填电流表（符号A）；电压表需并联在被测电路两端，左侧圆圈并联在R两端，故填电压表（符号V）。此时电流路径为：电源正极→L→电流表→R→开关S→电源负极，R与L串联，符合要求。
【答案】
【知识点】电流表使用、电压表使用、串联电路
【点评】本题考查电流表和电压表的正确连接，结合串联电路的特点即可解答，属于基础电路题。
【难度系数】0.5
2. 如图所示的电路中，甲、乙是连接在电路中的两只电学仪表。闭合开关S后，灯$\mathrm{L}_1$、$\mathrm{L}_2$均正常发光，则（
A.甲是电压表，乙是电流表
B.甲、乙都是电流表
C.甲是电流表，乙是电压表
D.甲、乙都是电压表
A
）A.甲是电压表，乙是电流表
B.甲、乙都是电流表
C.甲是电流表，乙是电压表
D.甲、乙都是电压表
答案
2. A
解析
【分析】
要判断甲、乙的电表类型，需明确电流表（串联在电路中，相当于导线）和电压表（并联在电路中，相当于断路）的使用规则。闭合开关后$\mathrm{L}_1$、$\mathrm{L}_2$均正常发光，说明电路为通路，两灯都有电流通过，需结合电路路径逐一分析选项：
1. 若甲为电压表（相当于断路），乙为电流表（相当于导线）：电流路径为电源正极→开关$\mathrm{S}$→乙（电流表）→$\mathrm{L}_2$→中间节点→$\mathrm{L}_1$→电源负极，$\mathrm{L}_1$、$\mathrm{L}_2$串联，均有电流通过，可正常发光；
2. 若甲、乙都是电流表：甲相当于导线，会使中间节点与电源正极直接连通，造成电源短路，两灯均不发光，还会损坏电源；
3. 若甲为电流表、乙为电压表：乙相当于断路，$\mathrm{L}_2$所在支路无电流，仅$\mathrm{L}_1$发光，不符合题意；
4. 若甲、乙都是电压表：两者均相当于断路，整个电路无电流，两灯都不发光。
【解析】
根据电流表串联（通电流）、电压表并联（测电压）的特性，结合闭合开关后两灯均发光的条件：
选项A：甲是电压表，乙是电流表，此时$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流依次经过两灯，均正常发光，符合要求；
选项B：两表都是电流表，会造成电源短路，两灯不发光，错误；
选项C：甲是电流表、乙是电压表，$\mathrm{L}_2$支路断路，仅$\mathrm{L}_1$发光，错误；
选项D：两表都是电压表，电路断路，两灯不发光，错误。
【答案】
A
【知识点】
电流表使用；电压表使用；电路通路判断
【点评】
本题考查电流表、电压表的使用规则，核心是根据两灯均发光的条件，结合电表特性分析电路是否为通路，避免短路、断路故障，属于电路基础题型。
【难度系数】
0.5
要判断甲、乙的电表类型，需明确电流表（串联在电路中，相当于导线）和电压表（并联在电路中，相当于断路）的使用规则。闭合开关后$\mathrm{L}_1$、$\mathrm{L}_2$均正常发光，说明电路为通路，两灯都有电流通过，需结合电路路径逐一分析选项：
1. 若甲为电压表（相当于断路），乙为电流表（相当于导线）：电流路径为电源正极→开关$\mathrm{S}$→乙（电流表）→$\mathrm{L}_2$→中间节点→$\mathrm{L}_1$→电源负极，$\mathrm{L}_1$、$\mathrm{L}_2$串联，均有电流通过，可正常发光；
2. 若甲、乙都是电流表：甲相当于导线，会使中间节点与电源正极直接连通，造成电源短路，两灯均不发光，还会损坏电源；
3. 若甲为电流表、乙为电压表：乙相当于断路，$\mathrm{L}_2$所在支路无电流，仅$\mathrm{L}_1$发光，不符合题意；
4. 若甲、乙都是电压表：两者均相当于断路，整个电路无电流，两灯都不发光。
【解析】
根据电流表串联（通电流）、电压表并联（测电压）的特性，结合闭合开关后两灯均发光的条件：
选项A：甲是电压表，乙是电流表，此时$\mathrm{L}_1$、$\mathrm{L}_2$串联，电流依次经过两灯，均正常发光，符合要求；
选项B：两表都是电流表，会造成电源短路，两灯不发光，错误；
选项C：甲是电流表、乙是电压表，$\mathrm{L}_2$支路断路，仅$\mathrm{L}_1$发光，错误；
选项D：两表都是电压表，电路断路，两灯不发光，错误。
【答案】
A
【知识点】
电流表使用；电压表使用；电路通路判断
【点评】
本题考查电流表、电压表的使用规则，核心是根据两灯均发光的条件，结合电表特性分析电路是否为通路，避免短路、断路故障，属于电路基础题型。
【难度系数】
0.5
[变式训练]
在如图所示电路的“○”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
在如图所示电路的“○”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确。
答案
解析
【分析】
要确定电路中“○”内的电表符号，需依据电流表串联、电压表并联的使用规则分析：电流表相当于导线，必须串联在电路中；电压表相当于开路，必须并联在被测电路两端。观察电路结构，下方的“○”需串联在支路中，右侧的“○”需并联在电路两端，这样才能保证电路正常工作，不短路用电器。
【解析】
根据电表的使用规则：
1. 下方的“○”：需串联在电路中，因此填电流表（A），相当于导线，允许电流通过，保证电路通路；
2. 右侧的“○”：需并联在电路两端，因此填电压表（V），相当于开路，不会短路用电器，此时L₁、L₂并联，电路连接正确。
【答案】
【知识点】
电流表使用、电压表使用、电路连接
【点评】
本题考查电流表和电压表的正确使用，需牢记两者的连接规则，结合电路结构分析即可，属于基础题型。
【难度系数】
0.5
要确定电路中“○”内的电表符号，需依据电流表串联、电压表并联的使用规则分析：电流表相当于导线，必须串联在电路中；电压表相当于开路，必须并联在被测电路两端。观察电路结构，下方的“○”需串联在支路中，右侧的“○”需并联在电路两端，这样才能保证电路正常工作，不短路用电器。
【解析】
根据电表的使用规则：
1. 下方的“○”：需串联在电路中，因此填电流表（A），相当于导线，允许电流通过，保证电路通路；
2. 右侧的“○”：需并联在电路两端，因此填电压表（V），相当于开路，不会短路用电器，此时L₁、L₂并联，电路连接正确。
【答案】
【知识点】
电流表使用、电压表使用、电路连接
【点评】
本题考查电流表和电压表的正确使用，需牢记两者的连接规则，结合电路结构分析即可，属于基础题型。
【难度系数】
0.5
3. 如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向右滑动时，电流表的示数
变小
（选填“变大”“变小”或“不变”），小灯泡的亮度不变
（选填“变大”“变小”或“不变”）。答案
3. 变小 不变
解析
【分析】首先判断电路连接方式：灯泡与滑动变阻器并联，电流表测量滑动变阻器支路的电流，电压表测量电源电压，电源电压保持不变。并联电路中各支路独立工作、互不影响。当滑动变阻器滑片向右滑动时，先分析滑动变阻器接入电阻的变化，再结合欧姆定律判断其支路电流的变化；再根据灯泡支路的电压和电阻不变，判断灯泡亮度的变化。
【解析】1. 电路分析：闭合开关后，灯泡与滑动变阻器并联，电流表测滑动变阻器支路的电流，电压表测电源电压，电源电压U不变。2. 电流表示数变化：滑动变阻器滑片向右滑动时，接入电路的电阻变大，根据欧姆定律$I=\frac{U}{R}$，该支路电压等于电源电压U不变，电阻R变大，因此该支路电流变小，即电流表的示数变小。3. 灯泡亮度变化：灯泡所在支路的电压等于电源电压，灯泡的电阻不变，由电功率公式$P=\frac{U^2}{R}$可知，灯泡的实际功率不变，因此小灯泡的亮度不变。
【答案】变小 不变
【知识点】并联电路特点、欧姆定律、电功率
【点评】本题考查并联电路的规律应用，关键是明确电路的连接方式和各电表的测量对象，利用并联支路独立工作的特点分析，属于电路基础题，难度适中。
【难度系数】0.5
【解析】1. 电路分析：闭合开关后，灯泡与滑动变阻器并联，电流表测滑动变阻器支路的电流，电压表测电源电压，电源电压U不变。2. 电流表示数变化：滑动变阻器滑片向右滑动时，接入电路的电阻变大，根据欧姆定律$I=\frac{U}{R}$，该支路电压等于电源电压U不变，电阻R变大，因此该支路电流变小，即电流表的示数变小。3. 灯泡亮度变化：灯泡所在支路的电压等于电源电压，灯泡的电阻不变，由电功率公式$P=\frac{U^2}{R}$可知，灯泡的实际功率不变，因此小灯泡的亮度不变。
【答案】变小 不变
【知识点】并联电路特点、欧姆定律、电功率
【点评】本题考查并联电路的规律应用，关键是明确电路的连接方式和各电表的测量对象，利用并联支路独立工作的特点分析，属于电路基础题，难度适中。
【难度系数】0.5

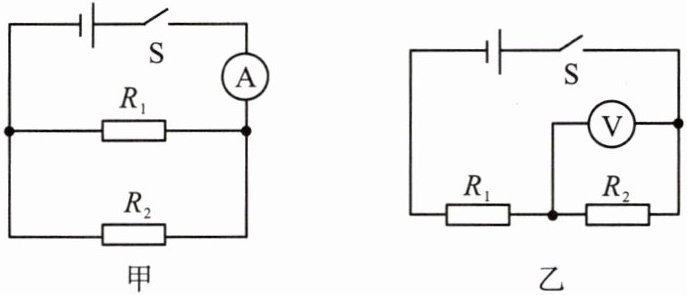

4. 定值电阻$R_1$和$R_2$并联在如图甲所示电路中，电流表的示数为0.5 A，通过$R_1$的电流为0.3 A，则通过$R_2$的电流为
0.2
A；再将$R_1$和$R_2$串联在如图乙所示电路中，电源电压为5 V，电压表示数为3 V，则$R_1$两端的电压为2
V。答案
4. 0.2 2
解析
【分析】
首先分析甲图：R₁与R₂并联，电流表测量干路电流，根据并联电路的电流规律，干路电流等于各支路电流之和，因此通过R₂的电流等于干路电流减去通过R₁的电流。再分析乙图：R₁与R₂串联，电压表测量R₂两端的电压，根据串联电路的电压规律，总电压等于各用电器两端电压之和，因此R₁两端的电压等于电源电压减去R₂两端的电压。
【解析】
1. 甲图并联电路：已知干路电流$I=0.5\ \mathrm{A}$，通过$R_1$的电流$I_1=0.3\ \mathrm{A}$，根据并联电路电流规律$I=I_1+I_2$，可得通过$R_2$的电流$I_2=I - I_1=0.5\ \mathrm{A} - 0.3\ \mathrm{A}=0.2\ \mathrm{A}$。
2. 乙图串联电路：电源电压$U=5\ \mathrm{V}$，电压表测$R_2$的电压$U_2=3\ \mathrm{V}$，根据串联电路电压规律$U=U_1+U_2$，可得$R_1$两端的电压$U_1=U - U_2=5\ \mathrm{V} - 3\ \mathrm{V}=2\ \mathrm{V}$。
【答案】
0.2；2
【知识点】
并联电路电流规律，串联电路电压规律
【点评】
本题考查串并联电路的基本电流、电压规律，属于基础题型，只要掌握串并联电路的电流、电压特点即可快速解答。
【难度系数】
0.8
首先分析甲图：R₁与R₂并联，电流表测量干路电流，根据并联电路的电流规律，干路电流等于各支路电流之和，因此通过R₂的电流等于干路电流减去通过R₁的电流。再分析乙图：R₁与R₂串联，电压表测量R₂两端的电压，根据串联电路的电压规律，总电压等于各用电器两端电压之和，因此R₁两端的电压等于电源电压减去R₂两端的电压。
【解析】
1. 甲图并联电路：已知干路电流$I=0.5\ \mathrm{A}$，通过$R_1$的电流$I_1=0.3\ \mathrm{A}$，根据并联电路电流规律$I=I_1+I_2$，可得通过$R_2$的电流$I_2=I - I_1=0.5\ \mathrm{A} - 0.3\ \mathrm{A}=0.2\ \mathrm{A}$。
2. 乙图串联电路：电源电压$U=5\ \mathrm{V}$，电压表测$R_2$的电压$U_2=3\ \mathrm{V}$，根据串联电路电压规律$U=U_1+U_2$，可得$R_1$两端的电压$U_1=U - U_2=5\ \mathrm{V} - 3\ \mathrm{V}=2\ \mathrm{V}$。
【答案】
0.2；2
【知识点】
并联电路电流规律，串联电路电压规律
【点评】
本题考查串并联电路的基本电流、电压规律，属于基础题型，只要掌握串并联电路的电流、电压特点即可快速解答。
【难度系数】
0.8
5. 如图所示，当开关闭合后电路正常工作时，下列说法正确的是 （
A.开关只能控制灯$\mathrm{L}_1$
B.灯$\mathrm{L}_1$和$\mathrm{L}_2$是串联的
C.电压表测的是电源电压
D.电流表测的是通过电压表的电流
C
）A.开关只能控制灯$\mathrm{L}_1$
B.灯$\mathrm{L}_1$和$\mathrm{L}_2$是串联的
C.电压表测的是电源电压
D.电流表测的是通过电压表的电流
答案
5. C
解析
【分析】要解决此题，需先理清电路的电流路径，判断用电器的连接方式、开关的控制范围，以及电流表和电压表的测量对象，再逐一分析选项。
【解析】开关闭合后，电流从电源正极流出，分为两条支路：一条经灯$\mathrm{L}_1$，另一条经电流表$\mathrm{A}$、灯$\mathrm{L}_2$，汇合后经开关$\mathrm{S}$回到电源负极，因此$\mathrm{L}_1$和$\mathrm{L}_2$是并联，开关$\mathrm{S}$在干路，控制整个电路，故A选项“开关只能控制灯$\mathrm{L}_1$”错误，B选项“灯$\mathrm{L}_1$和$\mathrm{L}_2$是串联的”错误；电压表$\mathrm{V}$并联在电源两端（并联电路中各支路电压等于电源电压），所以电压表测的是电源电压，C选项正确；电流表$\mathrm{A}$与$\mathrm{L}_2$串联，测的是通过$\mathrm{L}_2$的电流，电压表内阻极大，几乎无电流通过，故D选项“电流表测的是通过电压表的电流”错误。
【答案】C
【知识点】并联电路、电流表使用、电压表使用
【点评】本题考查基础电路的连接判断及电表测量对象的分析，需明确串并联的判断方法和电表的使用规则，属于常规电路题。
【难度系数】0.5
【解析】开关闭合后，电流从电源正极流出，分为两条支路：一条经灯$\mathrm{L}_1$，另一条经电流表$\mathrm{A}$、灯$\mathrm{L}_2$，汇合后经开关$\mathrm{S}$回到电源负极，因此$\mathrm{L}_1$和$\mathrm{L}_2$是并联，开关$\mathrm{S}$在干路，控制整个电路，故A选项“开关只能控制灯$\mathrm{L}_1$”错误，B选项“灯$\mathrm{L}_1$和$\mathrm{L}_2$是串联的”错误；电压表$\mathrm{V}$并联在电源两端（并联电路中各支路电压等于电源电压），所以电压表测的是电源电压，C选项正确；电流表$\mathrm{A}$与$\mathrm{L}_2$串联，测的是通过$\mathrm{L}_2$的电流，电压表内阻极大，几乎无电流通过，故D选项“电流表测的是通过电压表的电流”错误。
【答案】C
【知识点】并联电路、电流表使用、电压表使用
【点评】本题考查基础电路的连接判断及电表测量对象的分析，需明确串并联的判断方法和电表的使用规则，属于常规电路题。
【难度系数】0.5

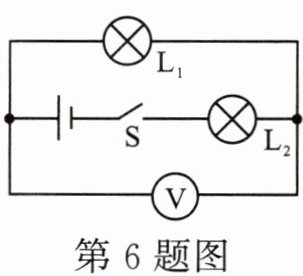

6.如图所示电路中，电源电压6 V保持不变，闭合开关后电压表的示数是2.5 V，此时电路中$L_1$、$L_2$两端的电压分别是 （
A.3.5 V 6 V
B.3.5 V 2.5 V
C.2.5 V 6 V
D.2.5 V 3.5 V
D
）A.3.5 V 6 V
B.3.5 V 2.5 V
C.2.5 V 6 V
D.2.5 V 3.5 V
答案
6. D
解析
【分析】首先判断电路连接方式：L₁与L₂串联；接着确定电压表的测量对象：电压表并联在L₁两端，测L₁的电压；最后根据串联电路电压规律（总电压等于各用电器两端电压之和），计算L₂两端的电压。
【解析】由电路图可知，L₁和L₂串联，电压表并联在L₁两端，因此电压表测量L₁两端的电压，即U₁=2.5V。已知电源电压U=6V，根据串联电路电压规律U=U₁+U₂，可得L₂两端的电压U₂=U - U₁=6V - 2.5V=3.5V。因此L₁两端电压为2.5V，L₂两端电压为3.5V，对应选项D。
【答案】D
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路电压规律及电压表测量对象的判断，属于基础电路题，解题关键是先明确电路连接方式和电表的测量对象，再结合电压规律计算，难度较低。
【难度系数】0.3
【解析】由电路图可知，L₁和L₂串联，电压表并联在L₁两端，因此电压表测量L₁两端的电压，即U₁=2.5V。已知电源电压U=6V，根据串联电路电压规律U=U₁+U₂，可得L₂两端的电压U₂=U - U₁=6V - 2.5V=3.5V。因此L₁两端电压为2.5V，L₂两端电压为3.5V，对应选项D。
【答案】D
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路电压规律及电压表测量对象的判断，属于基础电路题，解题关键是先明确电路连接方式和电表的测量对象，再结合电压规律计算，难度较低。
【难度系数】0.3

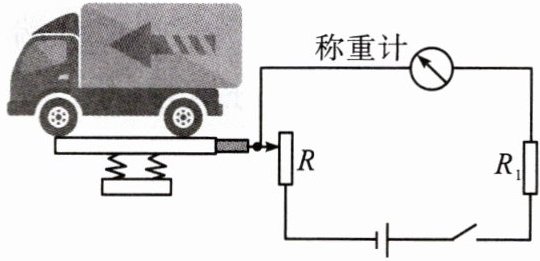

7. [跨学科·物理学与日常生活]高速公路收费站现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是 （
A.称重计其实是一个电压表
B.电路中的$R_1$是没有作用的
C.当车辆越重时，称重计的示数越大
D.当车辆越重时，称重计的示数越小
C
）A.称重计其实是一个电压表
B.电路中的$R_1$是没有作用的
C.当车辆越重时，称重计的示数越大
D.当车辆越重时，称重计的示数越小
答案
7. C
解析
【分析】
本题考查动态电路的分析，需先明确称重计的类型、电路连接方式，再结合欧姆定律分析滑动变阻器阻值变化对电路电流的影响，逐一判断选项。
【解析】
1. 分析选项A：称重计与滑动变阻器R、定值电阻R1串联，根据电表使用规则，串联的电表为电流表，并联的为电压表，因此称重计是电流表，不是电压表，A错误。
2. 分析选项B：定值电阻R1的作用是保护电路，当滑动变阻器R阻值过小时，若没有R1，电路电流会过大，易损坏电源或电表，因此R1有作用，B错误。
3. 分析选项C、D：当车辆越重时，滑动变阻器R的滑片向下移动，接入电路的电阻变小，电路总电阻R总=R+R1变小；电源电压U不变，根据欧姆定律I=U/R总，电路中的电流变大，因此称重计（电流表）的示数越大，C正确，D错误。
【答案】
C
【知识点】
欧姆定律、动态电路分析、电路元件作用
【点评】
本题结合生活实际考查动态电路分析，需掌握电表类型判断、滑动变阻器对电路电流的影响，属于基础电路应用题目，难度适中。
【难度系数】
0.6
本题考查动态电路的分析，需先明确称重计的类型、电路连接方式，再结合欧姆定律分析滑动变阻器阻值变化对电路电流的影响，逐一判断选项。
【解析】
1. 分析选项A：称重计与滑动变阻器R、定值电阻R1串联，根据电表使用规则，串联的电表为电流表，并联的为电压表，因此称重计是电流表，不是电压表，A错误。
2. 分析选项B：定值电阻R1的作用是保护电路，当滑动变阻器R阻值过小时，若没有R1，电路电流会过大，易损坏电源或电表，因此R1有作用，B错误。
3. 分析选项C、D：当车辆越重时，滑动变阻器R的滑片向下移动，接入电路的电阻变小，电路总电阻R总=R+R1变小；电源电压U不变，根据欧姆定律I=U/R总，电路中的电流变大，因此称重计（电流表）的示数越大，C正确，D错误。
【答案】
C
【知识点】
欧姆定律、动态电路分析、电路元件作用
【点评】
本题结合生活实际考查动态电路分析，需掌握电表类型判断、滑动变阻器对电路电流的影响，属于基础电路应用题目，难度适中。
【难度系数】
0.6
